Апарат для контактного нагрівання рідини

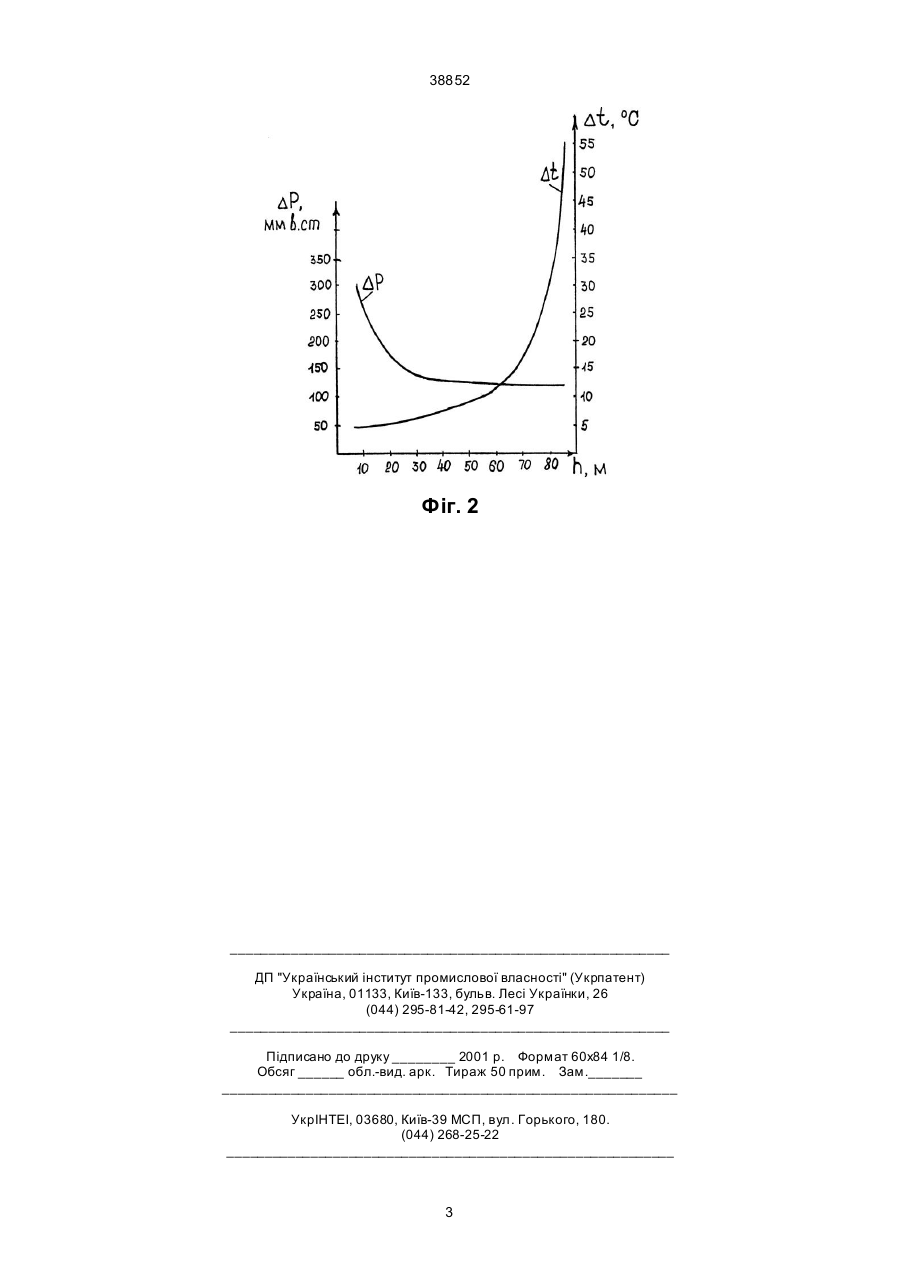

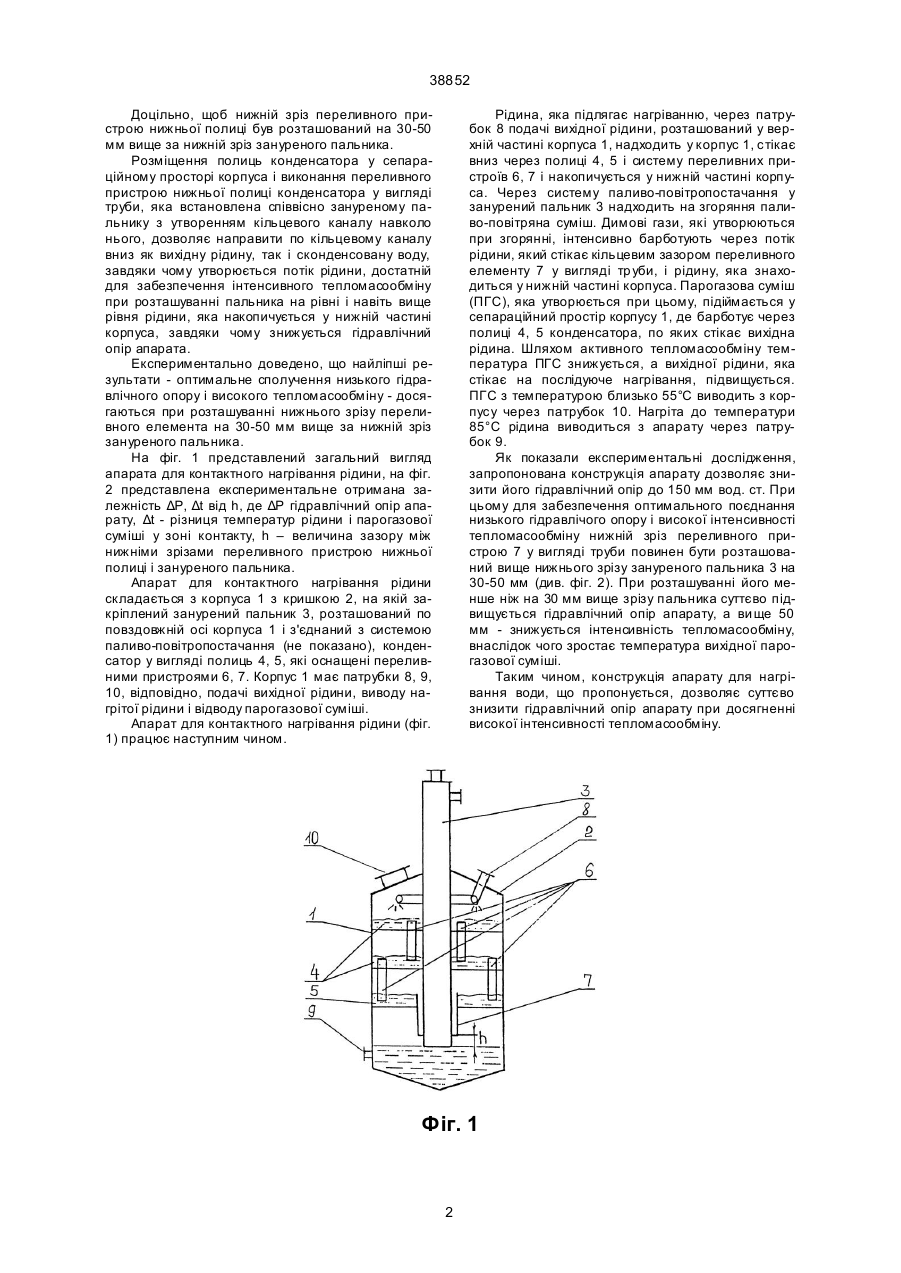

1. Апарат для контактного нагрівання рідини, який містить корпус з кришкою, розташовані в кор 38852 Доцільно, щоб нижній зріз переливного пристрою нижньої полиці був розташований на 30-50 мм вище за нижній зріз зануреного пальника. Розміщення полиць конденсатора у сепараційному просторі корпуса і виконання переливного пристрою нижньої полиці конденсатора у вигляді труби, яка встановлена співвісно зануреному пальнику з утворенням кільцевого каналу навколо нього, дозволяє направити по кільцевому каналу вниз як вихідну рідину, так і сконденсовану воду, завдяки чому утворюється потік рідини, достатній для забезпечення інтенсивного тепломасообміну при розташуванні пальника на рівні і навіть вище рівня рідини, яка накопичується у нижній частині корпуса, завдяки чому знижується гідравлічний опір апарата. Експериментально доведено, що найліпші результати - оптимальне сполучення низького гідравлічного опору і високого тепломасообміну - досягаються при розташуванні нижнього зрізу переливного елемента на 30-50 мм вище за нижній зріз зануреного пальника. На фіг. 1 представлений загальний вигляд апарата для контактного нагрівання рідини, на фіг. 2 представлена експериментальне отримана залежність ΔР, Δt від h, де ΔР гідравлічний опір апарату, Δt - різниця температур рідини і парогазової суміші у зоні контакту, h – величина зазopy між нижніми зрізами переливного пристрою нижньої полиці і зануреного пальника. Апарат для контактного нагрівання рідини складається з корпуса 1 з кришкою 2, на якій закріплений занурений пальник 3, розташований по повздовжній осі корпуса 1 і з'єднаний з системою паливо-повітропостачання (не показано), конденсатор у вигляді полиць 4, 5, які оснащені переливними пристроями 6, 7. Корпус 1 має патрубки 8, 9, 10, відповідно, подачі вихідної рідини, виводу нагрітої рідини і відводу парогазової суміші. Апарат для контактного нагрівання рідини (фіг. 1) працює наступним чином. Рідина, яка підлягає нагріванню, через патрубок 8 подачі вихідної рідини, розташований у верхній частині корпуса 1, надходить у корпус 1, стікає вниз через полиці 4, 5 і систему переливних пристроїв 6, 7 і накопичується у нижній частині корпуса. Через систему паливо-повітропостачання у занурений пальник 3 надходить на згоряння паливо-повітряна суміш. Димові гази, які утворюються при згорянні, інтенсивно барботують через потік рідини, який стікає кільцевим зазором переливного елементу 7 у вигляді тр уби, і рідину, яка знаходиться у нижній частині корпуса. Парогазова суміш (ПГС), яка утворюється при цьому, підіймається у сепараційний простір корпусу 1, де барботує через полиці 4, 5 конденсатора, по яких стікає вихідна рідина. Шляхом активного тепломасообміну температура ПГС знижується, а вихідної рідини, яка стікає на послідуюче нагрівання, підвищується. ПГС з температурою близько 55°С виводить з корпусу через патрубок 10. Нагріта до температури 85°С рідина виводиться з апарату через патрубок 9. Як показали експериментальні дослідження, запропонована конструкція апарату дозволяє знизити його гідравлічний опір до 150 мм вод. ст. При цьому для забезпечення оптимального поєднання низького гідравлічого опору і високої інтенсивності тепломасообміну нижній зріз переливного пристрою 7 у вигляді труби повинен бути розташований вище нижнього зрізу зануреного пальника 3 на 30-50 мм (див. фіг. 2). При розташуванні його менше ніж на 30 мм вище зрізу пальника суттєво підвищується гідравлічний опір апарату, а ви ще 50 мм - знижується інтенсивність тепломасообміну, внаслідок чого зростає температура вихідної парогазової суміші. Таким чином, конструкція апарату для нагрівання води, що пропонується, дозволяє суттєво знизити гідравлічний опір апарату при досягненні високої інтенсивності тепломасообміну. Фіг. 1 2 38852 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
