Світловод силовий для фотополімеризації

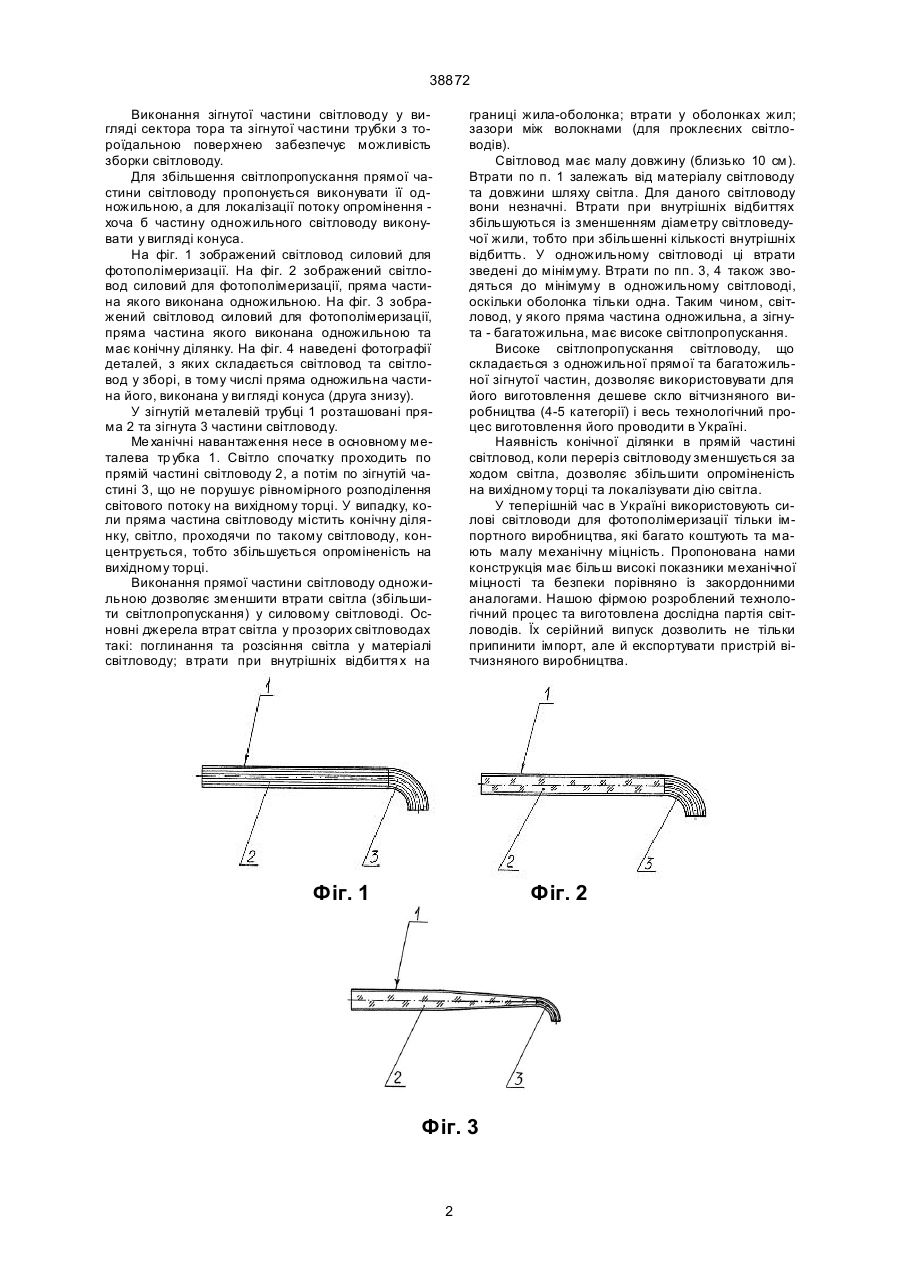

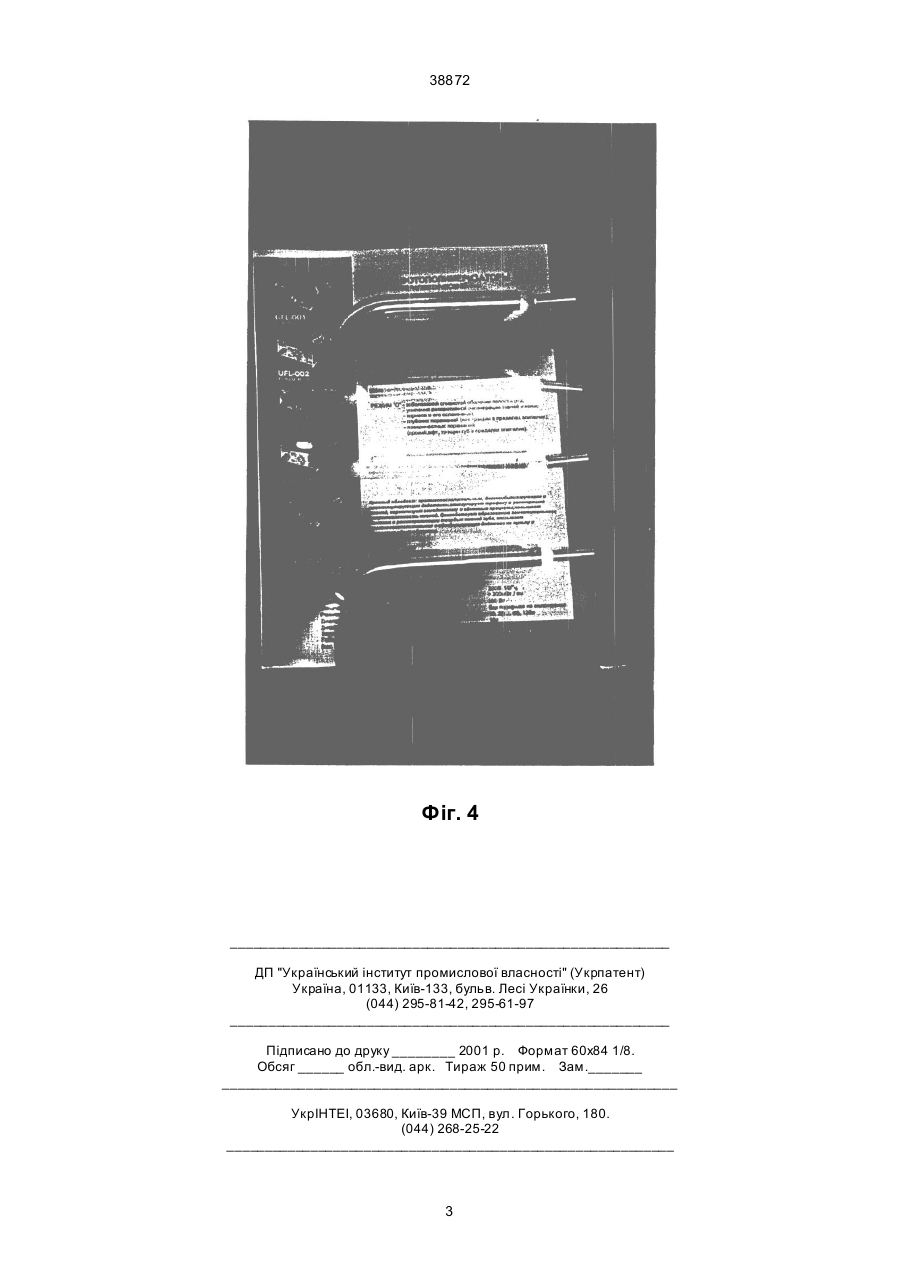

1. Світловод силовий для фотополімеризації, що складається з багатожильного спресованого світловоду, який відрізняється тим, що сві тловод 38872 Виконання зігнутої частини світловоду у вигляді сектора тора та зігнутої частини трубки з тороїдальною поверхнею забезпечує можливість зборки світловоду. Для збільшення світлопропускання прямої частини світловоду пропонується виконувати її одножильною, а для локалізації потоку опромінення хоча б частину одножильного світловоду виконувати у вигляді конуса. На фіг. 1 зображений світловод силовий для фотополімеризації. На фіг. 2 зображений світловод силовий для фотополімеризації, пряма частина якого виконана одножильною. На фіг. 3 зображений світловод силовий для фотополімеризації, пряма частина якого виконана одножильною та має конічну ділянку. На фіг. 4 наведені фотографії деталей, з яких складається світловод та світловод у зборі, в тому числі пряма одножильна частина його, виконана у ви гляді конуса (друга знизу). У зігнутій металевій трубці 1 розташовані пряма 2 та зігнута 3 частини світловоду. Ме ханічні навантаження несе в основному металева тр убка 1. Світло спочатку проходить по прямій частині світловоду 2, а потім по зігнутій частині 3, що не порушує рівномірного розподілення світового потоку на вихідному торці. У випадку, коли пряма частина світловоду містить конічну ділянку, світло, проходячи по такому світловоду, концентрується, тобто збільшується опроміненість на вихідному торці. Виконання прямої частини світловоду одножильною дозволяє зменшити втрати світла (збільшити світлопропускання) у силовому світловоді. Основні джерела втрат світла у прозорих світловодах такі: поглинання та розсіяння світла у матеріалі світловоду; втрати при внутрішніх відбиття х на границі жила-оболонка; втрати у оболонках жил; зазори між волокнами (для проклеєних світловодів). Світловод має малу довжину (близько 10 см). Втрати по п. 1 залежать від матеріалу світловоду та довжини шляху світла. Для даного світловоду вони незначні. Втрати при внутрішніх відбиттях збільшуються із зменшенням діаметру світловедучої жили, тобто при збільшенні кількості внутрішніх відбитть. У одножильному світловоді ці втрати зведені до мінімуму. Втрати по пп. 3, 4 також зводяться до мінімуму в одножильному світловоді, оскільки оболонка тільки одна. Таким чином, світловод, у якого пряма частина одножильна, а зігнута - багатожильна, має високе світлопропускання. Високе світлопропускання світловоду, що складається з одножильної прямої та багатожильної зігнутої частин, дозволяє використовувати для його виготовлення дешеве скло вітчизняного виробництва (4-5 категорії) і весь технологічний процес виготовлення його проводити в Україні. Наявність конічної ділянки в прямій частині світловод, коли переріз світловоду зменшується за ходом світла, дозволяє збільшити опроміненість на вихідному торці та локалізувати дію світла. У теперішній час в Україні використовують силові світловоди для фотополімеризації тільки імпортного виробництва, які багато коштують та мають малу механічну міцність. Пропонована нами конструкція має більш високі показники механічної міцності та безпеки порівняно із закордонними аналогами. Нашою фірмою розроблений технологічний процес та виготовлена дослідна партія світловодів. Їх серійний випуск дозволить не тільки припинити імпорт, але й експортувати пристрій вітчизняного виробництва. Фіг. 1 Фіг. 2 Фіг. 3 2 38872 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
