Екструдер для відсаджувальної машини

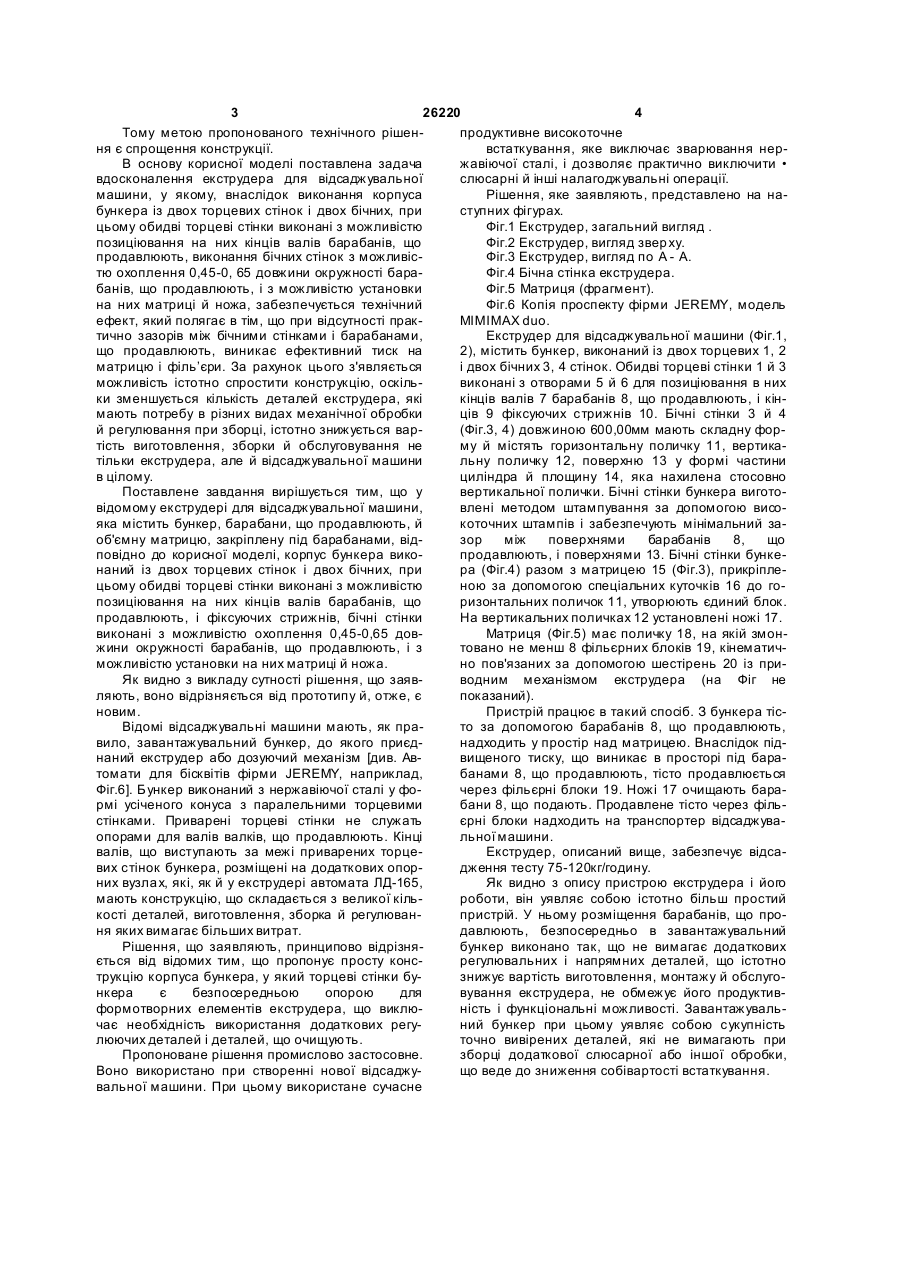

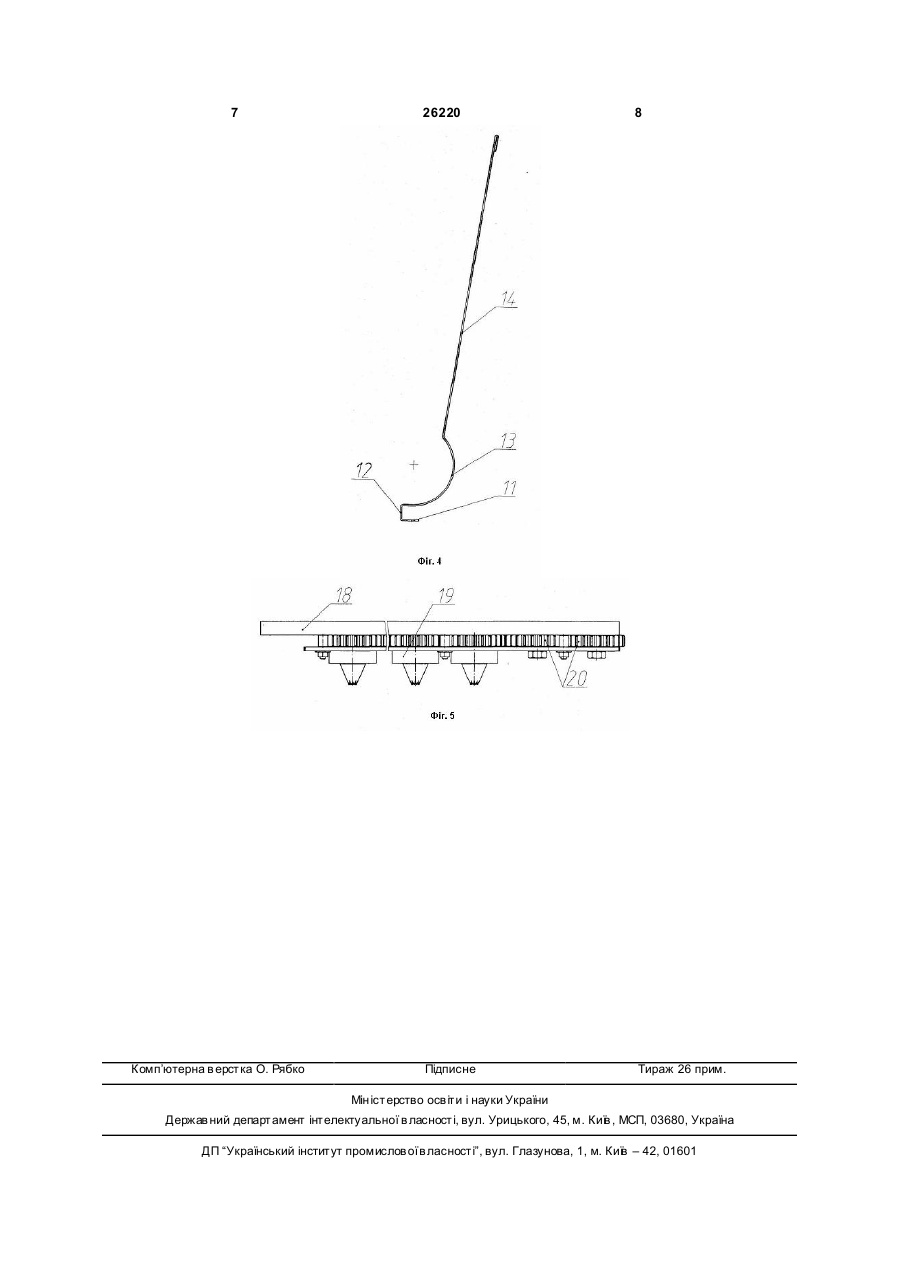

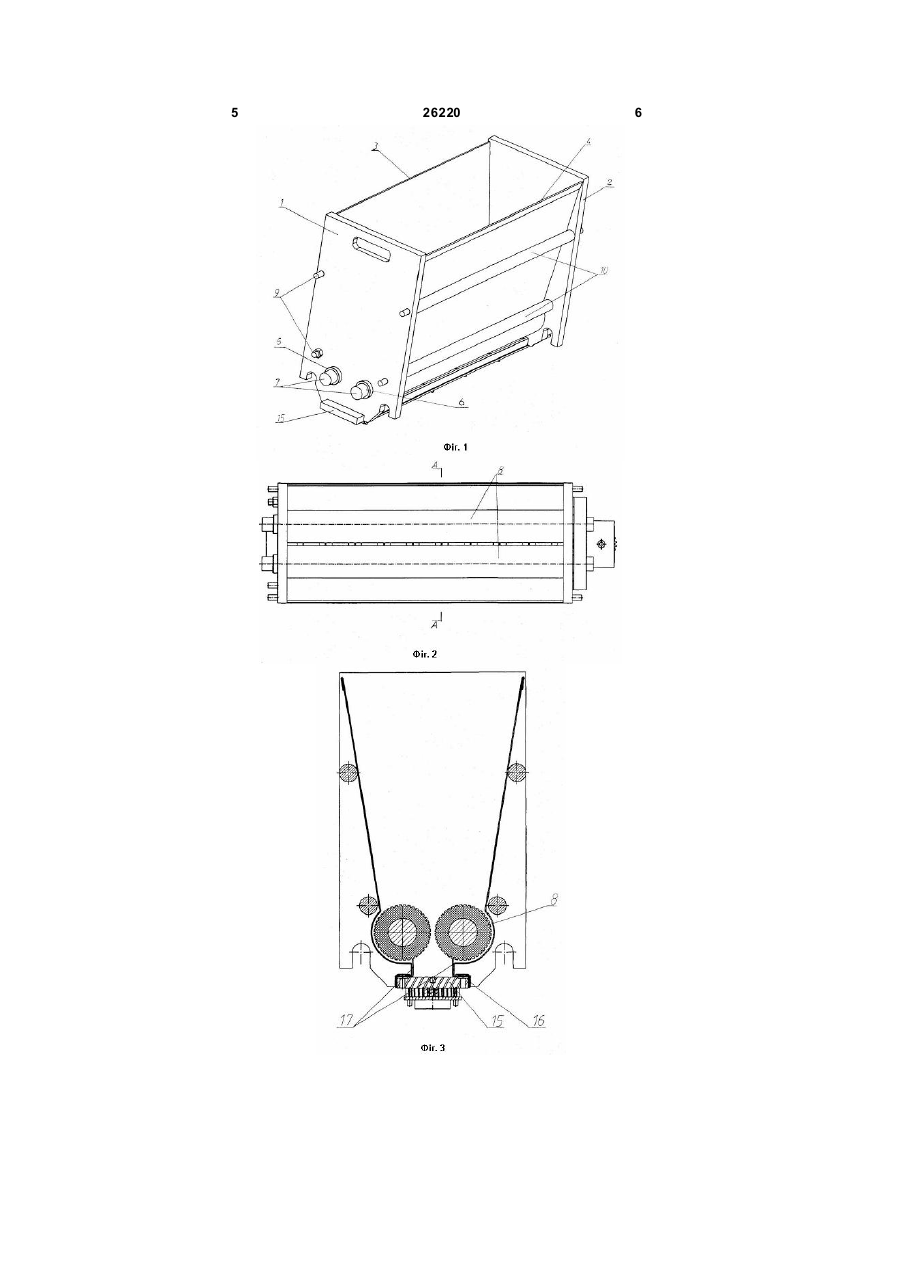

Екструдер для відсаджувальної машини, що містить бункер, продавлювальні барабани і об'ємну матрицю, закріплену під барабанами, який від 3 26220 4 Тому метою пропонованого технічного рішенпродуктивне високоточне ня є спрощення конструкції. встаткування, яке виключає зварювання нерВ основу корисної моделі поставлена задача жавіючої сталі, і дозволяє практично виключити • вдосконалення екструдера для відсаджувальної слюсарні й інші налагоджувальні операції. машини, у якому, внаслідок виконання корпуса Рішення, яке заявляють, представлено на набункера із двох торцевих стінок і двох бічних, при ступних фігурах. цьому обидві торцеві стінки виконані з можливістю Фіг.1 Екструдер, загальний вигляд . позиціювання на них кінців валів барабанів, що Фіг.2 Екструдер, вигляд звер ху. продавлюють, виконання бічних стінок з можливісФіг.3 Екструдер, вигляд по А - А. тю охоплення 0,45-0, 65 довжини окружності бараФіг.4 Бічна стінка екструдера. банів, що продавлюють, і з можливістю установки Фіг.5 Матриця (фрагмент). на них матриці й ножа, забезпечується технічний Фіг.6 Копія проспекту фірми JEREMY, модель ефект, який полягає в тім, що при відсутності пракМІМІМАХ duo. тично зазорів між бічними стінками і барабанами, Екструдер для відсаджувальної машини (Фіг.1, що продавлюють, виникає ефективний тиск на 2), містить бункер, виконаний із двох торцевих 1, 2 матрицю і філь’єри. За рахунок цього з'являється і двох бічних 3, 4 стінок. Обидві торцеві стінки 1 й 3 можливість істотно спростити конструкцію, оскільвиконані з отворами 5 й 6 для позиціювання в них ки зменшується кількість деталей екструдера, які кінців валів 7 барабанів 8, що продавлюють, і кінмають потребу в різних видах механічної обробки ців 9 фіксуючих стрижнів 10. Бічні стінки 3 й 4 й регулювання при зборці, істотно знижується вар(Фіг.3, 4) довжиною 600,00мм мають складну фортість виготовлення, зборки й обслуговування не му й містять горизонтальну поличку 11, вертикатільки екструдера, але й відсаджувальної машини льну поличку 12, поверхню 13 у формі частини в цілому. циліндра й площину 14, яка нахилена стосовно Поставлене завдання вирішується тим, що у вертикальної полички. Бічні стінки бункера виготовідомому екструдері для відсаджувальної машини, влені методом штампування за допомогою висояка містить бункер, барабани, що продавлюють, й коточних штампів і забезпечують мінімальний заоб'ємну матрицю, закріплену під барабанами, відзор між поверхнями барабанів 8, що повідно до корисної моделі, корпус бункера викопродавлюють, і поверхнями 13. Бічні стінки бункенаний із двох торцевих стінок і двох бічних, при ра (Фіг.4) разом з матрицею 15 (Фіг.3), прикріплецьому обидві торцеві стінки виконані з можливістю ною за допомогою спеціальних куточків 16 до гопозиціювання на них кінців валів барабанів, що ризонтальних поличок 11, утворюють єдиний блок. продавлюють, і фіксуючих стрижнів, бічні стінки На вертикальних поличках 12 установлені ножі 17. виконані з можливістю охоплення 0,45-0,65 довМатриця (Фіг.5) має поличку 18, на якій змонжини окружності барабанів, що продавлюють, і з товано не менш 8 фільєрних блоків 19, кінематичможливістю установки на них матриці й ножа. но пов'язаних за допомогою шестірень 20 із приЯк видно з викладу сутності рішення, що заявводним механізмом екструдера (на Фіг не ляють, воно відрізняється від прототипу й, отже, є показаний). новим. Пристрій працює в такий спосіб. З бункера тісВідомі відсаджувальні машини мають, як прато за допомогою барабанів 8, що продавлюють, вило, завантажувальний бункер, до якого приєднадходить у простір над матрицею. Внаслідок піднаний екструдер або дозуючий механізм [див. Аввищеного тиску, що виникає в просторі під баратомати для бісквітів фірми JEREMY, наприклад, банами 8, що продавлюють, тісто продавлюється Фіг.6]. Бункер виконаний з нержавіючої сталі у фочерез фільєрні блоки 19. Ножі 17 очищають барармі усіченого конуса з паралельними торцевими бани 8, що подають. Продавлене тісто через фільстінками. Приварені торцеві стінки не служать єрні блоки надходить на транспортер відсаджуваопорами для валів валків, що продавлюють. Кінці льної машини. валів, що виступають за межі приварених торцеЕкструдер, описаний вище, забезпечує відсавих стінок бункера, розміщені на додаткових опордження тесту 75-120кг/годину. них вузлах, які, як й у екструдері автомата ЛД-165, Як видно з опису пристрою екструдера і його мають конструкцію, що складається з великої кільроботи, він уявляє собою істотно більш простий кості деталей, виготовлення, зборка й регулюванпристрій. У ньому розміщення барабанів, що проня яких вимагає більших витрат. давлюють, безпосередньо в завантажувальний Рішення, що заявляють, принципово відрізнябункер виконано так, що не вимагає додаткових ється від відомих тим, що пропонує просту консрегулювальних і напрямних деталей, що істотно трукцію корпуса бункера, у який торцеві стінки бузнижує вартість виготовлення, монтажу й обслугонкера є безпосередньою опорою для вування екструдера, не обмежує його продуктивформотворних елементів екструдера, що виклюність і функціональні можливості. Завантажувальчає необхідність використання додаткових регуний бункер при цьому уявляє собою сукупність люючих деталей і деталей, що очищують. точно вивірених деталей, які не вимагають при Пропоноване рішення промислово застосовне. зборці додаткової слюсарної або іншої обробки, Воно використано при створенні нової відсаджущо веде до зниження собівартості встаткування. вальної машини. При цьому використане сучасне 5 26220 6 7 Комп’ютерна в ерстка О. Рябко 26220 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
