Силовий ланцюг

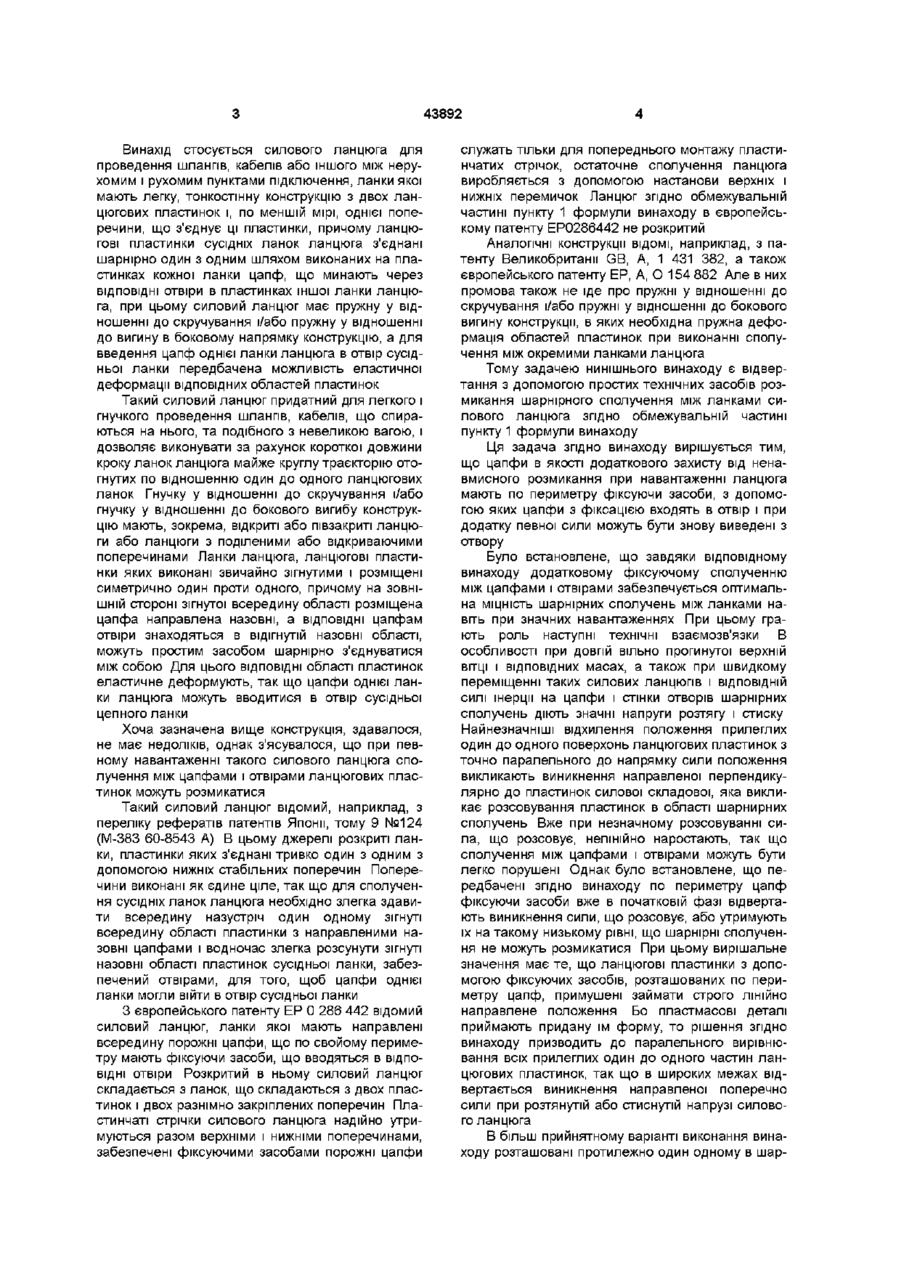

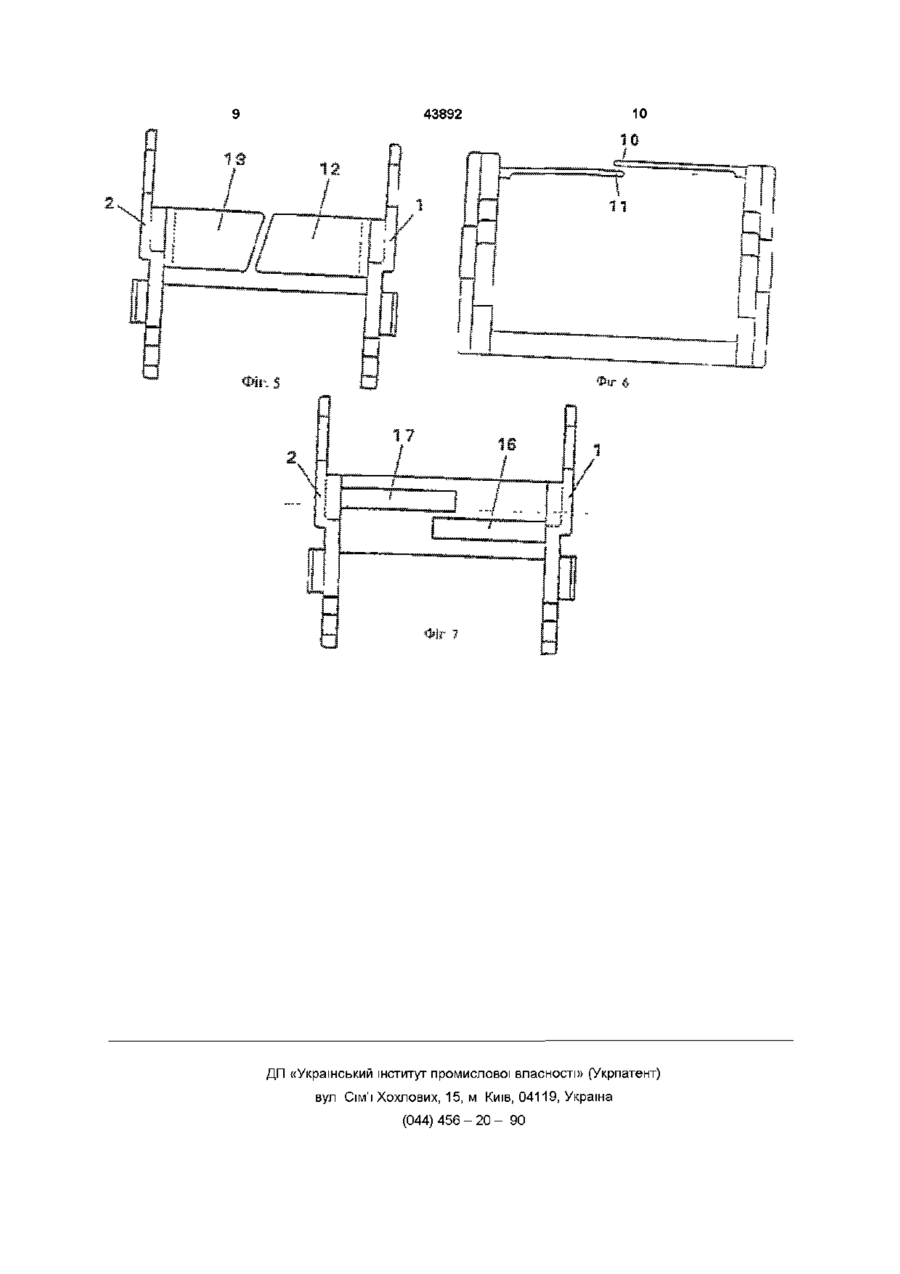

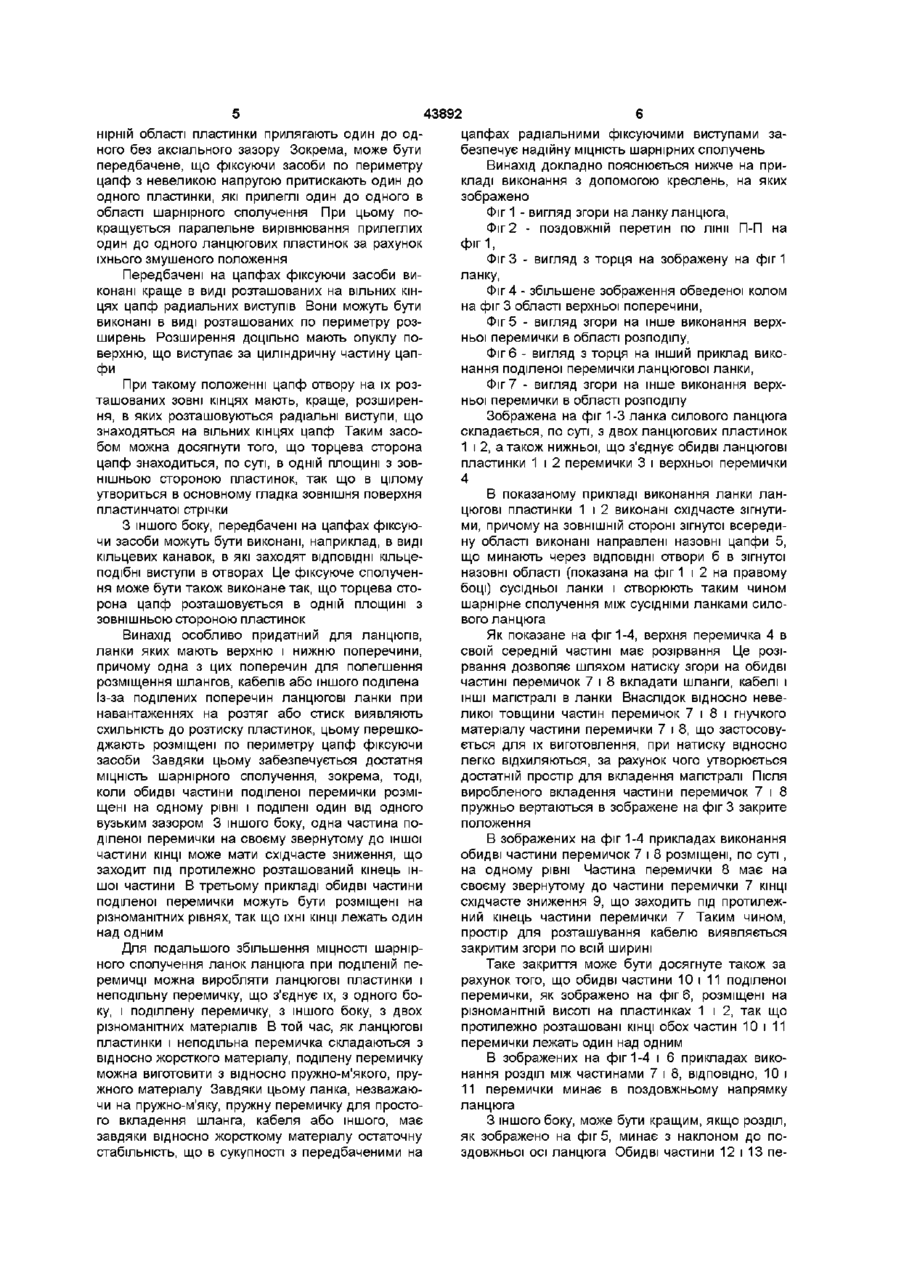

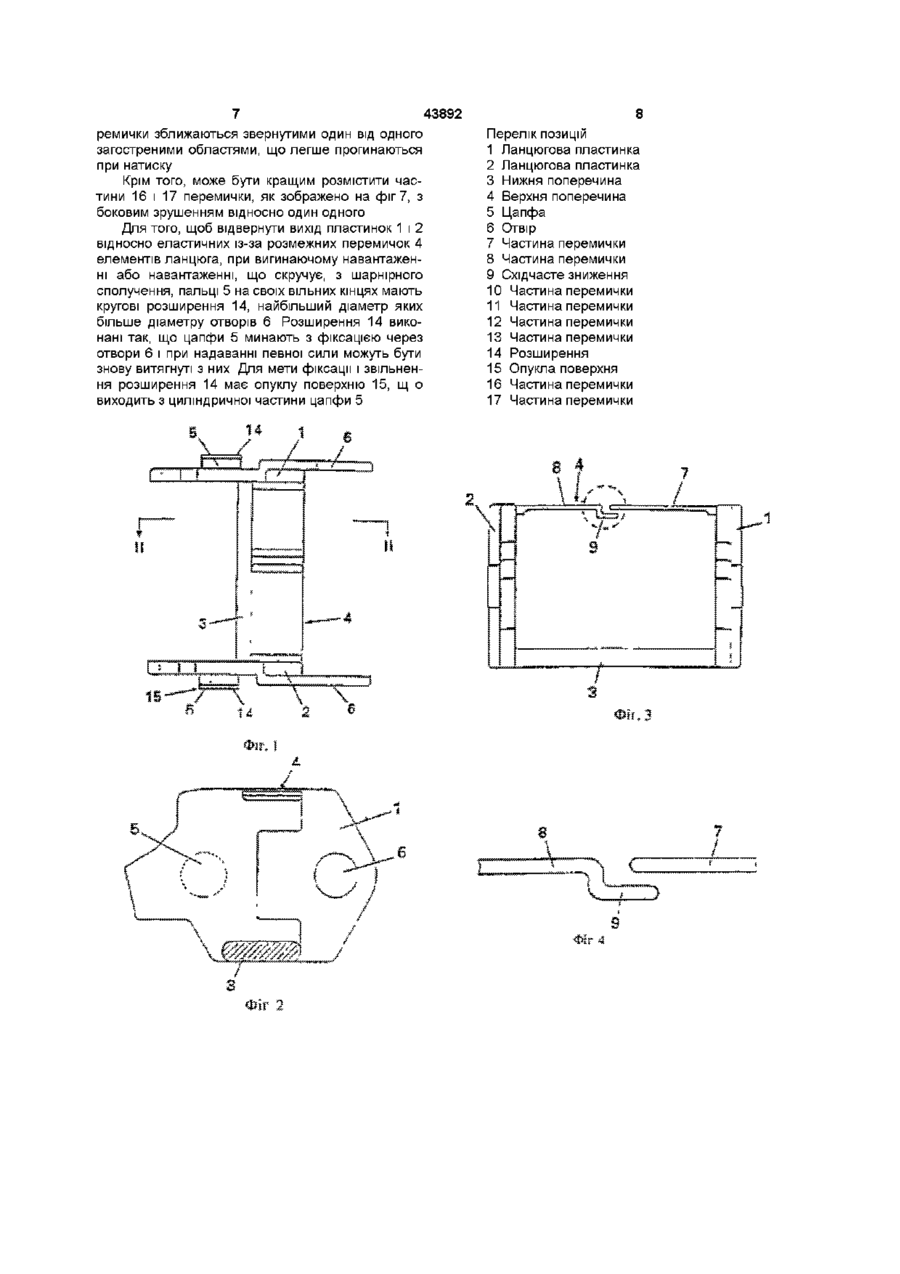

1 Силовий ланцюг для прокладання шлангів, кабелів тощо між нерухомим і рухомим пунктами підключення, ланки якого мають легку тонкостінну конструкцію з двох ланцюгових пластинок і щонайменше однієї з'єднуючої ці пластинки поперечини, причому ланцюгові пластинки сусідніх ланок ланцюга сполучені шарнірно одна з одною за допомогою виконаних на пластинках кожної ланки цапф, виконаних такими, що проходять через ВІДПОВІДНІ отвори в пластинках іншої ланки ланцюга, при цьому силовий ланцюг має пружку щодо скручування і/або щодо вигину у бічному напрямку конструкцію, а для введення цапф однієї ланки ланцюга в отвори сусідньої ланки передбачена можливість еластичної деформації ВІДПОВІДНИХ ДІЛЯНОК пластинок, який відрізняється тим, що цапфи для додаткового захисту від ненавмисного розмикання при навантаженні ланцюга мають по своєму периметру фіксувальні засоби для введення цапф з фіксацією в отвори та виведення їх з отвору при прикладенні певної сили 2 Силовий ланцюг за п 1, який відрізняється тим, що розташовані одна проти одної в ДІЛЯНЦІ шарніра пластинки виконані прилеглими одна до одної без аксіального зазору 3 Силовий ланцюг за п 2, який відрізняється тим, що розташовані по периметру цапф фіксувальні засоби виконані такими, що притискають з легким зусиллям одна до одної пластинки, розташовані одна проти одної в ДІЛЯНЦІ шарнірного з'єднання 4 Силовий ланцюг за одним з пп 1-3, який відрізняється тим, що передбачені на цапфах фіксувальні засоби виконані у вигляді кругових розширень на вільних кінцях цапф 5 Силовий ланцюг за п 4, який відрізняється тим, що розширення мають випуклу поверхню що виступає над циліндричною частиною цапфи 6 Силовий ланцюг за п 4 або п 5, який відрізняється тим, що отвори на зверненому назовні КІНЦІ мають розширення, в які входять розширення на вільних кінцях цапф, так що торцеві поверхні цапф знаходяться, по суті, в одній площині із ЗОВНІШНІМИ сторонами пластинок 7 Силовий ланцюг за одним з пп 1-6, який відрізняється тим, що при використанні двох поперечин, одна з яких виконана розділеною, обидві частини розділеної поперечини розташовані на одному рівні і відділені одна від одної вузькою ЩІЛИНОЮ 8 Силовий ланцюг за п 7, який відрізняється тим, що частина розділеної поперечини на своєму КІНЦІ, що лежить протилежно ІНШІЙ частині, має східчасте зниження, яке проходить під кінцем, що лежить протилежно ІНШІЙ частині 9 Силовий ланцюг за одним з пп 1-6, який відрізняється тим, що при використанні двох поперечин, одна з яких виконана розділеною, обидві частини розділеної поперечини знаходяться на різних рівнях і їхні КІНЦІ розташовані один над одним 10 Силовий ланцюг за одним з пп 1-6, який відрізняється тим, що при використанні двох поперечин, одна з яких виконана розділеною, ланцюгові пластинки і з'єднуюча їх поперечина виконані з відносно жорсткого матеріалу, а розділена поперечина виконана з відносно пружно-м'якого, пружинистого матеріалу О 00 со 43892 Винахід стосується силового ланцюга для проведення шлангів, кабелів або іншого між нерухомим і рухомим пунктами підключення, ланки якої мають легку, тонкостінну конструкцію з двох ланцюгових пластинок і, по меншій мірі, однієї поперечини, що з'єднує ці пластинки, причому ланцюгові пластинки сусідніх ланок ланцюга з'єднані шарнірно один з одним шляхом виконаних на пластинках кожної ланки цапф, що минають через ВІДПОВІДНІ отвіри в пластинках іншої ланки ланцюга, при цьому силовий ланцюг має пружну у відношенні до скручування і/або пружну у відношенні до вигину в боковому напрямку конструкцію, а для введення цапф однієї ланки ланцюга в отвір сусідньої ланки передбачена можливість еластичної деформації ВІДПОВІДНИХ областей пластинок Такий силовий ланцюг придатний для легкого і гнучкого проведення шлангів, кабелів, що спираються на нього, та подібного з невеликою вагою, і дозволяє виконувати за рахунок короткої довжини кроку ланок ланцюга майже круглу траєкторію отогнутих по відношенню один до одного ланцюгових ланок Гнучку у відношенні до скручування і/або гнучку у відношенні до бокового вигибу конструкцію мають, зокрема, відкриті або півзакриті ланцюги або ланцюги з поділеними або відкриваючими поперечинами Ланки ланцюга, ланцюгові пластинки яких виконані звичайно зігнутими і розміщені симетрично один проти одного, причому на ЗОВНІШНІЙ стороні зігнутої всередину області розміщена цапфа направлена назовні, а ВІДПОВІДНІ цапфам отвіри знаходяться в відігнутій назовні області, можуть простим засобом шарнірно з'єднуватися між собою Для цього ВІДПОВІДНІ області пластинок еластичне деформують, так що цапфи однієї ланки ланцюга можуть вводитися в отвір сусідньої цепного ланки Хоча зазначена вище конструкція, здавалося, не має недоліків, однак з'ясувалося, що при певному навантаженні такого силового ланцюга сполучення між цапфами і отвірами ланцюгових пластинок можуть розмикатися Такий силовий ланцюг відомий, наприклад, з переліку рефератів патентів Японії, тому 9 №124 (М-383 60-8543 А) В цьому джерелі розкриті ланки, пластинки яких з'єднані тривко один з одним з допомогою нижніх стабільних поперечин Поперечини виконані як єдине ціле, так що для сполучення сусідніх ланок ланцюга необхідно злегка здавити всередину назустріч один одному зігнуті всередину області пластинки з направленими назовні цапфами і водночас злегка розсунути зігнуті назовні області пластинок сусідньої ланки, забезпечений отвірами, для того, щоб цапфи однієї ланки могли війти в отвір сусідньої ланки З європейського патенту ЕР 0 286 442 відомий силовий ланцюг, ланки якої мають направлені всередину порожні цапфи, що по свойому периметру мають фіксуючи засоби, що вводяться в ВІДПОВІДНІ отвіри Розкритий в ньому силовий ланцюг складається з ланок, що складаються з двох пластинок і двох разнімно закріплених поперечин Пластинчаті стрічки силового ланцюга надійно утримуються разом верхніми і нижніми поперечинами, забезпечені фіксуючими засобами порожні цапфи служать тільки для попереднього монтажу пластинчатих стрічок, остаточне сполучення ланцюга виробляється з допомогою настанови верхніх і нижніх перемичок Ланцюг згідно обмежувальній частині пункту 1 формули винаходу в європейському патенту ЕР0286442 не розкритий Аналогічні конструкції ВІДОМІ, наприклад, з патенту Великобританії GB, А, 1 431 382, а також європейського патенту ЕР, А, О 154 882 Але в них промова також не іде про пружні у відношенні до скручування і/або пружні у відношенні до бокового вигину конструкції, в яких необхідна пружна деформація областей пластинок при виконанні сполучення між окремими ланками ланцюга Тому задачею нинішнього винаходу є відвертання з допомогою простих технічних засобів розмикання шарнірного сполучення між ланками силового ланцюга згідно обмежувальній частині пункту 1 формули винаходу Ця задача згідно винаходу вирішується тим, що цапфи в якості додаткового захисту від ненавмисного розмикання при навантаженні ланцюга мають по периметру фіксуючи засоби, з допомогою яких цапфи з фіксацією входять в отвір і при додатку певної сили можуть бути знову виведені з отвору Було встановлене, що завдяки відповідному винаходу додатковому фіксуючому сполученню між цапфами і отвірами забезпечується оптимальна МІЦНІСТЬ шарнірних сполучень між ланками навіть при значних навантаженнях При цьому грають роль наступні технічні взаємозв'язки В особливості при довгій вільно прогинутої верхній ВІТЦІ і ВІДПОВІДНИХ масах, а також при швидкому переміщенні таких силових ланцюгів і ВІДПОВІДНІЙ СИЛІ інерції на цапфи і стінки отворів шарнірних сполучень діють значні напруги розтягу і стиску Найнезначніші відхилення положення прилеглих один до одного поверхонь ланцюгових пластинок з точно паралельного до напрямку сили положення викликають виникнення направленої перпендикулярно до пластинок силової складової, яка викликає розсовування пластинок в області шарнирних сполучень Вже при незначному розсовуванні сила, що розсовує, нелінійно наростають, так що сполучення між цапфами і отвірами можуть бути легко порушені Однак було встановлене, що передбачені згідно винаходу по периметру цапф фіксуючи засоби вже в початковій фазі відвертають виникнення сили, що розсовує, або утримують їх на такому низькому рівні, що шарнірні сполучення не можуть розмикатися При цьому вирішальне значення має те, що ланцюгові пластинки з допомогою фіксуючих засобів, розташованих по периметру цапф, примушені займати строго ЛІНІЙНО направлене положення Бо пластмасові деталі приймають придану їм форму, то рішення згідно винаходу призводить до паралельного вирівнювання всіх прилеглих один до одного частин ланцюгових пластинок, так що в широких межах відвертається виникнення направленої поперечно сили при розтянутій або стиснутій напрузі силового ланцюга В більш прийнятному варіанті виконання винаходу розташовані протилежно один одному в шар 43892 нірній області пластинки прилягають один до одного без аксіального зазору Зокрема, може бути передбачене, що фіксуючи засоби по периметру цапф з невеликою напругою притискають один до одного пластинки, які прилеглі один до одного в області шарнірного сполучення При цьому покращується паралельне вирівнювання прилеглих один до одного ланцюгових пластинок за рахунок їхнього змушеного положення Передбачені на цапфах фіксуючи засоби виконані краще в виді розташованих на вільних кінцях цапф радиальних виступів Вони можуть бути виконані в виді розташованих по периметру розширень Розширення доцільно мають опуклу поверхню, що виступає за циліндричну частину цапфи При такому положенні цапф отвору на їх розташованих зовні кінцях мають, краще, розширення, в яких розташовуються радіальні виступи, що знаходяться на вільних кінцях цапф Таким засобом можна досягнути того, що торцева сторона цапф знаходиться, по суті, в одній площині з зовнішньою стороною пластинок, так що в цілому утвориться в основному гладка зовнішня поверхня пластинчатої стрічки З іншого боку, передбачені на цапфах фіксуючи засоби можуть бути виконані, наприклад, в виді кільцевих канавок, в які заходят ВІДПОВІДНІ кільцеподібні виступи в отворах Це фіксуюче сполучення може бути також виконане так, що торцева сторона цапф розташовується в одній площині з зовнішньою стороною пластинок Винахід особливо придатний для ланцюгів, ланки яких мають верхню і нижню поперечини, причому одна з цих поперечин для полегшення розміщення шлангов, кабелів або іншого поділена Із-за поділених поперечин ланцюгові ланки при навантаженнях на розтяг або стиск виявляють схильність до розтиску пластинок, цьому перешкоджають розміщені по периметру цапф фіксуючи засоби Завдяки цьому забезпечується достатня МІЦНІСТЬ шарнірного сполучення, зокрема, тоді, коли обидві частини поділеної перемички розміщені на одному рівні і поділені один від одного вузьким зазором 3 іншого боку, одна частина поділеної перемички на своєму звернутому до іншої частини КІНЦІ може мати східчасте зниження, що заходит під протилежно розташований кінець іншої частини В третьому прикладі обидві частини поділеної перемички можуть бути розміщені на різноманітних рівнях, так що їхні КІНЦІ лежать один над одним Для подальшого збільшення МІЦНОСТІ шарнірного сполучення ланок ланцюга при поділеній перемичці можна виробляти ланцюгові пластинки і неподільну перемичку, що з'єднує їх, з одного боку, і поділлену перемичку, з іншого боку, з двох різноманітних матеріалів В той час, як ланцюгові пластинки і неподільна перемичка складаються з відносно жорсткого матеріалу, поділену перемичку можна виготовити з відносно пружно-м'якого, пружного матеріалу Завдяки цьому ланка, незважаючи на пружно-м'яку, пружну перемичку для простого вкладення шланга, кабеля або іншого, має завдяки відносно жорсткому матеріалу остаточну стабільність, що в сукупності з передбаченими на цапфах радіальними фіксуючими виступами забезпечує надійну МІЦНІСТЬ шарнірних сполучень Винахід докладно пояснюється нижче на прикладі виконання з допомогою креслень, на яких зображено Фіг 1 - вигляд згори на ланку ланцюга, Фіг 2 - поздовжній перетин по лінії П-П на фіг 1, Фіг 3 - вигляд з торця на зображену на фіг 1 ланку, Фіг 4 - збільшене зображення обведеної колом на фіг 3 області верхньої поперечини, Фіг 5 - вигляд згори на інше виконання верхньої перемички в області розподілу, Фіг 6 - вигляд з торця на інший приклад виконання поділеної перемички ланцюгової ланки, Фіг 7 - вигляд згори на інше виконання верхньої перемички в області розподілу Зображена на фіг 1-3 ланка силового ланцюга складається, по суті, з двох ланцюгових пластинок I і 2, а також нижньої, що з'єднує обидві ланцюгові пластинки 1 і 2 перемички 3 і верхньої перемички 4 В показаному прикладі виконання ланки ланцюгові пластинки 1 і 2 виконані східчасте зігнутими, причому на ЗОВНІШНІЙ стороні зігнутої всередину області виконані направлені назовні цапфи 5, що минають через ВІДПОВІДНІ отвори б в зігнутої назовні області (показана на фіг 1 і 2 на правому боці) сусідньої ланки і створюють таким чином шарнірне сполучення між сусідніми ланками силового ланцюга Як показане на фіг 1-4, верхня перемичка 4 в своїй середній частині має розірвання Це розірвання дозволяє шляхом натиску згори на обидві частині перемичок 7 і 8 вкладати шланги, кабелі і ІНШІ магістралі в ланки Внаслідок відносно невеликої товщини частин перемичок 7 і 8 і гнучкого матеріалу частини перемички 7 і 8, що застосовується для їх виготовлення, при натиску відносно легко відхиляються, за рахунок чого утворюється достатній простір для вкладення магістралі Після виробленого вкладення частини перемичок 7 і 8 пружньо вертаються в зображене на фіг 3 закрите положення В зображених на фіг 1-4 прикладах виконання обидві частини перемичок 7 і 8 розміщені, по суті , на одному рівні Частина перемички 8 має на своєму звернутому до частини перемички 7 КІНЦІ східчасте зниження 9, що заходить під протилежний кінець частини перемички 7 Таким чином, простір для розташування кабелю виявляється закритим згори по всій ширині Таке закриття може бути досягнуте також за рахунок того, що обидві частини 10 і 11 поділеної перемички, як зображено на фіг 6, розміщені на різноманітній висоті на пластинках 1 і 2, так що протилежно розташовані КІНЦІ обох частин 10 і 11 перемички лежать один над одним В зображених на фіг 1-4 і 6 прикладах виконання розділ між частинами 7 і 8, ВІДПОВІДНО, 10 і I 1 перемички минає в поздовжньому напрямку ланцюга З іншого боку, може бути кращим, якщо розділ, як зображено на фіг 5, минає з наклоном до поздовжньої осі ланцюга Обидві частини 12 і 13 пе 43892 ремички зближаються звернутими один від одного загостреними областями, що легше прогинаються при натиску Крім того, може бути кращим розмістити частини 16 і 17 перемички, як зображено на фіг 7, з боковим зрушенням відносно один одного Для того, щоб відвернути вихід пластинок 1 і 2 відносно еластичних із-за розмежних перемичок 4 елементів ланцюга, при вигинаючому навантаженні або навантаженні, що скручує, з шарнірного сполучення, пальці 5 на своїх вільних кінцях мають кругові розширення 14, найбільший діаметр яких більше діаметру отворів 6 Розширення 14 виконані так, що цапфи 5 минають з фіксацією через отвори 6 і при надаванні певної сили можуть бути знову витягнуті з них Для мети фіксації і звільнення розширення 14 має опуклу поверхню 15, щ о виходить з циліндричної частини цапфи 5 8 Перелік позицій 1 Ланцюгова пластинка 2 Ланцюгова пластинка 3 Нижня поперечина 4 Верхня поперечина 5 Цапфа 6 Отвір 7 Частина перемички 8 Частина перемички 9 Східчасте зниження 10 Частина перемички 11 Частина перемички 12 Частина перемички 13 Частина перемички 14 Розширення 15 Опукла поверхня 16 Частина перемички 17 Частина перемички 43892 10 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
