Ацетабулярний компонент “ак-1 іто-мотор січ” для ендопротеза з безцементним типом фіксації

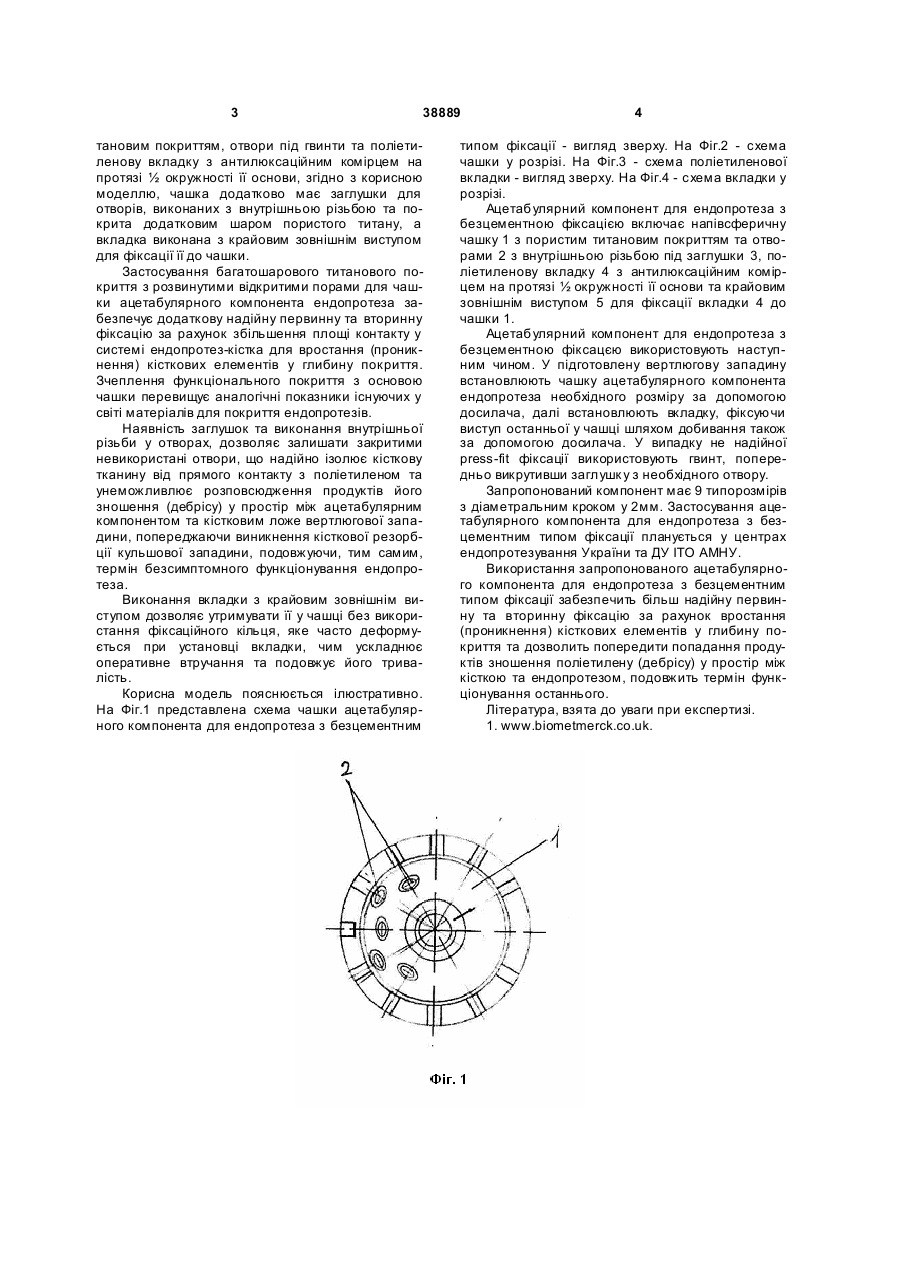

Ацетабулярний компонент для ендопротеза з безцементним типом фіксації, який має півсферичну ча шку з одношаровим функціональним титановим покриттям, отвори під гвинти та поліетиленову вкладку з антилюксаційним комірцем на протязі ½ окружності її основи, який відрізняється тим, що півсферична чашка покрита додатковим шаром пористого титану та має заглушки під отвори, фіксовані до чашки різьбовим з'єднанням, а вкладка виконана з крайовим зовнішнім виступом для фіксації її до чашки. (19) (21) u200809854 (22) 29.07.2008 (24) 26.01.2009 (46) 26.01.2009, Бюл.№ 2, 2009 р. (72) ГАЙКО ГЕОРГІЙ ВАСИЛЬОВИЧ, UA, ПІДГАЄЦЬКИЙ ВІТАЛІЙ МИХАЙЛОВИЧ, U A, СУЛИМА ОЛЕКСІЙ МИКОЛАЙОВИЧ, UA, ВОЙНАРОВИЧ СЕРГІЙ ГРИГОРОВИЧ, UA, ТОРЧИНСЬКИЙ ВІКТОР ПЕТРОВИЧ, U A, ВЕЛИКИЙ ВІКТОР ІВАНОВИЧ, UA, ЧЕМЕРИС МИ ХАЙЛО АН АТОЛІЙОВИЧ, UA, ОС АДЧУК ТАРАС ІВАН ОВИЧ, UA, Н АВРОЗАШВІЛІ ГЕЛА ГЕОРГІЙОВИЧ, UA 3 38889 тановим покриттям, отвори під гвинти та поліетиленову вкладку з антилюксаційним комірцем на протязі ½ окружності її основи, згідно з корисною моделлю, чашка додатково має заглушки для отворів, виконаних з внутрішньою різьбою та покрита додатковим шаром пористого титану, а вкладка виконана з крайовим зовнішнім виступом для фіксації її до чашки. Застосування багатошарового титанового покриття з розвинутими відкритими порами для чашки ацетабулярного компонента ендопротеза забезпечує додаткову надійну первинну та вторинну фіксацію за рахунок збільшення площі контакту у системі ендопротез-кістка для вростання (проникнення) кісткових елементів у глибину покриття. Зчеплення функціонального покриття з основою чашки перевищує аналогічні показники існуючих у світі матеріалів для покриття ендопротезів. Наявність заглушок та виконання внутрішньої різьби у отворах, дозволяє залишати закритими невикористані отвори, що надійно ізолює кісткову тканину від прямого контакту з поліетиленом та унеможливлює розповсюдження продуктів його зношення (дебрісу) у простір між ацетабулярним компонентом та кістковим ложе вертлюгової западини, попереджаючи виникнення кісткової резорбції кульшової западини, подовжуючи, тим самим, термін безсимптомного функціонування ендопротеза. Виконання вкладки з крайовим зовнішнім виступом дозволяє утримувати її у чашці без використання фіксаційного кільця, яке часто деформується при установці вкладки, чим ускладнює оперативне втручання та подовжує його тривалість. Корисна модель пояснюється ілюстративно. На Фіг.1 представлена схема чашки ацетабулярного компонента для ендопротеза з безцементним 4 типом фіксації - вигляд зверху. На Фіг.2 - схема чашки у розрізі. На Фіг.3 - схема поліетиленової вкладки - вигляд зверху. На Фіг.4 - схема вкладки у розрізі. Ацетабулярний компонент для ендопротеза з безцементною фіксацією включає напівсферичну чашку 1 з пористим титановим покриттям та отворами 2 з внутрішньою різьбою під заглушки 3, поліетиленову вкладку 4 з антилюксаційним комірцем на протязі ½ окружності її основи та крайовим зовнішнім виступом 5 для фіксації вкладки 4 до чашки 1. Ацетабулярний компонент для ендопротеза з безцементною фіксацєю використовують наступним чином. У підготовлену вертлюгову западину встановлюють чашку ацетабулярного компонента ендопротеза необхідного розміру за допомогою досилача, далі встановлюють вкладку, фіксуючи виступ останньої у чашці шляхом добивання також за допомогою досилача. У випадку не надійної press-fit фіксації використовують гвинт, попередньо викрутивши заглушк у з необхідного отвору. Запропонований компонент має 9 типорозмірів з діаметральним кроком у 2мм. Застосування ацетабулярного компонента для ендопротеза з безцементним типом фіксації планується у центрах ендопротезування України та ДУ ІТО АМНУ. Використання запропонованого ацетабулярного компонента для ендопротеза з безцементним типом фіксації забезпечить більш надійну первинну та вторинну фіксацію за рахунок вростання (проникнення) кісткових елементів у глибину покриття та дозволить попередити попадання продуктів зношення поліетилену (дебрісу) у простір між кісткою та ендопротезом, подовжить термін функціонування останнього. Література, взята до уваги при експертизі. 1. www.biometmerck.co.uk. 5 Комп’ютерна в ерстка О. Рябко 38889 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
