Стикове з’єднання стінових панелей

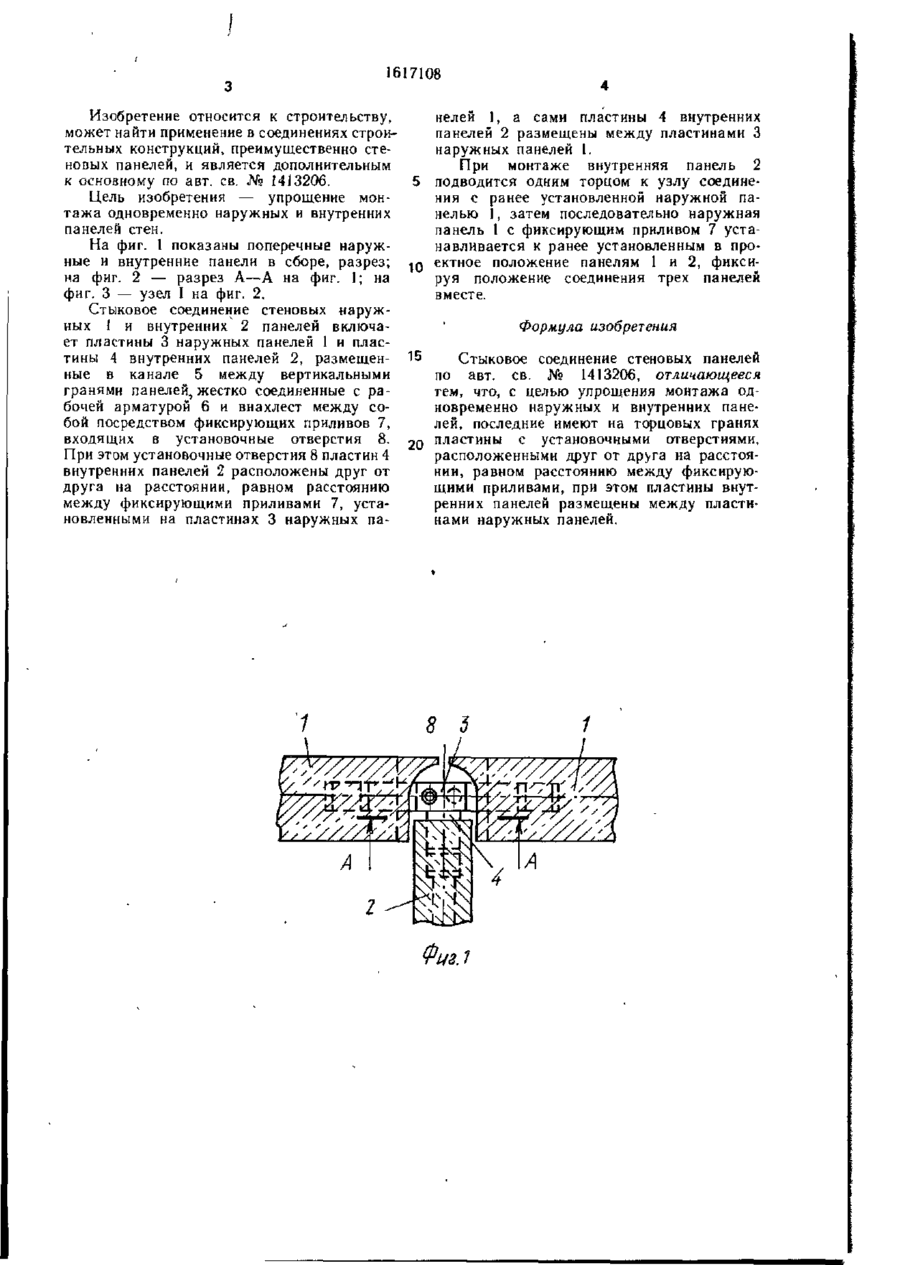

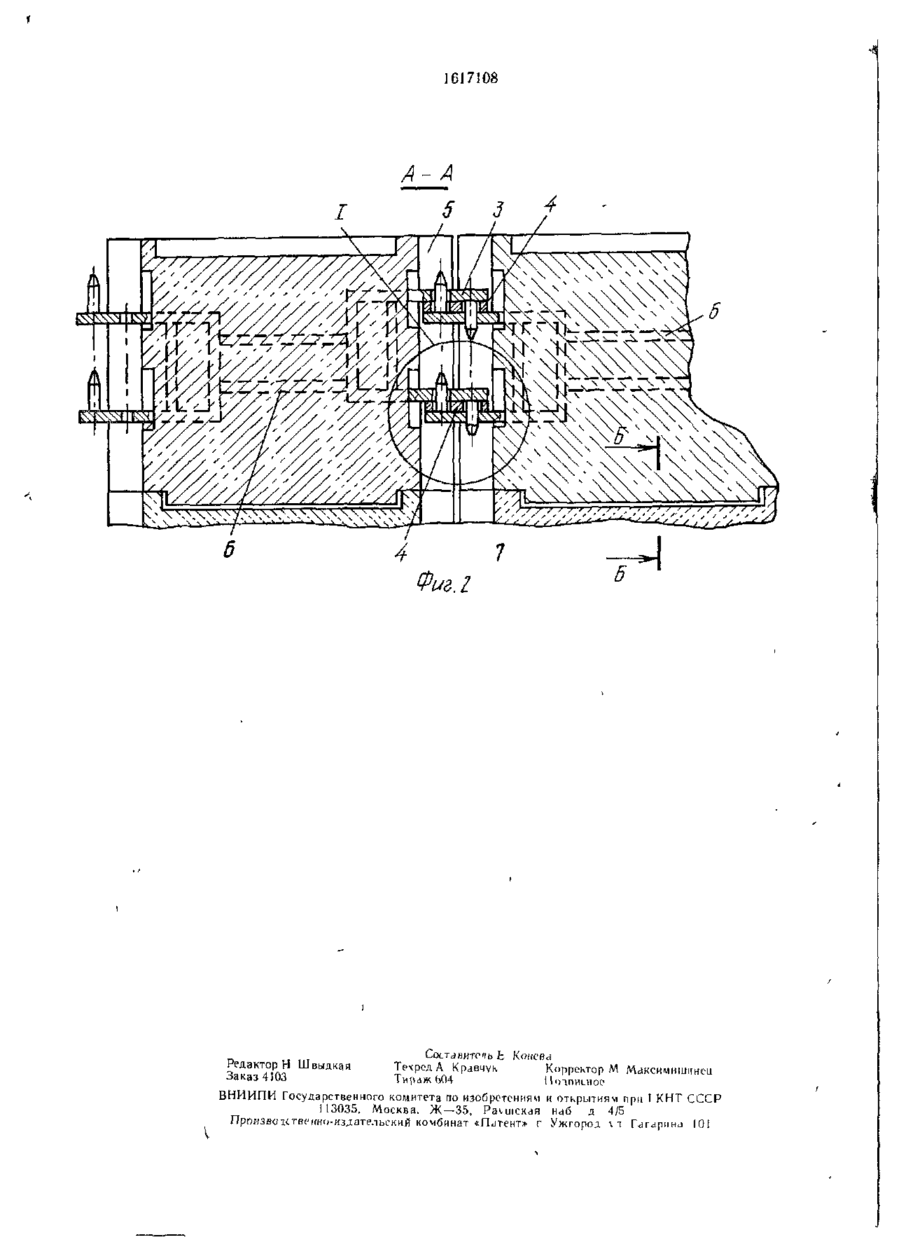

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУЕЛИН v гш (51)$ Е 04 В 1/38 1/61 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (61) 1413206 (21) 4669553/23 33 (22) 11.04 89 (46) ЗО. І 2.90 Б юл № 48 (7!) Коммунарский завод крупнопанельного домостроения (72) А. М Салантай, О. И Пономарев, В А Потапов, Ю. Г Юров и Н. И Баранов (53) 69.057 4:691022-4)3 (088.8) (56) Авторское свидетельство СССР № 1413206, кл Е 04 В 1/38, 1/60, 1987 (54) СТЫКОВОЕ СОЕДИНЕНИЕ С7ЕНО ВЫХ ПАНЕЛЕЙ (571 Изобретение относится к строительству, может найти применение в соединениях строительных конструкций, преимущественно сте новых панелей здании и сооружении раз личною назначения Цель изобретения упрощение монтажа одновременно наружных и вн\і ренних панелей стен Стыковое соединение стеновых наружных и внутренних панелей включает пластины 3 и 4 соответственно наружных и внутренних панелей, разметенные в канале 5 между вертикальными г ранями панели и соединенные внахлест между собой посредством фиксирую щих приливов 7, входящих 8 установочные отверстия 8, последние на пластинах 4 расположены на расстоянии друг от другя, равном расстоянию между фиксирующими приливами 7, установленными на пластинах 3 при этом пластины 4 расположены между пластинами 3. 3 ил Фиг. 5 1617108 Изобретение относится к строительству, нелей 1, а сами пластины 4 внутренних может найти применение в соединениях строипанелей 2 размещены между пластинами 3 тельных конструкций, преимущественно стенаружных панелей 1. новых панелей, и является дополнительным При монтаже внутренняя панель 2 к основному по авт. св. № 1413206. подводится одним торцом к узлу соединеЦель изобретения — упрощение монния с ранее установленной наружной патажа одновременно наружных и внутренних нелью 1, затем последовательно наружная панелей стен. панель 1 с фиксирующим приливом 7 устаНа фиг. 1 показаны поперечные наружнавливается к ранее установленным в проные и внутренние панели в сборе, разрез; 10 ектное положение панелям 1 и 2, фиксина фиг. 2 — разрез А—А на фиг. 1; на руя положение соединения трех панелей фиг. 3 — узел I на фиг. 2. вместе. Стыковое соединение стеновых наружных І и внутренних 2 панелей включаФормула изобретения ет пластины 3 наружных панелей 1 и пластины 4 внутренних панелей 2, размещен- 15 Стыковое соединение стеновых панелей ные в канале 5 между вертикальными по авт. св. № 1413206, отличающееся гранями панелей, жестко соединенные с рагем, что, с целью упрощения монтажа одбочей арматурой 6 и внахлест между соновременно наружных и внутренних панебой посредством фиксирующих приливов 7, лей, последние имеют на торцовых гранях входящих в установочные отверстия 8. пластины с установочными отверстиями, При этом установочные отверстия 8 пластин 4 20 расположенными друг от др>га на расстоявнутренних панелей 2 расположены друг от нии, равном расстоянию между фиксируюдруга на расстоянии, равном расстоянию щими приливами, при этом пластины внутмежду фиксирующими приливами 7, устаренних панелей размещены между пластиновленными на пластинах 3 наружных панами наружных панелей. 1617108 A- A 5 Фиг. I Редактор Н Швыдкая Заказ 4103 Соступитечь h Конева Техред А Кравчук Корректор М Максимшшшец Тираж Ь04 1 Ьппииюс ВНИИПИ Государственного комитета по изобретениям и открытиям при I KHT СССР і 13035, Москва, Ж—35, PavuicKda наб л 4/5 ^гно-издательский1 комбинат «Питент» г Ужгород \ і TdrapuHj 101
