З`єднувальний вузол для панелей, зокрема для полиць

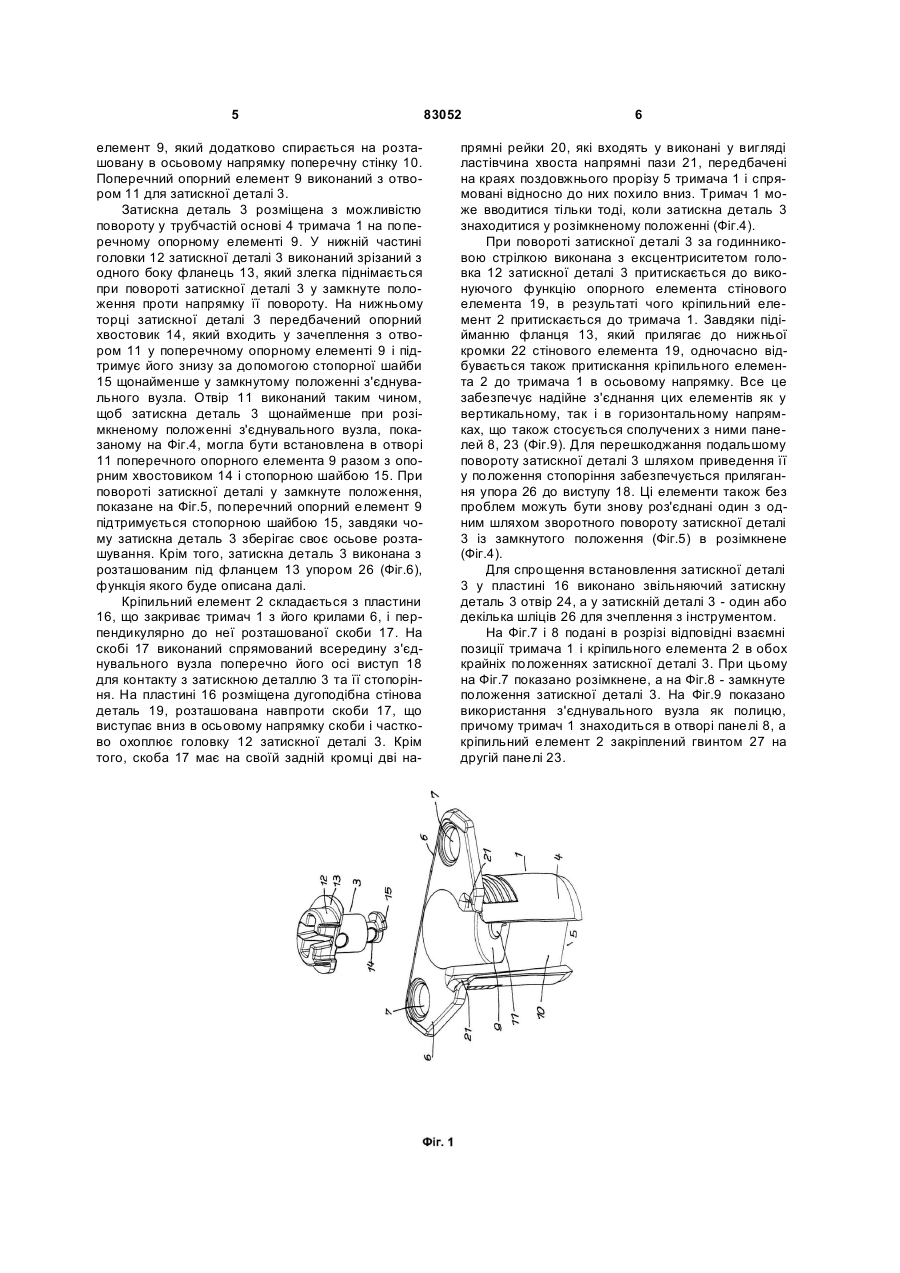

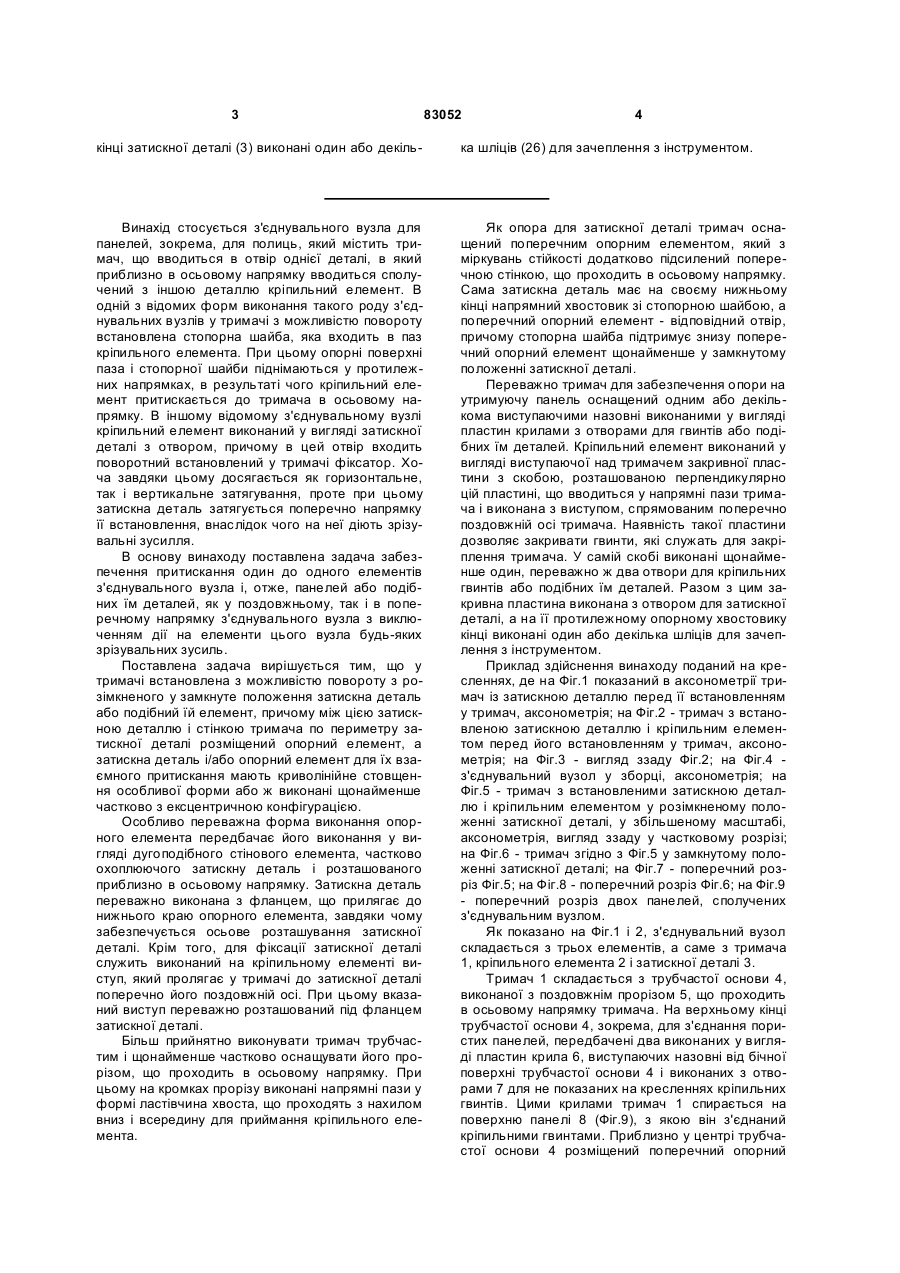

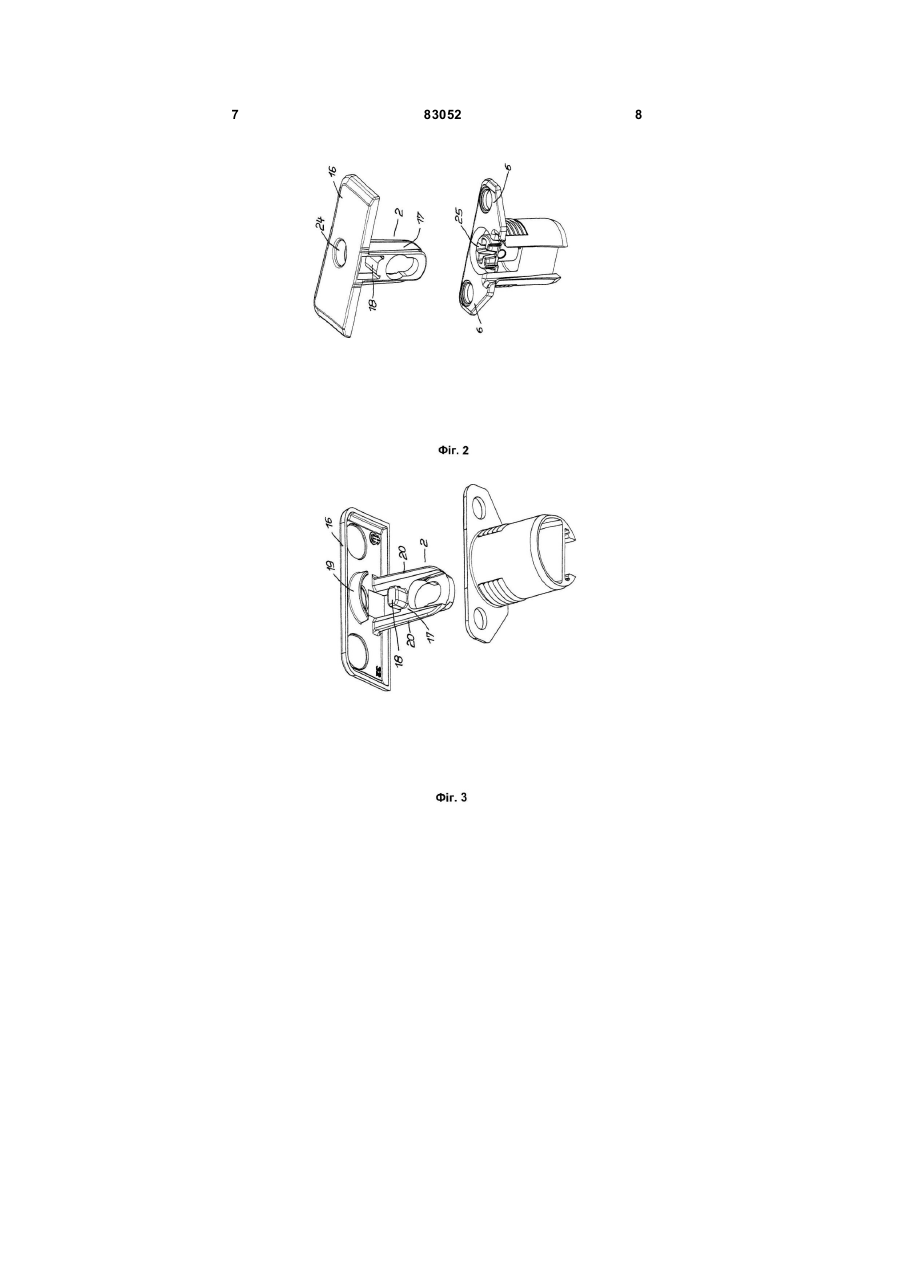

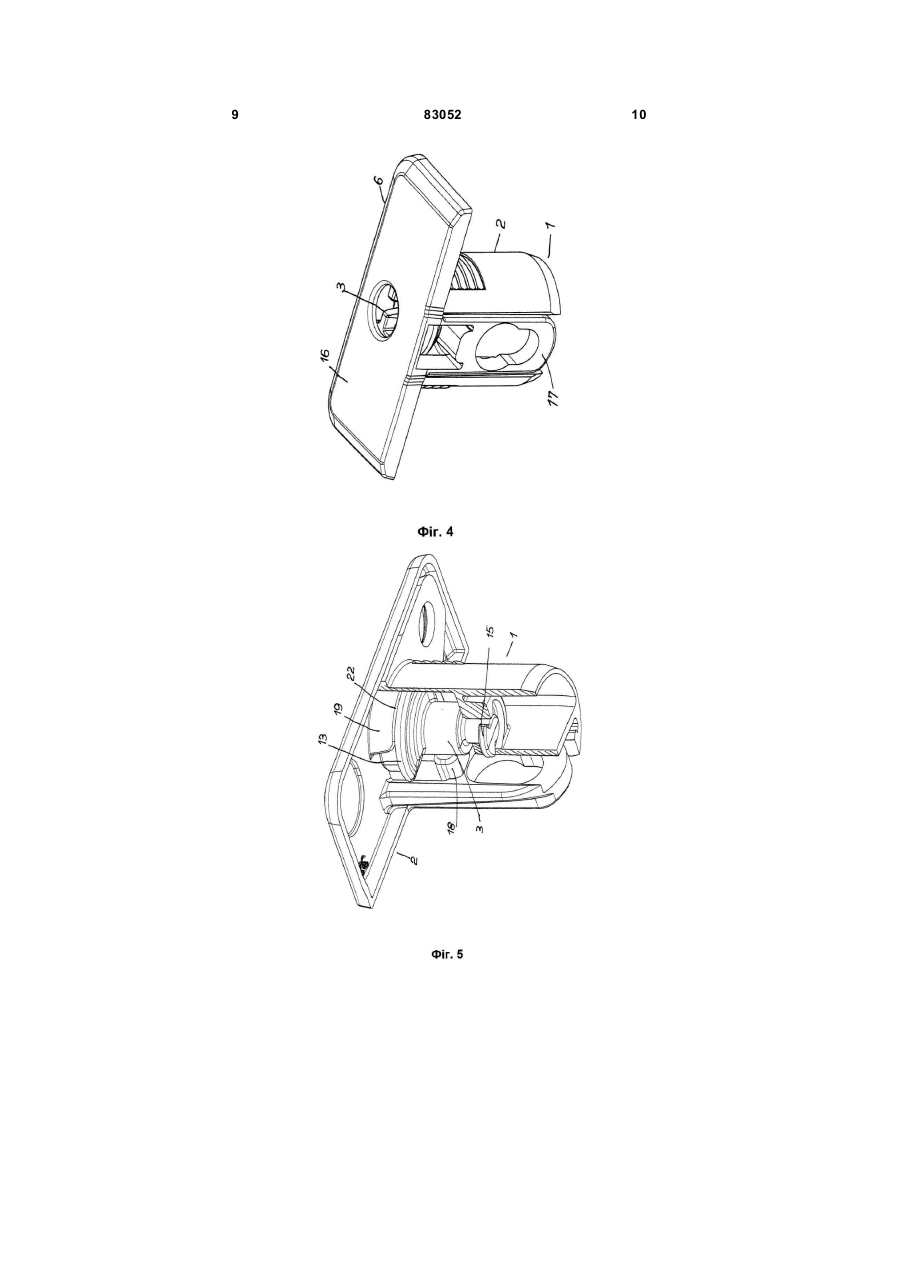

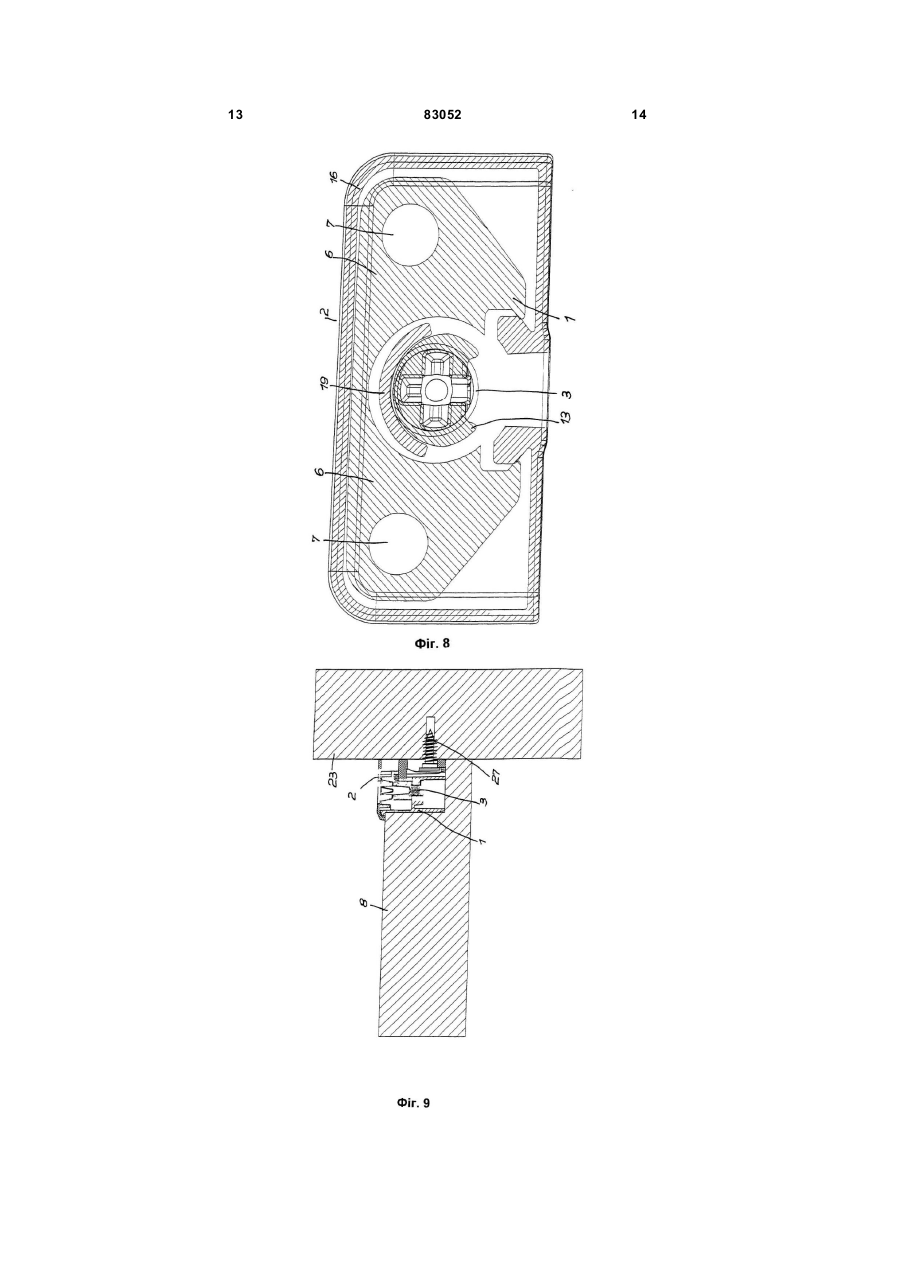

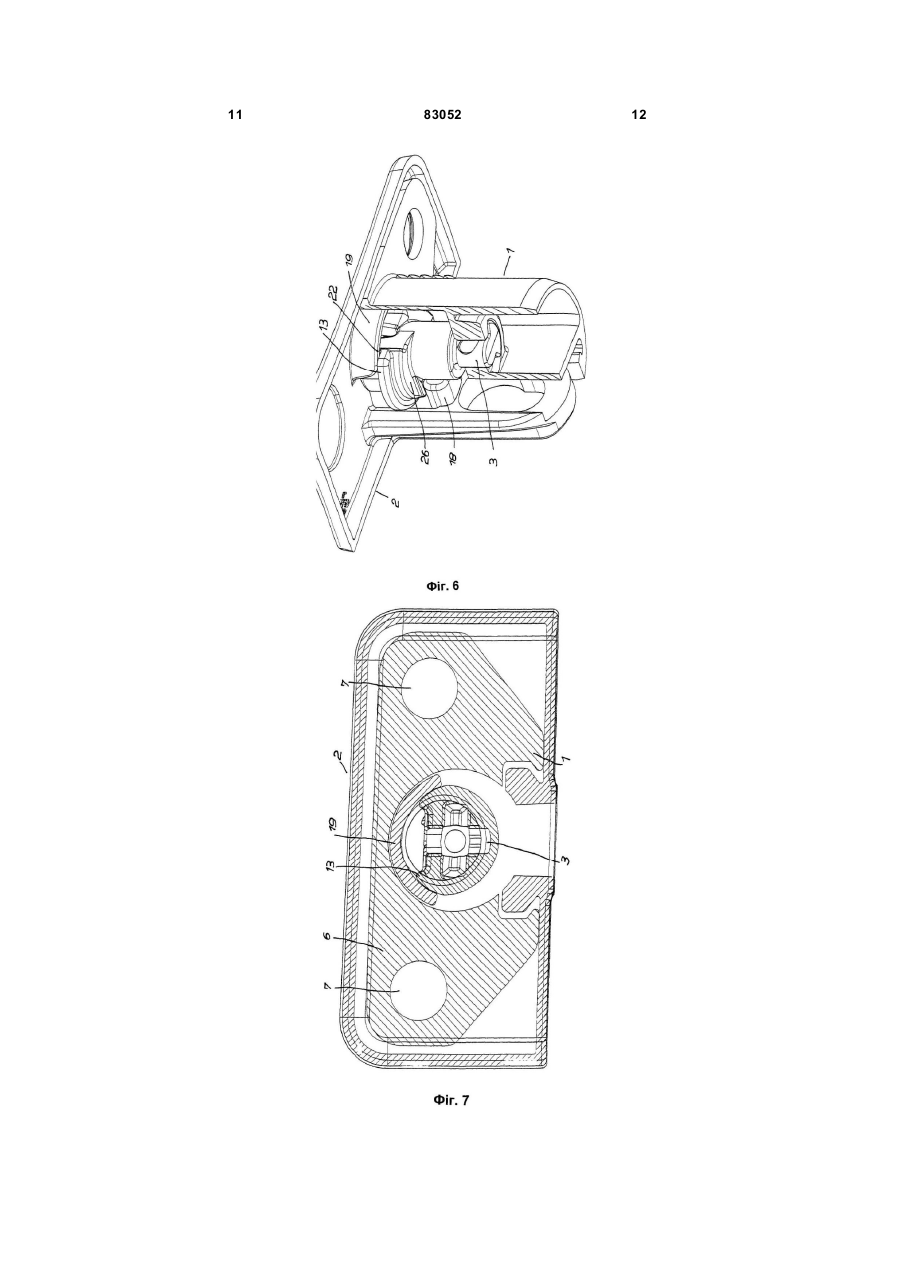

1. З'єднувальний вузол для панелей, зокрема для полиць, що містить встановлюваний в отвір однієї деталі тримач (1), в який в осьовому напрямку вводиться сполучений з іншою деталлю кріпильний елемент (2), який відрізняється тим, що у тримачі (1) встановлена з можливістю повороту з розімкненого у замкнуте положення затискна деталь (3), між затискною деталлю (3) і стінкою тримача (1) для обпирання на окружність головки (12) затискної деталі розміщений опорний елемент (19), і головка (12) затискної деталі, яка має ексцентричну форму, при вкручуванні затискної деталі (3) у її з'єднувальне положення натискається опорним елементом (19), при цьому кріпильний елемент (2) притискається до утримувача (1). 2. З'єднувальний вузол за п. 1, який відрізняється тим, що опорний елемент (19) виконаний у вигляді дугоподібного стінового елемента, який частково охоплює затискну деталь (3) і розташований в її осьовому напрямку. 3. З'єднувальний вузол за пп. 1 або 2, який відрізняється тим, що затискна деталь (3) виконана з фланцем (13), прилягаючим до нижньої кромки (22) опорного елемента (19). 4. З'єднувальний вузол за одним або кількома попередніми пунктами, який відрізняється тим, що фланець (13) піднімається проти напрямку повороту затискної деталі у замкнуте положення. 5. З'єднувальний вузол за одним з попередніх пунктів, який відрізняється тим, що на кріпильному елементі (2) виконаний виступ (18), який пролягає у тримачі (1) до затискної деталі (3) поперечно його поздовжній осі. 6. З'єднувальний вузол за п. 5, який відрізняється тим, що затискна деталь (3) виконана з упором (26), взаємодіючим з виступом (18), для обмеження її повороту за межі замкнутого положення. 2 (19) 1 3 83052 4 кінці затискної деталі (3) виконані один або декіль ка шліців (26) для зачеплення з інструментом. Винахід стосується з'єднувального вузла для панелей, зокрема, для полиць, який містить тримач, що вводиться в отвір однієї деталі, в який приблизно в осьовому напрямку вводиться сполучений з іншою деталлю кріпильний елемент. В одній з відомих форм виконання такого роду з'єднувальних вузлів у тримачі з можливістю повороту встановлена стопорна шайба, яка входить в паз кріпильного елемента. При цьому опорні поверхні паза і стопорної шайби піднімаються у протилежних напрямках, в результаті чого кріпильний елемент притискається до тримача в осьовому напрямку. В іншому відомому з'єднувальному вузлі кріпильний елемент виконаний у вигляді затискної деталі з отвором, причому в цей отвір входить поворотний встановлений у тримачі фіксатор. Хоча завдяки цьому досягається як горизонтальне, так і вертикальне затягування, проте при цьому затискна деталь затягується поперечно напрямку її встановлення, внаслідок чого на неї діють зрізувальні зусилля. В основу винаходу поставлена задача забезпечення притискання один до одного елементів з'єднувального вузла і, отже, панелей або подібних їм деталей, як у поздовжньому, так і в поперечному напрямку з'єднувального вузла з виключенням дії на елементи цього вузла будь-яких зрізувальних зусиль. Поставлена задача вирішується тим, що у тримачі встановлена з можливістю повороту з розімкненого у замкнуте положення затискна деталь або подібний їй елемент, причому між цією затискною деталлю і стінкою тримача по периметру затискної деталі розміщений опорний елемент, а затискна деталь і/або опорний елемент для їх взаємного притискання мають криволінійне стовщення особливої форми або ж виконані щонайменше частково з ексцентричною конфігурацією. Особливо переважна форма виконання опорного елемента передбачає його виконання у вигляді дугоподібного стінового елемента, частково охоплюючого затискну деталь і розташованого приблизно в осьовому напрямку. Затискна деталь переважно виконана з фланцем, що прилягає до нижнього краю опорного елемента, завдяки чому забезпечується осьове розташування затискної деталі. Крім того, для фіксації затискної деталі служить виконаний на кріпильному елементі виступ, який пролягає у тримачі до затискної деталі поперечно його поздовжній осі. При цьому вказаний виступ переважно розташований під фланцем затискної деталі. Більш прийнятно виконувати тримач трубчастим і щонайменше частково оснащувати його прорізом, що проходить в осьовому напрямку. При цьому на кромках прорізу виконані напрямні пази у формі ластівчина хвоста, що проходять з нахилом вниз і всередину для приймання кріпильного елемента. Як опора для затискної деталі тримач оснащений поперечним опорним елементом, який з міркувань стійкості додатково підсилений поперечною стінкою, що проходить в осьовому напрямку. Сама затискна деталь має на своєму нижньому кінці напрямний хвостовик зі стопорною шайбою, а поперечний опорний елемент - відповідний отвір, причому стопорна шайба підтримує знизу поперечний опорний елемент щонайменше у замкнутому положенні затискної деталі. Переважно тримач для забезпечення опори на утримуючу панель оснащений одним або декількома виступаючими назовні виконаними у вигляді пластин крилами з отворами для гвинтів або подібних їм деталей. Кріпильний елемент виконаний у вигляді виступаючої над тримачем закривної пластини з скобою, розташованою перпендикулярно цій пластині, що вводиться у напрямні пази тримача і виконана з виступом, спрямованим поперечно поздовжній осі тримача. Наявність такої пластини дозволяє закривати гвинти, які служать для закріплення тримача. У самій скобі виконані щонайменше один, переважно ж два отвори для кріпильних гвинтів або подібних їм деталей. Разом з цим закривна пластина виконана з отвором для затискної деталі, а на її протилежному опорному хвостовику кінці виконані один або декілька шліців для зачеплення з інструментом. Приклад здійснення винаходу поданий на кресленнях, де на Фіг.1 показаний в аксонометрії тримач із затискною деталлю перед її встановленням у тримач, аксонометрія; на Фіг.2 - тримач з встановленою затискною деталлю і кріпильним елементом перед його встановленням у тримач, аксонометрія; на Фіг.3 - вигляд ззаду Фіг.2; на Фіг.4 з'єднувальний вузол у зборці, аксонометрія; на Фіг.5 - тримач з встановленими затискною деталлю і кріпильним елементом у розімкненому положенні затискної деталі, у збільшеному масштабі, аксонометрія, вигляд ззаду у частковому розрізі; на Фіг.6 - тримач згідно з Фіг.5 у замкнутому положенні затискної деталі; на Фіг.7 - поперечний розріз Фіг.5; на Фіг.8 - поперечний розріз Фіг.6; на Фіг.9 - поперечний розріз двох панелей, сполучених з'єднувальним вузлом. Як показано на Фіг.1 і 2, з'єднувальний вузол складається з трьох елементів, а саме з тримача 1, кріпильного елемента 2 і затискної деталі 3. Тримач 1 складається з трубчастої основи 4, виконаної з поздовжнім прорізом 5, що проходить в осьовому напрямку тримача. На верхньому кінці трубчастої основи 4, зокрема, для з'єднання пористих панелей, передбачені два виконаних у вигляді пластин крила 6, виступаючих назовні від бічної поверхні трубчастої основи 4 і виконаних з отворами 7 для не показаних на кресленнях кріпильних гвинтів. Цими крилами тримач 1 спирається на поверхню панелі 8 (Фіг.9), з якою він з'єднаний кріпильними гвинтами. Приблизно у центрі трубчастої основи 4 розміщений поперечний опорний 5 елемент 9, який додатково спирається на розташовану в осьовому напрямку поперечну стінку 10. Поперечний опорний елемент 9 виконаний з отвором 11 для затискної деталі 3. Затискна деталь 3 розміщена з можливістю повороту у трубчастій основі 4 тримача 1 на поперечному опорному елементі 9. У нижній частині головки 12 затискної деталі 3 виконаний зрізаний з одного боку фланець 13, який злегка піднімається при повороті затискної деталі 3 у замкнуте положення проти напрямку її повороту. На нижньому торці затискної деталі 3 передбачений опорний хвостовик 14, який входить у зачеплення з отвором 11 у поперечному опорному елементі 9 і підтримує його знизу за допомогою стопорної шайби 15 щонайменше у замкнутому положенні з'єднувального вузла. Отвір 11 виконаний таким чином, щоб затискна деталь 3 щонайменше при розімкненому положенні з'єднувального вузла, показаному на Фіг.4, могла бути встановлена в отворі 11 поперечного опорного елемента 9 разом з опорним хвостовиком 14 і стопорною шайбою 15. При повороті затискної деталі у замкнуте положення, показане на Фіг.5, поперечний опорний елемент 9 підтримується стопорною шайбою 15, завдяки чому затискна деталь 3 зберігає своє осьове розташування. Крім того, затискна деталь 3 виконана з розташованим під фланцем 13 упором 26 (Фіг.6), функція якого буде описана далі. Кріпильний елемент 2 складається з пластини 16, що закриває тримач 1 з його крилами 6, і перпендикулярно до неї розташованої скоби 17. На скобі 17 виконаний спрямований всередину з'єднувального вузла поперечно його осі виступ 18 для контакту з затискною деталлю 3 та її стопоріння. На пластині 16 розміщена дугоподібна стінова деталь 19, розташована навпроти скоби 17, що виступає вниз в осьовому напрямку скоби і частково охоплює головку 12 затискної деталі 3. Крім того, скоба 17 має на своїй задній кромці дві на 83052 6 прямні рейки 20, які входять у виконані у вигляді ластівчина хвоста напрямні пази 21, передбачені на краях поздовжнього прорізу 5 тримача 1 і спрямовані відносно до них похило вниз. Тримач 1 може вводитися тільки тоді, коли затискна деталь 3 знаходитися у розімкненому положенні (Фіг.4). При повороті затискної деталі 3 за годинниковою стрілкою виконана з ексцентриситетом головка 12 затискної деталі 3 притискається до виконуючого функцію опорного елемента стінового елемента 19, в результаті чого кріпильний елемент 2 притискається до тримача 1. Завдяки підійманню фланця 13, який прилягає до нижньої кромки 22 стінового елемента 19, одночасно відбувається також притискання кріпильного елемента 2 до тримача 1 в осьовому напрямку. Все це забезпечує надійне з'єднання цих елементів як у вертикальному, так і в горизонтальному напрямках, що також стосується сполучених з ними панелей 8, 23 (Фіг.9). Для перешкоджання подальшому повороту затискної деталі 3 шляхом приведення її у положення стопоріння забезпечується прилягання упора 26 до виступу 18. Ці елементи також без проблем можуть бути знову роз'єднані один з одним шляхом зворотного повороту затискної деталі 3 із замкнутого положення (Фіг.5) в розімкнене (Фіг.4). Для спрощення встановлення затискної деталі 3 у пластині 16 виконано звільняючий затискну деталь 3 отвір 24, а у затискній деталі 3 - один або декілька шліців 26 для зчеплення з інструментом. На Фіг.7 і 8 подані в розрізі відповідні взаємні позиції тримача 1 і кріпильного елемента 2 в обох крайніх положеннях затискної деталі 3. При цьому на Фіг.7 показано розімкнене, а на Фіг.8 - замкнуте положення затискної деталі 3. На Фіг.9 показано використання з'єднувального вузла як полицю, причому тримач 1 знаходиться в отворі панелі 8, а кріпильний елемент 2 закріплений гвинтом 27 на другій панелі 23. 7 83052 8 9 83052 10 11 83052 12 13 83052 14 15 Комп’ютерна верстка Л. Купенко 83052 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
