Грейфер

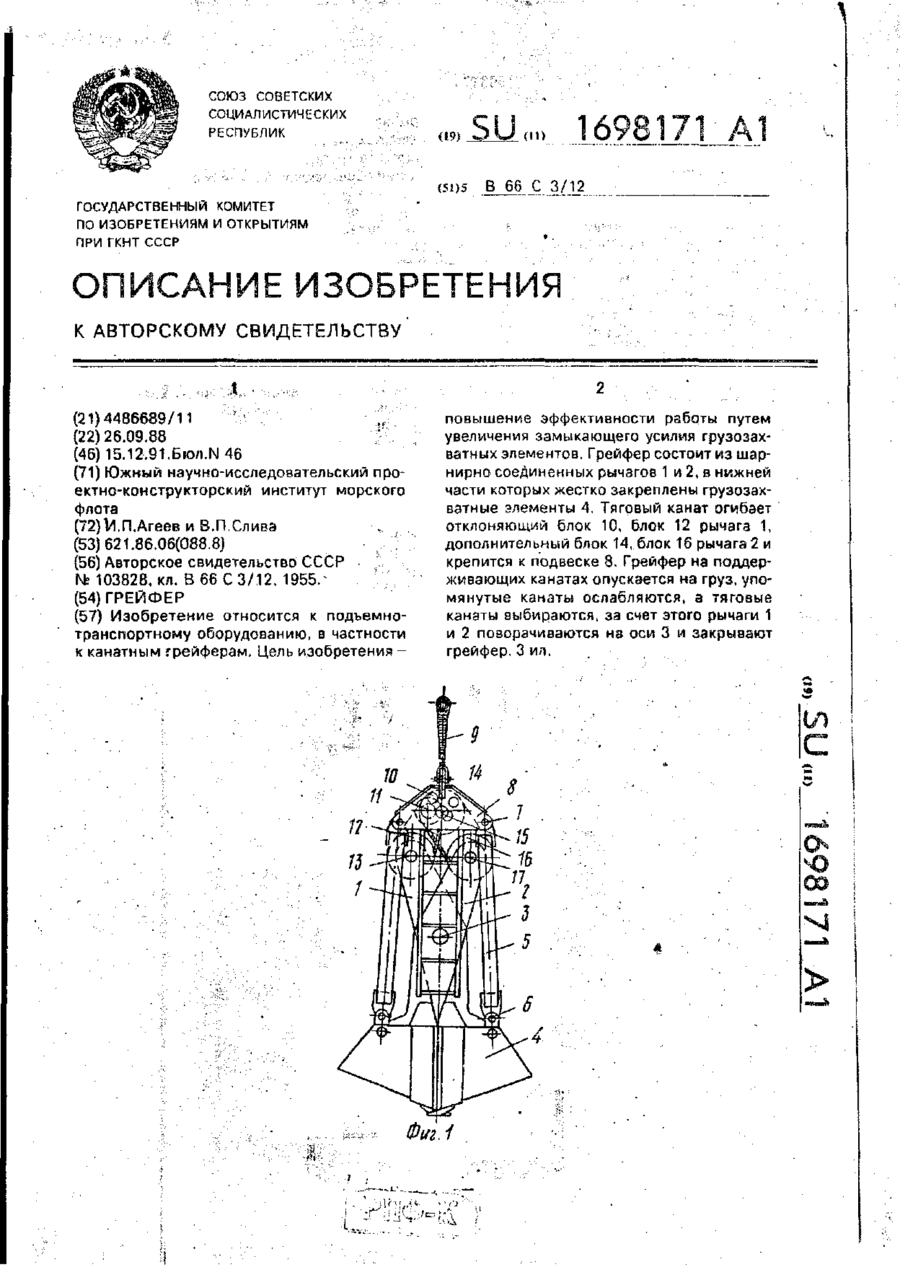

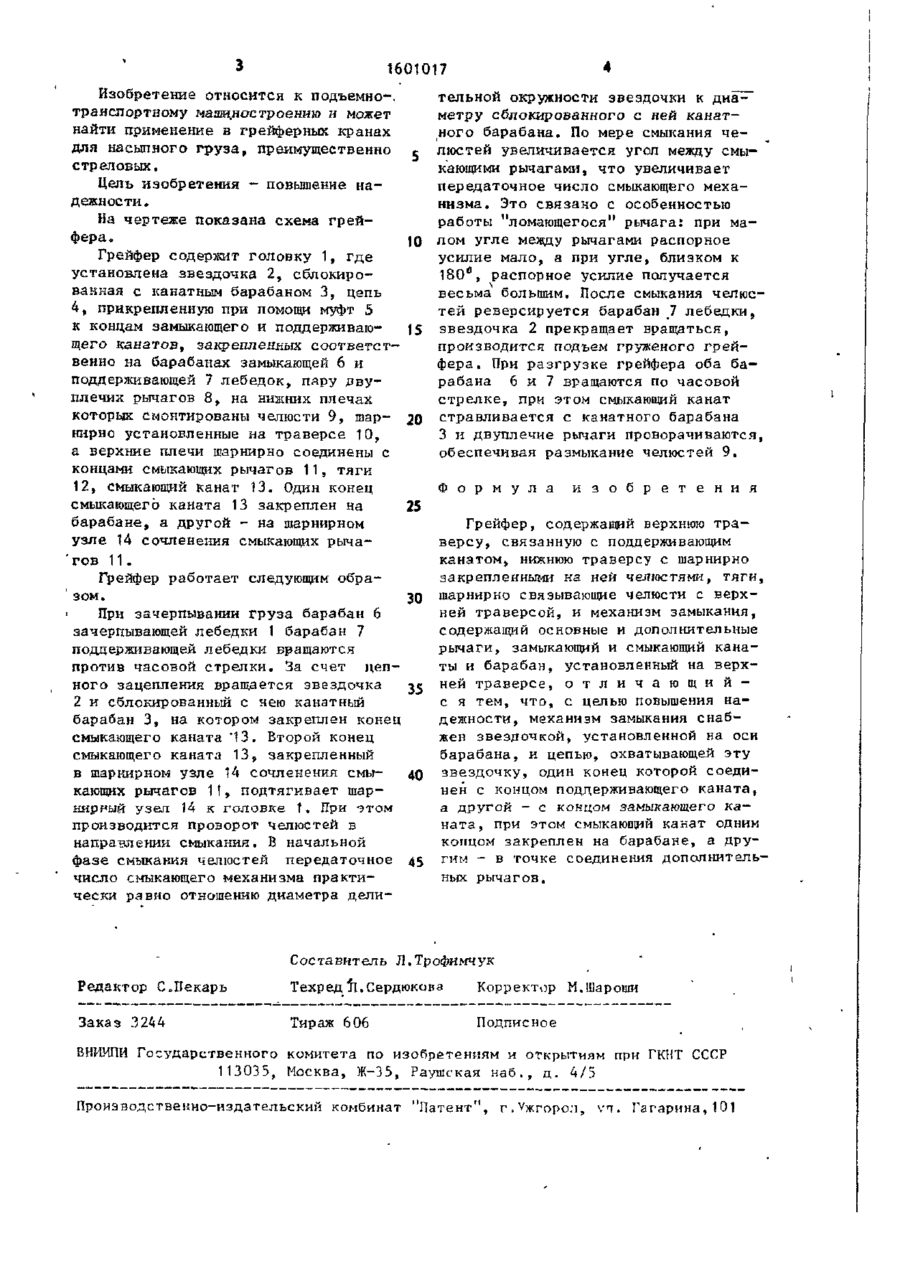

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТ!' РЕСПУБЛИК «9» ($1)5 В 66 С 3/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И 0ТКРЬП*МЯ(4 ПРИ ГИНТ СССР 1 (21) 4375622/31-11 (22) 08.02.88 (46) 23.10.90. Бюл. К 39 * (71) Харьковский политехнический институт им.В.И.Ленина (72) Г.В.Вишневецкий, Б.А.Коваленко, С.А.Пашкина и Н.А.Петренко (53) 621.86.061 (088.8) (56) Авторское свидетельство СССР № 1532518, кл. В 66 С 3/02, 18.01.88 (54) ГРЕЙФЕР 1(57) Изобретение относится к подъемно-транспортному машиностроению и может найти применение в грейферных гранях. Цель изобретения - повышение надежности. Грейфер содержит головку I , где установлена звездочка 2, сблокированная с канатным барабаном 3, цепь 4 , прикрепленную при помощи муфт 5 к концам замыкающего и поддерживающего канатов, закрепленных соответственно на барабанах замыкающей 6 и поддерживающей 7 лебедок, пару двуплечих рычагов 8, на нижних плечах которых смонтированы челюсти 9, шарнирно установленные на траверсе 10, а верхние плечи шарнирно соегшчены с концами смыкающих рачз' ов И , тип' 12 и смыкающий канат J 3 . Пднн Fnveu смыкающего каната 13 ча'-реплеи на барабане, а другой - *м тлрнирчом узле сочленений гмыкакчдих рьг- агов II. 1 ил. Х ^ 1601017 Изобретение относится к подъемно-, транспортному машиностроению и может найти применение в грейферных кранах для насыпного груза, преимущественно стреловых. Цель изобретения - повышение надежности. На чертеже показана схема грейфера. Грейфер содержит головку 1, где установлена звездочка 2, сблокированная с канатным барабаном 3, цепь 4, прикрепленную при помогай муфт 5 к концам замыкающего и поддерживающего канатов, закрепленных соответственно на барабанах замыкающей 6 и поддерживающей 7 лебедок, пару двуплечих рычагов 8, на нижних плечах которых смонтированы челюсти 9, шарнирно установленные на траверсе 10, а верхние плечи шарнирно соединены с концами смыкаюцрх рычагов 11, тяги 12, смыкающий канат 13. Один конец смыкающего каната 13 закреплен на барабане, а другой - на шарнирном узле 14 сочленения смыкающих рыча' г о в 11. Грейфер работает следующим обра'зом. • При зачерпывании груза барабан 6 зачерпывающей лебедки 1 барабан 7 поддерживающей лебедки вращаются против часовой стрелки. За счет цепного зацепления вращается звездочка 2 и сблокированный с нею канатный барабан 3, на котором закреплен конец смыкающего каната "13. Второй конец смыкающего каната 13, закрепленный в шарнирном узле 14 сочленения смыкающих рычагов 11, подтягивает шарнирный узел ?4 к головке Т. При этом производится проворот челюстей в направлении смыкания. В начальной фазе смыкания челюстей передаточное число смыкающего механизма практически равно отношению диаметра дели тельной окружности звездочки к диаметру сблокированного с ней канатного барабана. По мере смыкания ч е 5 люстей увеличивается угол между смыкающими рычагами, что увеличивает передаточное число смыкающего механизма. Это связано с особенностью работы "ломающегося" рычага: при малом угле между рычагами распорное 10 усилие мало, а при угле, близком к 1 8 0 е , распорное усилие получается весьма большим. После смыкания челюстей реверсируется барабан 7 лебедки, 15 звездочка 2 прекращает вращаться, производится подъем груженого грейфера. При разгрузке грейфера оба барабана 6 и 7 вращаются по часовой стрелке, при этом смыкающий канат 20 стравливается с канатного барабана 3 и двуплечие рычаги проворачиваются, обеспечивая размыкание челюстей 9. 25 Ф о р м у л а и з о б р е т е н и я Грейфер, содержащий верхнюю траверсу, связанную с поддерживающим канатом, нижнюю траверсу с шарнирно закрепленными на ней челюстями, тяги, шарнирно связывающие челюсти с верх30 ней траверсой, и механизм замыкания, содержащий основные и дополнительные рычаги, замыкающий и смыкающий канаты и барабан, установленный на верх35 ней траверсе, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности, механизм замыкания снабжен звездочкой, установленной на оси барабана, и цепью, охватывающей эту звездочку, один конец которой соедидо нен с концом поддерживающего каната, а другой - с концом замыкающего к а ната, при этом смыкающий канат одним концом закреплен на барабане, а другим - в точке соединения дополнитель45 ных рычагов. Составитель Л.Трофимчук Редактор С.Пекарь Техред fl. Сердюков а Корректор М.Шароши Заказ 3244 Тираж 606 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгорол, VT. Гагарина,101
