Грейфер

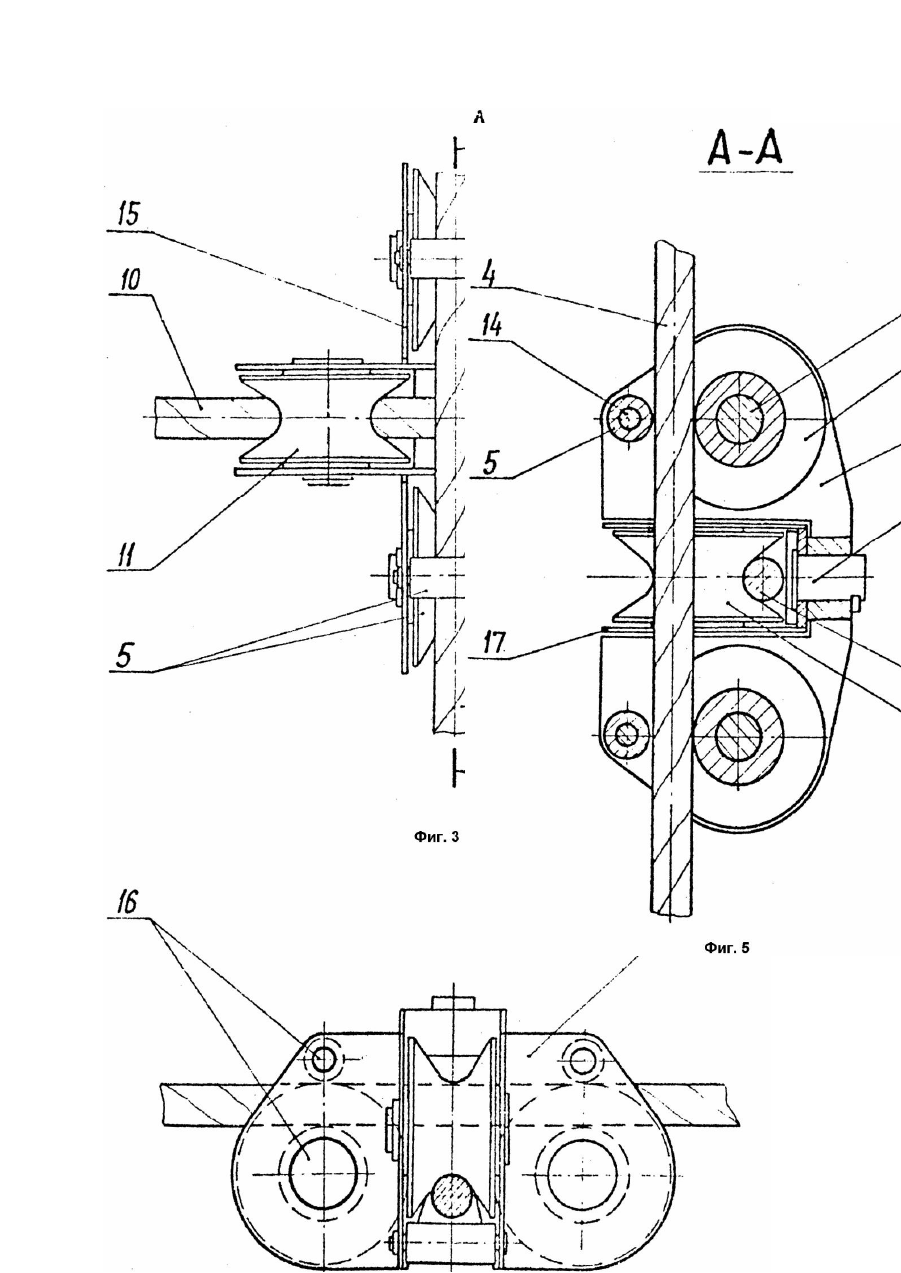

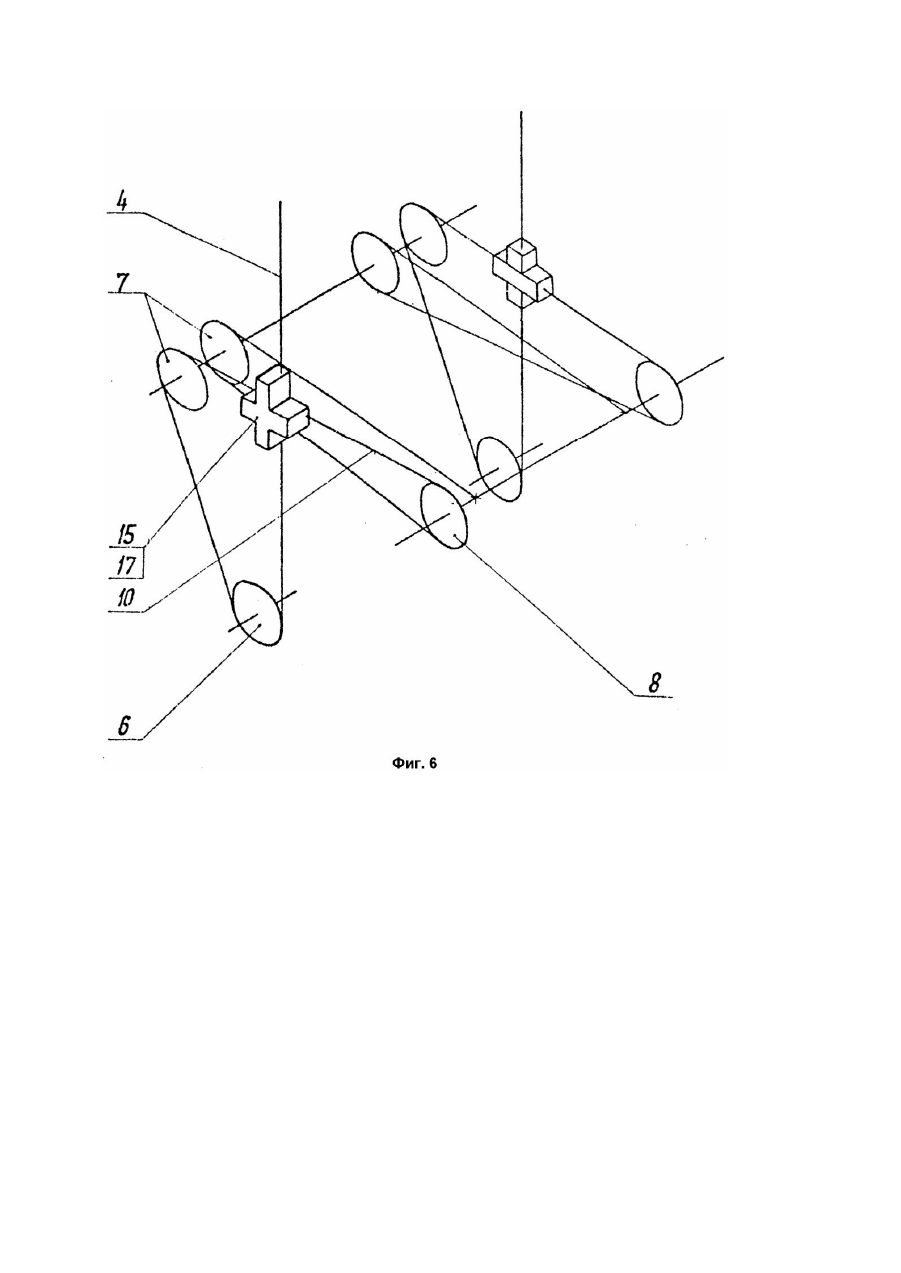

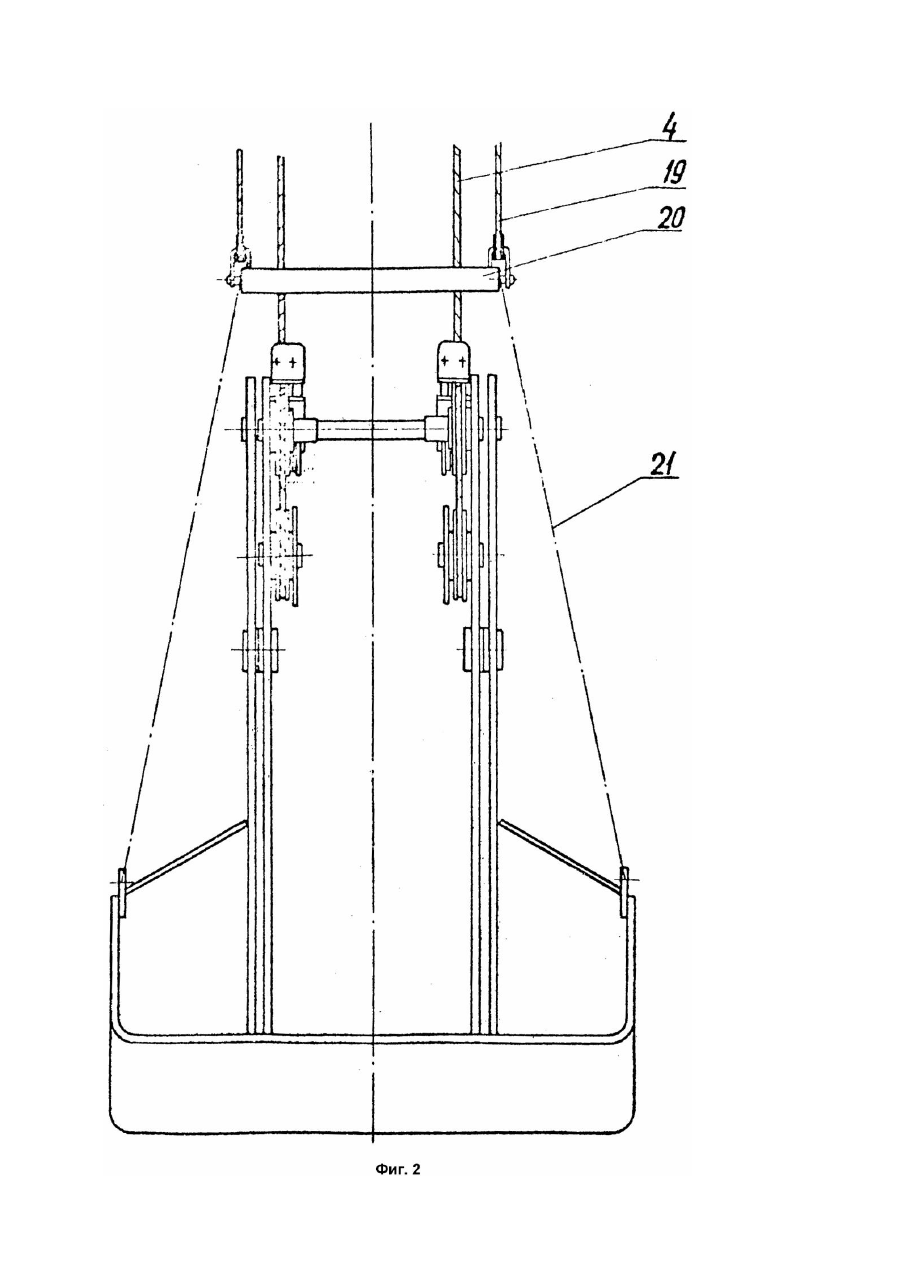

Изобретение относится к подъемнотранспортному оборудованию, в частности, к канатным грейферам и может быть использовано в морских и речных портах, в строительстве, на металлургических заводах и т.д. Цель изобретения - уменьшение износа замыкающего каната. На фиг.1 показан общий вид грейфера; на фиг.2 - то же, вид слева; на фиг.3 -вертикальный и горизонтальный корпуса с направляющими роликами; на фиг.4 - то же, вид сверху; на фиг.5 то же, разрез А - А фиг.3; на фиг.6 - схема замыкающего полиспаста грейфера. Грейфер состоит из двух челюстей 1, жестко соединенных с рычагом 2, Рычаги 2 соединены между собой шарнирно посредством оси 3. На замыкающем канате 4 расположены, с возможностью перемещения блоки 5, снабженные прижимными роликами 25. В верхних частях рычагов 2 расположены блоки 6, 7 и 8, шарнирно закрепленные на осях 9, 12 и 13. Блоки 6, 7 и 8, огибаемые замыкающим канатом 4, образуют замыкающий полиспаст. На крайней горизонтальной ветви 10 полиспаста установлены с возможностью перемещения по ней, направляющие блоки 11, с прижимными роликами 25. Направляющие блоки 5 установлены на осях 14, расположенных горизонтально и жестко закрепленных в вертикальном корпусе 15. Направляющие блоки 11 установлены на вертикальных осях 16, жестко закрепленных в горизонтальном корпусе 17. Вертикальный 15 и горизонтальный 17 корпуса выполнены, например, из двух жестко соединенных между собой листов, причем между листами размещены ролики. Корпусу 15 и 17 шарнирно соединены между собой посредством оси 18, жестко закрепленной в корпусе 17 и шарнирно соединенной с корпусом 15. При этом оси замыкающего каната 4 и крайней горизонтальной ветви 10 полиспаста разнесены на расстояние, большее диаметра каната. Грейфер работает следующим образом, При ослаблении замыкающих канатов 4 грейфер под действием массы рычагов 2 и ковшей 1 открывается, поворачиваясь вокруг оси 3. При этом замыкающие канаты 4 проходят через направляющие блоки 5, размещенные в вертикальном корпусе 15, блоки 6, 7 и направляющие блока 11, размещенные в горизонтальном корпусе 17, блоки 8, 7, При этом замыкающий канат 4 не соприкасается с крайней горизонтальной ветвью 10 полиспаста и одновременно поворачивает направляющие блоки 5, блоки 6, 7, направляющие блоки 11, блоки 8 и 7 вокруг осей 14, 12, 15, 16, 9, 13 соответственно. Грейфер опускается на наклонную поверхность штабеля груза, находящегося на складе. При поднятии замыкающего каната 4 происходит сближение верхних частей рычагов 2, Рычаги 2, поворачиваясь вокруг оси 3, сближают челюсти 1. Происходит зачерпывание груза, грейфер закрывается.
