Грейфер

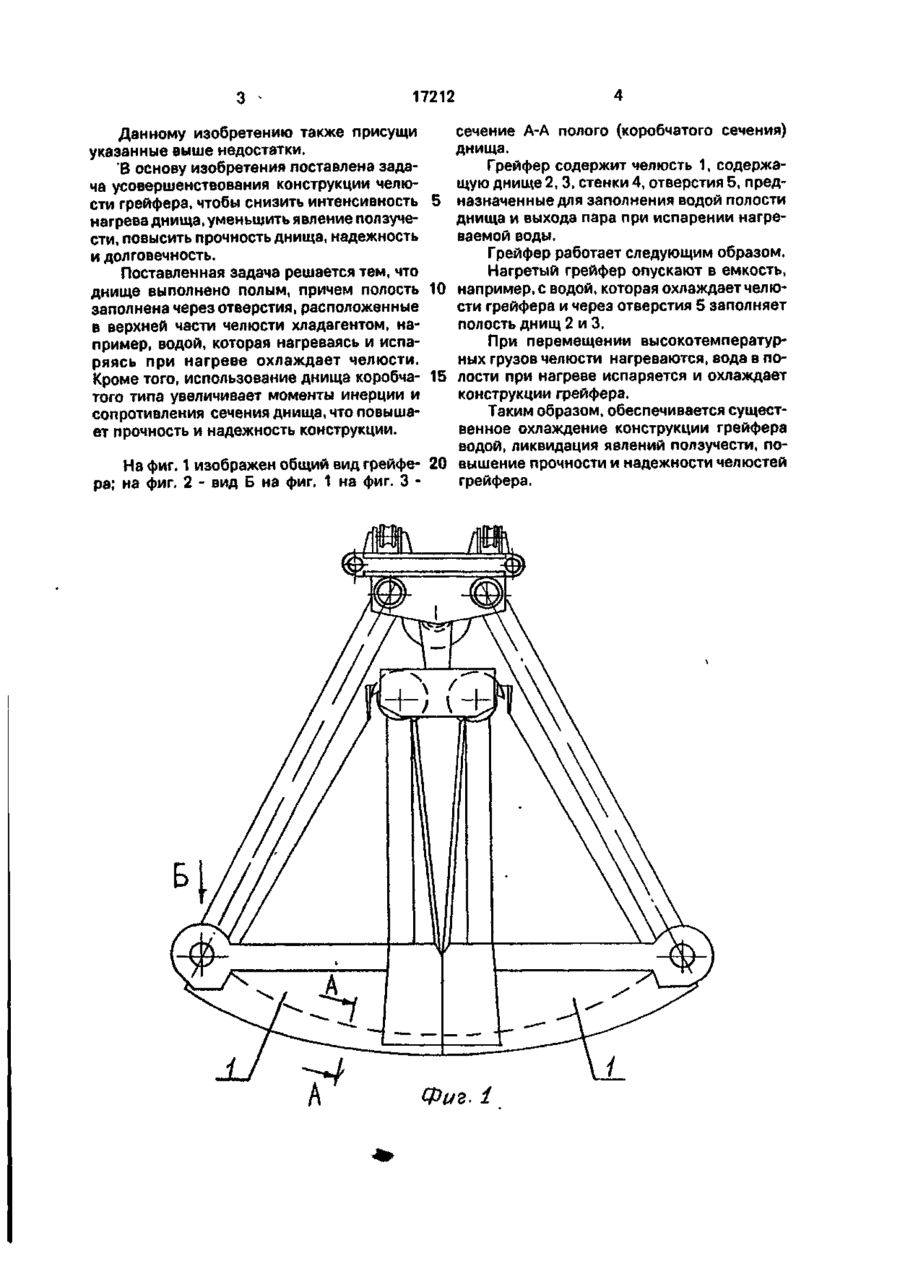

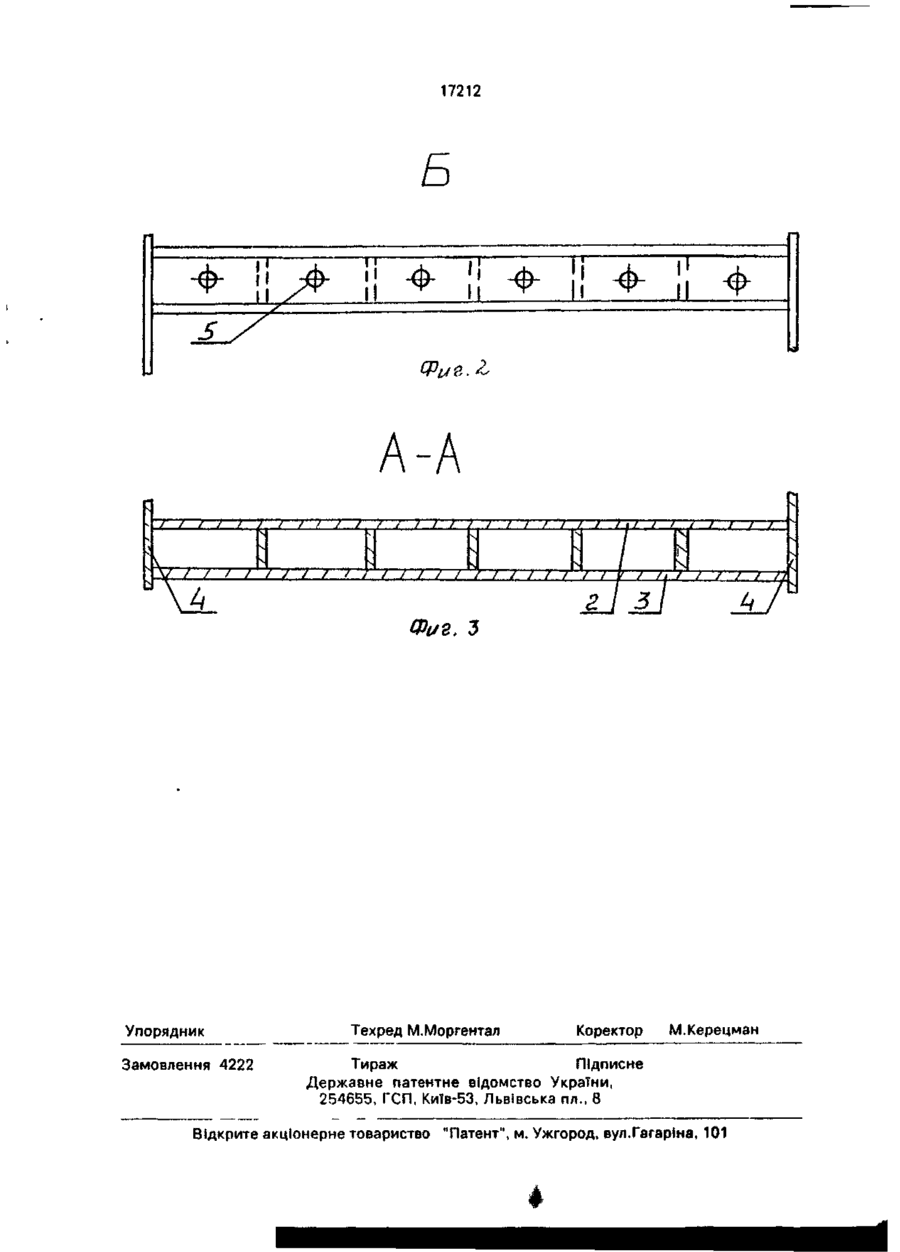

Грейфер, содержащий челюсти, состоящие из поглого днища с режущей кромкой и боковые стенки, о т л и ч а ю щ и й с я тем, что челюсти снабжены отверстиями для заполнения полости хладоагентом, причем отверстия расположены в верхней части челюсти. фера выше 300°С имеет место непрерывная под действием нагрузок деформация или ползучесть, которую, как весьма важный фактор, необходимо учитывать при проектировании грейферов. Кроме того, днище челюсти с режущей кромкой является наиболее нагруженным элементом, испытывающем, кроме предельных нагрузок, еще и абразивный износ, усугубляемый явлением ползучести. При повышении температуры воздействия нагрузок и абразивный износ резко снижает надежность и долговечность челюсти грейфера. Наиболее близким по своим конструктивным признакам и технической сущности является изобретение по авт. св. СССР № 954355, кл. 66 С 3/00, содержащее боковые стенки и днище с режущей кромкой, которое имеет патрубки для подвода сжатого воздуха (или отработанных газов), расположенные в днище, а в режущей кромке и в наружной поверхности днища выполнены отверстия, соединенные с патрубками. С > ю 17212 сечение А-А полого (коробчатого сечения) Данному изобретению также присущи днища. указанные выше недостатки. Грейфер содержит челюсть 1, содержаВ основу изобретения поставлена задащую днище 2, 3, стенки 4, отверстия 5, предча усовершенствования конструкции челюсти грейфера, чтобы снизить интенсивность 5 назначенные для заполнения водой полости днища и выхода пара при испарении нагренагрева днища, уменьшить явление ползучеваемой воды. сти, повысить прочность днища, надежность Грейфер работает следующим образом. и долговечность. Нагретый грейфер опускают в емкость, Поставленная задача решается тем, что днище выполнено полым, причем полость 10 например, с водой, которая охлаждает челюсти грейфера и через отверстия 5 заполняет заполнена через отверстия, расположенные полость днищ 2 и 3. в верхней части челюсти хладагентом, наПри перемещении высокотемпературпример, водой, которая нагреваясь и испаных грузов челюсти нагреваются, вода в поряясь при нагреве охлаждает челюсти. Кроме того, использование днища коробча- 15 лости при нагреве испаряется и охлаждает конструкции грейфера. того типа увеличивает моменты инерции и Таким образом, обеспечивается сущестсопротивления сечения днища, что повышавенное охлаждение конструкции грейфера ет прочность и надежность конструкции. водой, ликвидация явлений ползучести, поНа фиг. 1 изображен общий вид грейфе- 20 вышение прочности и надежности челюстей грейфера. ра; на фиг. 2 - вид Б на фиг. 1 на фиг. 3 Фиг. 1 17212 Б II тт 11 Фиг А-А у / / / / / / / / t і / / / / /7 7 / / / /''/ / / /І V J / J ; /у ,З Упорядник Замовлення 4222 Техред М.Моргентал Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
