Вибухова речовина

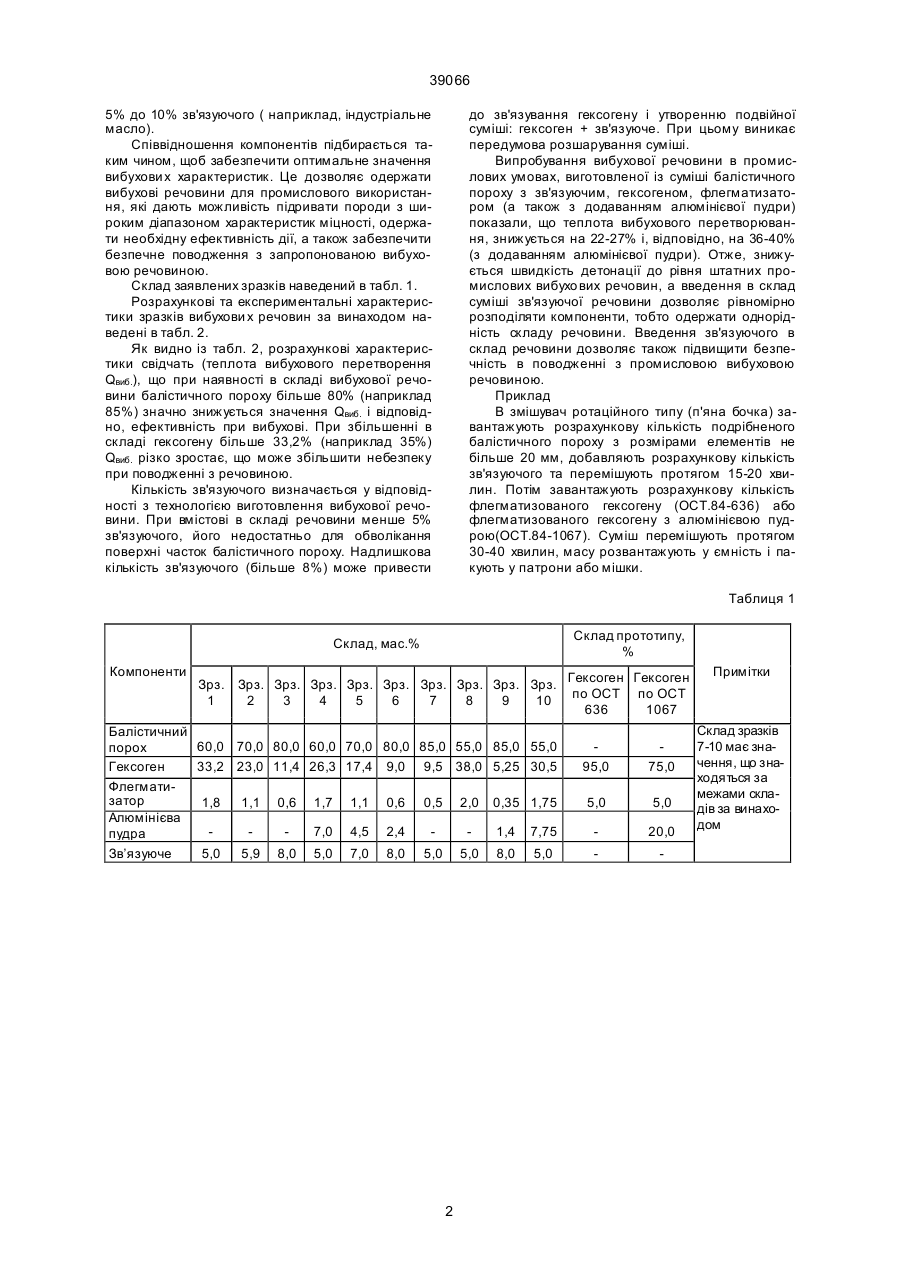

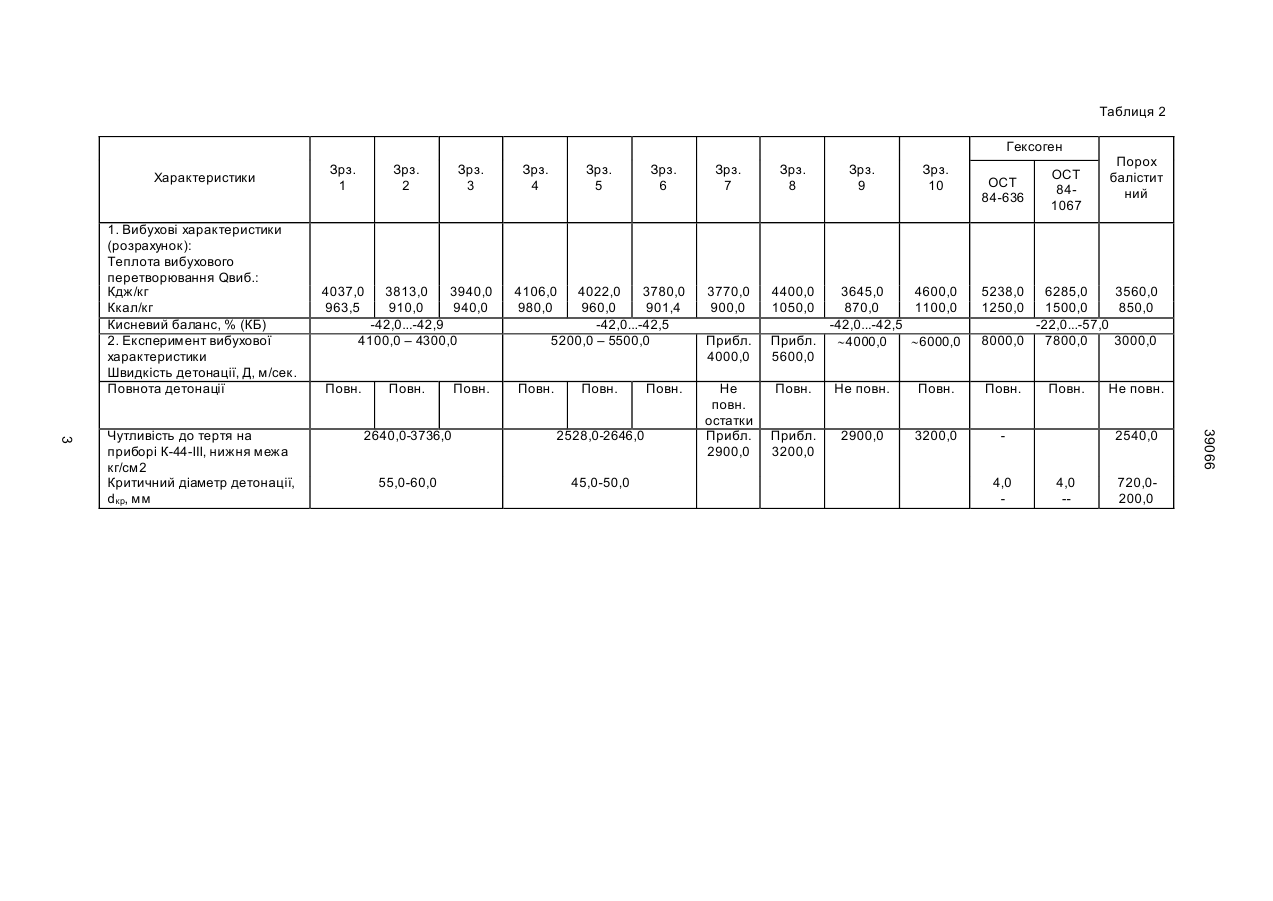

1.Вибухова речовина, що містить гексоген і флегматизатор, яка відрізняється тим, що додатково містить балістичний порох подрібнений і зв'язуюче, наприклад, індустріальне масло, при наступному співвідношенні компонентів, мас.%: 39066 5% до 10% зв'язуючого ( наприклад, індустріальне масло). Співвідношення компонентів підбирається таким чином, щоб забезпечити оптимальне значення вибухови х характеристик. Це дозволяє одержати вибухові речовини для промислового використання, які дають можливість підривати породи з широким діапазоном характеристик міцності, одержати необхідну ефективність дії, а також забезпечити безпечне поводження з запропонованою вибуховою речовиною. Склад заявлених зразків наведений в табл. 1. Розрахункові та експериментальні характеристики зразків вибухови х речовин за винаходом наведені в табл. 2. Як видно із табл. 2, розрахункові характеристики свідчать (теплота вибухового перетворення Qвиб.), що при наявності в складі вибухової речовини балістичного пороху більше 80% (наприклад 85%) значно знижується значення Qвиб. і відповідно, ефективність при вибухові. При збільшенні в складі гексогену більше 33,2% (наприклад 35%) Qвиб. різко зростає, що може збільшити небезпеку при поводженні з речовиною. Кількість зв'язуючого визначається у відповідності з технологією виготовлення вибухової речовини. При вмістові в складі речовини менше 5% зв'язуючого, його недостатньо для обволікання поверхні часток балістичного пороху. Надлишкова кількість зв'язуючого (більше 8%) може привести до зв'язування гексогену і утворенню подвійної суміші: гексоген + зв'язуюче. При цьому виникає передумова розшарування суміші. Випробування вибухової речовини в промислових умовах, виготовленої із суміші балістичного пороху з зв'язуючим, гексогеном, флегматизатором (а також з додаванням алюмінієвої пудри) показали, що теплота вибухового перетворювання, знижується на 22-27% і, відповідно, на 36-40% (з додаванням алюмінієвої пудри). Отже, знижується швидкість детонації до рівня штатних промислових вибухо вих речовин, а введення в склад суміші зв'язуючої речовини дозволяє рівномірно розподіляти компоненти, тобто одержати однорідність складу речовини. Введення зв'язуючого в склад речовини дозволяє також підвищити безпечність в поводженні з промисловою вибуховою речовиною. Приклад В змішувач ротаційного типу (п'яна бочка) завантажують розрахункову кількість подрібненого балістичного пороху з розмірами елементів не більше 20 мм, добавляють розрахункову кількість зв'язуючого та перемішують протягом 15-20 хвилин. Потім завантажують розрахункову кількість флегматизованого гексогену (ОСТ.84-636) або флегматизованого гексогену з алюмінієвою пудрою(ОСТ.84-1067). Суміш перемішують протягом 30-40 хвилин, масу розвантажують у ємність і пакують у патрони або мішки. Таблиця 1 Склад прототипу, % Склад, мас.% Компоненти Зрз. Зрз. Зрз. Зрз. Зрз. Зрз. Зрз. Зрз. Зрз. Зрз. Гексоген Гексоген по ОСТ по ОСТ 1 2 3 4 5 6 7 8 9 10 636 1067 Балістичний 60,0 70,0 80,0 60,0 70,0 80,0 85,0 55,0 85,0 55,0 порох Гексоген 33,2 23,0 11,4 26,3 17,4 9,0 9,5 38,0 5,25 30,5 Флегматизатор 1,8 1,1 0,6 1,7 1,1 0,6 0,5 2,0 0,35 1,75 Алюмінієва 7,0 4,5 2,4 1,4 7,75 пудра Зв’язуюче 5,0 5,9 8,0 5,0 7,0 8,0 5,0 5,0 8,0 5,0 2 95,0 75,0 5,0 5,0 20,0 Примітки Склад зразків 7-10 має значення, що знаходяться за межами складів за винаходом Таблиця 2 Гексоген Характеристики 1. Вибухові характеристики (розрахунок): Теплота вибухового перетворювання Qвиб.: Кдж/кг Ккал/кг Кисневий баланс, % (КБ) 2. Експеримент вибухової характеристики Швидкість детонації, Д, м/сек. Повнота детонації Зрз. 2 Зрз. 3 4037,0 963,5 3813,0 3940,0 910,0 940,0 -42,0...-42,9 4100,0 – 4300,0 Повн. Повн. Повн. Зрз. 4 Зрз. 5 Зрз. 6 4106,0 980,0 4022,0 3780,0 960,0 901,4 -42,0...-42,5 5200,0 – 5500,0 Повн. Повн. 2640,0-3736,0 2528,0-2646,0 55,0-60,0 45,0-50,0 Повн. Зрз. 7 Зрз. 8 3770,0 900,0 4400,0 1050,0 Прибл. 4000,0 Не повн. остатки Прибл. 2900,0 Зрз. 9 Зрз. 10 3645,0 4600,0 870,0 1100,0 -42,0...-42,5 Прибл. ~4000,0 ~6000,0 5600,0 ОСТ 84-636 ОСТ 841067 Порох балістит ний 5238,0 1250,0 6285,0 3560,0 1500,0 850,0 -22,0...-57,0 8000,0 7800,0 3000,0 Повн. Не повн. Повн. Повн. Прибл. 3200,0 2900,0 3200,0 4,0 Повн. Не повн. 2540,0 4,0 - 720,0200,0 39066 3 Чутливість до тертя на приборі К-44-ІІІ, нижня межа кг/см2 Критичний діаметр детонації, dкр, мм Зрз. 1 39066 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
