Установка для культивування мікроорганізмів

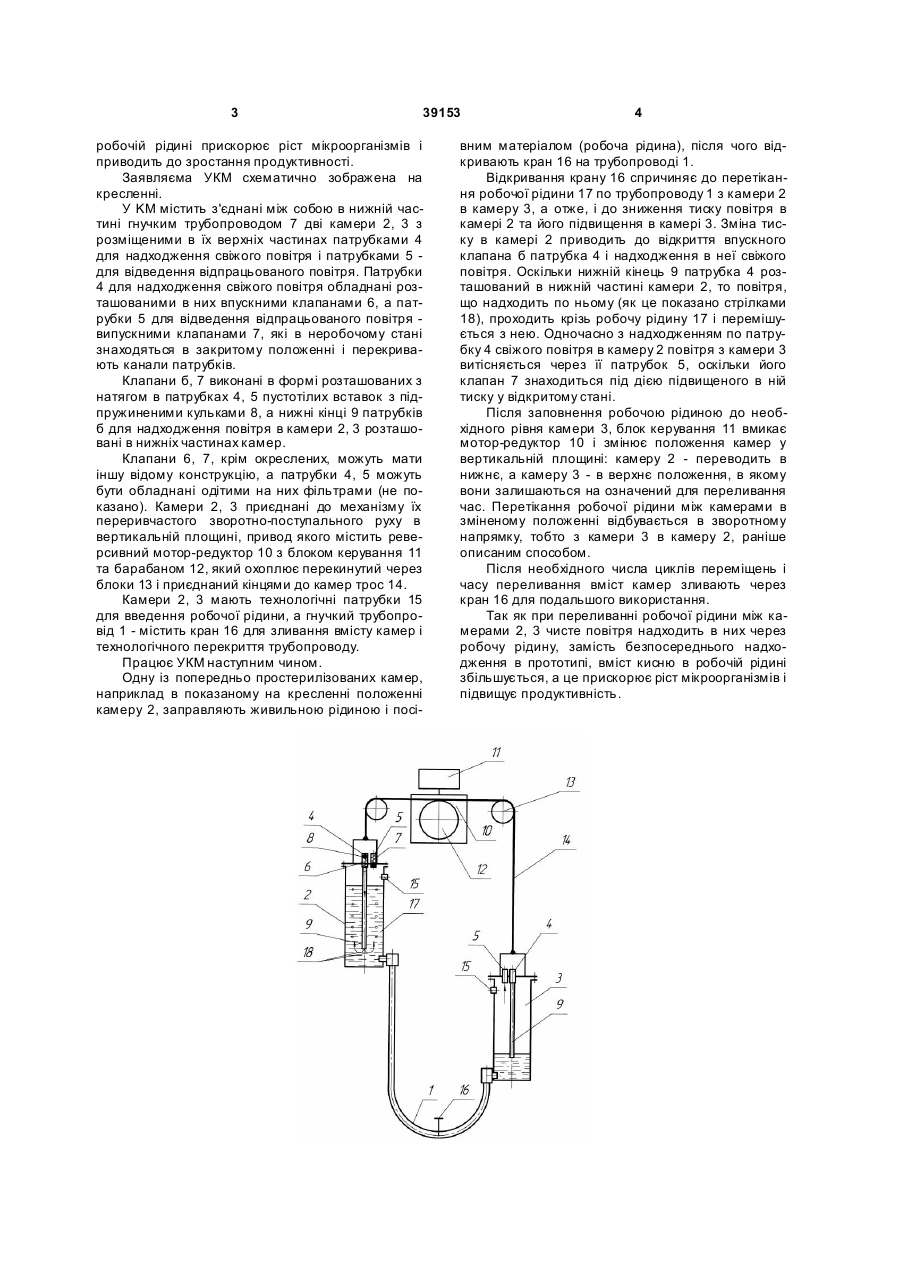

Установка для культивування мікроорганізмів, що містить з'єднані між собою в нижній частині гнучким трубопроводом дві камери з розміщеними в їх верхніх частинах патрубками для надходження свіжого і відведення відпрацьованого повітря, а також механізм зворотно-поступального переміщення камер у вертикальній площині, яка відрізняється тим, що вона обладнана розташованими в патрубках для надходження свіжого повітря впускними, а в патрубках для відведення відпрацьованого повітря - випускними клапанами, при цьому нижні кінці патрубків для подачі свіжого повітря розташовані в нижніх частинах камер. (19) (21) u200810154 (22) 06.08.2008 (24) 10.02.2009 (46) 10.02.2009, Бюл.№ 3, 2009 р. (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, UA, КАРАЧУН ВОЛОДИ МИР ВОЛОДИ МИРОВИЧ, U A, МЕЛЬНИК ВІКТОРІЯ МИКОЛАЇВН А, U A, КАЛІНІНА МИРОСЛАВА ФЕДОРІВНА, UA, ЧЕРЕДНИЧЕНКО ДЕНИС АНАТОЛІЙОВИЧ, U A (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 39153 робочій рідині прискорює ріст мікроорганізмів і приводить до зростання продуктивності. Заявляєма УКМ схематично зображена на кресленні. У KM містить з'єднані між собою в нижній частині гнучким трубопроводом 7 дві камери 2, 3 з розміщеними в їх верхніх частинах патрубками 4 для надходження свіжого повітря і патрубками 5 для відведення відпрацьованого повітря. Патрубки 4 для надходження свіжого повітря обладнані розташованими в них впускними клапанами 6, а патрубки 5 для відведення відпрацьованого повітря випускними клапанами 7, які в неробочому стані знаходяться в закритому положенні і перекривають канали патрубків. Клапани б, 7 виконані в формі розташованих з натягом в патрубках 4, 5 пустотілих вставок з підпружиненими кульками 8, а нижні кінці 9 патрубків б для надходження повітря в камери 2, 3 розташовані в нижніх частинах камер. Клапани 6, 7, крім окреслених, можуть мати іншу відому конструкцію, а патрубки 4, 5 можуть бути обладнані одітими на них фільтрами (не показано). Камери 2, 3 приєднані до механізму їх переривчастого зворотно-поступального руху в вертикальній площині, привод якого містить реверсивний мотор-редуктор 10 з блоком керування 11 та барабаном 12, який охоплює перекинутий через блоки 13 і приєднаний кінцями до камер трос 14. Камери 2, 3 мають технологічні патрубки 15 для введення робочої рідини, а гнучкий трубопровід 1 - містить кран 16 для зливання вмісту камер і технологічного перекриття трубопроводу. Працює УКМ наступним чином. Одну із попередньо простерилізованих камер, наприклад в показаному на кресленні положенні камеру 2, заправляють живильною рідиною і посі 4 вним матеріалом (робоча рідина), після чого відкривають кран 16 на трубопроводі 1. Відкривання крану 16 спричиняє до перетікання робочої рідини 17 по трубопроводу 1 з камери 2 в камеру 3, а отже, і до зниження тиску повітря в камері 2 та його підвищення в камері 3. Зміна тиску в камері 2 приводить до відкриття впускного клапана б патрубка 4 і надходження в неї свіжого повітря. Оскільки нижній кінець 9 патрубка 4 розташований в нижній частині камери 2, то повітря, що надходить по ньому (як це показано стрілками 18), проходить крізь робочу рідину 17 і перемішується з нею. Одночасно з надходженням по патрубку 4 свіжого повітря в камеру 2 повітря з камери 3 витісняється через її патрубок 5, оскільки його клапан 7 знаходиться під дією підвищеного в ній тиску у відкритому стані. Після заповнення робочою рідиною до необхідного рівня камери 3, блок керування 11 вмикає мотор-редуктор 10 і змінює положення камер у вертикальній площині: камеру 2 - переводить в нижнє, а камеру 3 - в верхнє положення, в якому вони залишаються на означений для переливання час. Перетікання робочої рідини між камерами в зміненому положенні відбувається в зворотному напрямку, тобто з камери 3 в камеру 2, раніше описаним способом. Після необхідного числа циклів переміщень і часу переливання вміст камер зливають через кран 16 для подальшого використання. Так як при переливанні робочої рідини між камерами 2, 3 чисте повітря надходить в них через робочу рідину, замість безпосереднього надходження в прототипі, вміст кисню в робочій рідині збільшується, а це прискорює ріст мікроорганізмів і підвищує продуктивність. 5 Комп’ютерна в ерстка Л. Купенко 39153 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
