Штамп для виготовлення виробів з листових полімерних матеріалів

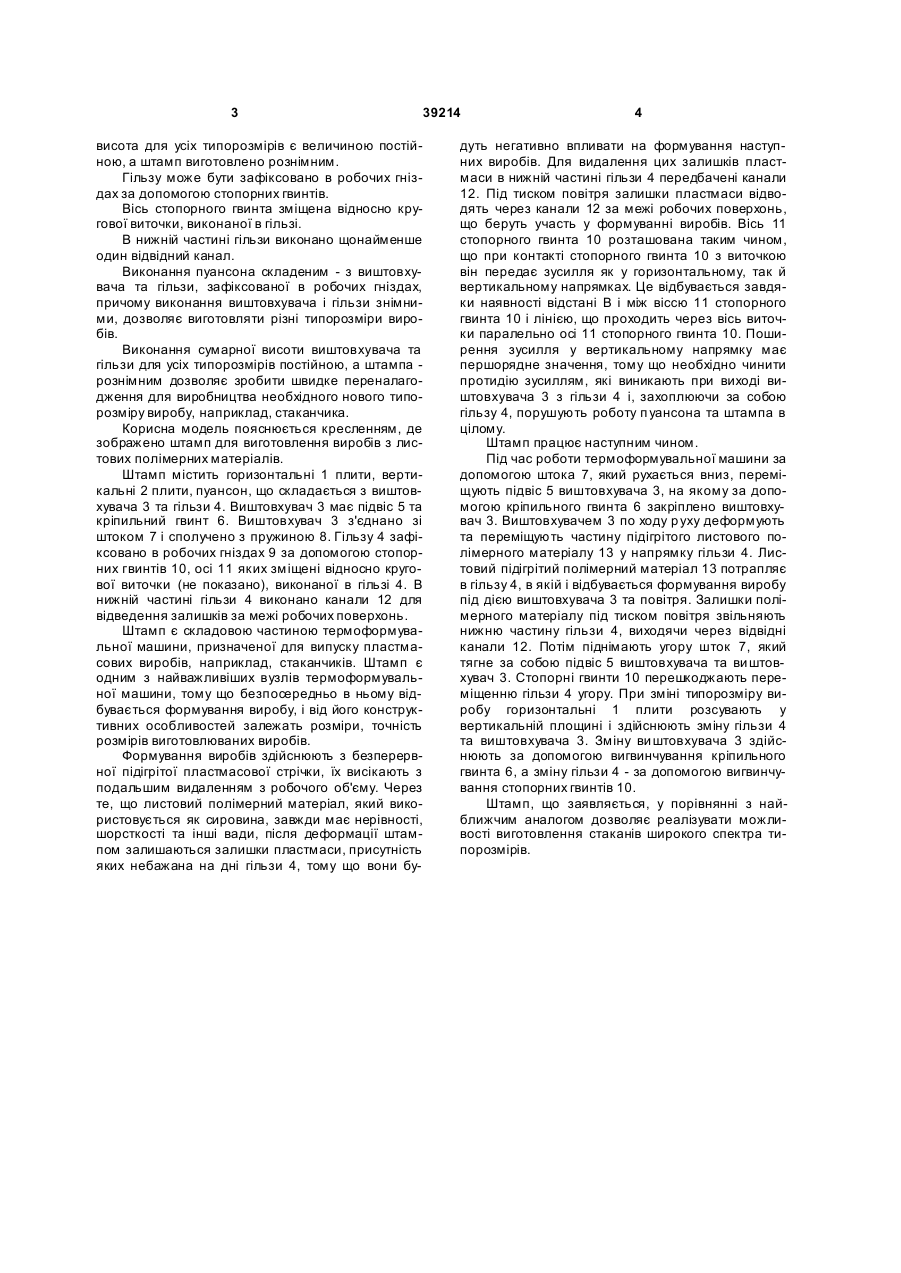

1. Штамп для виготовлення виробів з листових полімерних матеріалів, що містить пуансон, який відрізняється тим, що містить горизонтальні та вертикальні плити, які встановлені з можливістю переміщення, а пуансон виконано складеним з виштовхувача та гільзи, зафіксованої в робочих гніздах, причому виштовхувач і гільза виконані 3 39214 висота для усіх типорозмірів є величиною постійною, а штамп виготовлено рознімним. Гільзу може бути зафіксовано в робочих гніздах за допомогою стопорних гвинтів. Вісь стопорного гвинта зміщена відносно кругової виточки, виконаної в гільзі. В нижній частині гільзи виконано щонайменше один відвідний канал. Виконання пуансона складеним - з виштовхувача та гільзи, зафіксованої в робочих гніздах, причому виконання виштовхувача і гільзи знімними, дозволяє виготовляти різні типорозміри виробів. Виконання сумарної висоти виштовхувача та гільзи для усіх типорозмірів постійною, а штампа рознімним дозволяє зробити швидке переналагодження для виробництва необхідного нового типорозміру виробу, наприклад, стаканчика. Корисна модель пояснюється кресленням, де зображено штамп для виготовлення виробів з листових полімерних матеріалів. Штамп містить горизонтальні 1 плити, вертикальні 2 плити, пуансон, що складається з виштовхувача 3 та гільзи 4. Виштовхувач 3 має підвіс 5 та кріпильний гвинт 6. Виштовхувач 3 з'єднано зі штоком 7 і сполучено з пружиною 8. Гільзу 4 зафіксовано в робочих гніздах 9 за допомогою стопорних гвинтів 10, осі 11 яких зміщені відносно кругової виточки (не показано), виконаної в гільзі 4. В нижній частині гільзи 4 виконано канали 12 для відведення залишків за межі робочих поверхонь. Штамп є складовою частиною термоформувальної машини, призначеної для випуску пластмасових виробів, наприклад, стаканчиків. Штамп є одним з найважливіших вузлів термоформувальної машини, тому що безпосередньо в ньому відбувається формування виробу, і від його конструктивних особливостей залежать розміри, точність розмірів виготовлюваних виробів. Формування виробів здійснюють з безперервної підігрітої пластмасової стрічки, їх висікають з подальшим видаленням з робочого об'єму. Через те, що листовий полімерний матеріал, який використовується як сировина, завжди має нерівності, шорсткості та інші вади, після деформації штампом залишаються залишки пластмаси, присутність яких небажана на дні гільзи 4, тому що вони бу 4 дуть негативно впливати на формування наступних виробів. Для видалення цих залишків пластмаси в нижній частині гільзи 4 передбачені канали 12. Під тиском повітря залишки пластмаси відводять через канали 12 за межі робочих поверхонь, що беруть участь у формуванні виробів. Вісь 11 стопорного гвинта 10 розташована таким чином, що при контакті стопорного гвинта 10 з виточкою він передає зусилля як у горизонтальному, так й вертикальному напрямках. Це відбувається завдяки наявності відстані В і між віссю 11 стопорного гвинта 10 і лінією, що проходить через вісь виточки паралельно осі 11 стопорного гвинта 10. Поширення зусилля у вертикальному напрямку має першорядне значення, тому що необхідно чинити протидію зусиллям, які виникають при виході виштовхувача 3 з гільзи 4 і, захоплюючи за собою гільзу 4, порушують роботу п уансона та штампа в цілому. Штамп працює наступним чином. Під час роботи термоформувальної машини за допомогою штока 7, який рухається вниз, переміщують підвіс 5 виштовхувача 3, на якому за допомогою кріпильного гвинта 6 закріплено виштовхувач 3. Виштовхувачем 3 по ходу р уху деформують та переміщують частину підігрітого листового полімерного матеріалу 13 у напрямку гільзи 4. Листовий підігрітий полімерний матеріал 13 потрапляє в гільзу 4, в якій і відбувається формування виробу під дією виштовхувача 3 та повітря. Залишки полімерного матеріалу під тиском повітря звільняють нижню частину гільзи 4, виходячи через відвідні канали 12. Потім піднімають угору шток 7, який тягне за собою підвіс 5 виштовхувача та ви штовхувач 3. Стопорні гвинти 10 перешкоджають переміщенню гільзи 4 угору. При зміні типорозміру виробу горизонтальні 1 плити розсувають у вертикальній площині і здійснюють зміну гільзи 4 та виштовхувача 3. Зміну ви штовхувача 3 здійснюють за допомогою вигвинчування кріпильного гвинта 6, а зміну гільзи 4 - за допомогою вигвинчування стопорних гвинтів 10. Штамп, що заявляється, у порівнянні з найближчим аналогом дозволяє реалізувати можливості виготовлення стаканів широкого спектра типорозмірів. 5 Комп’ютерна в ерстка Н. Лисенко 39214 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
