Пломбуючий пристрій

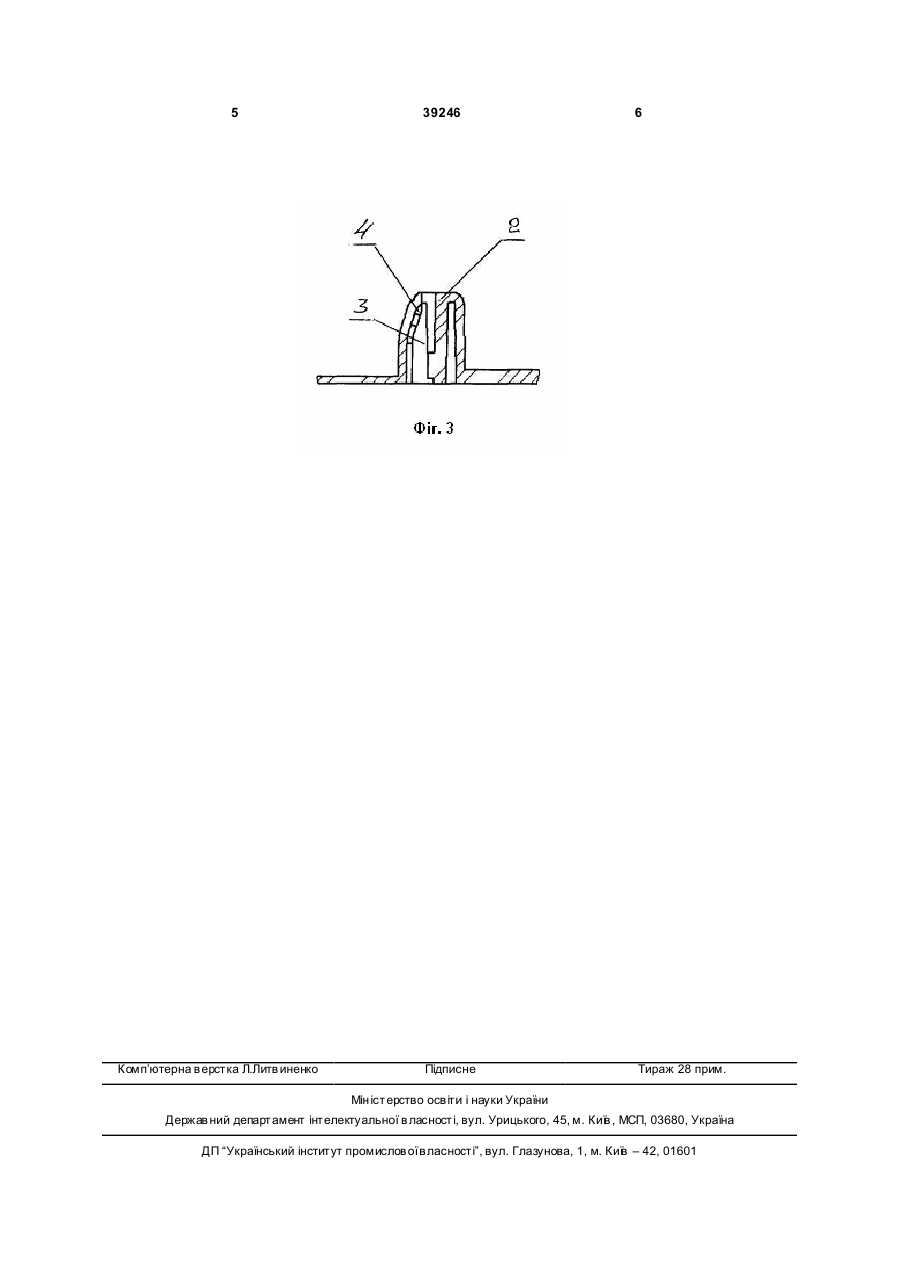

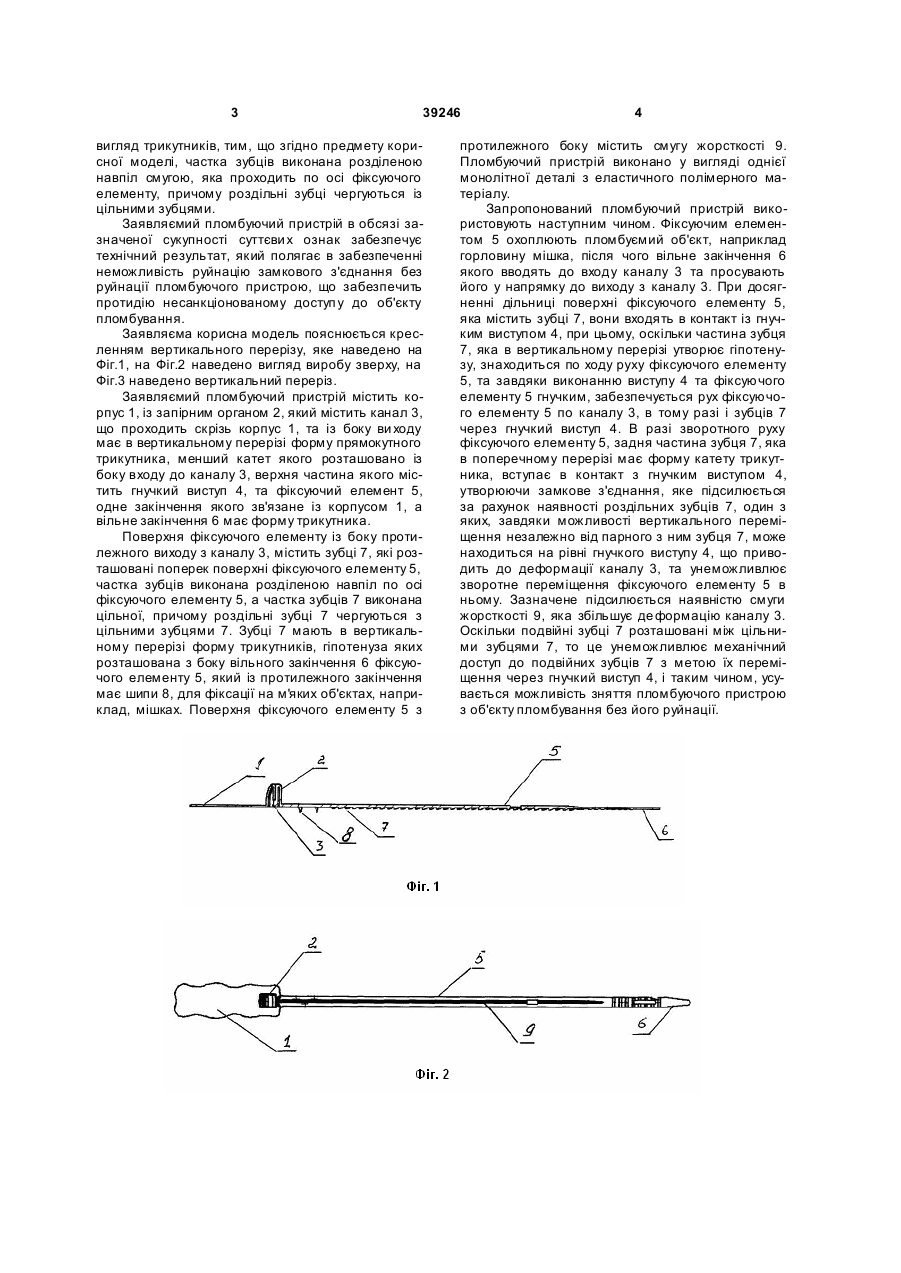

Пломбуючий пристрій, що містить корпус, на якому розташовано запірний елемент, виконаний у 3 39246 вигляд трикутників, тим, що згідно предмету корисної моделі, частка зубців виконана розділеною навпіл смугою, яка проходить по осі фіксуючого елементу, причому роздільні зубці чергуються із цільними зубцями. Заявляємий пломбуючий пристрій в обсязі зазначеної сукупності суттєви х ознак забезпечує технічний результат, який полягає в забезпеченні неможливість руйнацію замкового з'єднання без руйнації пломбуючого пристрою, що забезпечить протидію несанкціонованому доступ у до об'єкту пломбування. Заявляєма корисна модель пояснюється кресленням вертикального перерізу, яке наведено на Фіг.1, на Фіг.2 наведено вигляд виробу зверху, на Фіг.3 наведено вертикальний переріз. Заявляємий пломбуючий пристрій містить корпус 1, із запірним органом 2, який містить канал 3, що проходить скрізь корпус 1, та із боку ви ходу має в вертикальному перерізі форму прямокутного трикутника, менший катет якого розташовано із боку входу до каналу 3, верхня частина якого містить гнучкий виступ 4, та фіксуючий елемент 5, одне закінчення якого зв'язане із корпусом 1, а вільне закінчення 6 має форму трикутника. Поверхня фіксуючого елементу із боку протилежного виходу з каналу 3, містить зубці 7, які розташовані поперек поверхні фіксуючого елементу 5, частка зубців виконана розділеною навпіл по осі фіксуючого елементу 5, а частка зубців 7 виконана цільної, причому роздільні зубці 7 чергуються з цільними зубцями 7. Зубці 7 мають в вертикальному перерізі форму трикутників, гіпотенуза яких розташована з боку вільного закінчення 6 фіксуючого елементу 5, який із протилежного закінчення має шипи 8, для фіксації на м'я ких об'єктах, наприклад, мішках. Поверхня фіксуючого елементу 5 з 4 протилежного боку містить смугу жорсткості 9. Пломбуючий пристрій виконано у вигляді однієї монолітної деталі з еластичного полімерного матеріалу. Запропонований пломбуючий пристрій використовують наступним чином. Фіксуючим елементом 5 охоплюють пломбуємий об'єкт, наприклад горловину мішка, після чого вільне закінчення 6 якого вводять до входу каналу 3 та просувають його у напрямку до виходу з каналу 3. При досягненні дільниці поверхні фіксуючого елементу 5, яка містить зубці 7, вони входять в контакт із гнучким виступом 4, при цьому, оскільки частина зубця 7, яка в вертикальному перерізі утворює гіпотенузу, знаходиться по ходу руху фіксуючого елементу 5, та завдяки виконанню виступу 4 та фіксуючого елементу 5 гнучким, забезпечується рух фіксуючого елементу 5 по каналу 3, в тому разі і зубців 7 через гнучкий виступ 4. В разі зворотного руху фіксуючого елементу 5, задня частина зубця 7, яка в поперечному перерізі має форму катету трикутника, вступає в контакт з гнучким виступом 4, утворюючи замкове з'єднання, яке підсилюється за рахунок наявності роздільних зубців 7, один з яких, завдяки можливості вертикального переміщення незалежно від парного з ним зубця 7, може находиться на рівні гнучкого виступу 4, що приводить до деформації каналу 3, та унеможливлює зворотне переміщення фіксуючого елементу 5 в ньому. Зазначене підсилюється наявністю смуги жорсткості 9, яка збільшує де формацію каналу 3. Оскільки подвійні зубці 7 розташовані між цільними зубцями 7, то це унеможливлює механічний доступ до подвійних зубців 7 з метою їх переміщення через гнучкий виступ 4, і таким чином, усувається можливість зняття пломбуючого пристрою з об'єкту пломбування без його руйнації. 5 Комп’ютерна в ерстка Л.Литв иненко 39246 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
