Пломбуючий пристрій, який містить корпус, виконаний у вигляді об'ємної геометричної фігури, засіб фіксації, одне із закінчень якого зв'язане із поверхнею корпусу, а протилежне закінчення містить стрижень, та замковий елемент, який розташовано на корпусі і який містить канал, який проходить через корпус, в якому розташовано фіксуючий орган, виконаний у вигляді пелюсток, бічні сторони яких сходяться в напрямку до центру, який відрізняється тим, що фіксуючий орган утворено металевою трубкою, а пелюстки утворені її розрізами в вертикальному напрямку.

Текст

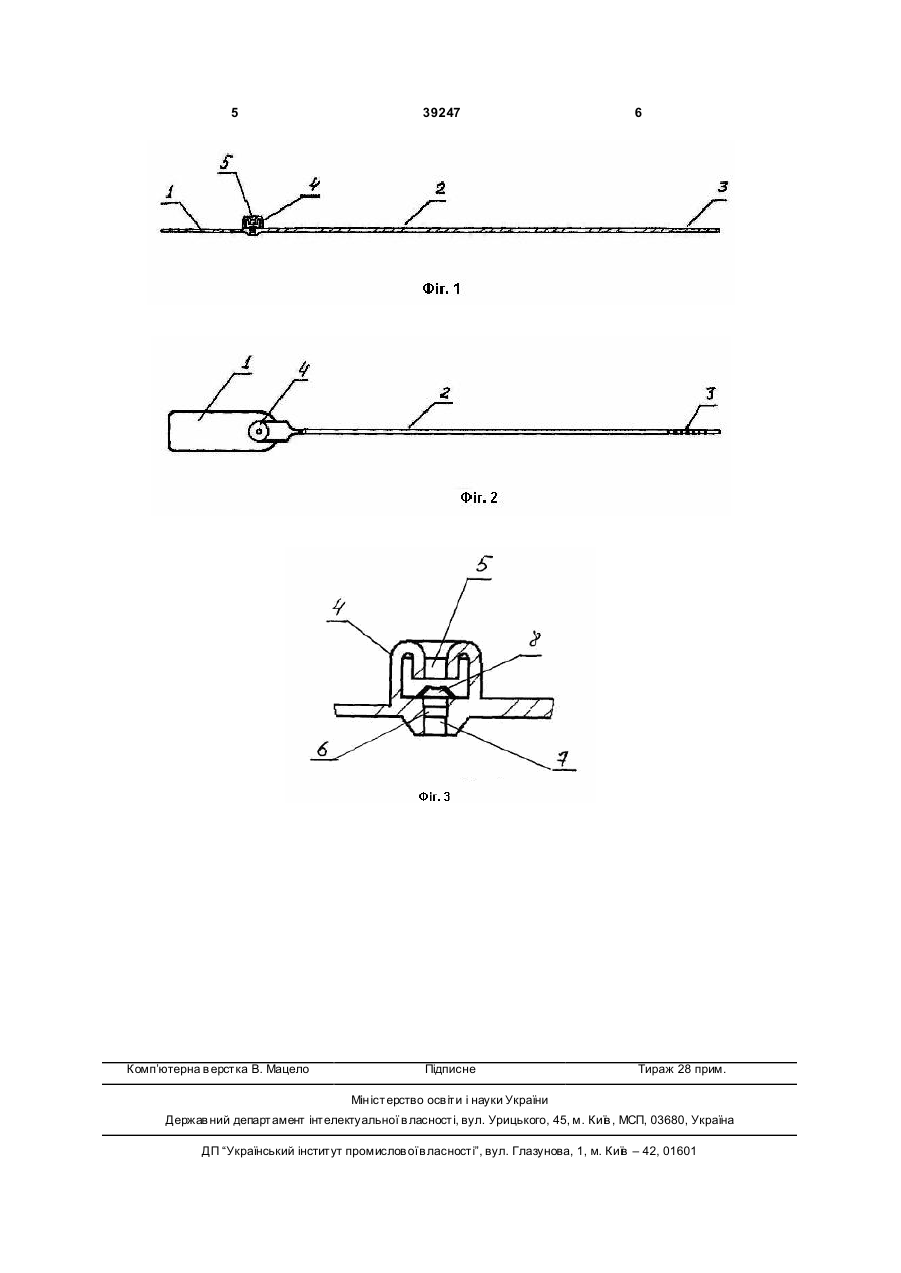

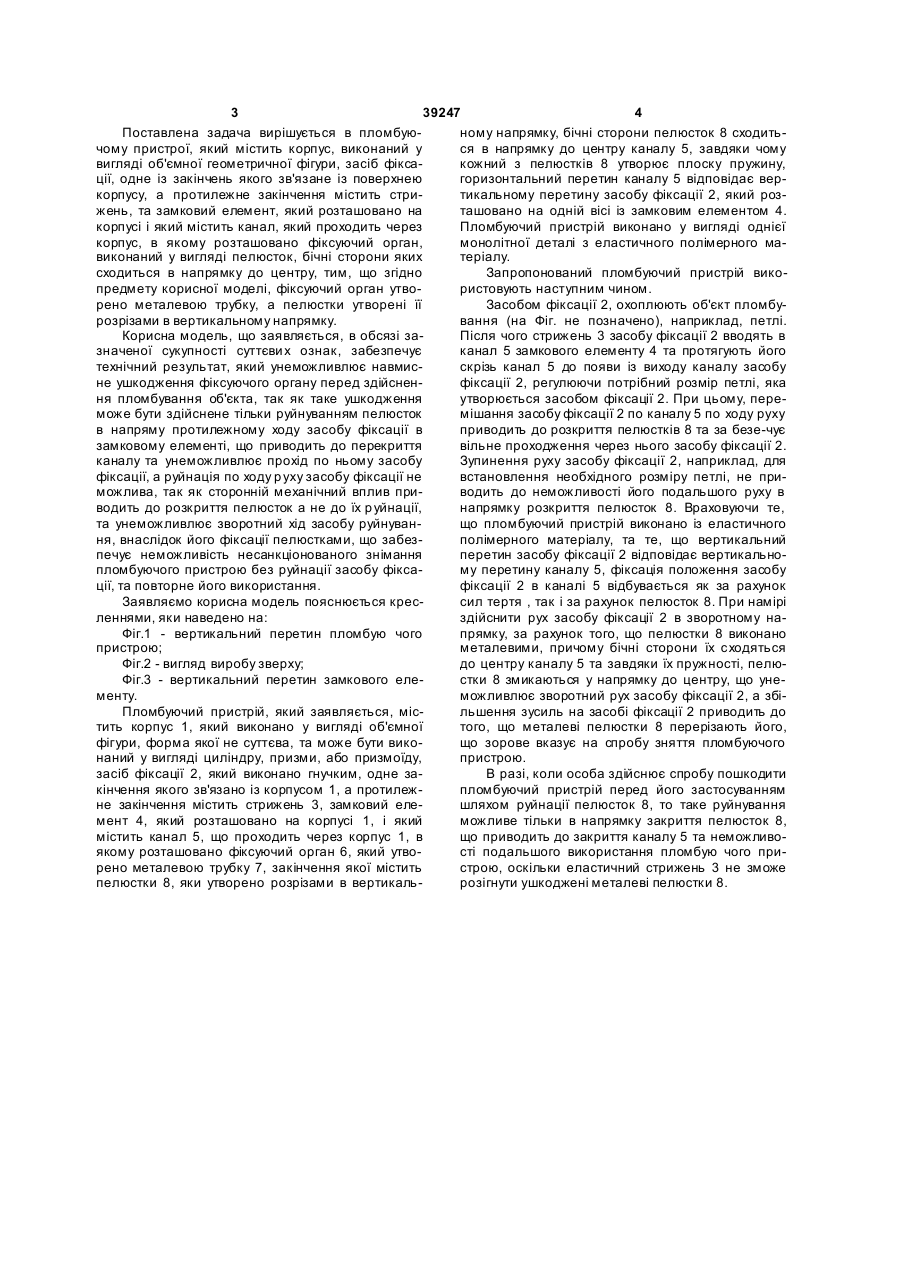

Пломбуючий пристрій, який містить корпус, виконаний у вигляді об'ємної геометричної фігури, 3 39247 4 Поставлена задача вирішується в пломбуюному напрямку, бічні сторони пелюсток 8 сходитьчому пристрої, який містить корпус, виконаний у ся в напрямку до центру каналу 5, завдяки чому вигляді об'ємної геометричної фігури, засіб фіксакожний з пелюстків 8 утворює плоску пружину, ції, одне із закінчень якого зв'язане із поверхнею горизонтальний перетин каналу 5 відповідає веркорпусу, а протилежне закінчення містить стритикальному перетину засобу фіксації 2, який розжень, та замковий елемент, який розташовано на ташовано на одній вісі із замковим елементом 4. корпусі і який містить канал, який проходить через Пломбуючий пристрій виконано у вигляді однієї корпус, в якому розташовано фіксуючий орган, монолітної деталі з еластичного полімерного мавиконаний у вигляді пелюсток, бічні сторони яких теріалу. сходиться в напрямку до центру, тим, що згідно Запропонований пломбуючий пристрій викопредмету корисної моделі, фіксуючий орган утвористовують наступним чином. рено металевою трубку, а пелюстки утворені її Засобом фіксації 2, охоплюють об'єкт пломбурозрізами в вертикальному напрямку. вання (на Фіг. не позначено), наприклад, петлі. Корисна модель, що заявляється, в обсязі заПісля чого стрижень 3 засобу фіксації 2 вводять в значеної сукупності суттєви х ознак, забезпечує канал 5 замкового елементу 4 та протягують його технічний результат, який унеможливлює навмисскрізь канал 5 до появи із виходу каналу засобу не ушкодження фіксуючого органу перед здійсненфіксації 2, регулюючи потрібний розмір петлі, яка ня пломбування об'єкта, так як таке ушкодження утворюється засобом фіксації 2. При цьому, переможе бути здійснене тільки руйнуванням пелюсток мішання засобу фіксації 2 по каналу 5 по ходу руху в напряму протилежному ходу засобу фіксації в приводить до розкриття пелюстків 8 та за безе-чує замковому елементі, що приводить до перекриття вільне проходження через нього засобу фіксації 2. каналу та унеможливлює прохід по ньому засобу Зупинення руху засобу фіксації 2, наприклад, для фіксації, а руйнація по ходу р уху засобу фіксації не встановлення необхідного розміру петлі, не приможлива, так як сторонній механічний вплив приводить до неможливості його подальшого руху в водить до розкриття пелюсток а не до їх р уйнації, напрямку розкриття пелюсток 8. Враховуючи те, та унеможливлює зворотний хід засобу руйнуванщо пломбуючий пристрій виконано із еластичного ня, внаслідок його фіксації пелюстками, що забезполімерного матеріалу, та те, що вертикальний печує неможливість несанкціонованого знімання перетин засобу фіксації 2 відповідає вертикальнопломбуючого пристрою без руйнації засобу фіксаму перетину каналу 5, фіксація положення засобу ції, та повторне його використання. фіксації 2 в каналі 5 відбувається як за рахунок Заявляємо корисна модель пояснюється крессил тертя , так і за рахунок пелюсток 8. При намірі леннями, яки наведено на: здійснити рух засобу фіксації 2 в зворотному наФіг.1 - вертикальний перетин пломбую чого прямку, за рахунок того, що пелюстки 8 виконано пристрою; металевими, причому бічні сторони їх сходяться Фіг.2 - вигляд виробу зверху; до центру каналу 5 та завдяки їх пружності, пелюФіг.3 - вертикальний перетин замкового елестки 8 змикаються у напрямку до центру, що унементу. можливлює зворотний рух засобу фіксації 2, а збіПломбуючий пристрій, який заявляється, місльшення зусиль на засобі фіксації 2 приводить до тить корпус 1, який виконано у вигляді об'ємної того, що металеві пелюстки 8 перерізають його, фігури, форма якої не суттєва, та може бути викощо зорове вказує на спробу зняття пломбуючого наний у вигляді циліндру, призми, або призмоїду, пристрою. засіб фіксації 2, який виконано гнучким, одне заВ разі, коли особа здійснює спробу пошкодити кінчення якого зв'язано із корпусом 1, а протилежпломбуючий пристрій перед його застосуванням не закінчення містить стрижень 3, замковий елешляхом руйнації пелюсток 8, то таке руйнування мент 4, який розташовано на корпусі 1, і який можливе тільки в напрямку закриття пелюсток 8, містить канал 5, що проходить через корпус 1, в що приводить до закриття каналу 5 та неможливоякому розташовано фіксуючий орган 6, який утвості подальшого використання пломбую чого прирено металевою трубку 7, закінчення якої містить строю, оскільки еластичний стрижень 3 не зможе пелюстки 8, яки утворено розрізами в вертикальрозігнути ушкоджені металеві пелюстки 8. 5 Комп’ютерна в ерстка В. Мацело 39247 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
