Роторна машина для ротаційного обтискування кінців трубчастих заготовок
Номер патенту: 39313
Опубліковано: 25.02.2009
Автори: Роганов Максим Львович, Роганов Лев Леонідович, Середа Віктор Григорович, Чудненко Ольга Олегівна
Формула / Реферат
Машина для ротаційного обтискування кінців трубчастих заготовок, що містить станину, завантажувальний пристрій, контактні елементи, що зігнуті по траєкторії транспортування заготовки з овальними отворами для пружин і деформування трубчастої заготовки для отримання вихідної деталі, яка відрізняється тим, що машина оснащена пристроєм для нагрівання заготовок за рахунок сил тертя, виконаним у вигляді парних фрикційних елементів, розташованих по колу транспортування заготовки, із забезпеченням ротаційного обтискування днища трубчастої заготовки, при цьому фрикційні елементи розташовано на всьому шляху заготовки від завантажування до вивантажування.
Текст

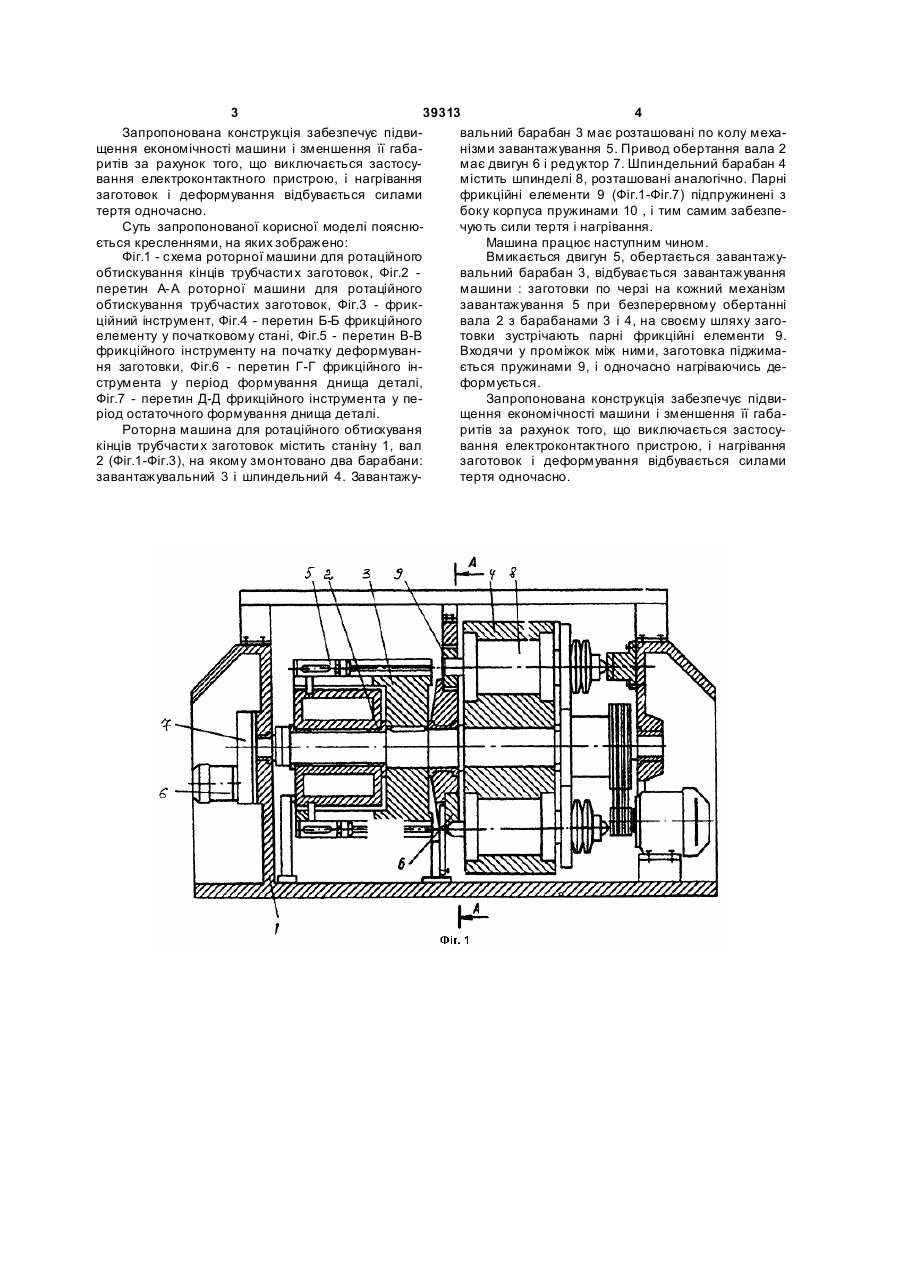

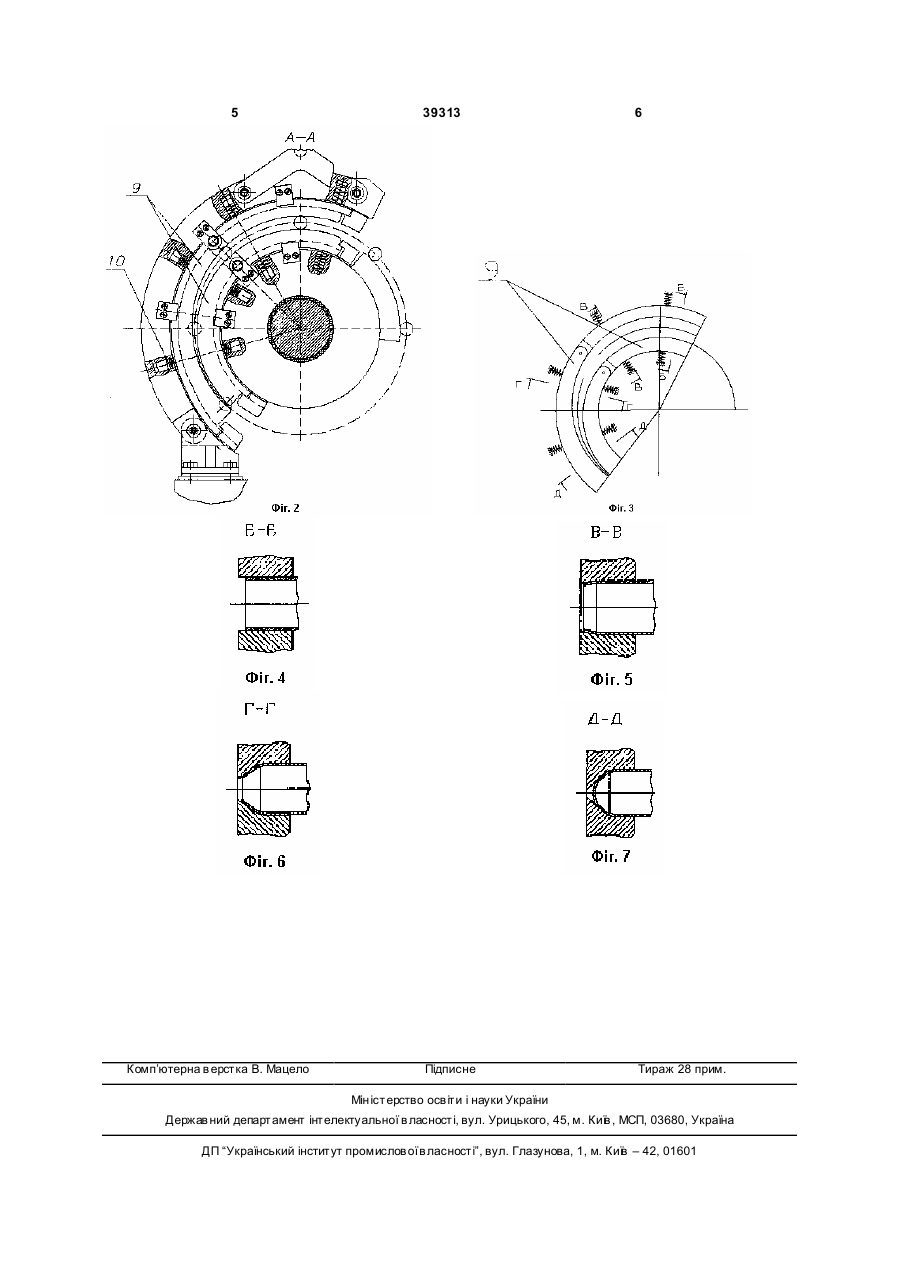

Машина для ротаційного обтискування кінців трубчасти х заготовок, що містить станину, завантажувальний пристрій, контактні елементи, що 3 39313 4 Запропонована конструкція забезпечує підвивальний барабан 3 має розташовані по колу мехащення економічності машини і зменшення її габанізми завантажування 5. Привод обертання вала 2 ритів за рахунок того, що виключається застосумає двигун 6 і редуктор 7. Шпиндельний барабан 4 вання електроконтактного пристрою, і нагрівання містить шпинделі 8, розташовані аналогічно. Парні заготовок і деформування відбувається силами фрикційні елементи 9 (Фіг.1-Фіг.7) підпружинені з тертя одночасно. боку корпуса пружинами 10 , і тим самим забезпеСуть запропонованої корисної моделі пояснючують сили тертя і нагрівання. ється кресленнями, на яких зображено: Машина працює наступним чином. Фіг.1 - схема роторної машини для ротаційного Вмикається двигун 5, обертається завантажуобтискування кінців трубчасти х заготовок, Фіг.2 вальний барабан 3, відбувається завантажування перетин А-А роторної машини для ротаційного машини : заготовки по черзі на кожний механізм обтискування трубчастих заготовок, Фіг.3 - фрикзавантажування 5 при безперервному обертанні ційний інструмент, Фіг.4 - перетин Б-Б фрикційного вала 2 з барабанами 3 і 4, на своєму шляху загоелементу у початковому стані, Фіг.5 - перетин В-В товки зустрічають парні фрикційні елементи 9. фрикційного інструменту на початку деформуванВходячи у проміжок між ними, заготовка піджиманя заготовки, Фіг.6 - перетин Г-Г фрикційного інється пружинами 9, і одночасно нагріваючись деструмента у період формування днища деталі, формується. Фіг.7 - перетин Д-Д фрикційного інструмента у пеЗапропонована конструкція забезпечує підвиріод остаточного формування днища деталі. щення економічності машини і зменшення її габаРоторна машина для ротаційного обтискуваня ритів за рахунок того, що виключається застосукінців трубчасти х заготовок містить станіну 1, вал вання електроконтактного пристрою, і нагрівання 2 (Фіг.1-Фіг.3), на якому змонтовано два барабани: заготовок і деформування відбувається силами завантажувальний 3 і шпиндельний 4. Завантажутертя одночасно. 5 Комп’ютерна в ерстка В. Мацело 39313 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary machine for rotary swagging of ends of tubular billets
Автори англійськоюRohanov Lev Leonidovych, Rohanov Maksym Lvovych, Chudnenko Olha Olehivna, Sereda Viktor Hryhorovych
Назва патенту російськоюРоторная машина для ротационного обжатия концов трубчатых заготовок
Автори російськоюРоганов Лев Леонидович, Роганов Максим Львович, Чудненко Ольга Олеговна, Середа Виктор Григорьевич
МПК / Мітки
МПК: B21D 41/00
Мітки: заготовок, роторна, машина, кінців, обтискування, трубчастих, ротаційного
