Установка для нагрівання кінців заготовок
Номер патенту: 25885
Опубліковано: 27.08.2007
Автори: Клименко Ірина Володимирівна, Панасенко Віталій Якович
Формула / Реферат
1. Установка для нагрівання кінців заготовки, що має нагрівальну камеру у вигляді футерованого порожнистого контуру, вентиляційний канал, розташований в тілі установки, виведений під зонт витяжки, яка відрізняється тим, що нагрівальна камера встановлена вертикально, має циліндричну форму та завантажувальні отвори на різних рівнях по висоті, оперта на під у формі круга з огороджувальним бар'єром по його колу, який має доріжку по колу на своїй внутрішній поверхні відносно центра, куди закладені сталеві кульки, що імітують опорний підшипник для повороту нагрівальної камери, в центрі поду закріплено нагрівальний елемент у вигляді газового пальника, при цьому під має опорні частини, що дозволяють вільно переміщати установку по підлозі.
2. Установка для нагрівання кінців заготовок за п. 1, яка відрізняється тим, що завантажувальні отвори для заготовок за формою та розмірами відповідають формі та розмірам заготовок.
Текст

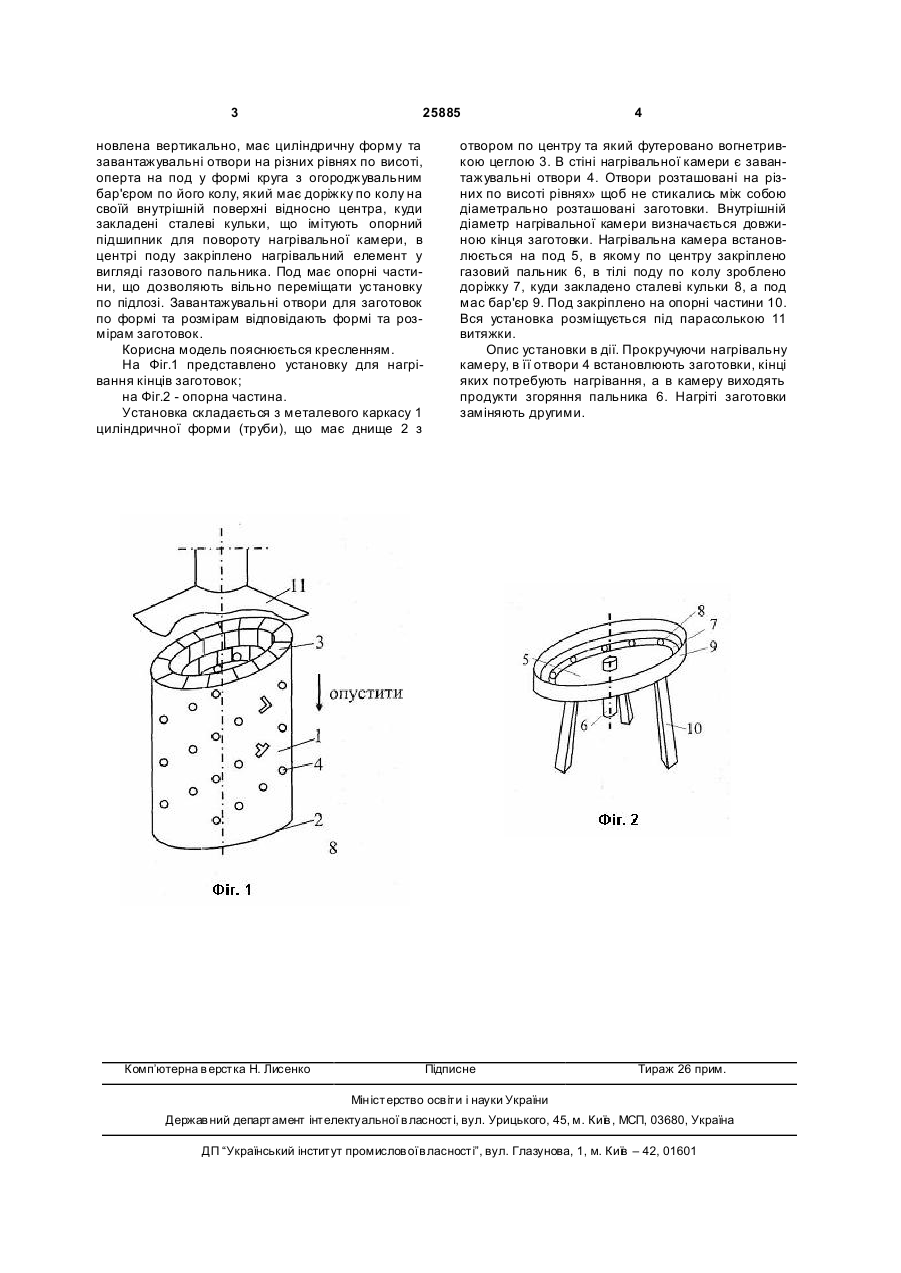

1. Установка для нагрівання кінців заготовки, що має нагрівальну камеру у вигляді футерованого порожнистого контуру, вентиляційний канал, розташований в тілі установки, виведений під зонт витяжки, яка відрізняється тим, що нагрівальна камера встановлена вертикально, має циліндрич 3 25885 новлена вертикально, має циліндричну форму та завантажувальні отвори на різних рівнях по висоті, оперта на под у формі круга з огороджувальним бар'єром по його колу, який має доріжку по колу на своїй внутрішній поверхні відносно центра, куди закладені сталеві кульки, що імітують опорний підшипник для повороту нагрівальної камери, в центрі поду закріплено нагрівальний елемент у вигляді газового пальника. Под має опорні частини, що дозволяють вільно переміщати установку по підлозі. Завантажувальні отвори для заготовок по формі та розмірам відповідають формі та розмірам заготовок. Корисна модель пояснюється кресленням. На Фіг.1 представлено установку для нагрівання кінців заготовок; на Фіг.2 - опорна частина. Установка складається з металевого каркасу 1 циліндричної форми (труби), що має днище 2 з Комп’ютерна в ерстка Н. Лисенко 4 отвором по центру та який футеровано вогнетривкою цеглою 3. В стіні нагрівальної камери є завантажувальні отвори 4. Отвори розташовані на різних по висоті рівнях» щоб не стикались між собою діаметрально розташовані заготовки. Внутрішній діаметр нагрівальної камери визначається довжиною кінця заготовки. Нагрівальна камера встановлюється на под 5, в якому по центру закріплено газовий пальник 6, в тілі поду по колу зроблено доріжку 7, куди закладено сталеві кульки 8, а под мас бар'єр 9. Под закріплено на опорні частини 10. Вся установка розміщується під парасолькою 11 витяжки. Опис установки в дії. Прокручуючи нагрівальну камеру, в її отвори 4 встановлюють заготовки, кінці яких потребують нагрівання, а в камеру виходять продукти згоряння пальника 6. Нагріті заготовки заміняють другими. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
