Спосіб обтискування шліцевих втулок
Номер патенту: 33133
Опубліковано: 10.06.2008
Автори: Воляк Ігор Ярославович, Крук Володимир Володимирович, Дзюра Володимир Олексійович, Гевко Богдан Матвійович
Формула / Реферат
Спосіб обтискування шліцевих втулок, при якому шліцеву втулку встановлюють в конусний отвір формувальної матриці, діаметр якого є меншим від зовнішнього діаметра шліцевої втулки, де зверху шліцева втулка взаємодіє з торцем пуансона через центрувальний конусний елемент і знизу переходить в циліндричний наскрізний отвір через радіус заокруглення і входить в тару, який відрізняється тим, що перед операцією встановлення шліцевої втулки в конусний отвір формувальної матриці здійснюють її послідовне завантаження на позицію нагрівання з накопичувача за допомогою руки завантажувального механізму, причому нагрів здійснюють до температури 600-750 °С протягом 5-8 секунд струмами високої частоти індуктором з внутрішнім профілем, аналогічним зовнішньому профілю шліцевої втулки.
Текст

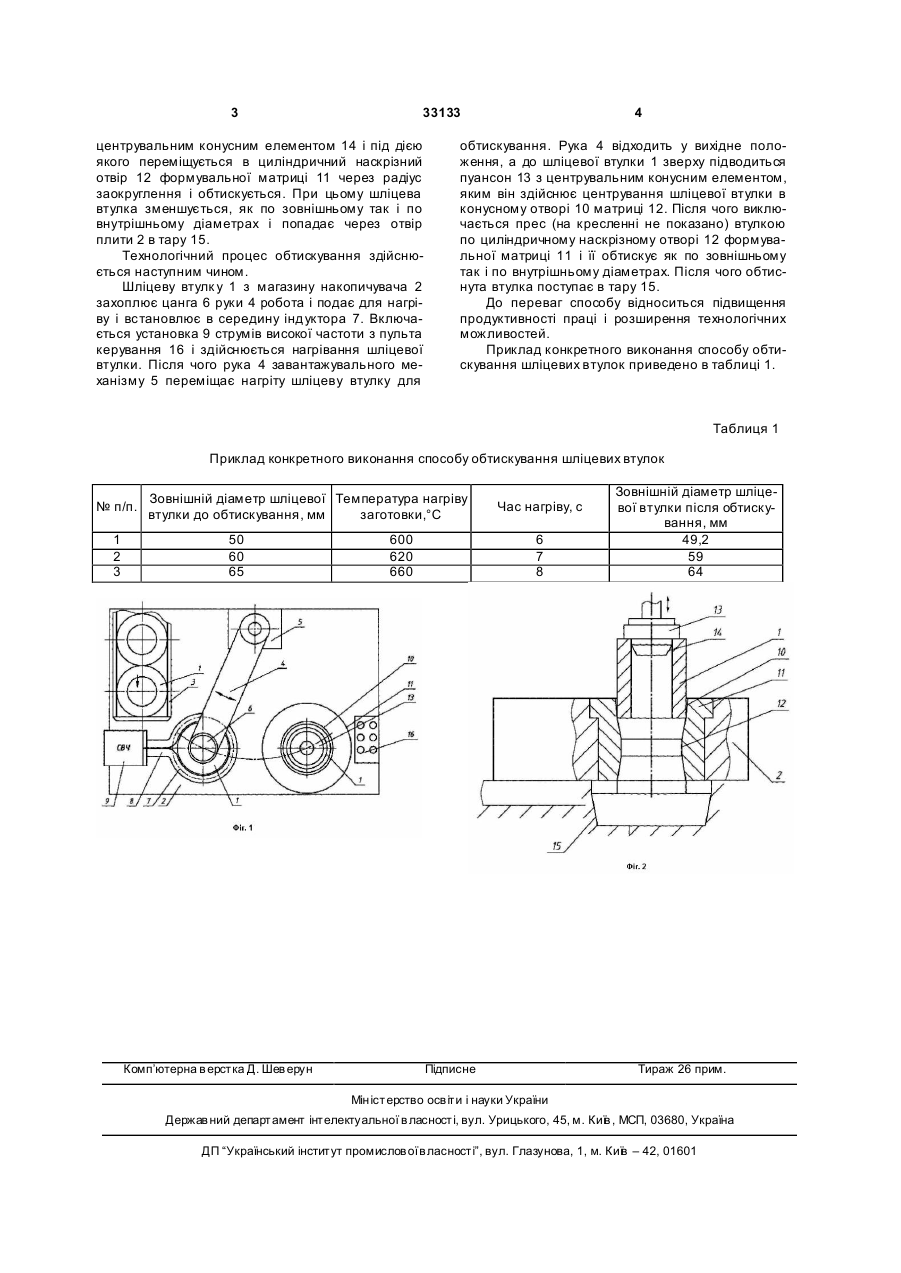

Спосіб обтискування шліцевих втулок, при якому шліцеву втулку встановлюють в конусний отвір формувальної матриці, діаметр якого є меншим від зовнішнього діаметра шліцевої втулки, де 3 33133 центрувальним конусним елементом 14 і під дією якого переміщується в циліндричний наскрізний отвір 12 формувальної матриці 11 через радіус заокруглення і обтискується. При цьому шліцева втулка зменшується, як по зовнішньому так і по внутрішньому діаметрах і попадає через отвір плити 2 в тару 15. Технологічний процес обтискування здійснюється наступним чином. Шліцеву втулк у 1 з магазину накопичувача 2 захоплює цанга 6 руки 4 робота і подає для нагріву і встановлює в середину індуктора 7. Включається установка 9 струмів високої частоти з пульта керування 16 і здійснюється нагрівання шліцевої втулки. Після чого рука 4 завантажувального механізму 5 переміщає нагріту шліцеву втулку для 4 обтискування. Рука 4 відходить у вихідне положення, а до шліцевої втулки 1 зверху підводиться пуансон 13 з центрувальним конусним елементом, яким він здійснює центрування шліцевої втулки в конусному отворі 10 матриці 12. Після чого виключається прес (на кресленні не показано) втулкою по циліндричному наскрізному отворі 12 формувальної матриці 11 і її обтискує як по зовнішньому так і по внутрішньому діаметрах. Після чого обтиснута втулка поступає в тару 15. До переваг способу відноситься підвищення продуктивності праці і розширення технологічних можливостей. Приклад конкретного виконання способу обтискування шліцевих втулок приведено в таблиці 1. Таблиця 1 Приклад конкретного виконання способу обтискування шліцевих втулок № п/п. 1 2 3 Зовнішній діаметр шліцевої Температура нагріву втулки до обтискування, мм заготовки,°С 50 60 65 Комп’ютерна в ерстка Д. Шев ерун 600 620 660 Час нагріву, с 6 7 8 Підписне Зовнішній діаметр шліцевої втулки після обтискування, мм 49,2 59 64 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of reduction of splined bushings
Автори англійськоюHevko Bohdan Matviiovych, Dziura Volodymyr Oleksiiovych, Kruk Volodymyr Volodymyrovych, Voliak Ihor Yaroslavovych
Назва патенту російськоюСпособ обжатия шлицевых втулок
Автори російськоюГевко Богдан Матвеевич, Дзюра Владимир Алексеевич, Крук Владимир Владимирович, Воляк Игорь Ярославович
МПК / Мітки
МПК: B23P 9/00
Мітки: спосіб, шліцевих, втулок, обтискування
