Дробарка шнекова вертикальна

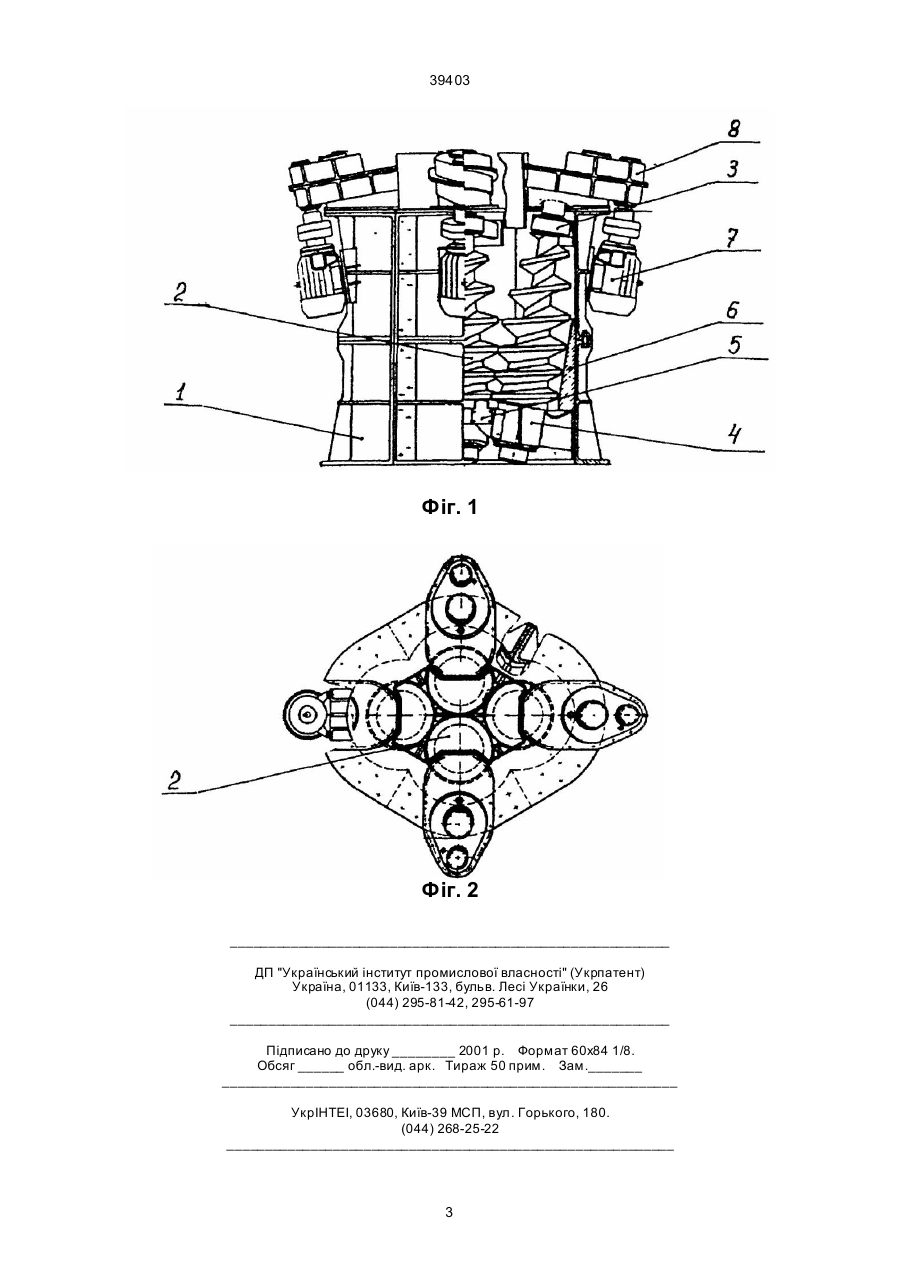

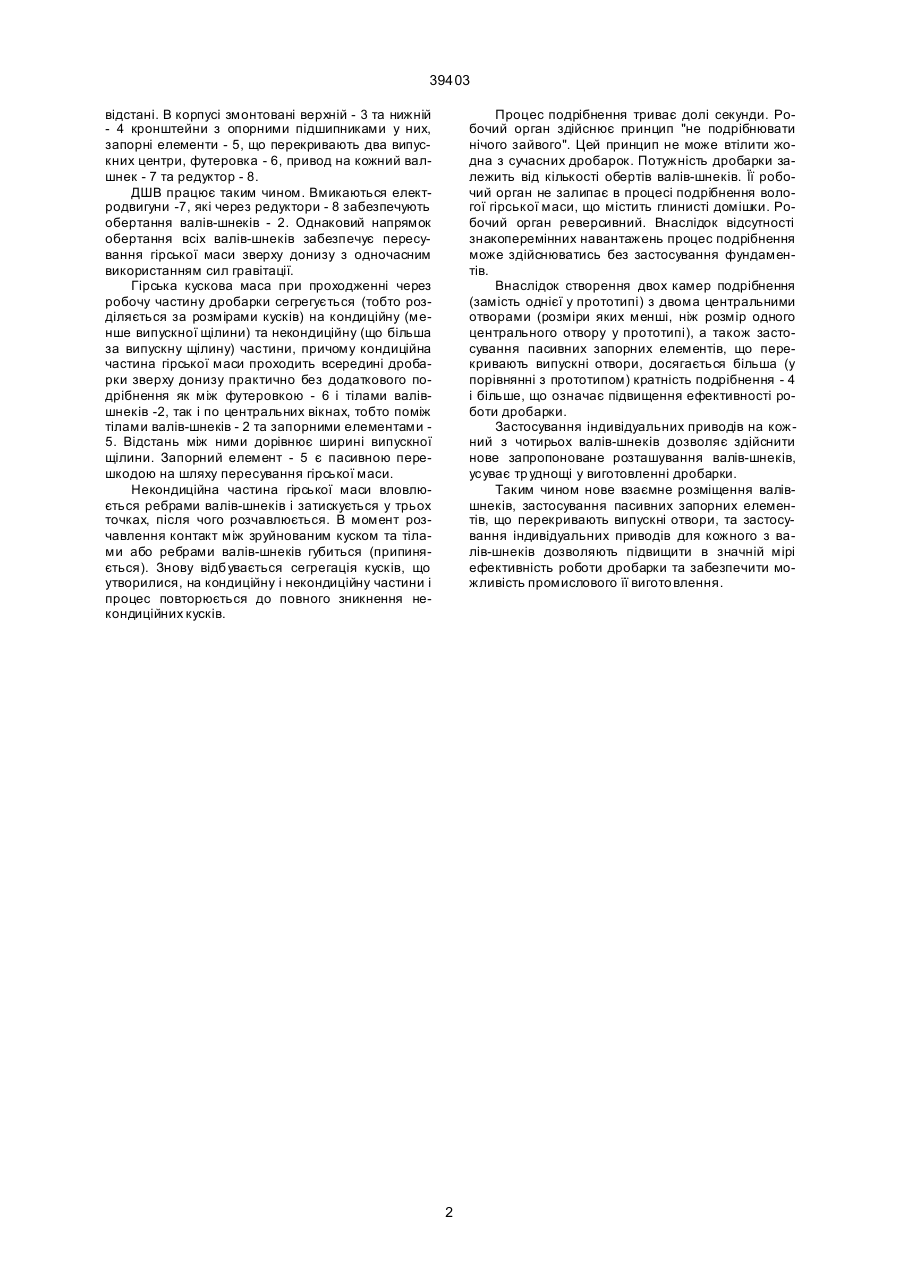

1. Дробарка шнекова вертикальна, що складається з корпусу, чо тирьох валів-шнеків, розташованих під кутом до вертикальної осі симетрії, причому кожний з валів-шнеків виготовлений у вигляді конусного вала з ребрами, розташованими по гвинтовій лінії, яка відрізняється тим, що два 39403 відстані. В корпусі змонтовані верхній - 3 та нижній - 4 кронштейни з опорними підшипниками у них, запорні елементи - 5, що перекривають два випускних центри, футеровка - 6, привод на кожний валшнек - 7 та редуктор - 8. ДШВ працює таким чином. Вмикаються електродвигуни -7, які через редуктори - 8 забезпечують обертання валів-шнеків - 2. Однаковий напрямок обертання всіх валів-шнеків забезпечує пересування гірської маси зверху донизу з одночасним використанням сил гравітації. Гірська кускова маса при проходженні через робочу частину дробарки сегрегується (тобто розділяється за розмірами кусків) на кондиційну (менше випускної щілини) та некондиційну (що більша за випускну щілину) частини, причому кондиційна частина гірської маси проходить всередині дробарки зверху донизу практично без додаткового подрібнення як між футеровкою - 6 і тілами валівшнеків -2, так і по центральних вікнах, тобто поміж тілами валів-шнеків - 2 та запорними елементами 5. Відстань між ними дорівнює ширині випускної щілини. Запорний елемент - 5 є пасивною перешкодою на шляху пересування гірської маси. Некондиційна частина гірської маси вловлюється ребрами валів-шнеків і затискується у трьох точках, після чого розчавлюється. В момент розчавлення контакт між зруйнованим куском та тілами або ребрами валів-шнеків губиться (припиняється). Знову відбувається сегрегація кусків, що утворилися, на кондиційну і некондиційну частини і процес повторюється до повного зникнення некондиційних кусків. Процес подрібнення триває долі секунди. Робочий орган здійснює принцип "не подрібнювати нічого зайвого". Цей принцип не може втілити жодна з сучасних дробарок. Потужність дробарки залежить від кількості обертів валів-шнеків. Її робочий орган не залипає в процесі подрібнення вологої гірської маси, що містить глинисті домішки. Робочий орган реверсивний. Внаслідок відсутності знакоперемінних навантажень процес подрібнення може здійснюватись без застосування фундаментів. Внаслідок створення двох камер подрібнення (замість однієї у прототипі) з двома центральними отворами (розміри яких менші, ніж розмір одного центрального отвору у прототипі), а також застосування пасивних запорних елементів, що перекривають випускні отвори, досягається більша (у порівнянні з прототипом) кратність подрібнення - 4 і більше, що означає підвищення ефективності роботи дробарки. Застосування індивідуальних приводів на кожний з чотирьох валів-шнеків дозволяє здійснити нове запропоноване розташування валів-шнеків, усуває тр уднощі у виготовленні дробарки. Таким чином нове взаємне розміщення валівшнеків, застосування пасивних запорних елементів, що перекривають випускні отвори, та застосування індивідуальних приводів для кожного з валів-шнеків дозволяють підвищити в значній мірі ефективність роботи дробарки та забезпечити можливість промислового її вигото влення. 2 39403 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
