Запобіжний затвор для ємності

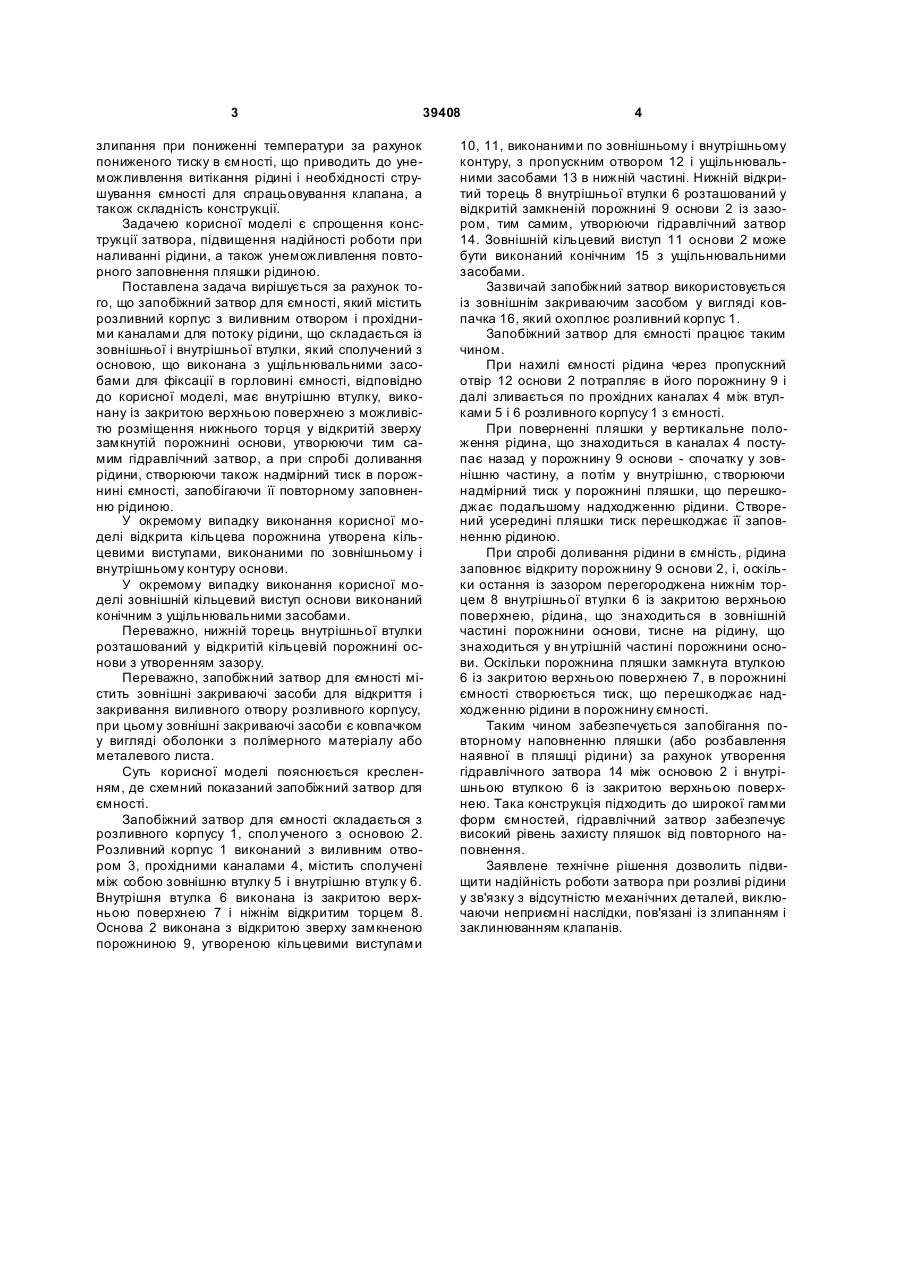

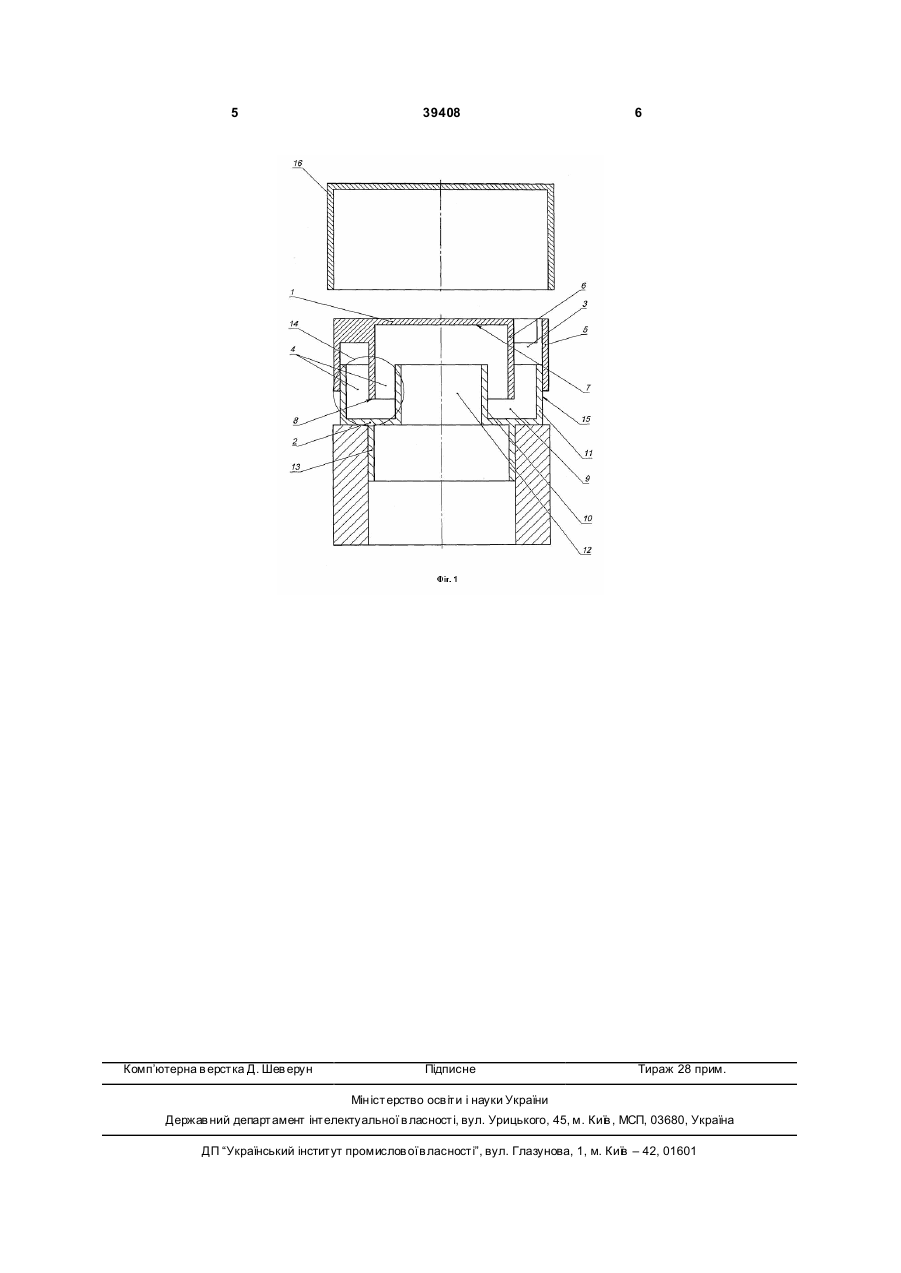

Запобіжний затвор для ємності, який містить розливний корпус з виливним отвором і прохідними каналами для потоку рідини, що складається із 3 39408 злипання при пониженні температури за рахунок пониженого тиску в ємності, що приводить до унеможливлення витікання рідині і необхідності струшування ємності для спрацьовування клапана, а також складність конструкції. Задачею корисної моделі є спрощення конструкції затвора, підвищення надійності роботи при наливанні рідини, а також унеможливлення повторного заповнення пляшки рідиною. Поставлена задача вирішується за рахунок того, що запобіжний затвор для ємності, який містить розливний корпус з виливним отвором і прохідними каналами для потоку рідини, що складається із зовнішньої і внутрішньої втулки, який сполучений з основою, що виконана з ущільнювальними засобами для фіксації в горловині ємності, відповідно до корисної моделі, має внутрішню втулку, виконану із закритою верхньою поверхнею з можливістю розміщення нижнього торця у відкритій зверху замкнутій порожнині основи, утворюючи тим самим гідравлічний затвор, а при спробі доливання рідини, створюючи також надмірний тиск в порожнині ємності, запобігаючи її повторному заповненню рідиною. У окремому випадку виконання корисної моделі відкрита кільцева порожнина утворена кільцевими виступами, виконаними по зовнішньому і внутрішньому контуру основи. У окремому випадку виконання корисної моделі зовнішній кільцевий виступ основи виконаний конічним з ущільнювальними засобами. Переважно, нижній торець внутрішньої втулки розташований у відкритій кільцевій порожнині основи з утворенням зазору. Переважно, запобіжний затвор для ємності містить зовнішні закриваючі засоби для відкриття і закривання виливного отвору розливного корпусу, при цьому зовнішні закриваючі засоби є ковпачком у вигляді оболонки з полімерного матеріалу або металевого листа. Суть корисної моделі пояснюється кресленням, де схемний показаний запобіжний затвор для ємності. Запобіжний затвор для ємності складається з розливного корпусу 1, сполученого з основою 2. Розливний корпус 1 виконаний з виливним отвором 3, прохідними каналами 4, містить сполучені між собою зовнішню втулку 5 і внутрішню втулк у 6. Внутрішня втулка 6 виконана із закритою верхньою поверхнею 7 і ніжнім відкритим торцем 8. Основа 2 виконана з відкритою зверху замкненою порожниною 9, утвореною кільцевими виступами 4 10, 11, виконаними по зовнішньому і внутрішньому контуру, з пропускним отвором 12 і ущільнювальними засобами 13 в нижній частині. Нижній відкритий торець 8 внутрішньої втулки 6 розташований у відкритій замкненій порожнині 9 основи 2 із зазором, тим самим, утворюючи гідравлічний затвор 14. Зовнішній кільцевий виступ 11 основи 2 може бути виконаний конічним 15 з ущільнювальними засобами. Зазвичай запобіжний затвор використовується із зовнішнім закриваючим засобом у вигляді ковпачка 16, який охоплює розливний корпус 1. Запобіжний затвор для ємності працює таким чином. При нахилі ємності рідина через пропускний отвір 12 основи 2 потрапляє в його порожнину 9 і далі зливається по прохідних каналах 4 між втулками 5 і 6 розливного корпусу 1 з ємності. При поверненні пляшки у вертикальне положення рідина, що знаходиться в каналах 4 поступає назад у порожнину 9 основи - спочатку у зовнішню частину, а потім у внутрішню, створюючи надмірний тиск у порожнині пляшки, що перешкоджає подальшому надходженню рідини. Створений усередині пляшки тиск перешкоджає її заповненню рідиною. При спробі доливання рідини в ємність, рідина заповнює відкриту порожнину 9 основи 2, і, оскільки остання із зазором перегороджена нижнім торцем 8 внутрішньої втулки 6 із закритою верхньою поверхнею, рідина, що знаходиться в зовнішній частині порожнини основи, тисне на рідину, що знаходиться у вн утрішній частині порожнини основи. Оскільки порожнина пляшки замкнута втулкою 6 із закритою верхньою поверхнею 7, в порожнині ємності створюється тиск, що перешкоджає надходженню рідини в порожнину ємності. Таким чином забезпечується запобігання повторному наповненню пляшки (або розбавлення наявної в пляшці рідини) за рахунок утворення гідравлічного затвора 14 між основою 2 і внутрішньою втулкою 6 із закритою верхньою поверхнею. Така конструкція підходить до широкої гамми форм ємностей, гідравлічний затвор забезпечує високий рівень захисту пляшок від повторного наповнення. Заявлене технічне рішення дозволить підвищити надійність роботи затвора при розливі рідини у зв'язку з відсутністю механічних деталей, виключаючи неприємні наслідки, пов'язані із злипанням і заклинюванням клапанів. 5 Комп’ютерна в ерстка Д. Шев ерун 39408 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
