Спосіб вагового порційного дозування стрічковим конвеєром

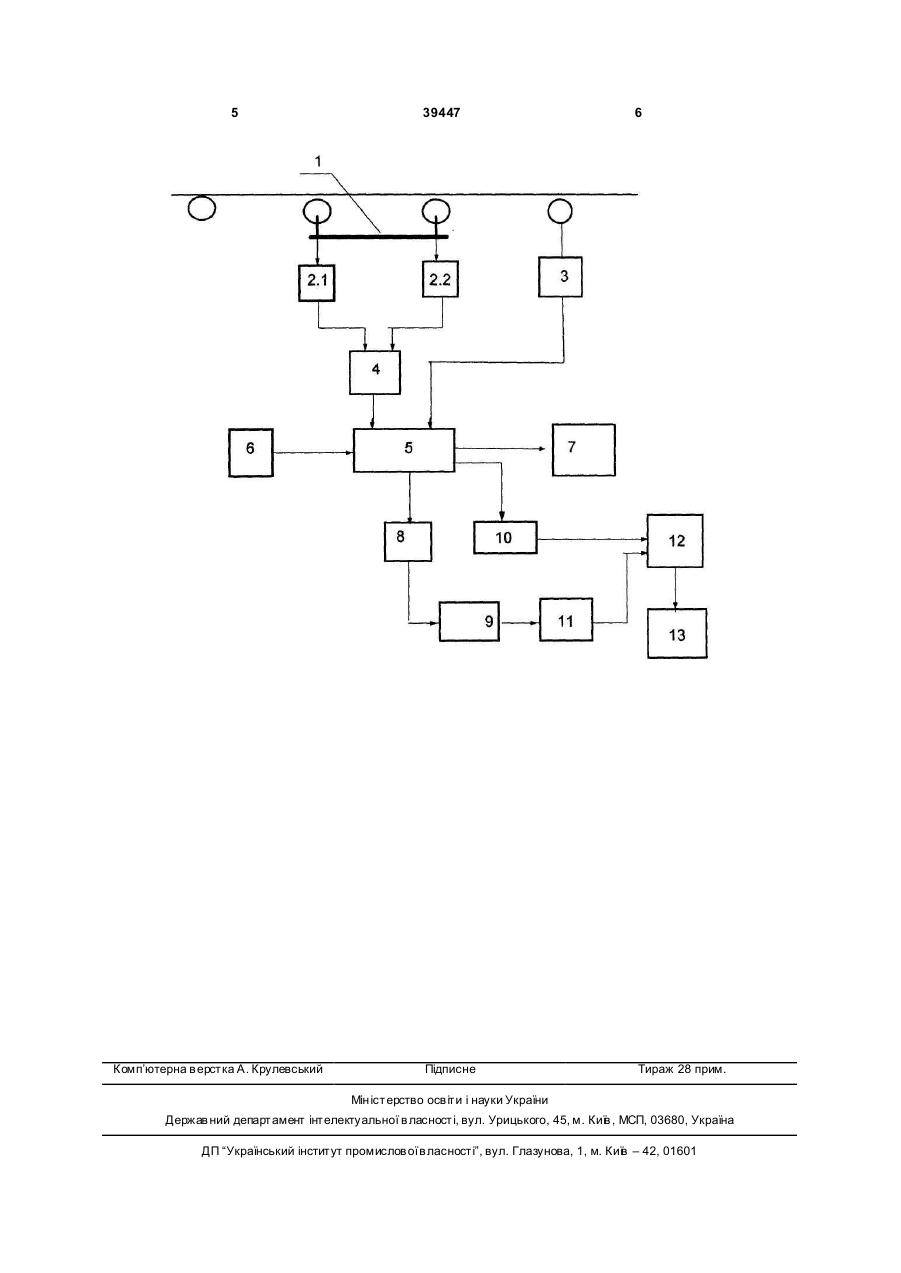

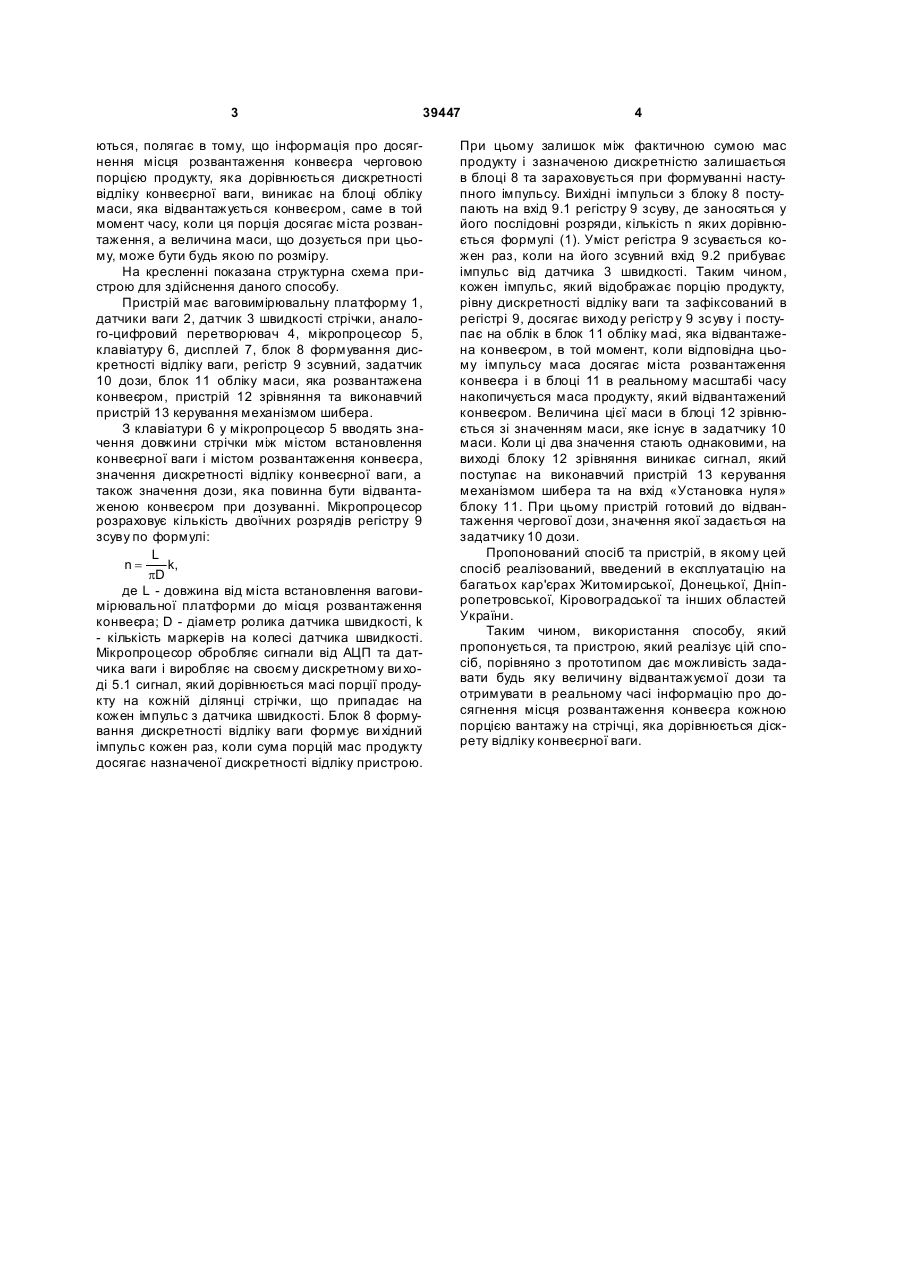

Спосіб вагового порційного дозування стрічковим конвеєром, що містить датчик швидкості стрічки, ваговимірювальну платформу, віддалену від місця розвантаження конвеєра, при цьому довжину стрічки на ділянці від ваговимірювальної платформи до місця розвантаження конвеєра визначають кількістю імпульсів, які виробляє датчик 3 39447 ються, полягає в тому, що інформація про досягнення місця розвантаження конвеєра черговою порцією продукту, яка дорівнюється дискретності відліку конвеєрної ваги, виникає на блоці обліку маси, яка відвантажується конвеєром, саме в той момент часу, коли ця порція досягає міста розвантаження, а величина маси, що дозується при цьому, може бути будь якою по розміру. На кресленні показана структурна схема пристрою для здійснення даного способу. Пристрій має ваговимірювальну платформу 1, датчики ваги 2, датчик 3 швидкості стрічки, аналого-цифровий перетворювач 4, мікропроцесор 5, клавіатуру 6, дисплей 7, блок 8 формування дискретності відліку ваги, регістр 9 зсувний, задатчик 10 дози, блок 11 обліку маси, яка розвантажена конвеєром, пристрій 12 зрівняння та виконавчий пристрій 13 керування механізмом шибера. З клавіатури 6 у мікропроцесор 5 вводять значення довжини стрічки між містом встановлення конвеєрної ваги і містом розвантаження конвеєра, значення дискретності відліку конвеєрної ваги, а також значення дози, яка повинна бути відвантаженою конвеєром при дозуванні. Мікропроцесор розраховує кількість двоїчних розрядів регістру 9 зсуву по формулі: L n= k, pD де L - довжина від міста встановлення ваговимірювальної платформи до місця розвантаження конвеєра; D - діаметр ролика датчика швидкості, k - кількість маркерів на колесі датчика швидкості. Мікропроцесор обробляє сигнали від АЦП та датчика ваги і виробляє на своєму дискретному ви ході 5.1 сигнал, який дорівнюється масі порції продукту на кожній ділянці стрічки, що припадає на кожен імпульс з датчика швидкості. Блок 8 формування дискретності відліку ваги формує ви хідний імпульс кожен раз, коли сума порцій мас продукту досягає назначеної дискретності відліку пристрою. 4 При цьому залишок між фактичною сумою мас продукту і зазначеною дискретністю залишається в блоці 8 та зараховується при формуванні наступного імпульсу. Вихідні імпульси з блоку 8 поступають на вхід 9.1 регістру 9 зсуву, де заносяться у його послідовні розряди, кількість n яких дорівнюється формулі (1). Уміст регістра 9 зсувається кожен раз, коли на його зсувний вхід 9.2 прибуває імпульс від датчика 3 швидкості. Таким чином, кожен імпульс, який відображає порцію продукту, рівну дискретності відліку ваги та зафіксований в регістрі 9, досягає виходу регістр у 9 зсуву і поступає на облік в блок 11 обліку масі, яка відвантажена конвеєром, в той момент, коли відповідна цьому імпульсу маса досягає міста розвантаження конвеєра і в блоці 11 в реальному масштабі часу накопичується маса продукту, який відвантажений конвеєром. Величина цієї маси в блоці 12 зрівнюється зі значенням маси, яке існує в задатчику 10 маси. Коли ці два значення стають однаковими, на виході блоку 12 зрівняння виникає сигнал, який поступає на виконавчий пристрій 13 керування механізмом шибера та на вхід «Установка нуля» блоку 11. При цьому пристрій готовий до відвантаження чергової дози, значення якої задається на задатчику 10 дози. Пропонований спосіб та пристрій, в якому цей спосіб реалізований, введений в експлуатацію на багатьох кар'єрах Житомирської, Донецької, Дніпропетровської, Кіровоградської та інших областей України. Таким чином, використання способу, який пропонується, та пристрою, який реалізує цій спосіб, порівняно з прототипом дає можливість задавати будь яку величину відвантажуємої дози та отримувати в реальному часі інформацію про досягнення місця розвантаження конвеєра кожною порцією вантажу на стрічці, яка дорівнюється діскрету відліку конвеєрної ваги. 5 Комп’ютерна в ерстка А. Крулевський 39447 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
