Номер патенту: 39465

Опубліковано: 25.02.2009

Автор: Молчанов Володимир Миколайович

Завантажити PDF файл.

Формула / Реферат

Коронувальний електрод електрофільтра з фіксованими точками коронування, виконаний у вигляді стрічкового корпусу з профільованою середньою поздовжньою частиною і плоскими крайовими секціями, причому фіксовані точки коронування виконані у вигляді голок, сформованих на крайових секціях шляхом видалення частини матеріалу, який відрізняється тим, що голки утворені накладеними з перекриттям кривими, що мають форму конічних перерізів з дискримінантом  0, причому кут між дотичними до кривих у точці їх перетину становить від 15 до 85 градусів.

Текст

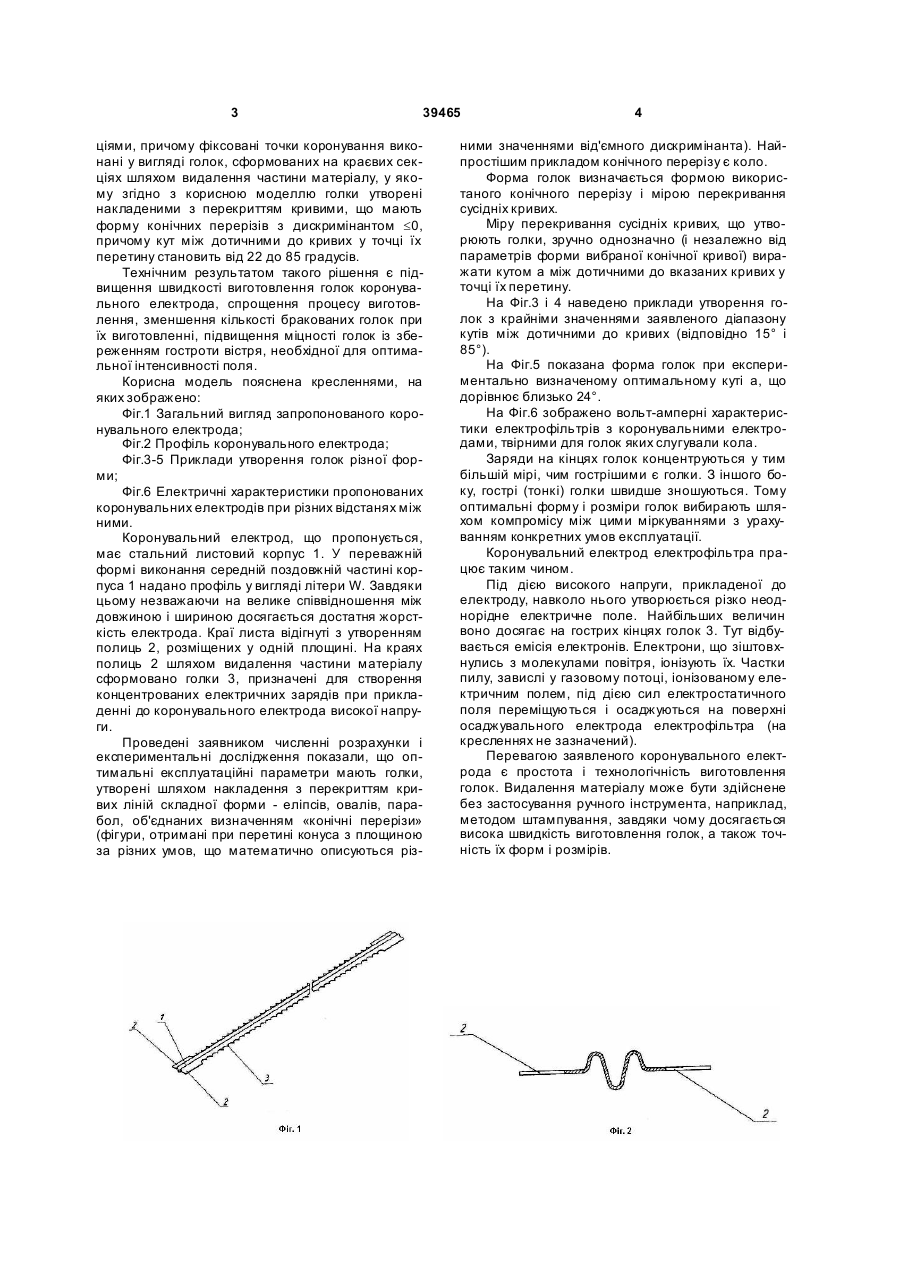

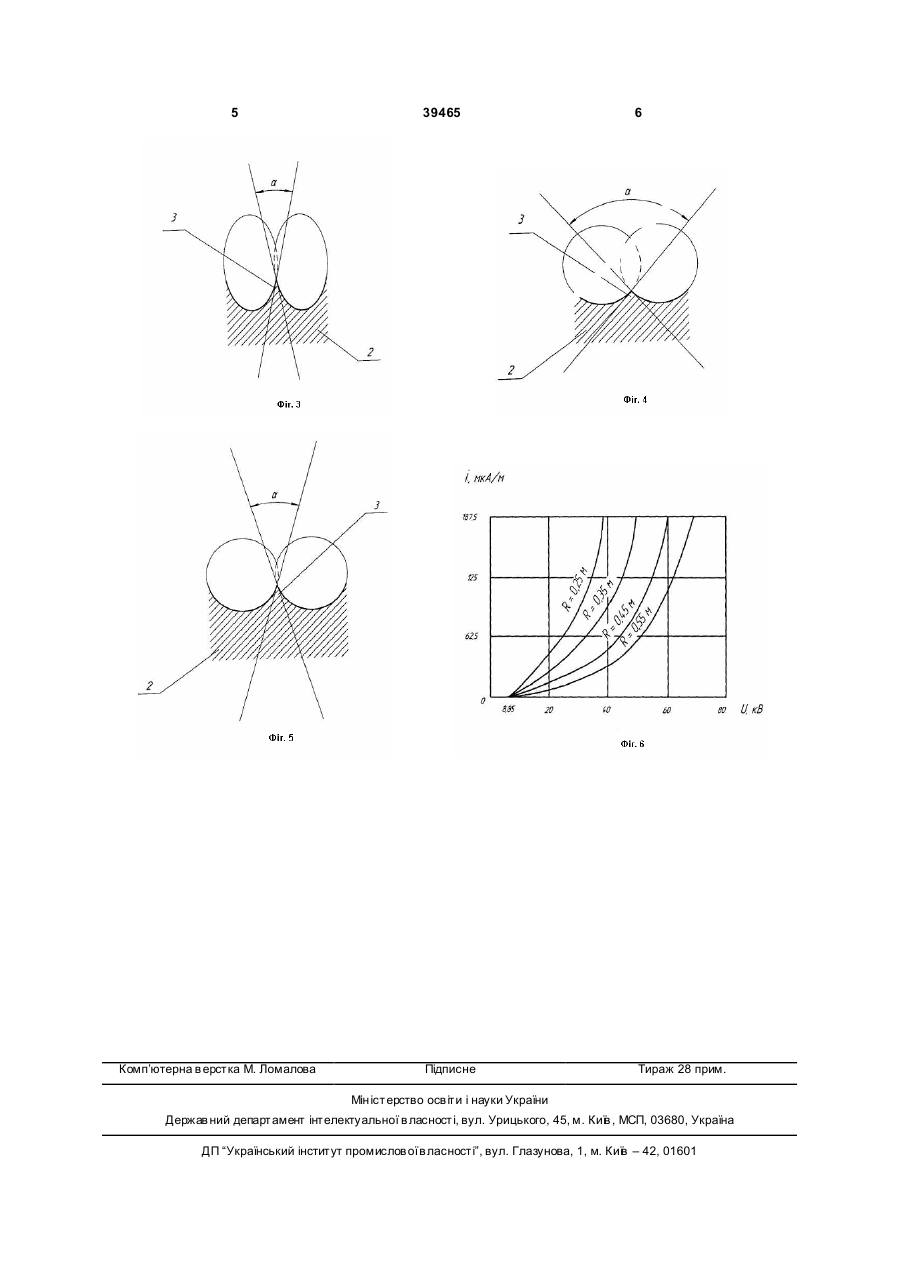

Коронувальний електрод електрофільтра з фіксованими точками коронування, виконаний у 3 39465 ціями, причому фіксовані точки коронування виконані у вигляді голок, сформованих на краєвих секціях шляхом видалення частини матеріалу, у якому згідно з корисною моделлю голки утворені накладеними з перекриттям кривими, що мають форму конічних перерізів з дискримінантом £0, причому кут між дотичними до кривих у точці їх перетину становить від 22 до 85 градусів. Технічним результатом такого рішення є підвищення швидкості виготовлення голок коронувального електрода, спрощення процесу виготовлення, зменшення кількості бракованих голок при їх виготовленні, підвищення міцності голок із збереженням гостроти вістря, необхідної для оптимальної інтенсивності поля. Корисна модель пояснена кресленнями, на яких зображено: Фіг.1 Загальний вигляд запропонованого коронувального електрода; Фіг.2 Профіль коронувального електрода; Фіг.3-5 Приклади утворення голок різної форми; Фіг.6 Електричні характеристики пропонованих коронувальних електродів при різних відстанях між ними. Коронувальний електрод, що пропонується, має стальний листовий корпус 1. У переважній формі виконання середній поздовжній частині корпуса 1 надано профіль у вигляді літери W. Завдяки цьому незважаючи на велике співвідношення між довжиною і шириною досягається достатня жорсткість електрода. Краї листа відігнуті з утворенням полиць 2, розміщених у одній площині. На краях полиць 2 шляхом видалення частини матеріалу сформовано голки 3, призначені для створення концентрованих електричних зарядів при прикладенні до коронувального електрода високої напруги. Проведені заявником численні розрахунки і експериментальні дослідження показали, що оптимальні експлуатаційні параметри мають голки, утворені шляхом накладення з перекриттям кривих ліній складної форми - еліпсів, овалів, парабол, об'єднаних визначенням «конічні перерізи» (фігури, отримані при перетині конуса з площиною за різних умов, що математично описуються різ 4 ними значеннями від'ємного дискримінанта). Найпростішим прикладом конічного перерізу є коло. Форма голок визначається формою використаного конічного перерізу і мірою перекривання сусідніх кривих. Міру перекривання сусідніх кривих, що утворюють голки, зручно однозначно (і незалежно від параметрів форми вибраної конічної кривої) виражати кутом а між дотичними до вказаних кривих у точці їх перетину. На Фіг.3 і 4 наведено приклади утворення голок з крайніми значеннями заявленого діапазону кутів між дотичними до кривих (відповідно 15° і 85°). На Фіг.5 показана форма голок при експериментально визначеному оптимальному куті а, що дорівнює близько 24°. На Фіг.6 зображено вольт-амперні характеристики електрофільтрів з коронувальними електродами, твірними для голок яких слугували кола. Заряди на кінцях голок концентруються у тим більшій мірі, чим гострішими є голки. З іншого боку, гострі (тонкі) голки швидше зношуються. Тому оптимальні форму і розміри голок вибирають шляхом компромісу між цими міркуваннями з урахуванням конкретних умов експлуатації. Коронувальний електрод електрофільтра працює таким чином. Під дією високого напруги, прикладеної до електроду, навколо нього утворюється різко неоднорідне електричне поле. Найбільших величин воно досягає на гострих кінцях голок 3. Тут відбувається емісія електронів. Електрони, що зіштовхнулись з молекулами повітря, іонізують їх. Частки пилу, завислі у газовому потоці, іонізованому електричним полем, під дією сил електростатичного поля переміщуються і осаджуються на поверхні осаджувального електрода електрофільтра (на кресленнях не зазначений). Перевагою заявленого коронувального електрода є простота і технологічність виготовлення голок. Видалення матеріалу може бути здійснене без застосування ручного інструмента, наприклад, методом штампування, завдяки чому досягається висока швидкість виготовлення голок, а також точність їх форм і розмірів. 5 Комп’ютерна в ерстка М. Ломалова 39465 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
