Стрічковий коронувальний електрод

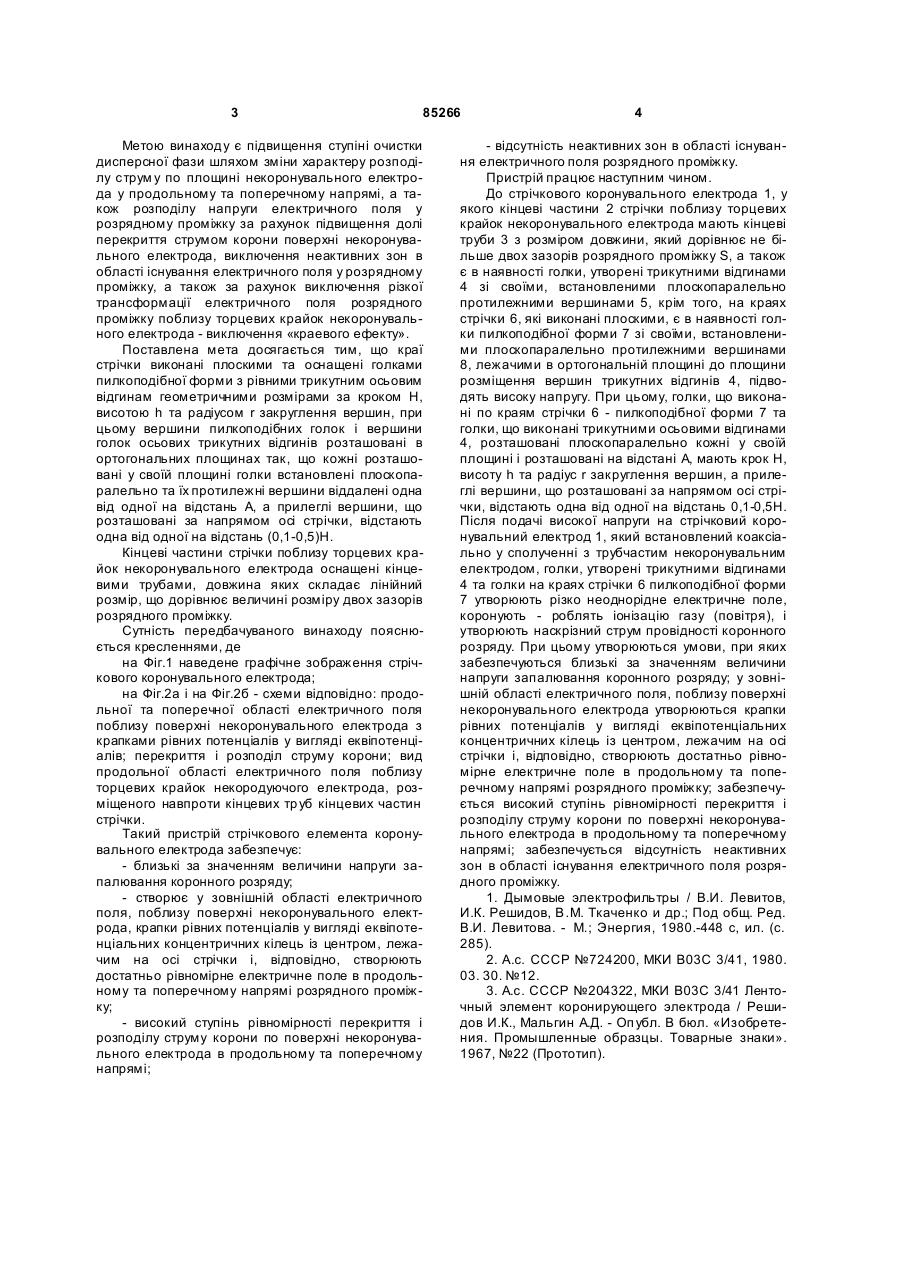

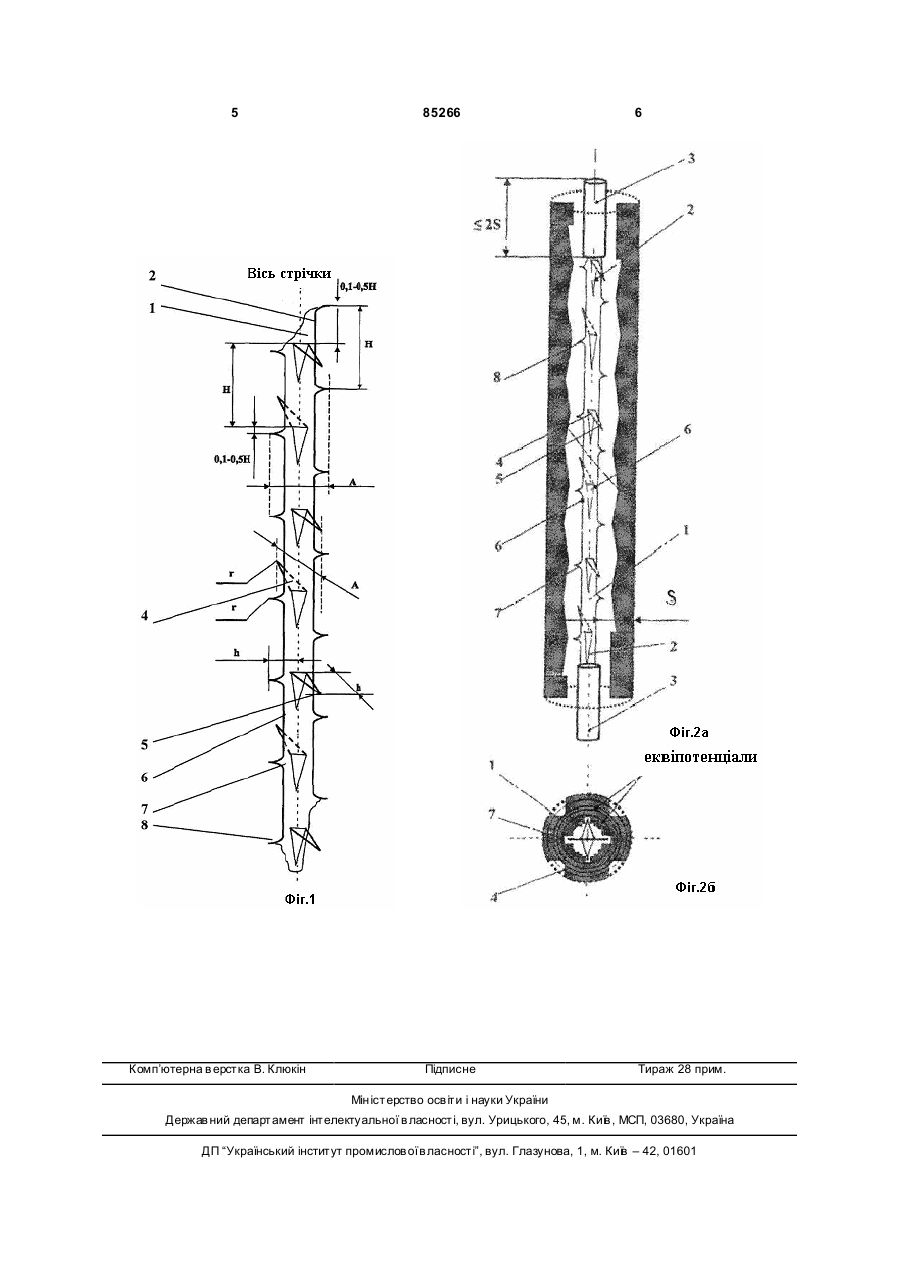

1. Стрічковий коронувальний електрод, що має стрічку з вістрями, утвореними трикутними C2 1 3 85266 Метою винаходу є підвищення ступіні очистки дисперсної фази шляхом зміни характеру розподілу струм у по площині некоронувального електрода у продольному та поперечному напрямі, а також розподілу напруги електричного поля у розрядному проміжку за рахунок підвищення долі перекриття струмом корони поверхні некоронувального електрода, виключення неактивних зон в області існування електричного поля у розрядному проміжку, а також за рахунок виключення різкої трансформації електричного поля розрядного проміжку поблизу торцевих крайок некоронувального електрода - виключення «краевого ефекту». Поставлена мета досягається тим, що краї стрічки виконані плоскими та оснащені голками пилкоподібної форми з рівними трикутним осьовим відгинам геометричними розмірами за кроком Н, висотою h та радіусом r закруглення вершин, при цьому вершини пилкоподібних голок і вершини голок осьових трикутних відгинів розташовані в ортогональних площинах так, що кожні розташовані у своїй площині голки встановлені плоскопаралельно та їх протилежні вершини віддалені одна від одної на відстань А, а прилеглі вершини, що розташовані за напрямом осі стрічки, відстають одна від одної на відстань (0,1-0,5)Н. Кінцеві частини стрічки поблизу торцевих крайок некоронувального електрода оснащені кінцевими трубами, довжина яких складає лінійний розмір, що дорівнює величині розміру двох зазорів розрядного проміжку. Сутність передбачуваного винаходу пояснюється кресленнями, де на Фіг.1 наведене графічне зображення стрічкового коронувального електрода; на Фіг.2а і на Фіг.2б - схеми відповідно: продольної та поперечної області електричного поля поблизу поверхні некоронувального електрода з крапками рівних потенціалів у вигляді еквіпотенціалів; перекриття і розподіл струму корони; вид продольної області електричного поля поблизу торцевих крайок некородуючого електрода, розміщеного навпроти кінцевих тр уб кінцевих частин стрічки. Такий пристрій стрічкового елемента коронувального електрода забезпечує: - близькі за значенням величини напруги запалювання коронного розряду; - створює у зовнішній області електричного поля, поблизу поверхні некоронувального електрода, крапки рівних потенціалів у вигляді еквіпотенціальних концентричних кілець із центром, лежачим на осі стрічки і, відповідно, створюють достатньо рівномірне електричне поле в продольному та поперечному напрямі розрядного проміжку; - високий ступінь рівномірності перекриття і розподілу струму корони по поверхні некоронувального електрода в продольному та поперечному напрямі; 4 - відсутність неактивних зон в області існування електричного поля розрядного проміжку. Пристрій працює наступним чином. До стрічкового коронувального електрода 1, у якого кінцеві частини 2 стрічки поблизу торцевих крайок некоронувального електрода мають кінцеві труби 3 з розміром довжини, який дорівнює не більше двох зазорів розрядного проміжку S, а також є в наявності голки, утворені трикутними відгинами 4 зі своїми, встановленими плоскопаралельно протилежними вершинами 5, крім того, на краях стрічки 6, які виконані плоскими, є в наявності голки пилкоподібної форми 7 зі своїми, встановленими плоскопаралельно протилежними вершинами 8, лежачими в ортогональній площині до площини розміщення вершин трикутних відгинів 4, підводять високу напругу. При цьому, голки, що виконані по краям стрічки 6 - пилкоподібної форми 7 та голки, що виконані трикутними осьовими відгинами 4, розташовані плоскопаралельно кожні у своїй площині і розташовані на відстані А, мають крок Н, висоту h та радіус r закруглення вершин, а прилеглі вершини, що розташовані за напрямом осі стрічки, відстають одна від одної на відстань 0,1-0,5Н. Після подачі високої напруги на стрічковий коронувальний електрод 1, який встановлений коаксіально у сполученні з трубчастим некоронувальним електродом, голки, утворені трикутними відгинами 4 та голки на краях стрічки 6 пилкоподібної форми 7 утворюють різко неоднорідне електричне поле, коронують - роблять іонізацію газу (повітря), і утворюють наскрізний струм провідності коронного розряду. При цьому утворюються умови, при яких забезпечуються близькі за значенням величини напруги запалювання коронного розряду; у зовнішній області електричного поля, поблизу поверхні некоронувального електрода утворюються крапки рівних потенціалів у вигляді еквіпотенціальних концентричних кілець із центром, лежачим на осі стрічки і, відповідно, створюють достатньо рівномірне електричне поле в продольному та поперечному напрямі розрядного проміжку; забезпечується високий ступінь рівномірності перекриття і розподілу струму корони по поверхні некоронувального електрода в продольному та поперечному напрямі; забезпечується відсутність неактивних зон в області існування електричного поля розрядного проміжку. 1. Дымовые электрофильтры / В.И. Левитов, И.К. Решидов, В.М. Ткаченко и др.; Под общ. Ред. В.И. Левитова. - М.; Энергия, 1980.-448 с, ил. (с. 285). 2. А.с. СССР №724200, МКИ В03С 3/41, 1980. 03. 30. №12. 3. А.с. СССР №204322, МКИ В03С 3/41 Ленточный элемент коронирующего электрода / Решидов И.К., Мальгин А.Д. - Оп убл. В бюл. «Изобретения. Промышленные образцы. Товарные знаки». 1967, №22 (Прототип). 5 Комп’ютерна в ерстка В. Клюкін 85266 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
