Шприц одноразового використання

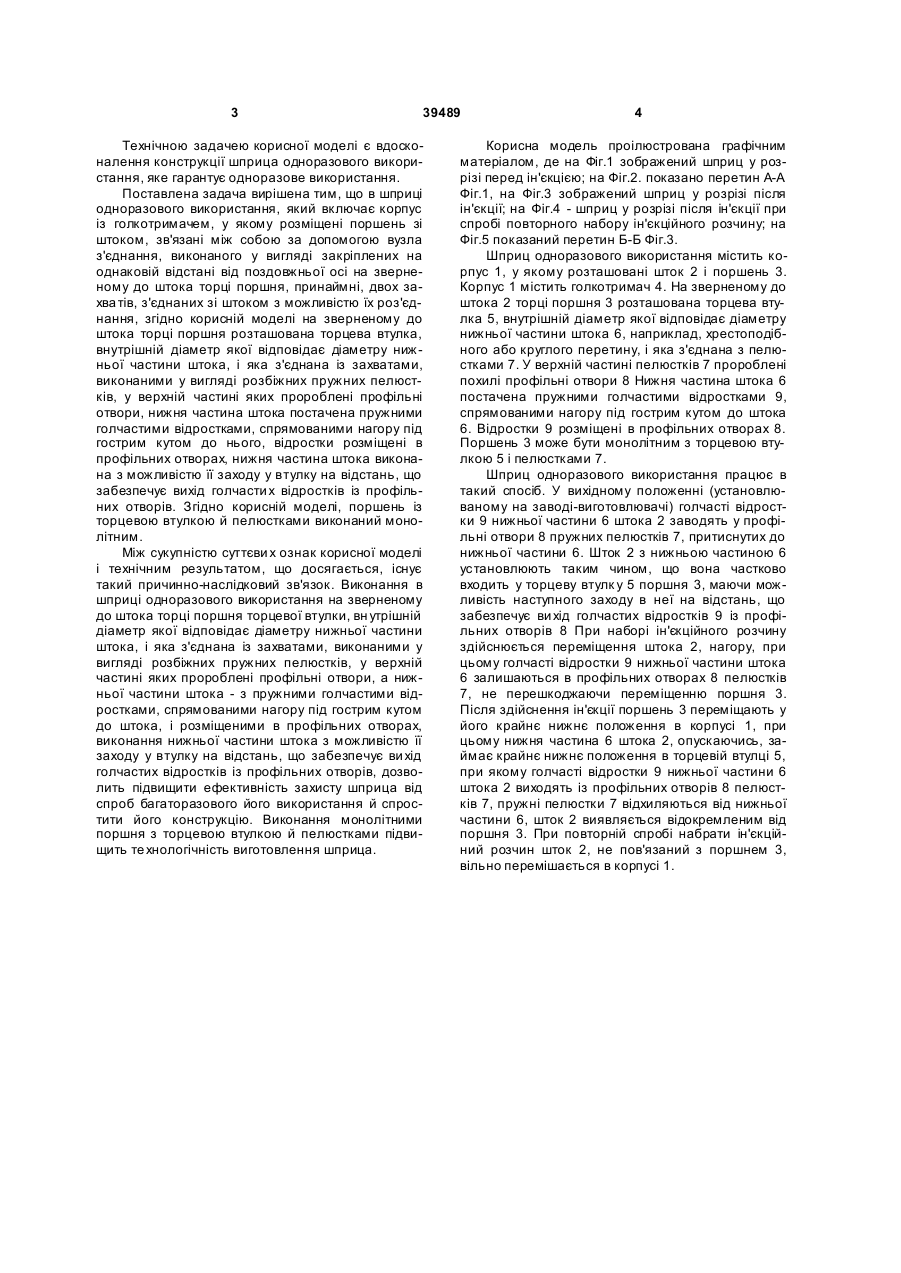

1. Шприц одноразового використання, що містить корпус із голкотримачем, у якому розміщені поршень зі штоком, зв'язані між собою за допомогою вузла з'єднання, виконаного у вигляді закріплених на однаковій відстані від поздовжньої осі на зверненому до штока торці поршня принаймні двох захоплювачів, з'єднаних зі штоком з можливістю їх роз'єднання, який відрізняється тим, що на 3 39489 Технічною задачею корисної моделі є вдосконалення конструкції шприца одноразового використання, яке гарантує одноразове використання. Поставлена задача вирішена тим, що в шприці одноразового використання, який включає корпус із голкотримачем, у якому розміщені поршень зі штоком, зв'язані між собою за допомогою вузла з'єднання, виконаного у вигляді закріплених на однаковій відстані від поздовжньої осі на зверненому до штока торці поршня, принаймні, двох захва тів, з'єднаних зі штоком з можливістю їх роз'єднання, згідно корисній моделі на зверненому до штока торці поршня розташована торцева втулка, внутрішній діаметр якої відповідає діаметру нижньої частини штока, і яка з'єднана із захватами, виконаними у вигляді розбіжних пружних пелюстків, у верхній частині яких пророблені профільні отвори, нижня частина штока постачена пружними голчастими відростками, спрямованими нагору під гострим кутом до нього, відростки розміщені в профільних отворах, нижня частина штока виконана з можливістю її заходу у втулку на відстань, що забезпечує вихід голчасти х відростків із профільних отворів. Згідно корисній моделі, поршень із торцевою втулкою й пелюстками виконаний монолітним. Між сукупністю суттєви х ознак корисної моделі і технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок. Виконання в шприці одноразового використання на зверненому до штока торці поршня торцевої втулки, вн утрішній діаметр якої відповідає діаметру нижньої частини штока, і яка з'єднана із захватами, виконаними у вигляді розбіжних пружних пелюстків, у верхній частині яких пророблені профільні отвори, а нижньої частини штока - з пружними голчастими відростками, спрямованими нагору під гострим кутом до штока, і розміщеними в профільних отворах, виконання нижньої частини штока з можливістю її заходу у втулку на відстань, що забезпечує ви хід голчастих відростків із профільних отворів, дозволить підвищити ефективність захисту шприца від спроб багаторазового його використання й спростити його конструкцію. Виконання монолітними поршня з торцевою втулкою й пелюстками підвищить те хнологічність виготовлення шприца. 4 Корисна модель проілюстрована графічним матеріалом, де на Фіг.1 зображений шприц у розрізі перед ін'єкцією; на Фіг.2. показано перетин А-А Фіг.1, на Фіг.3 зображений шприц у розрізі після ін'єкції; на Фіг.4 - шприц у розрізі після ін'єкції при спробі повторного набору ін'єкційного розчину; на Фіг.5 показаний перетин Б-Б Фіг.3. Шприц одноразового використання містить корпус 1, у якому розташовані шток 2 і поршень 3. Корпус 1 містить голкотримач 4. На зверненому до штока 2 торці поршня 3 розташована торцева втулка 5, внутрішній діаметр якої відповідає діаметру нижньої частини штока 6, наприклад, хрестоподібного або круглого перетину, і яка з'єднана з пелюстками 7. У верхній частині пелюстків 7 пророблені похилі профільні отвори 8 Нижня частина штока 6 постачена пружними голчастими відростками 9, спрямованими нагору під гострим кутом до штока 6. Відростки 9 розміщені в профільних отворах 8. Поршень 3 може бути монолітним з торцевою втулкою 5 і пелюстками 7. Шприц одноразового використання працює в такий спосіб. У вихідному положенні (установлюваному на заводі-виготовлювачі) голчасті відростки 9 нижньої частини 6 штока 2 заводять у профільні отвори 8 пружних пелюстків 7, притиснутих до нижньої частини 6. Шток 2 з нижньою частиною 6 установлюють таким чином, що вона частково входить у торцеву втулк у 5 поршня 3, маючи можливість наступного заходу в неї на відстань, що забезпечує ви хід голчастих відростків 9 із профільних отворів 8 При наборі ін'єкційного розчину здійснюється переміщення штока 2, нагору, при цьому голчасті відростки 9 нижньої частини штока 6 залишаються в профільних отворах 8 пелюстків 7, не перешкоджаючи переміщенню поршня 3. Після здійснення ін'єкції поршень 3 переміщають у його крайнє нижнє положення в корпусі 1, при цьому нижня частина 6 штока 2, опускаючись, займає крайнє нижнє положення в торцевій втулці 5, при якому голчасті відростки 9 нижньої частини 6 штока 2 виходять із профільних отворів 8 пелюстків 7, пружні пелюстки 7 відхиляються від нижньої частини 6, шток 2 виявляється відокремленим від поршня 3. При повторній спробі набрати ін'єкційний розчин шток 2, не пов'язаний з поршнем 3, вільно перемішається в корпусі 1. 5 Комп’ютерна в ерстка М. Ломалова 39489 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
