Шприц а.а.вітова

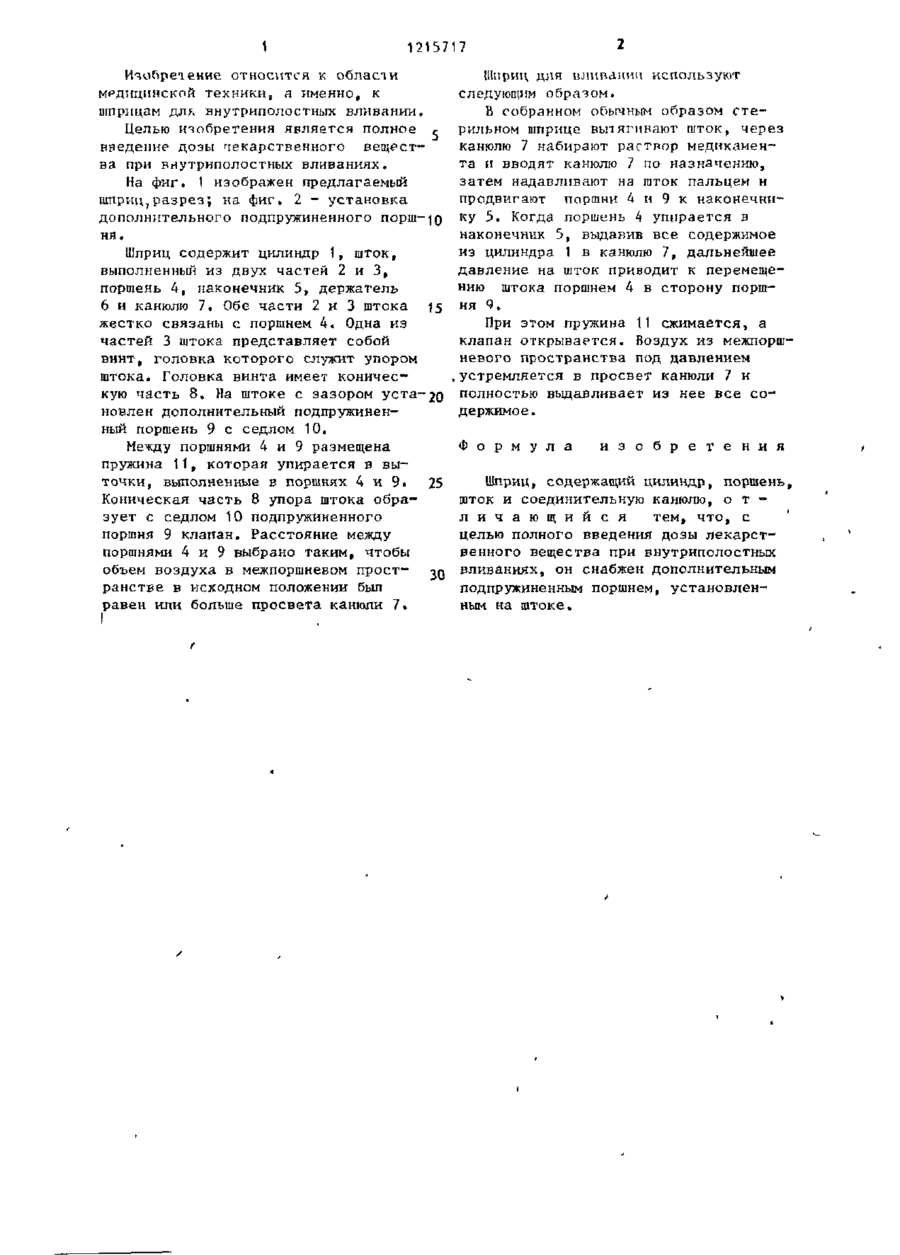

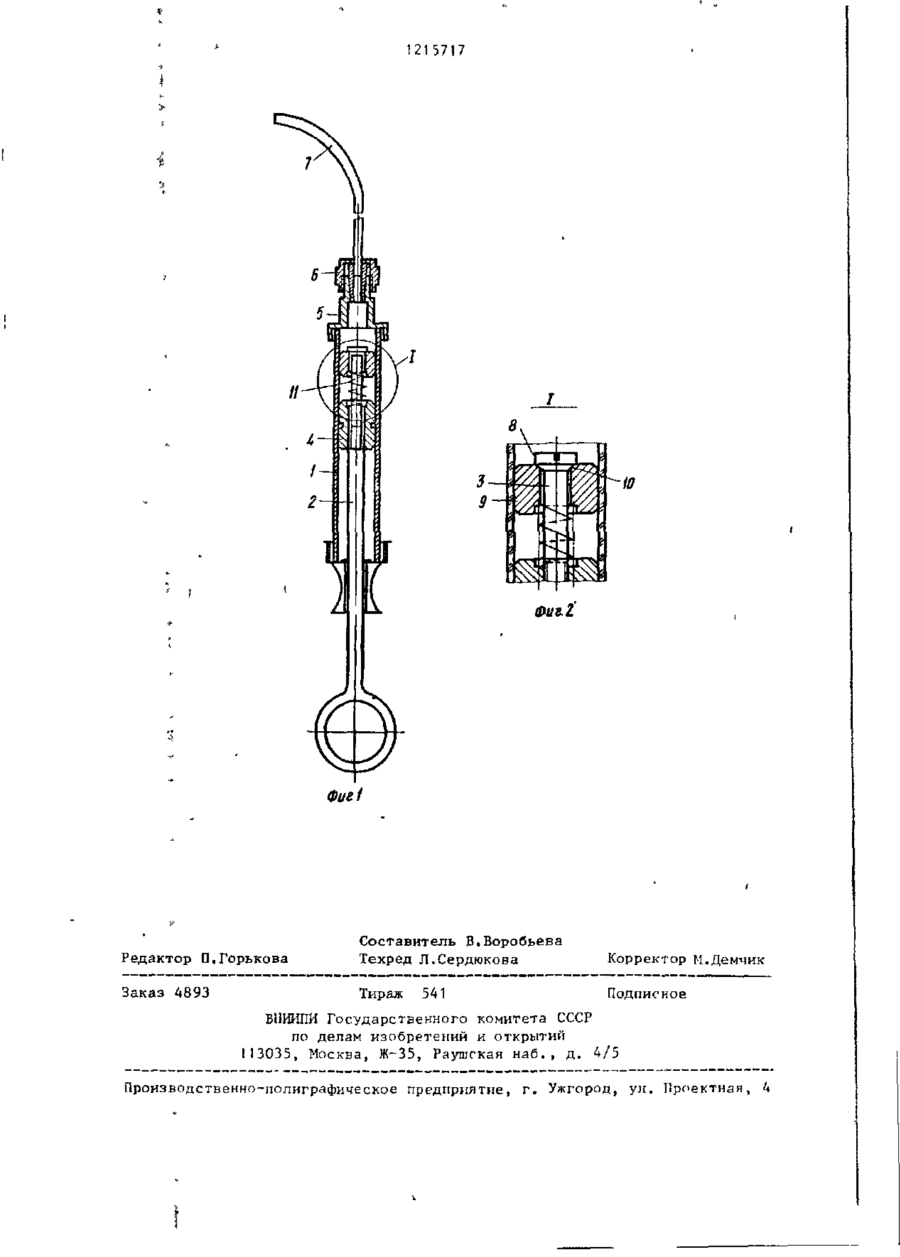

Изобретение относится к области медицинской техники, а именно - к шприцам при внутриполостных вливаниях. Целью изобретения является полное введение дозы лекарственного вещества при внутриполостных влива ниях. Шприц содержит цилиндр 1, шток, выполненный из двух частей 2 и 3, поршень 4 и дополнительный поршень 9, установленные на штоке 2. Между поршнем размещена пружина 11, которая упирается в выточки, выполненные в поршнях 4 и 9. Когда поршень 4 упрется в наконечник 5, выдавив все содержимое, дальнейшее давление на шток приводит ю перемещению штока поршнем 4 в сторону поршня 9. Пружина 11 сжимается, клапан открывается и воздух из межлоршневого пространства выдавливает все содержимое. 2 ил* 1 1215717 Изобретение относится к области медицинской техники, а именно, к шприцам для внутриполостных вливании. Целью изобретения является полное с введение дозы пекарственного вещества при внутриполостных вливаниях. На фиг. 1 изображен предлагаемый шприц,разрез; на фиг. 2 - установка дополнительного подпружиненного порш-ю нл. Шприц содержит цилиндр 1, шток, выполненный из двух частей 2 и 3, поршень 4, наконечник 5, держатель 6 и канюлю 7. Обе части 2 и 3 штока J5 жестко связаны с поршнем 4* Одна из частей 3 штока представляет собой винт, головка которого служит упором штока. Головка винта имеет коническую часть 8. На штоке с зазором уста~20 новлен дополнительный подпружиненный поршень 9 с седлом 10, Между поршнями 4 и 9 размещена пружина 11, которая упирается в выточки, выполненные в поршнях 4 и 9* 25 . Коническая часть 8 упора штока образует с седлом 10 подпружиненного поршня 9 клапан. Расстояние между поршнями 4 и 9 выбрано таким, чтобы объем воздуха в межпоршневом прост- зо ранстве в исходном положении был равен или больше просвета канюли 7. Шприц для вливании используют следующий образом. В собранном обычным образом стерильном шприце вытягивают шток, через канюлю 7 набирают раствор медикамента и вводят канюлю 7 по назначению, затем надавливают на шток пальцем и продвигают поршни 4 и 9 к наконечнику 5. Когда поршень 4 упирается в наконечник 5, выдавив все содержимое из цилиндра 1 в канюлю 7, дальнейшее давление на шток приводит к перемещению штока поршнем 4 в сторону поршня 9. При этом пружина 11 сжимается, а клапан открывается. Воздух из межпоршневого пространства под давлением устремляется в просвет канюли 7 и полностью выдавливает из нее все содержимое. Ф о р м у л а и з о б р е т е н и я Шприц, содержащий цилиндр, поршень, шток и соединительную канюлю, о т л и ч а ю щ и й с я тем, что, с целью полного введения дозы лекарственного вещества при внутриполостных вливаниях, он снабжен дополнительным подпружиненным поршнем, установленным на штоке» 1215717 І
