Спосіб нагріву дисперсних матеріалів

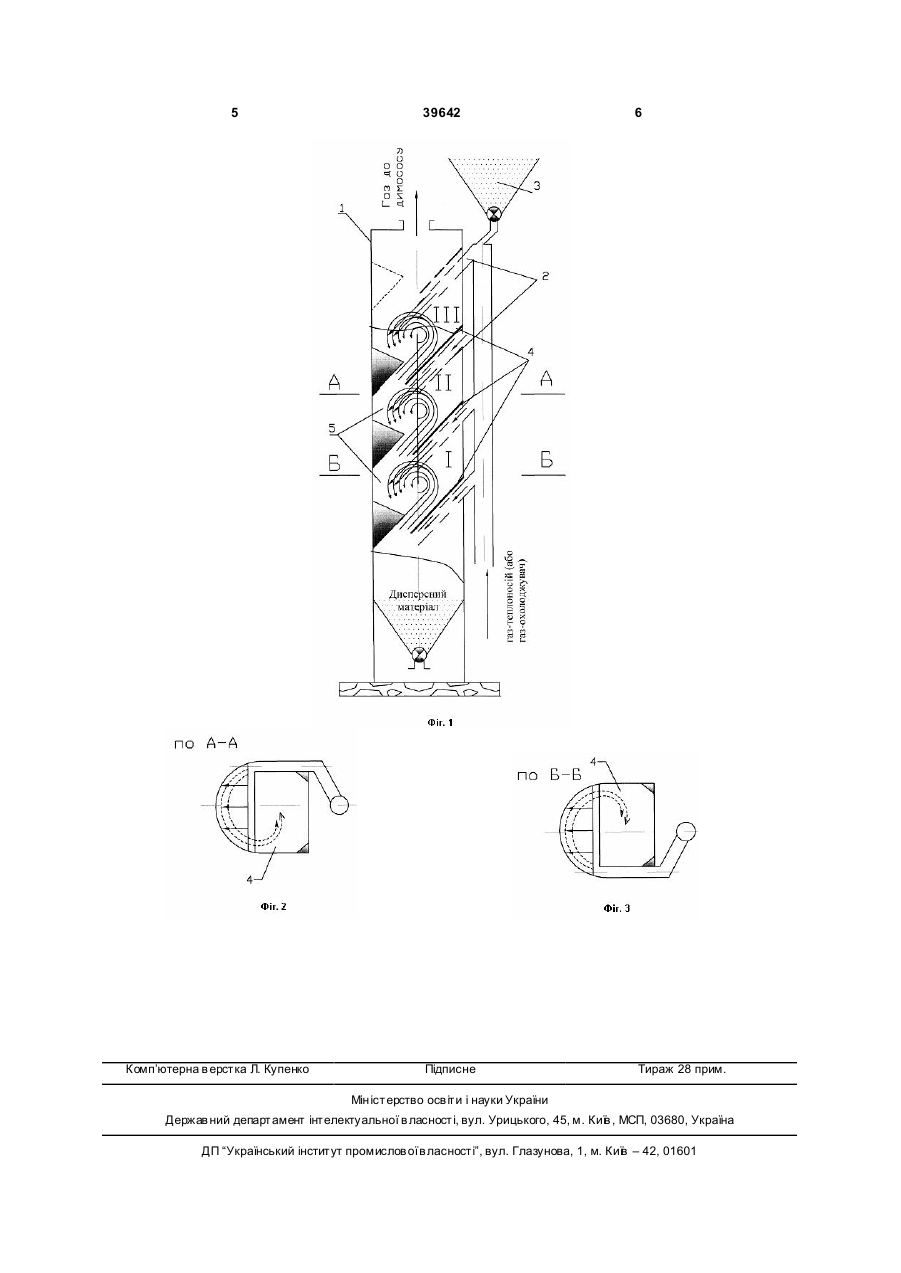

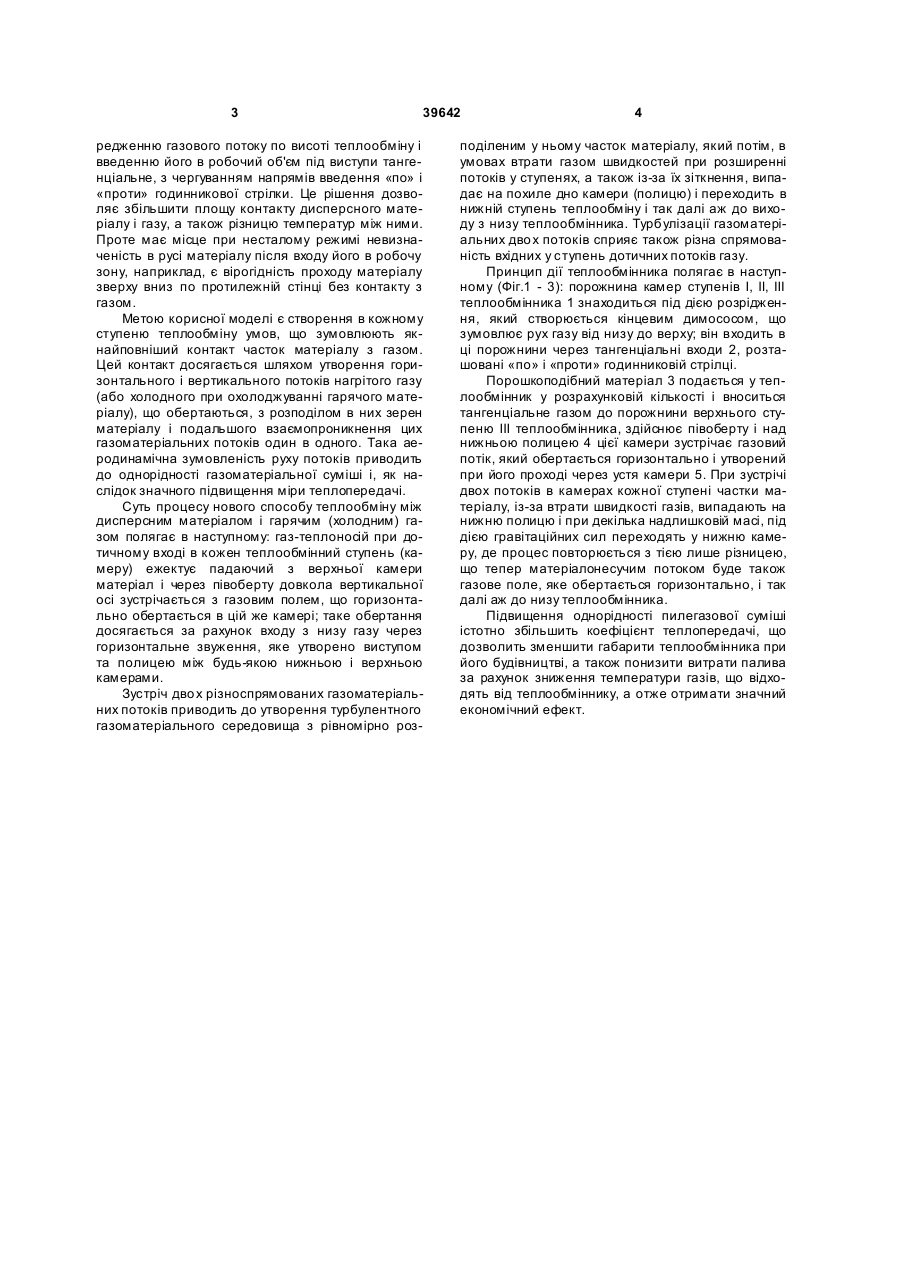

Спосіб термообробки порошкоподібного матеріалу, який включає рух дисперсного матеріалу зверху вниз по ступенях теплообмінника, просу 3 39642 редженню газового потоку по висоті теплообміну і введенню його в робочий об'єм під виступи тангенціальне, з чергуванням напрямів введення «по» і «проти» годинникової стрілки. Це рішення дозволяє збільшити площу контакту дисперсного матеріалу і газу, а також різницю температур між ними. Проте має місце при несталому режимі невизначеність в русі матеріалу після входу його в робочу зону, наприклад, є вірогідність проходу матеріалу зверху вниз по протилежній стінці без контакту з газом. Метою корисної моделі є створення в кожному ступеню теплообміну умов, що зумовлюють якнайповніший контакт часток матеріалу з газом. Цей контакт досягається шляхом утворення горизонтального і вертикального потоків нагрітого газу (або холодного при охолоджуванні гарячого матеріалу), що обертаються, з розподілом в них зерен матеріалу і подальшого взаємопроникнення цих газоматеріальних потоків один в одного. Така аеродинамічна зумовленість руху потоків приводить до однорідності газоматеріальної суміші і, як наслідок значного підвищення міри теплопередачі. Суть процесу нового способу теплообміну між дисперсним матеріалом і гарячим (холодним) газом полягає в наступному: газ-теплоносій при дотичному вході в кожен теплообмінний ступень (камеру) ежектує падаючий з верхньої камери матеріал і через півоберту довкола вертикальної осі зустрічається з газовим полем, що горизонтально обертається в цій же камері; таке обертання досягається за рахунок входу з низу газу через горизонтальне звуження, яке утворено виступом та полицею між будь-якою нижньою і верхньою камерами. Зустріч дво х різноспрямованих газоматеріальних потоків приводить до утворення турбулентного газоматеріального середовища з рівномірно роз 4 поділеним у ньому часток матеріалу, який потім, в умовах втрати газом швидкостей при розширенні потоків у ступенях, а також із-за їх зіткнення, випадає на похиле дно камери (полицю) і переходить в нижній ступень теплообміну і так далі аж до виходу з низу теплообмінника. Турбулізації газоматеріальних дво х потоків сприяє також різна спрямованість вхідних у ступень дотичних потоків газу. Принцип дії теплообмінника полягає в наступному (Фіг.1 - 3): порожнина камер ступенів І, II, III теплообмінника 1 знаходиться під дією розрідження, який створюється кінцевим димососом, що зумовлює рух газу від низу до верху; він входить в ці порожнини через тангенціальні входи 2, розташовані «по» і «проти» годинниковій стрілці. Порошкоподібний матеріал 3 подається у теплообмінник у розрахунковій кількості і вноситься тангенціальне газом до порожнини верхнього ступеню III теплообмінника, здійснює півоберту і над нижньою полицею 4 цієї камери зустрічає газовий потік, який обертається горизонтально і утворений при його проході через устя камери 5. При зустрічі двох потоків в камерах кожної ступені частки матеріалу, із-за втрати швидкості газів, випадають на нижню полицю і при декілька надлишковій масі, під дією гравітаційних сил переходять у нижню камеру, де процес повторюється з тією лише різницею, що тепер матеріалонесучим потоком буде також газове поле, яке обертається горизонтально, і так далі аж до низу теплообмінника. Підвищення однорідності пилегазової суміші істотно збільшить коефіцієнт теплопередачі, що дозволить зменшити габарити теплообмінника при його будівництві, а також понизити витрати палива за рахунок зниження температури газів, що відходять від теплообміннику, а отже отримати значний економічний ефект. 5 Комп’ютерна в ерстка Л. Купенко 39642 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
