Струмообмежувальний реактор

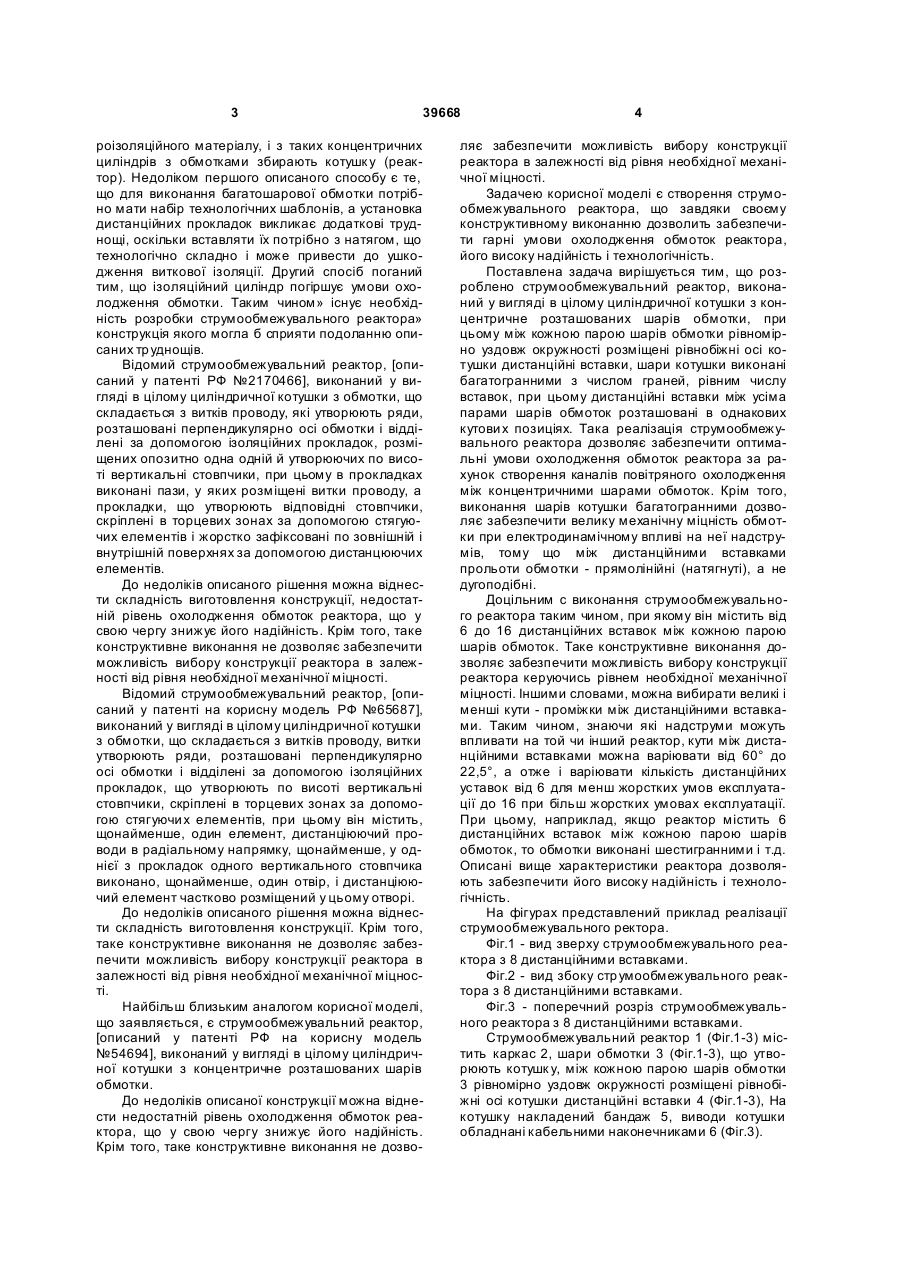

1. Струмообмежувальний реактор, що виконаний у вигляді в цілому циліндричної котушки з концентрично розташованих шарів обмотки, який 3 39668 роізоляційного матеріалу, і з таких концентричних циліндрів з обмотками збирають котушк у (реактор). Недоліком першого описаного способу є те, що для виконання багатошарової обмотки потрібно мати набір технологічних шаблонів, а установка дистанційних прокладок викликає додаткові труднощі, оскільки вставляти їх потрібно з натягом, що технологічно складно і може привести до ушкодження виткової ізоляції. Другий спосіб поганий тим, що ізоляційний циліндр погіршує умови охолодження обмотки. Таким чином» існує необхідність розробки струмообмежувального реактора» конструкція якого могла б сприяти подоланню описаних тр уднощів. Відомий струмообмежувальний реактор, [описаний у патенті РФ №2170466], виконаний у вигляді в цілому циліндричної котушки з обмотки, що складається з витків проводу, які утворюють ряди, розташовані перпендикулярно осі обмотки і відділені за допомогою ізоляційних прокладок, розміщених опозитно одна одній й утворюючих по висоті вертикальні стовпчики, при цьому в прокладках виконані пази, у яких розміщені витки проводу, а прокладки, що утворюють відповідні стовпчики, скріплені в торцевих зонах за допомогою стягуючих елементів і жорстко зафіксовані по зовнішній і внутрішній поверхнях за допомогою дистанцюючих елементів. До недоліків описаного рішення можна віднести складність виготовлення конструкції, недостатній рівень охолодження обмоток реактора, що у свою чергу знижує його надійність. Крім того, таке конструктивне виконання не дозволяє забезпечити можливість вибору конструкції реактора в залежності від рівня необхідної механічної міцності. Відомий струмообмежувальний реактор, [описаний у патенті на корисну модель РФ №65687], виконаний у вигляді в цілому циліндричної котушки з обмотки, що складається з витків проводу, витки утворюють ряди, розташовані перпендикулярно осі обмотки і відділені за допомогою ізоляційних прокладок, що утворюють по висоті вертикальні стовпчики, скріплені в торцевих зонах за допомогою стягуючи х елементів, при цьому він містить, щонайменше, один елемент, дистанціюючий проводи в радіальному напрямку, щонайменше, у однієї з прокладок одного вертикального стовпчика виконано, щонайменше, один отвір, і дистанціюючий елемент частково розміщений у цьому отворі. До недоліків описаного рішення можна віднести складність виготовлення конструкції. Крім того, таке конструктивне виконання не дозволяє забезпечити можливість вибору конструкції реактора в залежності від рівня необхідної механічної міцності. Найбільш близьким аналогом корисної моделі, що заявляється, є струмообмежувальний реактор, [описаний у патенті РФ на корисну модель №54694], виконаний у вигляді в цілому циліндричної котушки з концентричне розташованих шарів обмотки. До недоліків описаної конструкції можна віднести недостатній рівень охолодження обмоток реактора, що у свою чергу знижує його надійність. Крім того, таке конструктивне виконання не дозво 4 ляє забезпечити можливість вибору конструкції реактора в залежності від рівня необхідної механічної міцності. Задачею корисної моделі є створення струмообмежувального реактора, що завдяки своєму конструктивному виконанню дозволить забезпечити гарні умови охолодження обмоток реактора, його високу надійність і технологічність. Поставлена задача вирішується тим, що розроблено струмообмежувальний реактор, виконаний у вигляді в цілому циліндричної котушки з концентричне розташованих шарів обмотки, при цьому між кожною парою шарів обмотки рівномірно уздовж окружності розміщені рівнобіжні осі котушки дистанційні вставки, шари котушки виконані багатогранними з числом граней, рівним числу вставок, при цьому дистанційні вставки між усіма парами шарів обмоток розташовані в однакових кутови х позиціях. Така реалізація струмообмежувального реактора дозволяє забезпечити оптимальні умови охолодження обмоток реактора за рахунок створення каналів повітряного охолодження між концентричними шарами обмоток. Крім того, виконання шарів котушки багатогранними дозволяє забезпечити велику механічну міцність обмотки при електродинамічному впливі на неї надструмів, тому що між дистанційними вставками прольоти обмотки - прямолінійні (натягнуті), а не дугоподібні. Доцільним с виконання струмообмежувального реактора таким чином, при якому він містить від 6 до 16 дистанційних вставок між кожною парою шарів обмоток. Таке конструктивне виконання дозволяє забезпечити можливість вибору конструкції реактора керуючись рівнем необхідної механічної міцності. Іншими словами, можна вибирати великі і менші кути - проміжки між дистанційними вставками. Таким чином, знаючи які надструми можуть впливати на той чи інший реактор, кути між дистанційними вставками можна варіювати від 60° до 22,5°, а отже і варіювати кількість дистанційних уставок від 6 для менш жорстких умов експлуатації до 16 при більш жорстких умовах експлуатації. При цьому, наприклад, якщо реактор містить 6 дистанційних вставок між кожною парою шарів обмоток, то обмотки виконані шестигранними і т.д. Описані вище характеристики реактора дозволяють забезпечити його високу надійність і технологічність. На фігурах представлений приклад реалізації струмообмежувального ректора. Фіг.1 - вид зверху струмообмежувального реактора з 8 дистанційними вставками. Фіг.2 - вид збоку стр умообмежувального реактора з 8 дистанційними вставками. Фіг.3 - поперечний розріз струмообмежувального реактора з 8 дистанційними вставками. Струмообмежувальний реактор 1 (Фіг.1-3) містить каркас 2, шари обмотки 3 (Фіг.1-3), що утворюють котушк у, між кожною парою шарів обмотки 3 рівномірно уздовж окружності розміщені рівнобіжні осі котушки дистанційні вставки 4 (Фіг.1-3), На котушку накладений бандаж 5, виводи котушки обладнані кабельними наконечниками 6 (Фіг.3). 5 39668 Формують струмообмежувальний реактор 1 у такий спосіб. На каркас 2 циліндричні форми встановлюють дистанційну вставк у 4, на яку намотують шар обмотки 3. Між кожною парою шарів обмотки 3 рівномірно уздовж окружності розміщають дистанційні вставки 4. Зовнішній вивідний виток обмотки 3 закріплюють (тимчасово). Після закінчення намотування на котушк у накладають бандажі 5, що містять по 10 шарів склострічки в кожному, кінці стрічки прошивають нитками. Виводи котушки обладнують кабельними наконечниками 6. Після виміру індуктивності реактора його просочують з Комп’ютерна в ерстка Н. Лисенко 6 відповідним запіканням в лакові. Початковий каркас 2 може бути замінений знімним шаблоном, на який перед намотуванням з тим чи іншим кроком укладають дистанційні вставки 4. Після намотування котушки її знімають із шаблона» а перший шар вставок 4 видаляють, після чого котушку бандажують і просочують в лакові. Таким чином, корисна модель, що заявляється являє собою струмообмежувальний реактор, що завдяки своєму конструктивному виконанню дозволяє забезпечити гарні умови охолодження обмоток реактора, його високу надійність і технологічність. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
