Згладжуючий реактор

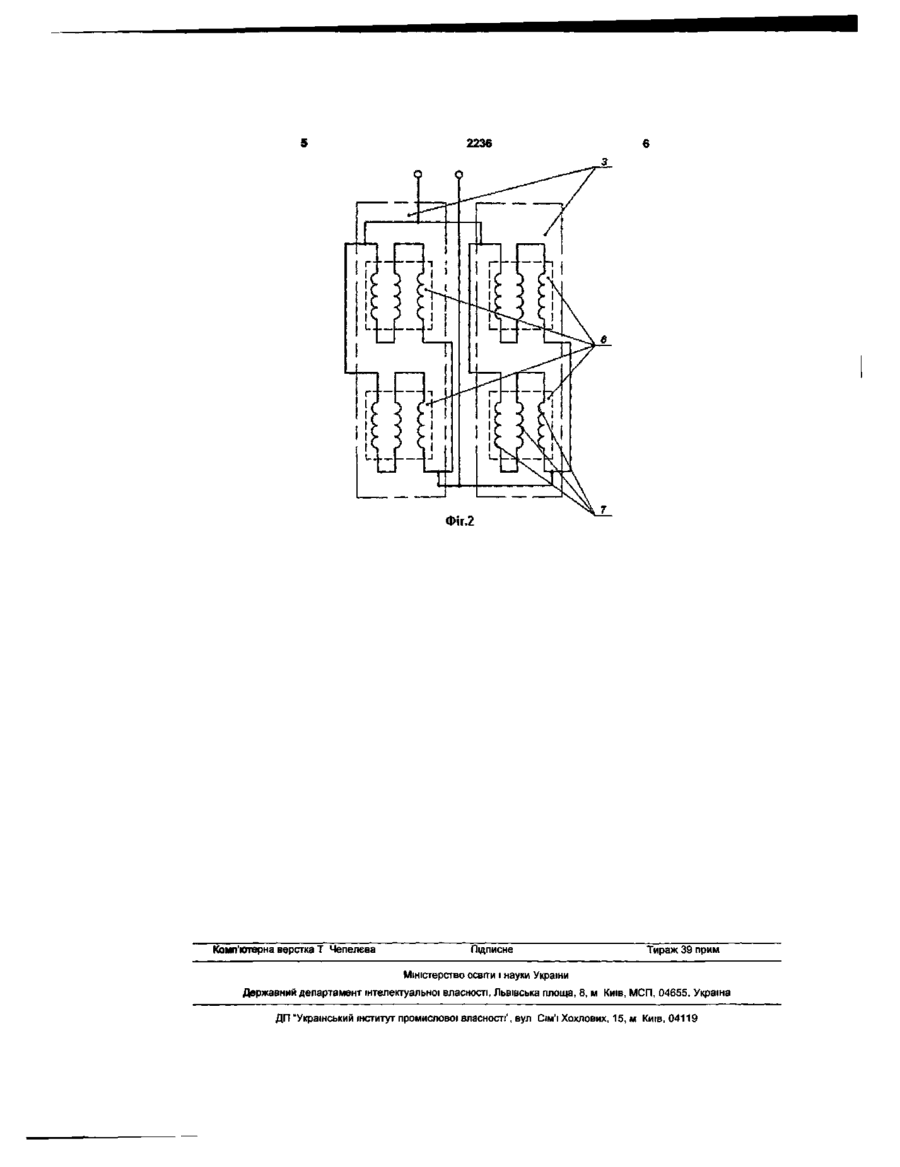

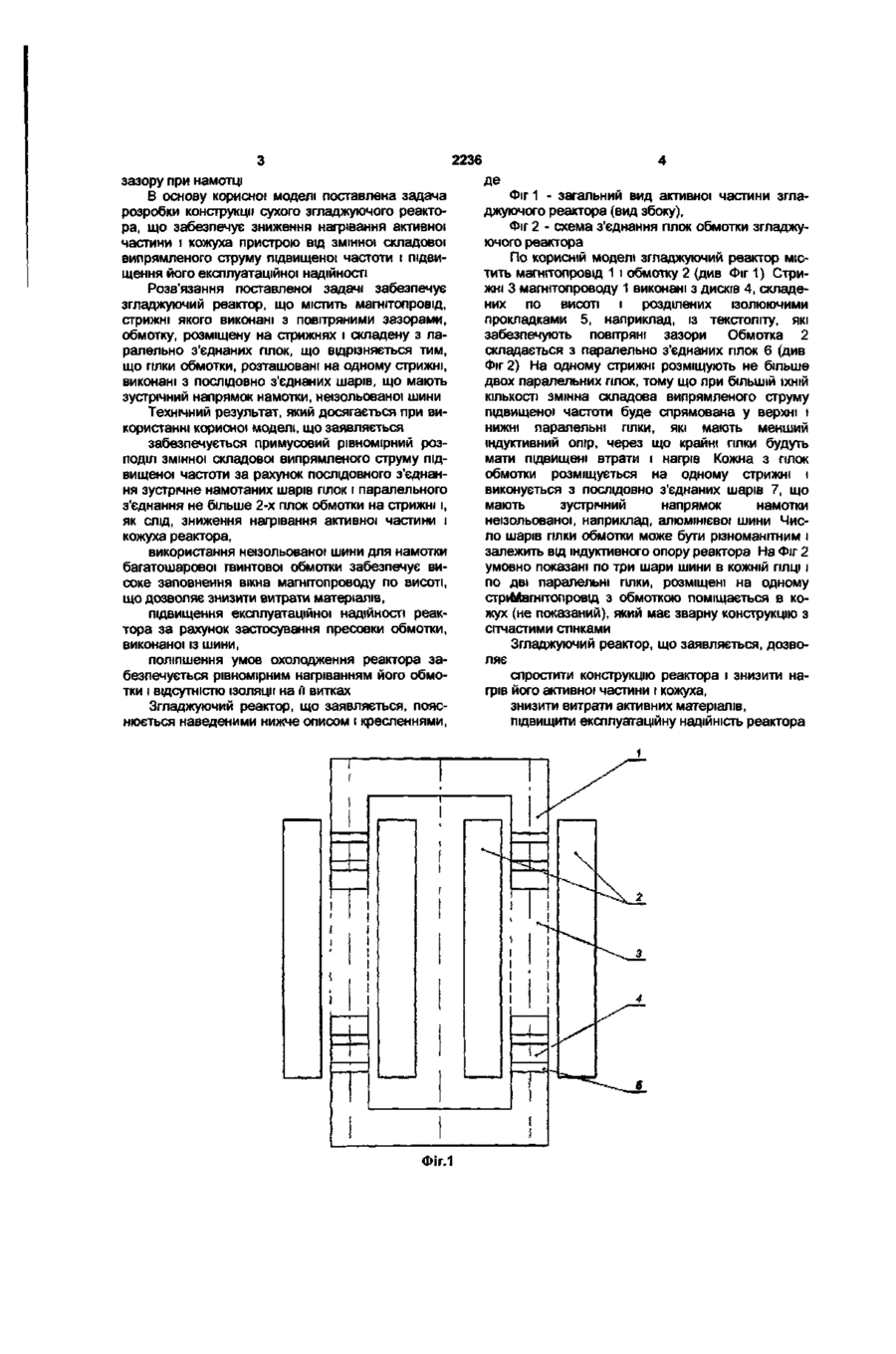

Згладжуючий реактор, який містить магнітопровщ, стрижні якого виконані з повітряними зазорами, обмотку, розміщену на стрижнях, яка складається з паралельно з'єднаних гілок, який відрізняється тим, що гілки обмотки, розташовані на одному стрижні, виконані з послідовно з'єднаних шарів, що мають зустрічний напрямок намотки, неїзольованої шини стрижні розташовані частини шинної обмотки, що мають по половині витка, з'єднані послідовно, згідно Загальна КІЛЬКІСТЬ ВИТКІВ обмотки дорівнює одиниці Недоліками відомого електричного реактора є підвищені витрати матеріалів і габарити, тому що при згідному з'єднанні половинок витків шинної обмотки висота вікна магнітопровода збільшується на висоту шини Відомий сильнострумовий згладжуючий реактор (див авторське свідоцтво колишньої ЧРСР №237141, H01F29/00, 1983), що складається хоча б з одного магнітопроводу, на якому розміщена котушка, виконана у формі спіралі, навитої голим плоским проводом так, що ширина проводу дорівнює товщині обмотки При цьому на двох протилежних стінках магнітопроводу розміщена пара електроізоляційних прокладок, у яких виконані доріжки для розміщення в них витків обмотки, а в проміжках між парами електроізоляційних прокладок знаходяться круглі розпірки, що спираються об грані електроізоляційних прокладок і об внутрішні поверхні витків Даний сильнострумовий згладжуючий реактор приймаємо за прототип Недоліками прототипу є складність технології намотки обмотки через можливу руйнацію пазів електроізоляційних прокладок, відсутність можливості проведення осьової пресовки обмотки, що призводить до руйнації пазів електроізоляційних прокладок і виходу з ладу реактора при аварійних струмах короткого замикання через вільне переміщення витків у пазах електроізоляційних прокладок за рахунок наявного CD CO CM CM 2236 зазору при намотці В основу корисної моделі поставлена задача розробки конструкції сухого згладжуючого реактора, що забезпечує зниження нагрівання активної частини і кожуха пристрою від змінної складової випрямленого струму підвищеної частоти і підвищення його експлуатаційної надійності Розв'язання поставленої задачі забезпечує згладжуючий реактор, що містить магнітопровщ, стрижні якого виконані з повітряними зазорами, обмотку, розміщену на стрижнях і складену з паралельно з'єднаних гілок, що відрізняється тим, що гілки обмотки, розташовані на одному стрижні, виконані з послідовно з'єднаних шарів, що мають зустрічний напрямок намотки, неїзольованої шини Технічний результат, який досягається при використанні корисної моделі, що заявляється забезпечується примусовий рівномірний розподіл змінної складової випрямленого струму підвищеної частоти за рахунок послідовного з'єднання зустрічне намотаних шарів гілок і паралельного з'єднання не більше 2-х гілок обмотки на стрижні і, як слід, зниження нагрівання активної частини і кожуха реактора, використання неїзольованої шини для намотки багатошарової гвинтової обмотки забезпечує високе заповнення вікна магнітопроводу по висоті, що дозволяє знизити витрати матеріалів, підвищення експлуатаційної надійності реактора за рахунок застосування пресовки обмотки, виконаної із шини, поліпшення умов охолодження реактора забезпечується рівномірним нагріванням його обмотки і відсутністю ізоляції на п витках Згладжуючий реактор, що заявляється, пояснюється наведеними нижче описом і кресленнями, де Фіг 1 - загальний вид активної частини згладжуючого реактора (вид збоку), Фіг 2 - схема з'єднання гілок обмотки згладжуючого реактора По корисній моделі згладжуючий реактор містить магнітопровщ 1 і обмотку 2 (див Фіг 1) Стрижні 3 магнітопроводу 1 виконані з дисків 4, складених по висоті і розділених ізолюючими прокладками 5, наприклад, із текстоліту, які забезпечують повітряні зазори Обмотка 2 складається з паралельно з'єднаних гілок 6 (див Фіг 2) На одному стрижні розміщують не більше двох паралельних гілок, тому що при більшій їхній КІЛЬКОСТІ змінна складова випрямленого струму підвищеної частоти буде спрямована у верхні і нижні паралельні гілки, які мають менший індуктивний опір, через що крайні гілки будуть мати підвищені втрати і нагрів Кожна з гілок обмотки розміщується на одному стрижні і виконується з послідовно з'єднаних шарів 7, що мають зустрічний напрямок намотки неїзольованої, наприклад, алюмінієвої шини Число шарів гілки обмотки може бути різноманітним і залежить від індуктивного опору реактора На Фіг 2 умовно показані по три шари шини в кожній ГІЛЦІ І по дві паралельні гілки, розміщені на одному стріЛАвшітопровід з обмоткою поміщається в кожух (не показаний), який має зварну конструкцію з сітчастими стінками ляє Згладжуючий реактор, що заявляється, дозво спростити конструкцію реактора і знизити нагрів його активної частини і кожуха, знизити витрати активних матеріалів, підвищити експлуатаційну надійність реактора S4 і ФІГ.1 2236 Фіг.2 комп'ютерна верстка Т Чепелєва Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП. 04655, Україна ДП "Український інститут промислової власності', вул Сім'ї Хохлових, 15, м Київ, 04119
