Мікрохвильова інтегрована телерадіоінформаційна система мітріс-вн

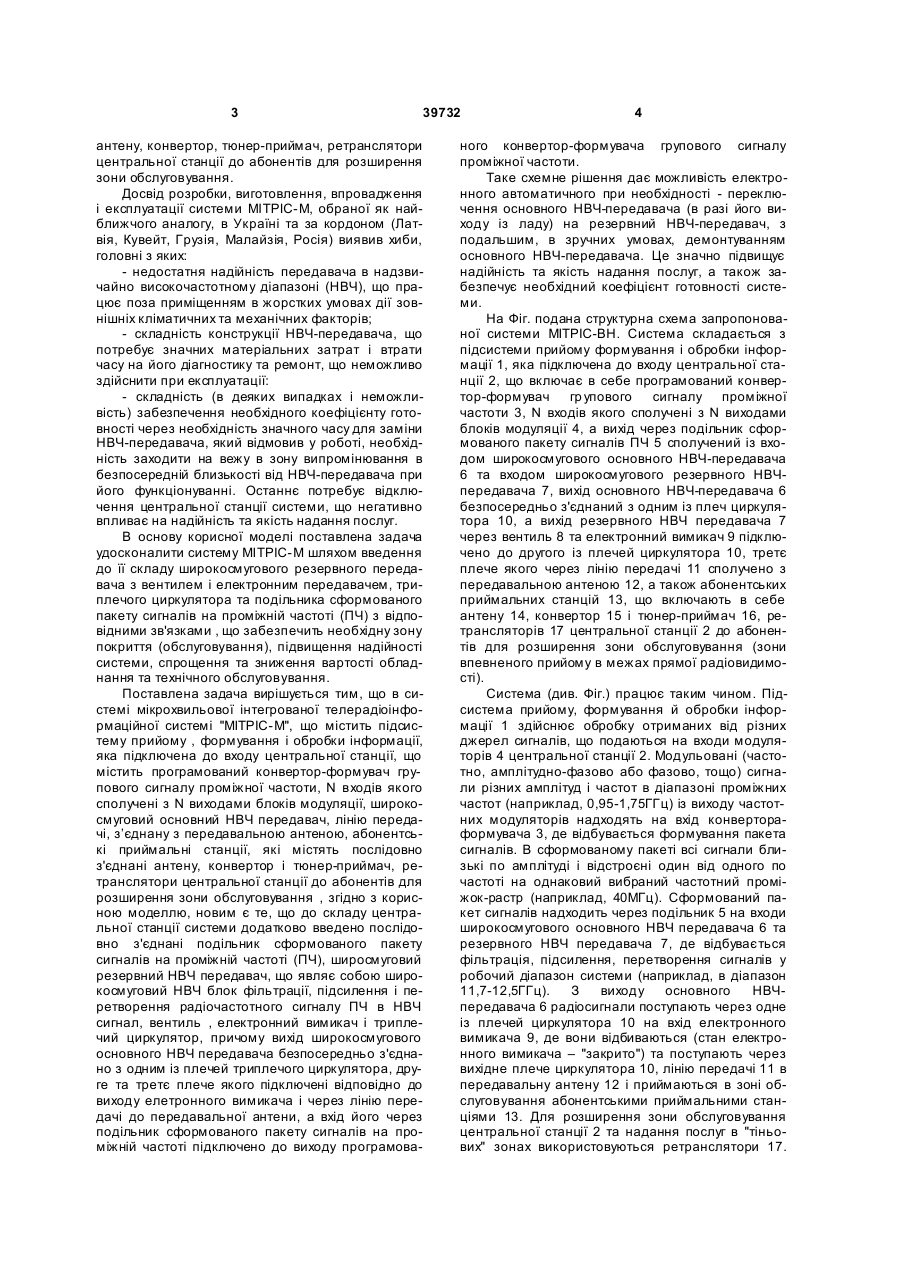

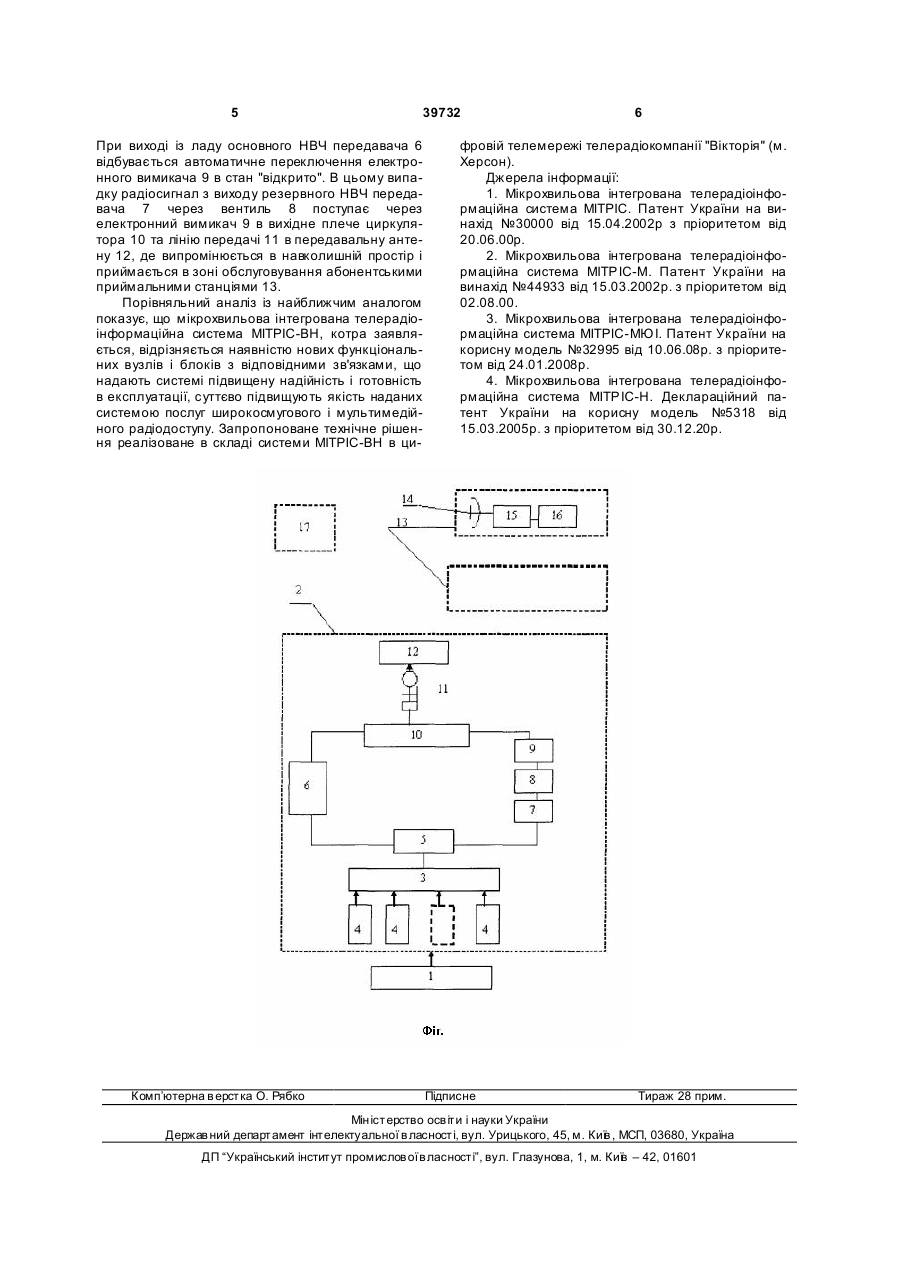

Мікрохвильова інтегрована телерадіоінформаційна система, що містить підсистему прийому, формування і обробки інформації, яка з'єднана з центральною станцією, що містить програмований конвертор-формувач групового сигналу проміжної частоти, N входів якого сполучені з N виходами блоків модуляції, широкосмуговий основний надзвичайно високочастотний (НВЧ) передавач, лінію U 1 3 39732 антену, конвертор, тюнер-приймач, ретранслятори центральної станції до абонентів для розширення зони обслуговування. Досвід розробки, виготовлення, впровадження і експлуатації системи МІТРІС-М, обраної як найближчого аналогу, в Україні та за кордоном (Латвія, Кувейт, Грузія, Малайзія, Росія) виявив хиби, головні з яких: - недостатня надійність передавача в надзвичайно високочастотному діапазоні (НВЧ), що працює поза приміщенням в жорстких умовах дії зовнішніх кліматичних та механічних факторів; - складність конструкції НВЧ-передавача, що потребує значних матеріальних затрат і втрати часу на його діагностику та ремонт, що неможливо здійснити при експлуатації: - складність (в деяких випадках і неможливість) забезпечення необхідного коефіцієнту готовності через необхідність значного часу для заміни НВЧ-передавача, який відмовив у роботі, необхідність заходити на вежу в зону випромінювання в безпосередній близькості від НВЧ-передавача при його функціонуванні. Останнє потребує відключення центральної станції системи, що негативно впливає на надійність та якість надання послуг. В основу корисної моделі поставлена задача удосконалити систему МІТРІС-М шляхом введення до її складу широкосмугового резервного передавача з вентилем і електронним передавачем, триплечого циркулятора та подільника сформованого пакету сигналів на проміжній частоті (ПЧ) з відповідними зв'язками , що забезпечить необхідну зону покриття (обслуговування), підвищення надійності системи, спрощення та зниження вартості обладнання та технічного обслуговування. Поставлена задача вирішується тим, що в системі мікрохвильової інтегрованої телерадіоінформаційної системі "МІТРІС-М", що містить підсистему прийому , формування і обробки інформації, яка підключена до входу центральної станції, що містить програмований конвертор-формувач групового сигналу проміжної частоти, N входів якого сполучені з N виходами блоків модуляції, широкосмуговий основний НВЧ передавач, лінію передачі, з’єднану з передавальною антеною, абонентські приймальні станції, які містять послідовно з'єднані антену, конвертор і тюнер-приймач, ретранслятори центральної станції до абонентів для розширення зони обслуговування , згідно з корисною моделлю, новим є те, що до складу центральної станції системи додатково введено послідовно з'єднані подільник сформованого пакету сигналів на проміжній частоті (ПЧ), широсмуговий резервний НВЧ передавач, що являє собою широкосмуговий НВЧ блок фільтрації, підсилення і перетворення радіочастотного сигналу ПЧ в НВЧ сигнал, вентиль , електронний вимикач і триплечий циркулятор, причому вихід широкосмугового основного НВЧ передавача безпосередньо з'єднано з одним із плечей триплечого циркулятора, друге та третє плече якого підключені відповідно до виходу елетронного вимикача і через лінію передачі до передавальної антени, а вхід його через подільник сформованого пакету сигналів на проміжній частоті підключено до виходу програмова 4 ного конвертор-формувача групового сигналу проміжної частоти. Таке схемне рішення дає можливість електронного автоматичного при необхідності - переключення основного НВЧ-передавача (в разі його виходу із ладу) на резервний НВЧ-передавач, з подальшим, в зручних умовах, демонтуванням основного НВЧ-передавача. Це значно підвищує надійність та якість надання послуг, а також забезпечує необхідний коефіцієнт готовності системи. На Фіг. подана структурна схема запропонованої системи МІТРІС-ВН. Система складається з підсистеми прийому формування і обробки інформації 1, яка підключена до входу центральної станції 2, що включає в себе програмований конвертор-формувач гр упового сигналу проміжної частоти 3, N входів якого сполучені з N виходами блоків модуляції 4, а вихід через подільник сформованого пакету сигналів ПЧ 5 сполучений із входом широкосмугового основного НВЧ-передавача 6 та входом широкосмугового резервного НВЧпередавача 7, вихід основного НВЧ-передавача 6 безпосередньо з'єднаний з одним із плеч циркулятора 10, а вихід резервного НВЧ передавача 7 через вентиль 8 та електронний вимикач 9 підключено до другого із плечей циркулятора 10, третє плече якого через лінію передачі 11 сполучено з передавальною антеною 12, а також абонентських приймальних станцій 13, що включають в себе антену 14, конвертор 15 і тюнер-приймач 16, ретрансляторів 17 центральної станції 2 до абонентів для розширення зони обслуговування (зони впевненого прийому в межах прямої радіовидимості). Система (див. Фіг.) працює таким чином. Підсистема прийому, формування й обробки інформації 1 здійснює обробку отриманих від різних джерел сигналів, що подаються на входи модуляторів 4 центральної станції 2. Модульовані (частотно, амплітудно-фазово або фазово, тощо) сигнали різних амплітуд і частот в діапазоні проміжних частот (наприклад, 0,95-1,75ГГц) із виходу частотних модуляторів надходять на вхід конвертораформувача 3, де відбувається формування пакета сигналів. В сформованому пакеті всі сигнали близькі по амплітуді і відстроєні один від одного по частоті на однаковий вибраний частотний проміжок-растр (наприклад, 40МГц). Сформований пакет сигналів надходить через подільник 5 на входи широкосмугового основного НВЧ передавача 6 та резервного НВЧ передавача 7, де відбувається фільтрація, підсилення, перетворення сигналів у робочий діапазон системи (наприклад, в діапазон 11,7-12,5ГГц). З виходу основного НВЧпередавача 6 радіосигнали поступають через одне із плечей циркулятора 10 на вхід електронного вимикача 9, де вони відбиваються (стан електронного вимикача – "закрито") та поступають через вихідне плече циркулятора 10, лінію передачі 11 в передавальну антену 12 і приймаються в зоні обслуговування абонентськими приймальними станціями 13. Для розширення зони обслуговування центральної станції 2 та надання послуг в "тіньових" зонах використовуються ретранслятори 17. 5 При виході із ладу основного НВЧ передавача 6 відбувається автоматичне переключення електронного вимикача 9 в стан "відкрито". В цьому випадку радіосигнал з виходу резервного НВЧ передавача 7 через вентиль 8 поступає через електронний вимикач 9 в вихідне плече циркулятора 10 та лінію передачі 11 в передавальну антену 12, де випромінюється в навколишній простір і приймається в зоні обслуговування абонентськими приймальними станціями 13. Порівняльний аналіз із найближчим аналогом показує, що мікрохвильова інтегрована телерадіоінформаційна система МІТРІС-ВН, котра заявляється, відрізняється наявністю нових функціональних вузлів і блоків з відповідними зв'язками, що надають системі підвищену надійність і готовність в експлуатації, суттєво підвищують якість наданих системою послуг широкосмугового і мультимедійного радіодоступу. Запропоноване технічне рішення реалізоване в складі системи МІТРІС-ВН в ци Комп’ютерна в ерстка О. Рябко 39732 6 фровій телемережі телерадіокомпанії "Вікторія" (м. Херсон). Джерела інформації: 1. Мікрохвильова інтегрована телерадіоінформаційна система МІТРІС. Патент України на винахід №30000 від 15.04.2002р з пріоритетом від 20.06.00р. 2. Мікрохвильова інтегрована телерадіоінформаційна система МІТРІС-М. Патент України на винахід №44933 від 15.03.2002р. з пріоритетом від 02.08.00. 3. Мікрохвильова інтегрована телерадіоінформаційна система МІТРІС-МЮІ. Патент України на корисну модель №32995 від 10.06.08р. з пріоритетом від 24.01.2008р. 4. Мікрохвильова інтегрована телерадіоінформаційна система МІТРІС-Н. Деклараційний патент України на корисну модель №5318 від 15.03.2005р. з пріоритетом від 30.12.20р. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
