Склад для кислотозахисного оздоблення целюлозовмісних текстильних матеріалів

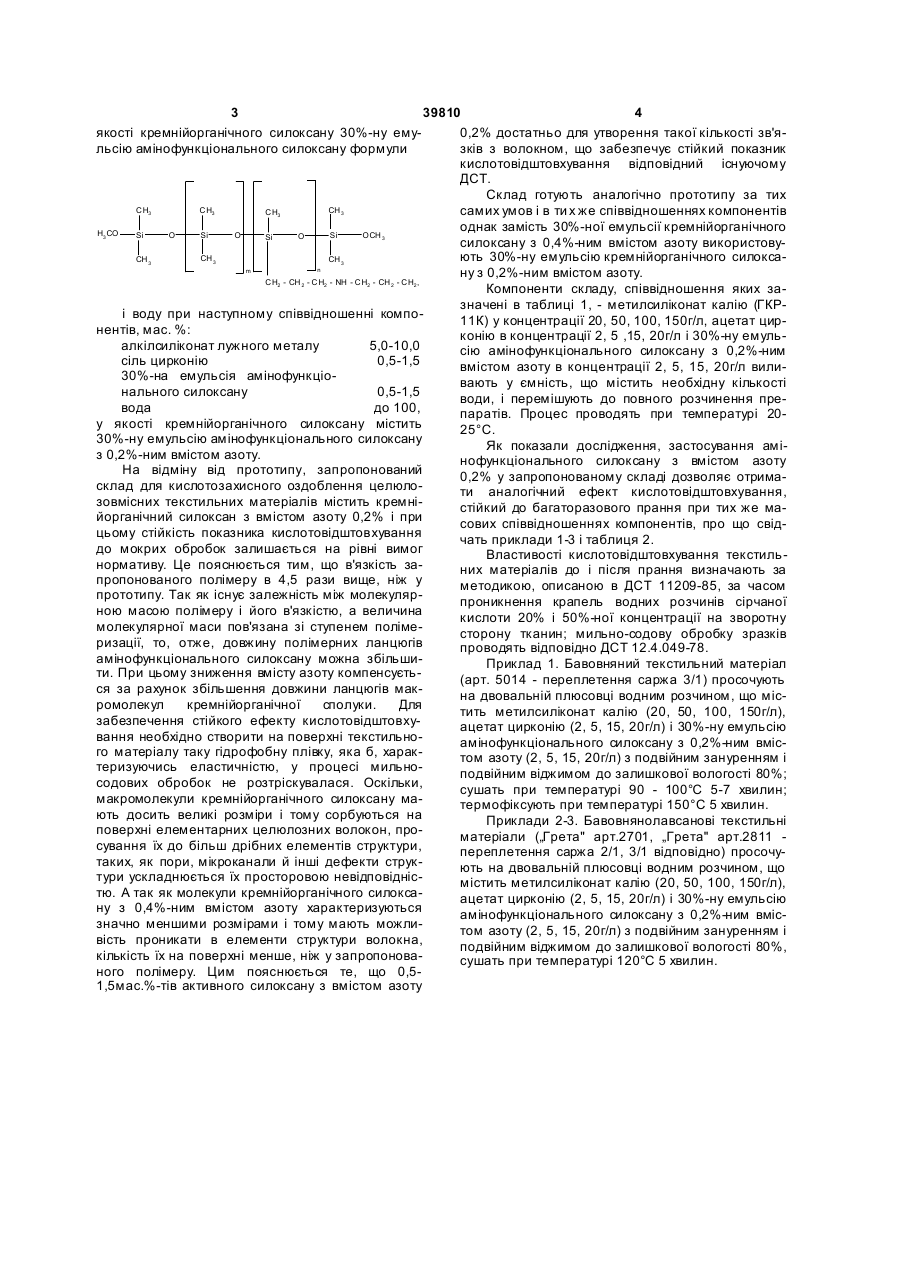

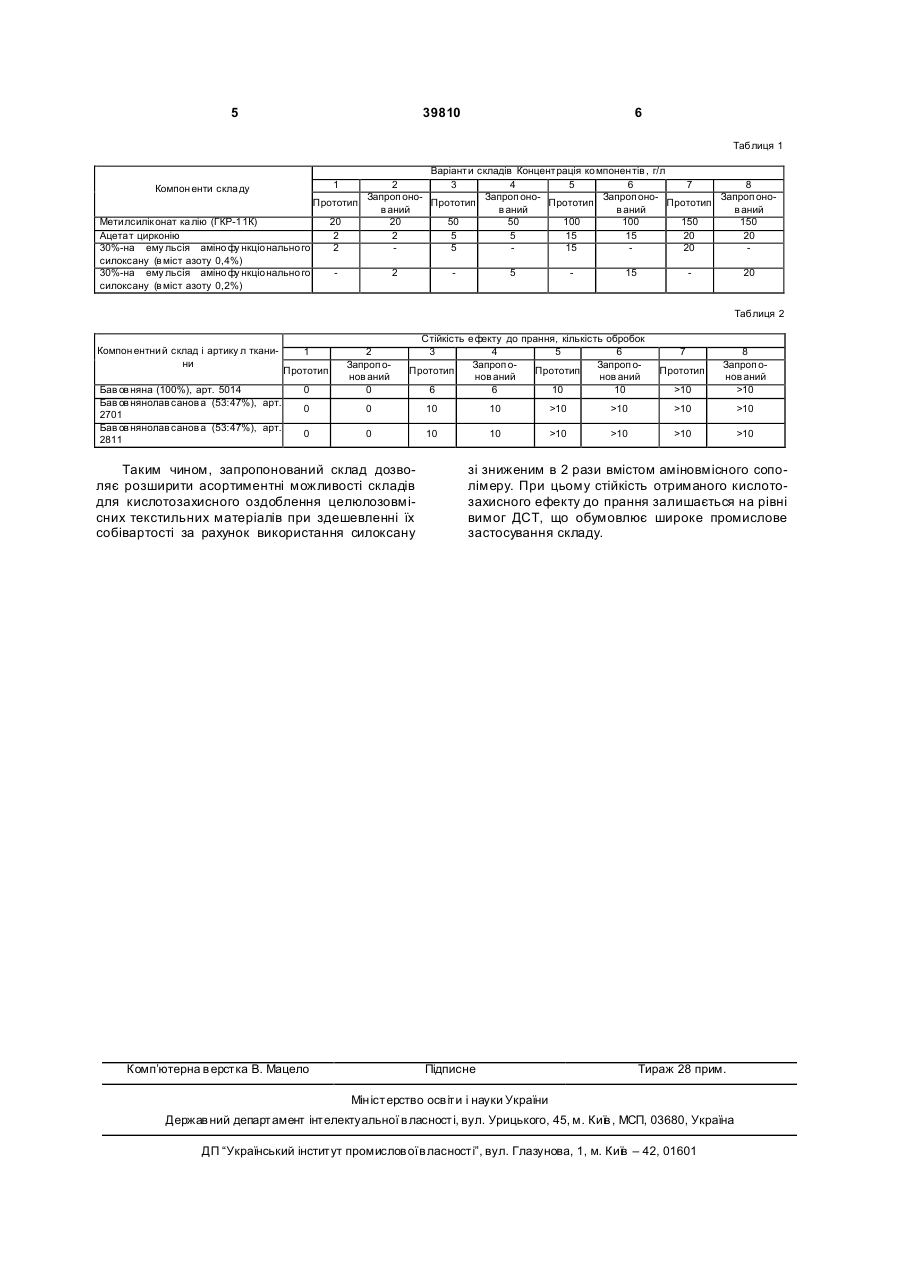

Склад для кислотозахисного оздоблення целюлозовмісних текстильних матеріалів, що містить алкілсиліконат лужного металу, сіль цирконію як каталізатор, як кремнієорганічний силоксан - 30%ну емульсію амінофункціонального силоксану формули 3 39810 4 якості кремнійорганічного силоксану 30%-ну ему0,2% достатньо для утворення такої кількості зв'яльсію амінофункціонального силоксану формули зків з волокном, що забезпечує стійкий показник кислотовідштовхування відповідний існуючому ДСТ. Склад готують аналогічно прототипу за тих CH3 CH3 CH 3 CH3 самих умов і в ти х же співвідношеннях компонентів однак замість 30%-ної емульсії кремнійорганічного H3CO Si O Si O Si OCH 3 O Si силоксану з 0,4%-ним вмістом азоту використовуCH 3 ють 30%-ну емульсію кремнійорганічного силоксаCH 3 CH 3 n m ну з 0,2%-ним вмістом азоту. CH2 - CH 2 - CH2 - NH - CH2 - CH 2 - CH2, Компоненти складу, співвідношення яких зазначені в таблиці 1, - метилсиліконат калію (ГКРі воду при наступному співвідношенні компо11К) у концентрації 20, 50, 100, 150г/л, ацетат цирнентів, мас. %: конію в концентрації 2, 5 ,15, 20г/л і 30%-ну емульалкілсиліконат лужного металу 5,0-10,0 сію амінофункціонального силоксану з 0,2%-ним сіль цирконію 0,5-1,5 вмістом азоту в концентрації 2, 5, 15, 20г/л вили30%-на емульсія амінофункціовають у ємність, що містить необхідну кількості нального силоксану 0,5-1,5 води, і перемішують до повного розчинення превода до 100, паратів. Процес проводять при температурі 20у якості кремнійорганічного силоксану містить 25°С. 30%-ну емульсію амінофункціонального силоксану Як показали дослідження, застосування аміз 0,2%-ним вмістом азоту. нофункціонального силоксану з вмістом азоту На відміну від прототипу, запропонований 0,2% у запропонованому складі дозволяє отримасклад для кислотозахисного оздоблення целюлоти аналогічний ефект кислотовідштовхування, зовмісних текстильних матеріалів містить кремністійкий до багаторазового прання при тих же майорганічний силоксан з вмістом азоту 0,2% і при сових співвідношеннях компонентів, про що свідцьому стійкість показника кислотовідштовхування чать приклади 1-3 і таблиця 2. до мокрих обробок залишається на рівні вимог Властивості кислотовідштовхування текстильнормативу. Це пояснюється тим, що в'язкість заних матеріалів до і після прання визначають за пропонованого полімеру в 4,5 рази вище, ніж у методикою, описаною в ДСТ 11209-85, за часом прототипу. Так як існує залежність між молекулярпроникнення крапель водних розчинів сірчаної ною масою полімеру і його в'язкістю, а величина кислоти 20% і 50%-ної концентрації на зворотну молекулярної маси пов'язана зі ступенем поліместорону тканин; мильно-содову обробку зразків ризації, то, отже, довжину полімерних ланцюгів проводять відповідно ДСТ 12.4.049-78. амінофункціонального силоксану можна збільшиПриклад 1. Бавовняний текстильний матеріал ти. При цьому зниження вмісту азоту компенсуєть(арт. 5014 - переплетення саржа 3/1) просочують ся за рахунок збільшення довжини ланцюгів макна двовальній плюсовці водним розчином, що місромолекул кремнійорганічної сполуки. Для тить метилсиліконат калію (20, 50, 100, 150г/л), забезпечення стійкого ефекту кислотовідштовхуацетат цирконію (2, 5, 15, 20г/л) і 30%-ну емульсію вання необхідно створити на поверхні текстильноамінофункціонального силоксану з 0,2%-ним вмісго матеріалу таку гідрофобну плівку, яка б, характом азоту (2, 5, 15, 20г/л) з подвійним зануренням і теризуючись еластичністю, у процесі мильноподвійним віджимом до залишкової вологості 80%; содових обробок не розтріскувалася. Оскільки, сушать при температурі 90 - 100°С 5-7 хвилин; макромолекули кремнійорганічного силоксану матермофіксують при температурі 150°С 5 хвилин. ють досить великі розміри і тому сорбуються на Приклади 2-3. Бавовнянолавсанові текстильні поверхні елементарних целюлозних волокон, проматеріали („Грета" арт.2701, „Грета" арт.2811 сування їх до більш дрібних елементів структури, переплетення саржа 2/1, 3/1 відповідно) просочутаких, як пори, мікроканали й інші дефекти струкють на двовальній плюсовці водним розчином, що тури ускладнюється їх просторовою невідповіднісмістить метилсиліконат калію (20, 50, 100, 150г/л), тю. А так як молекули кремнійорганічного силоксаацетат цирконію (2, 5, 15, 20г/л) і 30%-ну емульсію ну з 0,4%-ним вмістом азоту характеризуються амінофункціонального силоксану з 0,2%-ним вмісзначно меншими розмірами і тому мають можлитом азоту (2, 5, 15, 20г/л) з подвійним зануренням і вість проникати в елементи структури волокна, подвійним віджимом до залишкової вологості 80%, кількість їх на поверхні менше, ніж у запропоновасушать при температурі 120°С 5 хвилин. ного полімеру. Цим пояснюється те, що 0,51,5мас.%-тів активного силоксану з вмістом азоту 5 39810 6 Таблиця 1 Варіант и складів Концентрація ко мпонен тів , г/л 2 3 4 5 6 7 8 Запроп оноЗапроп оноЗапроп оноЗапроп оноПрототип Прототип Прототип Прототип в аний в аний в аний в аний Метилсилік онат ка лію (ГКР-1 1К) 20 20 50 50 100 100 150 150 Ацетат цирконію 2 2 5 5 15 15 20 20 30%-на ему льсія аміно фу нкціонально го 2 5 15 20 силоксану (в міст азоту 0,4%) 30%-на ему льсія аміно фу нкціонально го 2 5 15 20 силоксану (в міст азоту 0,2%) 1 Компон енти скла ду Таблиця 2 Компон ентни й склад і артику л тканини Бав ов няна (100%), арт. 5014 Бав ов нянолав санов а (53:47%), арт. 2701 Бав ов нянолав санов а (53:47%), арт. 2811 1 Стійкість е фекту до прання, кількість обробок 3 4 5 6 Запроп оЗапроп оПрототип Прототип нов аний нов аний 6 6 10 10 0 2 Запроп онов аний 0 >10 8 Запроп онов аний >10 0 0 10 10 >10 >10 >10 >10 0 0 10 10 >10 >10 >10 >10 Прототип Таким чином, запропонований склад дозволяє розширити асортиментні можливості складів для кислотозахисного оздоблення целюлозовмісних текстильних матеріалів при здешевленні їх собівартості за рахунок використання силоксану Комп’ютерна в ерстка В. Мацело 7 Прототип зі зниженим в 2 рази вмістом аміновмісного сополімеру. При цьому стійкість отриманого кислотозахисного ефекту до прання залишається на рівні вимог ДСТ, що обумовлює широке промислове застосування складу. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
