Барабанна сушарка, яка містить сушильний барабан, повітропроводи та опорно-приводні ролики, яка відрізняється тим, що в сушильному барабані розміщено перфоровану трапецієподібну поверхню з можливістю коливного руху, причому її встановлено паралельно осі сушильного барабана.

Текст

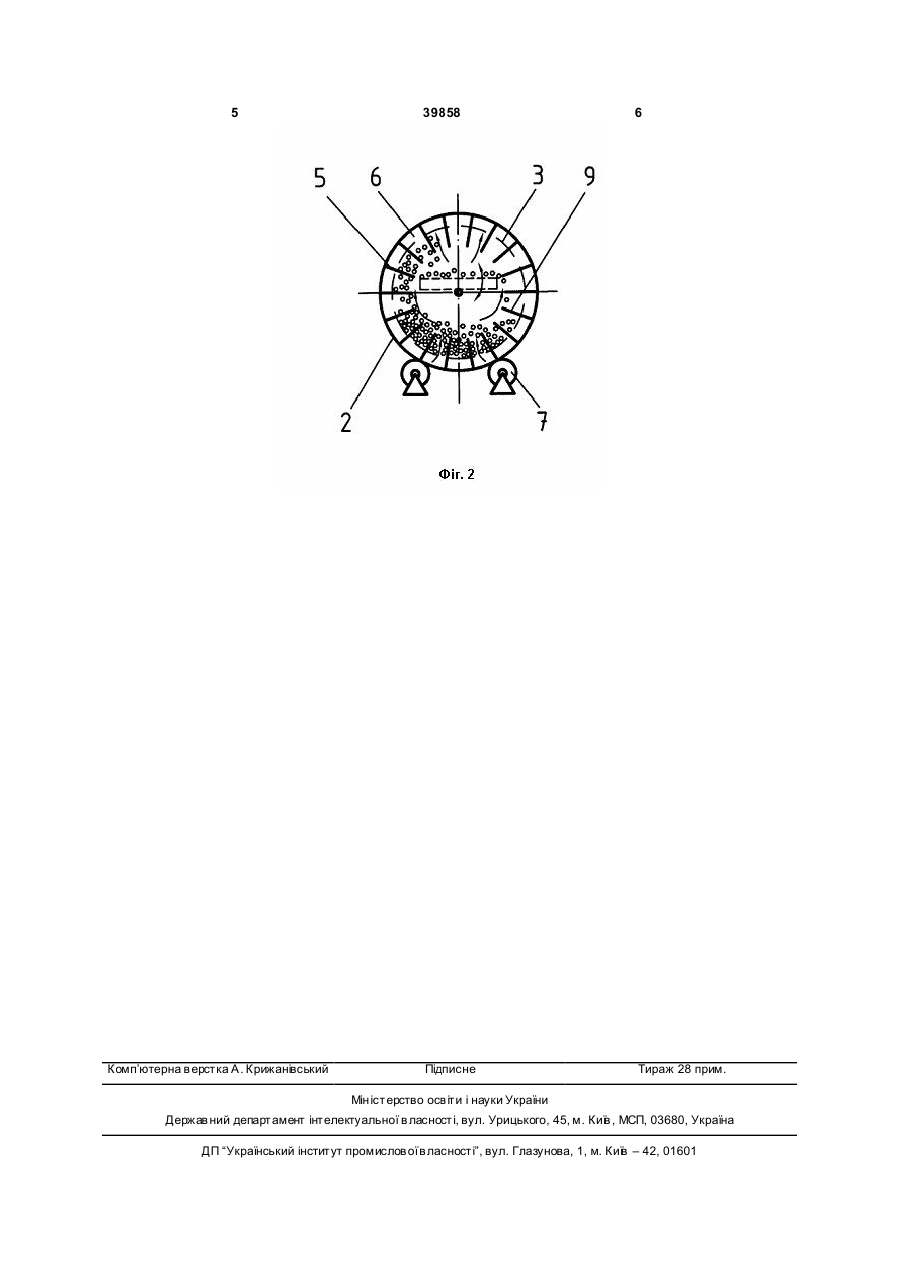

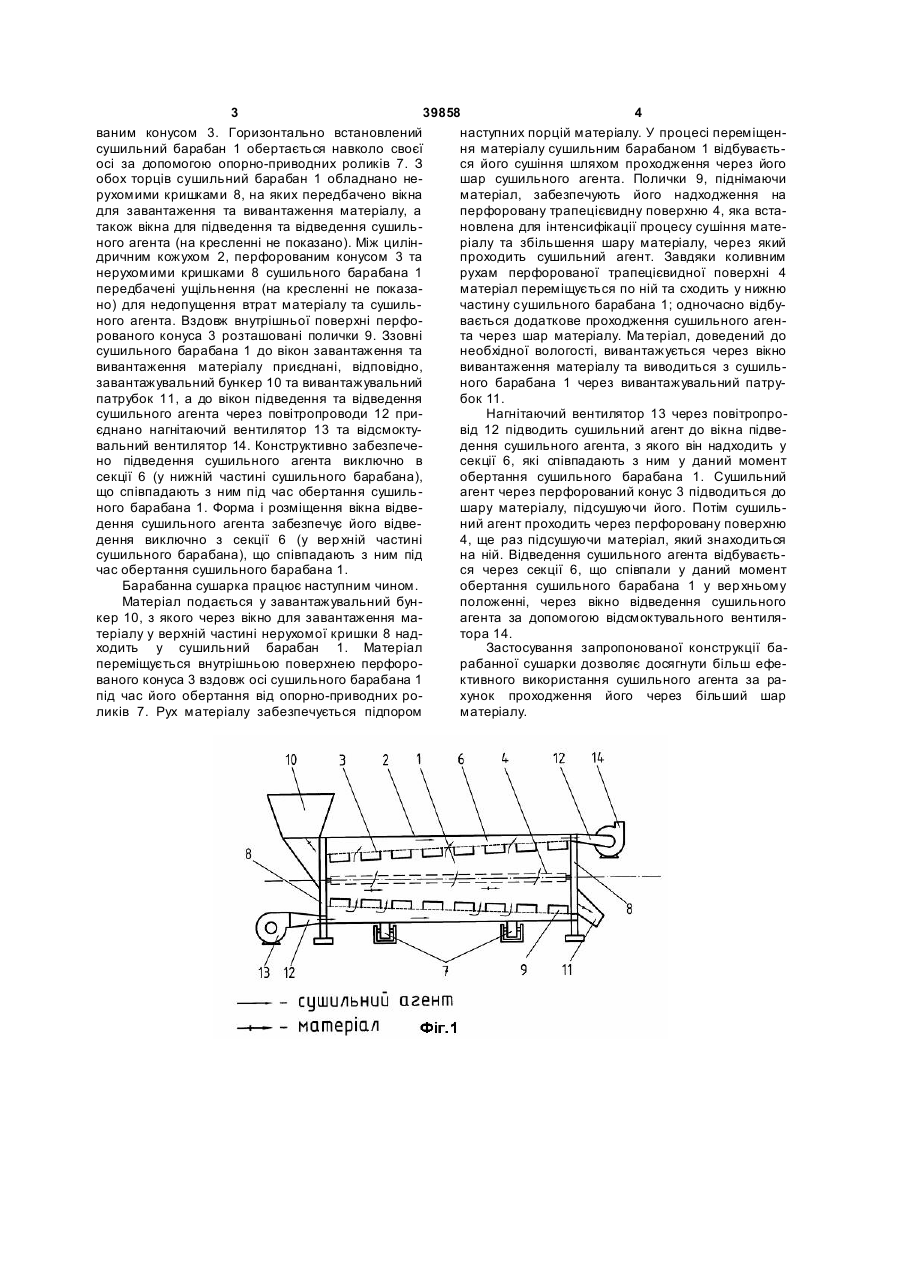

Барабанна сушарка, яка містить сушильний барабан, повітропроводи та опорно-приводні ролики, яка відрізняється тим, що в сушильному барабані розміщено перфоровану трапецієподібну поверхню з можливістю коливного руху, причому її встановлено паралельно осі сушильного барабана. (19) (21) u200813174 (22) 13.11.2008 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) ДУДАРЄВ ІГОР МИКОЛАЙОВИЧ, U A, ГОЛЯЧУК СЕРГІЙ ЄВГЕНОВИЧ, UA, ЛУК'ЯНЧУК ТЕТЯНА МИКОЛАЇВН А, UA (73) ЛУЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA 3 39858 4 ваним конусом 3. Горизонтально встановлений наступних порцій матеріалу. У процесі переміщенсушильний барабан 1 обертається навколо своєї ня матеріалу сушильним барабаном 1 відбуваєтьосі за допомогою опорно-приводних роликів 7. З ся його сушіння шляхом проходження через його обох торців сушильний барабан 1 обладнано нешар сушильного агента. Полички 9, піднімаючи рухомими кришками 8, на яких передбачено вікна матеріал, забезпечують його надходження на для завантаження та вивантаження матеріалу, а перфоровану трапецієвидну поверхню 4, яка встатакож вікна для підведення та відведення сушильновлена для інтенсифікації процесу сушіння матеного агента (на кресленні не показано). Між цилінріалу та збільшення шару матеріалу, через який дричним кожухом 2, перфорованим конусом 3 та проходить сушильний агент. Завдяки коливним нерухомими кришками 8 сушильного барабана 1 рухам перфорованої трапецієвидної поверхні 4 передбачені ущільнення (на кресленні не показаматеріал переміщується по ній та сходить у нижню но) для недопущення втрат матеріалу та сушильчастину сушильного барабана 1; одночасно відбуного агента. Вздовж внутрішньої поверхні перфовається додаткове проходження сушильного агенрованого конуса 3 розташовані полички 9. Ззовні та через шар матеріалу. Ма теріал, доведений до сушильного барабана 1 до вікон завантаження та необхідної вологості, вивантажується через вікно вивантаження матеріалу приєднані, відповідно, вивантаження матеріалу та виводиться з сушильзавантажувальний бункер 10 та вивантажувальний ного барабана 1 через вивантажувальний патрупатрубок 11, а до вікон підведення та відведення бок 11. сушильного агента через повітропроводи 12 приНагнітаючий вентилятор 13 через повітропроєднано нагнітаючий вентилятор 13 та відсмоктувід 12 підводить сушильний агент до вікна підвевальний вентилятор 14. Конструктивно забезпечедення сушильного агента, з якого він надходить у но підведення сушильного агента виключно в секції 6, які співпадають з ним у даний момент секції 6 (у нижній частині сушильного барабана), обертання сушильного барабана 1. Сушильний що співпадають з ним під час обертання сушильагент через перфорований конус 3 підводиться до ного барабана 1. Форма і розміщення вікна відвешару матеріалу, підсушуючи його. Потім сушильдення сушильного агента забезпечує його відвений агент проходить через перфоровану поверхню дення виключно з секції 6 (у вер хній частині 4, ще раз підсушуючи матеріал, який знаходиться сушильного барабана), що співпадають з ним під на ній. Відведення сушильного агента відбуваєтьчас обертання сушильного барабана 1. ся через секції 6, що співпали у даний момент Барабанна сушарка працює наступним чином. обертання сушильного барабана 1 у вер хньому Матеріал подається у завантажувальний бунположенні, через вікно відведення сушильного кер 10, з якого через вікно для завантаження маагента за допомогою відсмоктувального вентилятеріалу у верхній частині нерухомої кришки 8 надтора 14. ходить у сушильний барабан 1. Матеріал Застосування запропонованої конструкції бапереміщується внутрішньою поверхнею перфорорабанної сушарки дозволяє досягнути більш ефеваного конуса 3 вздовж осі сушильного барабана 1 ктивного використання сушильного агента за рапід час його обертання від опорно-приводних рохунок проходження його через більший шар ликів 7. Рух матеріалу забезпечується підпором матеріалу. 5 Комп’ютерна в ерстка А. Крижанівський 39858 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Drum drier

Автори англійською

Dudariev Ihor Mykolaiovych, Holiachuk Serhii Yevhenovych, Lukianchuk Tetiana Mykolaivna

Назва патенту російською

Барабанная сушилка

Автори російською

Дударев Игорь Николаевич, Голячук Сергей Евгеньевич, Лукьянчук Татьяна Николаевна

МПК / Мітки

МПК: F26B 17/04

Мітки: сушарка, барабанна
