Іскрогасник-пилоуловлювач інерційний
Номер патенту: 39962
Опубліковано: 25.03.2009
Автори: Бодак Олександр Ігнатович, Бухало Олександр Іванович, Ларіонов Олександр Олексійович, Шмельков Дмитро Миколайович, Боярченко Леонід Федосійович
Формула / Реферат
1. Іскрогасник-пиловловлювач інерційний, що містить осадову камеру з газопідвідним і газовідвідним отворами, бункер-накопичувач, який відрізняється тим, що усередині осадової камери під гострим кутом до її газопідвідного отвору і до горизонтально змонтованого в нижній частині камери заспокоювача розташований відбивач, причому знизу осадової камери встановлені завантажувальний шибер і бункер-накопичувач.
2. Іскрогасник-пиловловлювач інерційний за п. 1, який відрізняється тим, що заспокоювач і відбивач виконані з окремих пластин, кут нахилу яких вибраний таким, що нижня крайка однієї пластини перекриває верхню крайку наступної пластини.
3. Іскрогасник-пиловловлювач інерційний за п. 1, який відрізняється тим, що осадова камера і бункер-накопичувач виконані з люками і засобами доступу всередину.
Текст

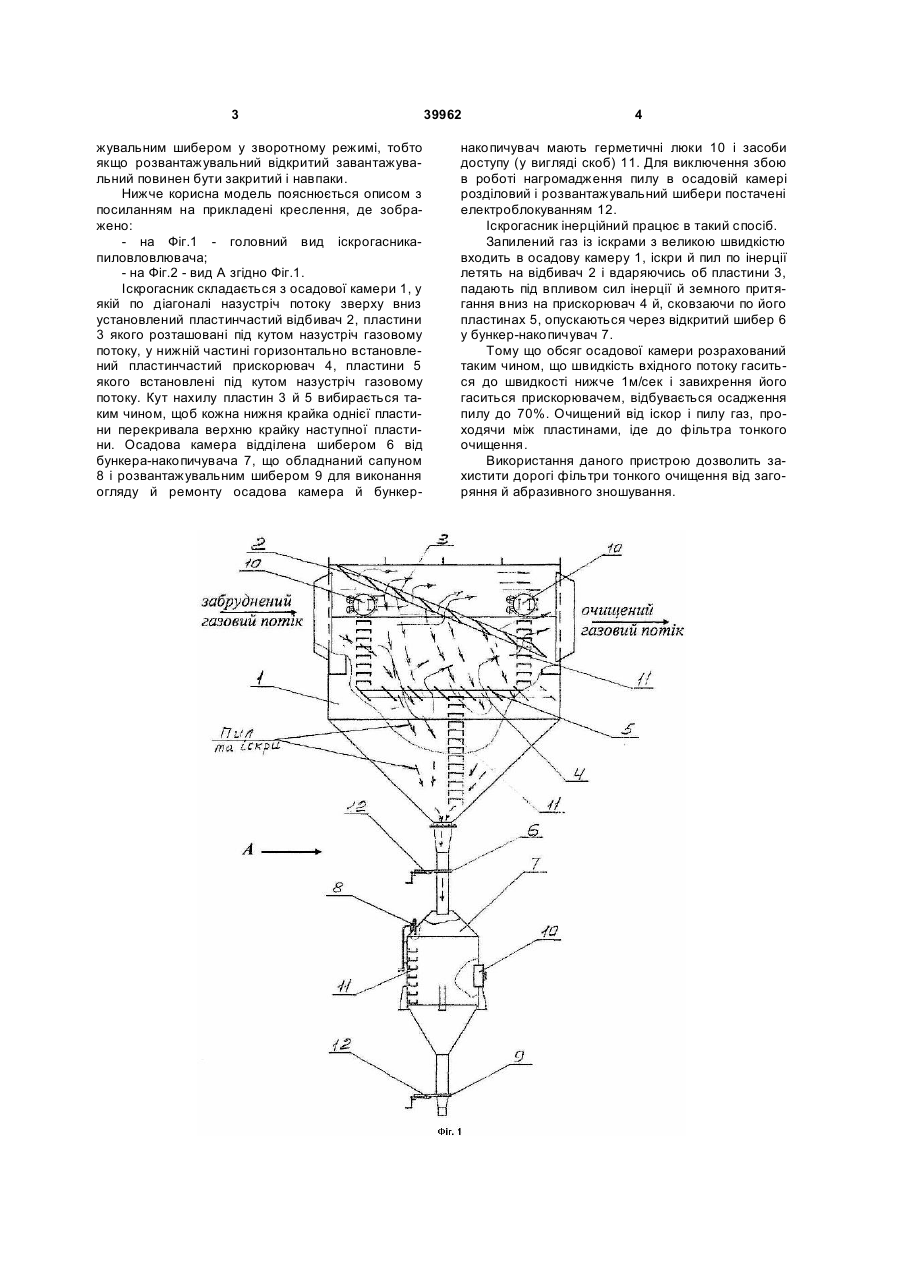

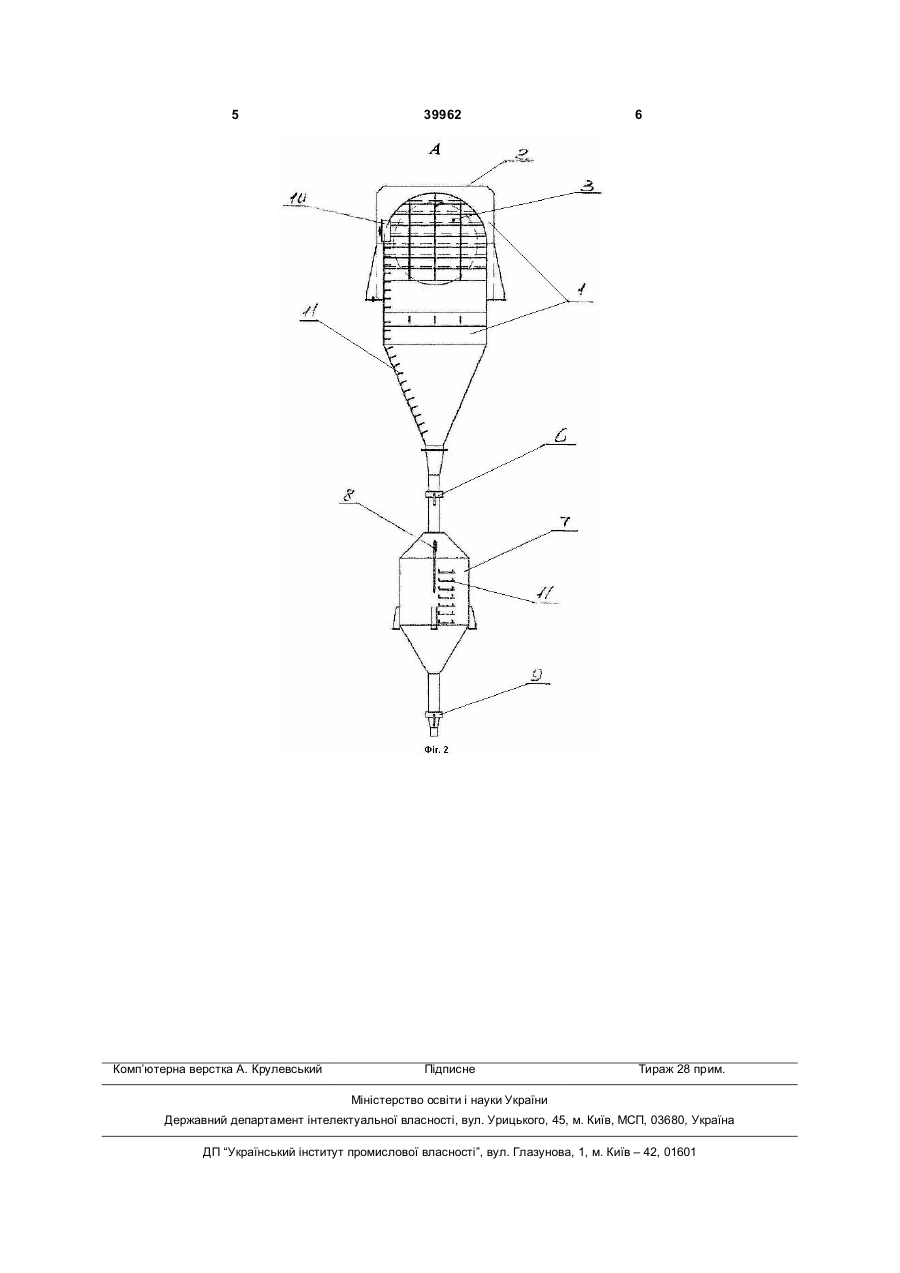

1. Іскрогасник-пиловловлювач інерційний, що містить осадову камеру з газопідвідним і газовідвідним отворами, бункер-накопичувач, який відріз 3 жувальним шибером у зворотному режимі, тобто якщо розвантажувальний відкритий завантажувальний повинен бути закритий і навпаки. Нижче корисна модель пояснюється описом з посиланням на прикладені креслення, де зображено: - на Фіг.1 - головний вид іскрогасникапиловловлювача; - на Фіг.2 - вид А згідно Фіг.1. Іскрогасник складається з осадової камери 1, у якій по діагоналі назустріч потоку зверху вниз установлений пластинчастий відбивач 2, пластини 3 якого розташовані під кутом назустріч газовому потоку, у нижній частині горизонтально встановлений пластинчастий прискорювач 4, пластини 5 якого встановлені під кутом назустріч газовому потоку. Кут нахилу пластин 3 й 5 вибирається таким чином, щоб кожна нижня крайка однієї пластини перекривала верхню крайку наступної пластини. Осадова камера відділена шибером 6 від бункера-накопичувача 7, що обладнаний сапуном 8 і розвантажувальним шибером 9 для виконання огляду й ремонту осадова камера й бункер 39962 4 накопичувач мають герметичні люки 10 і засоби доступу (у вигляді скоб) 11. Для виключення збою в роботі нагромадження пилу в осадовій камері розділовий і розвантажувальний шибери постачені електроблокуванням 12. Іскрогасник інерційний працює в такий спосіб. Запилений газ із іскрами з великою швидкістю входить в осадову камеру 1, іскри й пил по інерції летять на відбивач 2 і вдаряючись об пластини 3, падають під впливом сил інерції й земного притягання вниз на прискорювач 4 й, сковзаючи по його пластинах 5, опускаються через відкритий шибер 6 у бункер-накопичувач 7. Тому що обсяг осадової камери розрахований таким чином, що швидкість вхідного потоку гаситься до швидкості нижче 1м/сек і завихрення його гаситься прискорювачем, відбувається осадження пилу до 70%. Очищений від іскор і пилу газ, проходячи між пластинами, іде до фільтра тонкого очищення. Використання даного пристрою дозволить захистити дорогі фільтри тонкого очищення від загоряння й абразивного зношування. 5 Комп’ютерна верстка А. Крулевський 39962 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
