Асиметричний одномодовий волоконно-оптичний розгалужувач

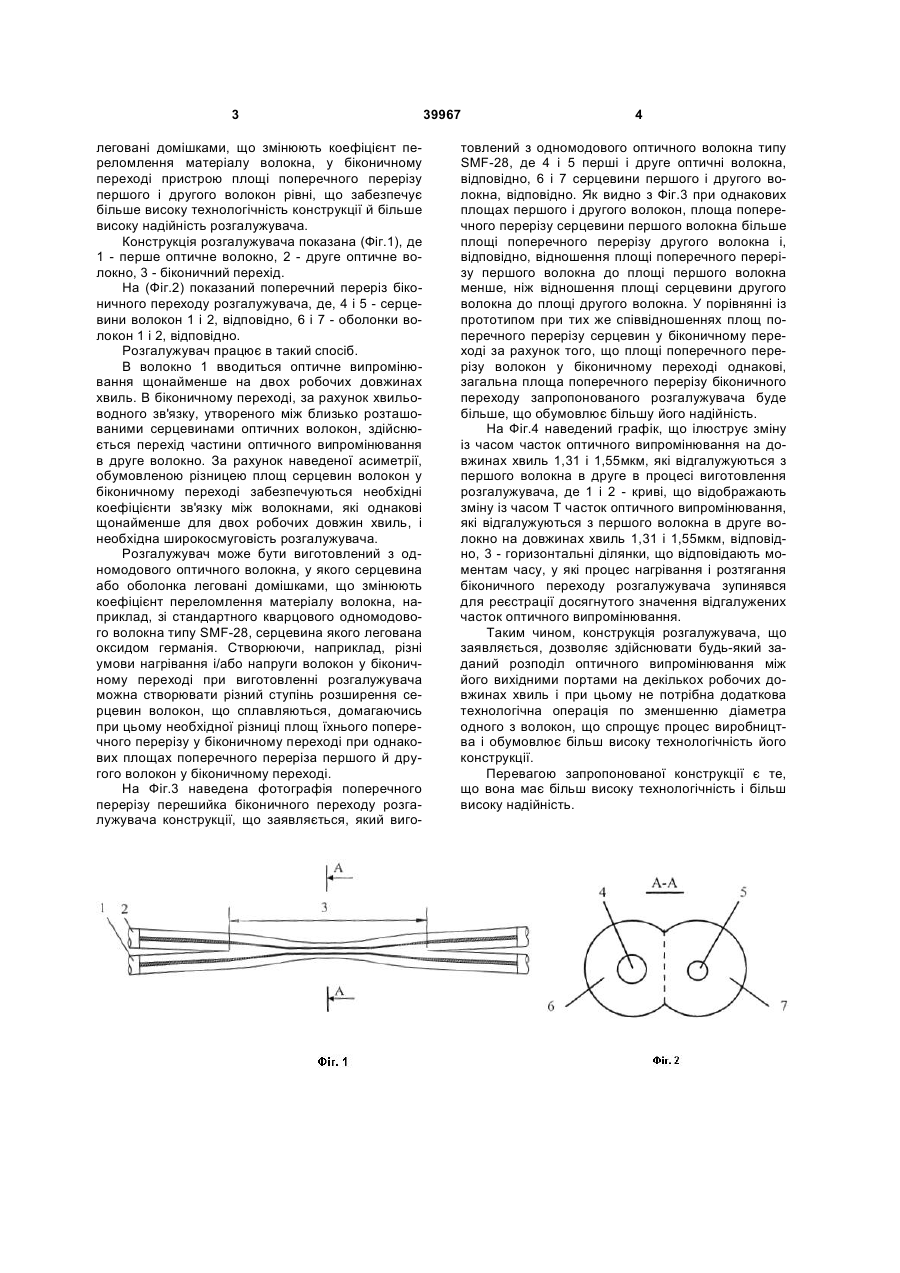

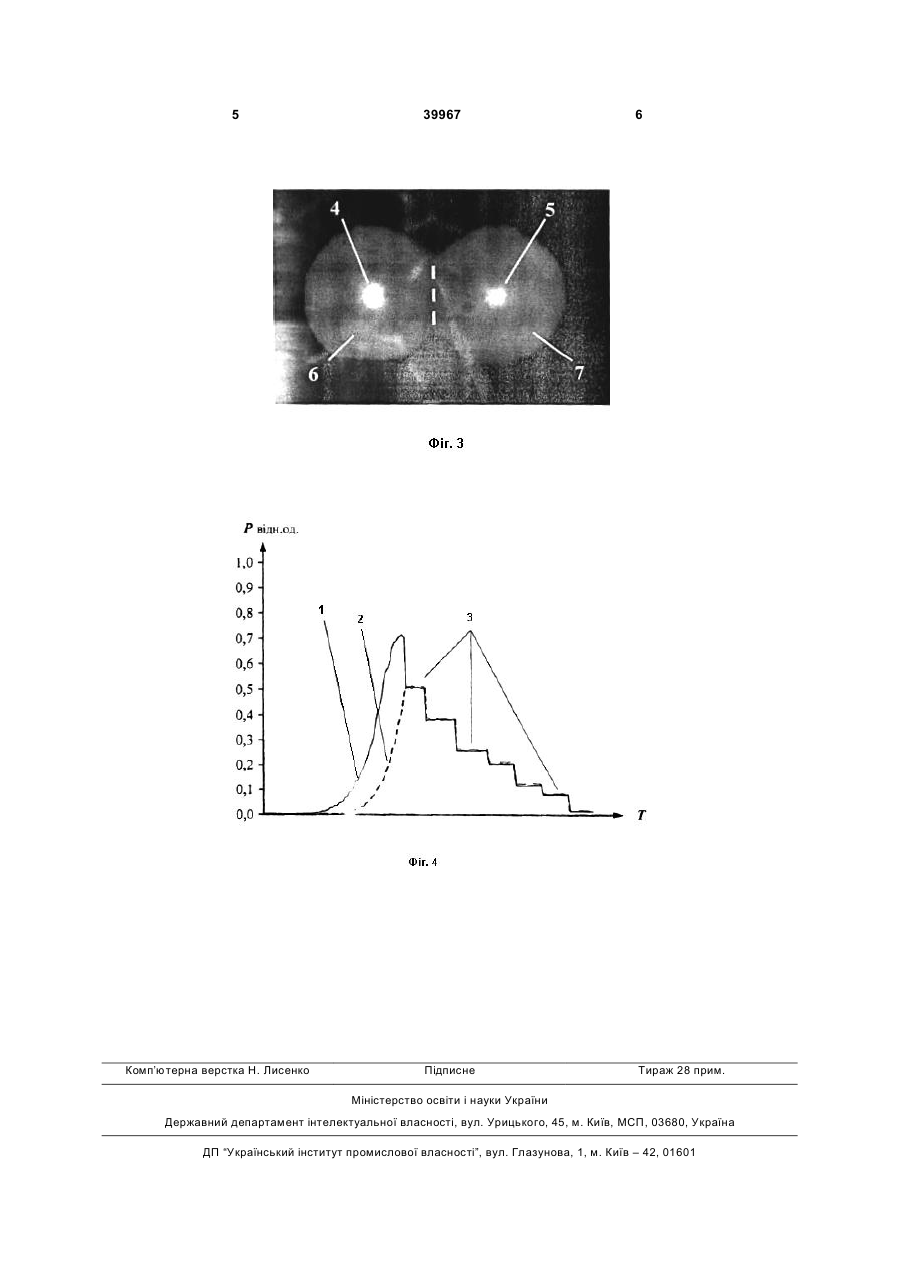

Асиметричний одномодовий волоконнооптичний розгалужувач, що включає два одномодових оптичних волокна, біконічний перехід, у поперечному перерізі якого площа серцевини першого волокна відрізняється від площі серцевини другого волокна, який відрізняється тим, що оптичні волокна леговані домішками, що змінюють коефіцієнт заломлення матеріалу волокна, у біконічному переході пристрою площі поперечного перерізу першого й другого волокон рівні. (19) (21) u200809724 (22) 25.07.2008 (24) 25.03.2009 (46) 25.03.2009, Бюл.№ 6, 2009 р. (72) БАСИЛАДЗЕ ГЕОРГІЙ ДІОМІДОВИЧ, UA, ДОЛГОВ ОЛЕКСАНДР ІВАНОВИЧ, UA, БЕРЖАНСЬКИЙ ВОЛОДИМИР НАУМОВИЧ, UA (73) ТАВРІЙСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМ. В.І. ВЕРНАДСЬКОГО, UA 3 леговані домішками, що змінюють коефіцієнт переломлення матеріалу волокна, у біконичному переході пристрою площі поперечного перерізу першого і другого волокон рівні, що забезпечує більше високу технологічність конструкції й більше високу надійність розгалужувача. Конструкція розгалужувача показана (Фіг.1), де 1 - перше оптичне волокно, 2 - друге оптичне волокно, 3 - біконичний перехід. На (Фіг.2) показаний поперечний переріз біконичного переходу розгалужувача, де, 4 і 5 - серцевини волокон 1 і 2, відповідно, 6 і 7 - оболонки волокон 1 і 2, відповідно. Розгалужувач працює в такий спосіб. В волокно 1 вводиться оптичне випромінювання щонайменше на двох робочих довжинах хвиль. В біконичному переході, за рахунок хвильоводного зв'язку, утвореного між близько розташованими серцевинами оптичних волокон, здійснюється перехід частини оптичного випромінювання в друге волокно. За рахунок наведеної асиметрії, обумовленою різницею площ серцевин волокон у біконичному переході забезпечуються необхідні коефіцієнти зв'язку між волокнами, які однакові щонайменше для двох робочих довжин хвиль, і необхідна широкосмуговість розгалужувача. Розгалужувач може бути виготовлений з одномодового оптичного волокна, у якого серцевина або оболонка леговані домішками, що змінюють коефіцієнт переломлення матеріалу волокна, наприклад, зі стандартного кварцового одномодового волокна типу SMF-28, серцевина якого легована оксидом германія. Створюючи, наприклад, різні умови нагрівання і/або напруги волокон у біконичному переході при виготовленні розгалужувача можна створювати різний ступінь розширення серцевин волокон, що сплавляються, домагаючись при цьому необхідної різниці площ їхнього поперечного перерізу у біконичному переході при однакових площах поперечного переріза першого й другого волокон у біконичному переході. На Фіг.3 наведена фотографія поперечного перерізу перешийка біконичного переходу розгалужувача конструкції, що заявляється, який виго 39967 4 товлений з одномодового оптичного волокна типу SMF-28, де 4 і 5 перші і друге оптичні волокна, відповідно, 6 і 7 серцевини першого і другого волокна, відповідно. Як видно з Фіг.3 при однакових площах першого і другого волокон, площа поперечного перерізу серцевини першого волокна більше площі поперечного перерізу другого волокна і, відповідно, відношення площі поперечного перерізу першого волокна до площі першого волокна менше, ніж відношення площі серцевини другого волокна до площі другого волокна. У порівнянні із прототипом при тих же співвідношеннях площ поперечного перерізу серцевин у біконичному переході за рахунок того, що площі поперечного перерізу волокон у біконичному переході однакові, загальна площа поперечного перерізу біконичного переходу запропонованого розгалужувача буде більше, що обумовлює більшу його надійність. На Фіг.4 наведений графік, що ілюструє зміну із часом часток оптичного випромінювання на довжинах хвиль 1,31 і 1,55мкм, які відгалужуються з першого волокна в друге в процесі виготовлення розгалужувача, де 1 і 2 - криві, що відображають зміну із часом Т часток оптичного випромінювання, які відгалужуються з першого волокна в друге волокно на довжинах хвиль 1,31 і 1,55мкм, відповідно, 3 - горизонтальні ділянки, що відповідають моментам часу, у які процес нагрівання і розтягання біконичного переходу розгалужувача зупинявся для реєстрації досягнутого значення відгалужених часток оптичного випромінювання. Таким чином, конструкція розгалужувача, що заявляється, дозволяє здійснювати будь-який заданий розподіл оптичного випромінювання між його вихідними портами на декількох робочих довжинах хвиль і при цьому не потрібна додаткова технологічна операція по зменшенню діаметра одного з волокон, що спрощує процес виробництва і обумовлює більш високу технологічність його конструкції. Перевагою запропонованої конструкції є те, що вона має більш високу технологічність і більш високу надійність. 5 Комп’ютерна верстка Н. Лисенко 39967 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
