Заготовка упаковки для харчових продуктів

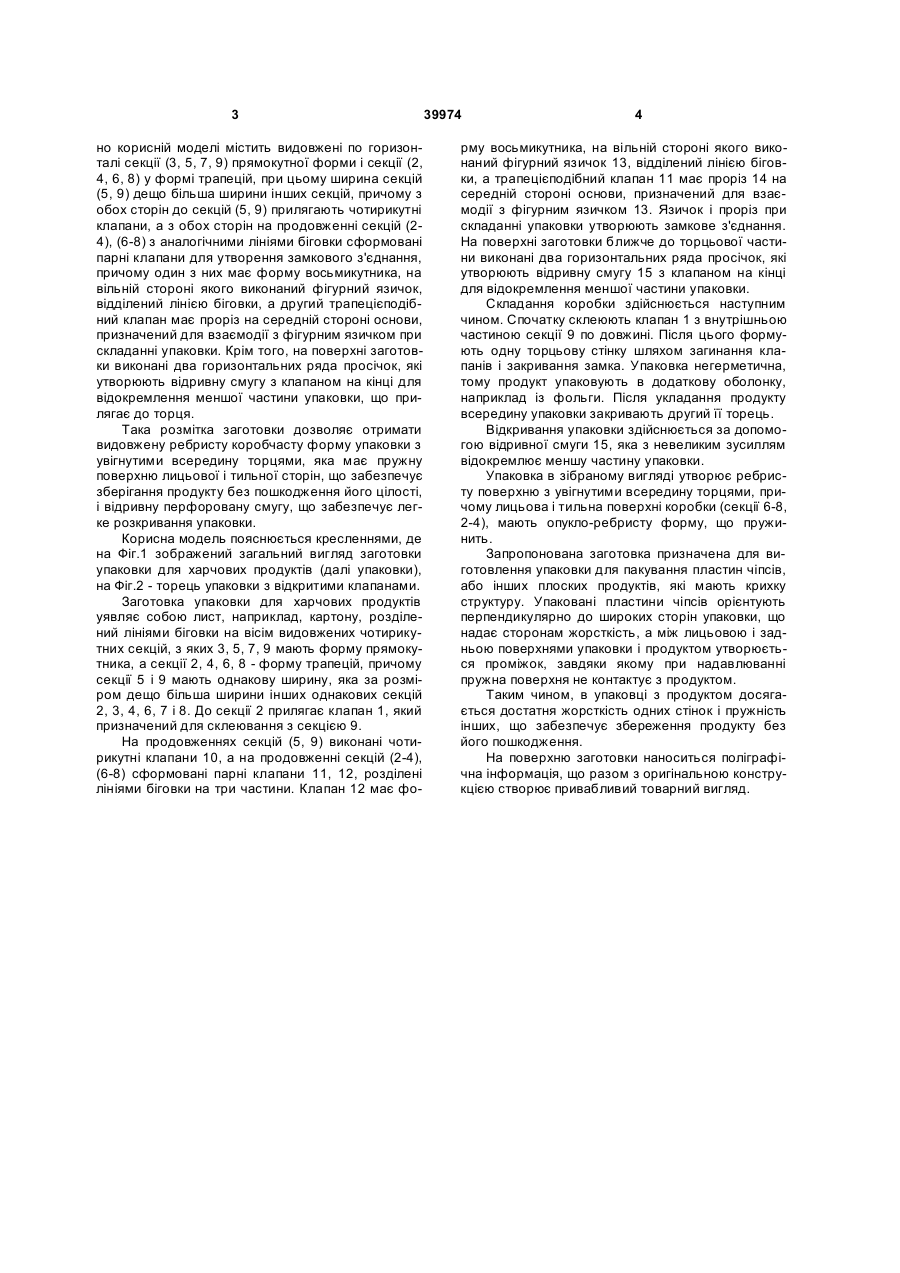

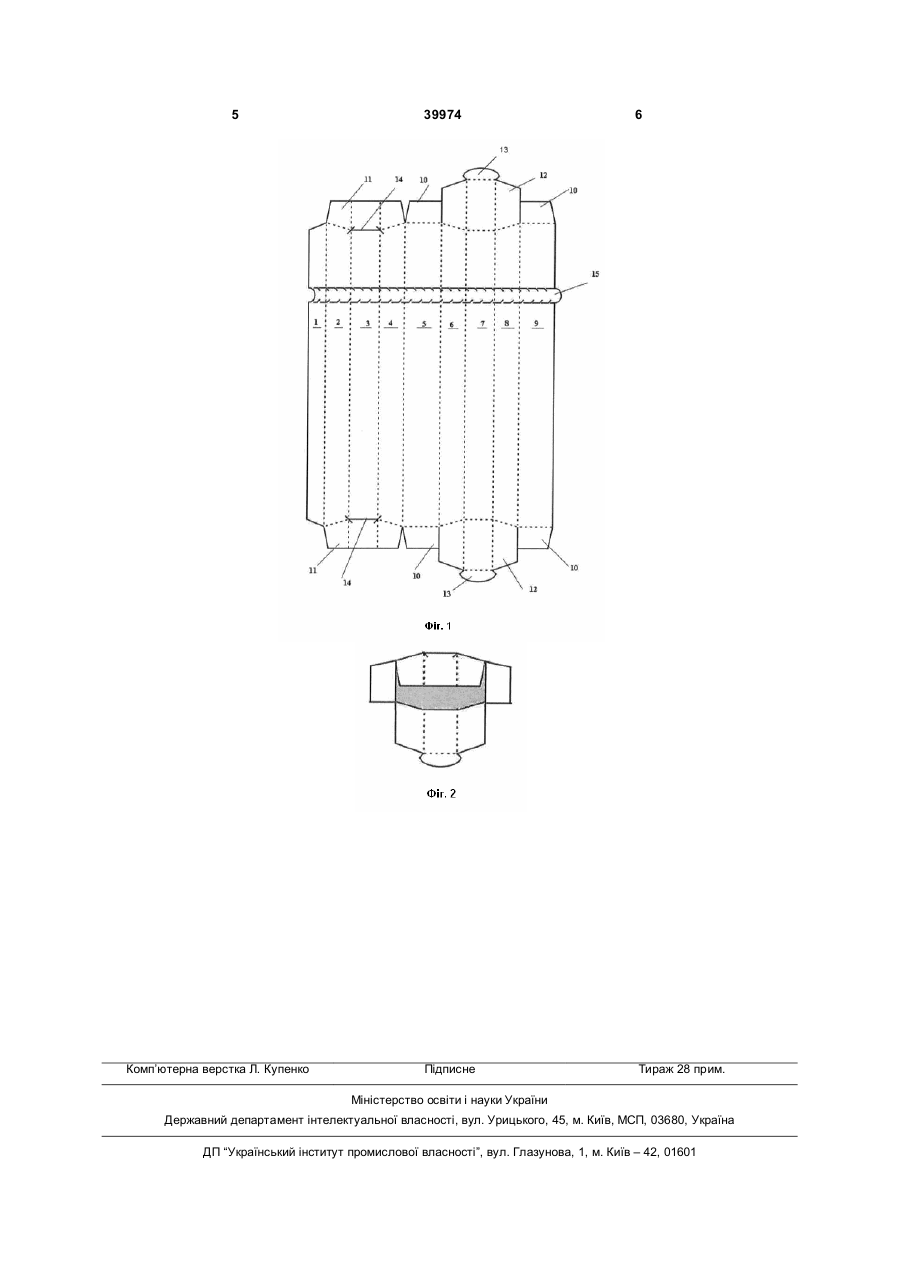

Заготовка упаковки для харчових продуктів, розділена лініями біговки на різновеликі секції чотирикутної форми і фігурні клапани, які при складанні упаковки утворюють відповідно бічні і торцеві стінки, яка відрізняється тим, що вона містить видовжені по горизонталі секції (3, 5, 7, 9) прямокутної форми і секції (2, 4, 6, 8) у формі трапецій, при цьому ширина секцій (5, 9) дещо більша ши 3 но корисній моделі містить видовжені по горизонталі секції (3, 5, 7, 9) прямокутної форми і секції (2, 4, 6, 8) у формі трапецій, при цьому ширина секцій (5, 9) дещо більша ширини інших секцій, причому з обох сторін до секцій (5, 9) прилягають чотирикутні клапани, а з обох сторін на продовженні секцій (24), (6-8) з аналогічними лініями біговки сформовані парні клапани для утворення замкового з'єднання, причому один з них має форму восьмикутника, на вільній стороні якого виконаний фігурний язичок, відділений лінією біговки, а другий трапецієподібний клапан має проріз на середній стороні основи, призначений для взаємодії з фігурним язичком при складанні упаковки. Крім того, на поверхні заготовки виконані два горизонтальних ряда просічок, які утворюють відривну смугу з клапаном на кінці для відокремлення меншої частини упаковки, що прилягає до торця. Така розмітка заготовки дозволяє отримати видовжену ребристу коробчасту форму упаковки з увігнутими всередину торцями, яка має пружну поверхню лицьової і тильної сторін, що забезпечує зберігання продукту без пошкодження його цілості, і відривну перфоровану смугу, що забезпечує легке розкривання упаковки. Корисна модель пояснюється кресленнями, де на Фіг.1 зображений загальний вигляд заготовки упаковки для харчових продуктів (далі упаковки), на Фіг.2 - торець упаковки з відкритими клапанами. Заготовка упаковки для харчових продуктів уявляє собою лист, наприклад, картону, розділений лініями біговки на вісім видовжених чотирикутних секцій, з яких 3, 5, 7, 9 мають форму прямокутника, а секції 2, 4, 6, 8 - форму трапецій, причому секції 5 і 9 мають однакову ширину, яка за розміром дещо більша ширини інших однакових секцій 2, 3, 4, 6, 7 і 8. До секції 2 прилягає клапан 1, який призначений для склеювання з секцією 9. На продовженнях секцій (5, 9) виконані чотирикутні клапани 10, а на продовженні секцій (2-4), (6-8) сформовані парні клапани 11, 12, розділені лініями біговки на три частини. Клапан 12 має фо 39974 4 рму восьмикутника, на вільній стороні якого виконаний фігурний язичок 13, відділений лінією біговки, а трапецієподібний клапан 11 має проріз 14 на середній стороні основи, призначений для взаємодії з фігурним язичком 13. Язичок і проріз при складанні упаковки утворюють замкове з'єднання. На поверхні заготовки ближче до торцьової частини виконані два горизонтальних ряда просічок, які утворюють відривну смугу 15 з клапаном на кінці для відокремлення меншої частини упаковки. Складання коробки здійснюється наступним чином. Спочатку склеюють клапан 1 з внутрішньою частиною секції 9 по довжині. Після цього формують одну торцьову стінку шляхом загинання клапанів і закривання замка. Упаковка негерметична, тому продукт упаковують в додаткову оболонку, наприклад із фольги. Після укладання продукту всередину упаковки закривають другий її торець. Відкривання упаковки здійснюється за допомогою відривної смуги 15, яка з невеликим зусиллям відокремлює меншу частину упаковки. Упаковка в зібраному вигляді утворює ребристу поверхню з увігнутими всередину торцями, причому лицьова і тильна поверхні коробки (секції 6-8, 2-4), мають опукло-ребристу форму, що пружинить. Запропонована заготовка призначена для виготовлення упаковки для пакування пластин чіпсів, або інших плоских продуктів, які мають крихку структуру. Упаковані пластини чіпсів орієнтують перпендикулярно до широких сторін упаковки, що надає сторонам жорсткість, а між лицьовою і задньою поверхнями упаковки і продуктом утворюється проміжок, завдяки якому при надавлюванні пружна поверхня не контактує з продуктом. Таким чином, в упаковці з продуктом досягається достатня жорсткість одних стінок і пружність інших, що забезпечує збереження продукту без його пошкодження. На поверхню заготовки наноситься поліграфічна інформація, що разом з оригінальною конструкцією створює привабливий товарний вигляд. 5 Комп’ютерна верстка Л. Купенко 39974 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
