Пристрій для визначення кутів нахилу датчика ультразвукового апарата до сагітальної та фронтальної площин
Номер патенту: 40039
Опубліковано: 25.03.2009
Автори: Вовченко Ганна Яківна, Гайко Оксана Георгіївна, Куценок Яків Борисович
Формула / Реферат
Пристрій для визначення кутів нахилу датчика ультразвукового апарата до сагітальної та фронтальної площин, який має вертикальну мітку на боковій грані датчика та фіксований на верхній його грані напрямляч для нитки з вантажем на кінцях, при цьому нитка проходить на рівні мітки, який відрізняється тим, що додатково на задній грані датчика виконана вертикальна мітка, на рівні якої закріплена нитка з вантажем, до того ж на боковій та задній гранях датчика нанесені градуйовані шкали, причому нульові позначки останніх співпадають з вертикальними мітками, а напрямляч виконаний у вигляді знімної пластини, площа та форма якої відповідають площі та формі верхньої грані, з вирізкою під провід датчика та двома взаємно перпендикулярними жолобами для нитки.
Текст

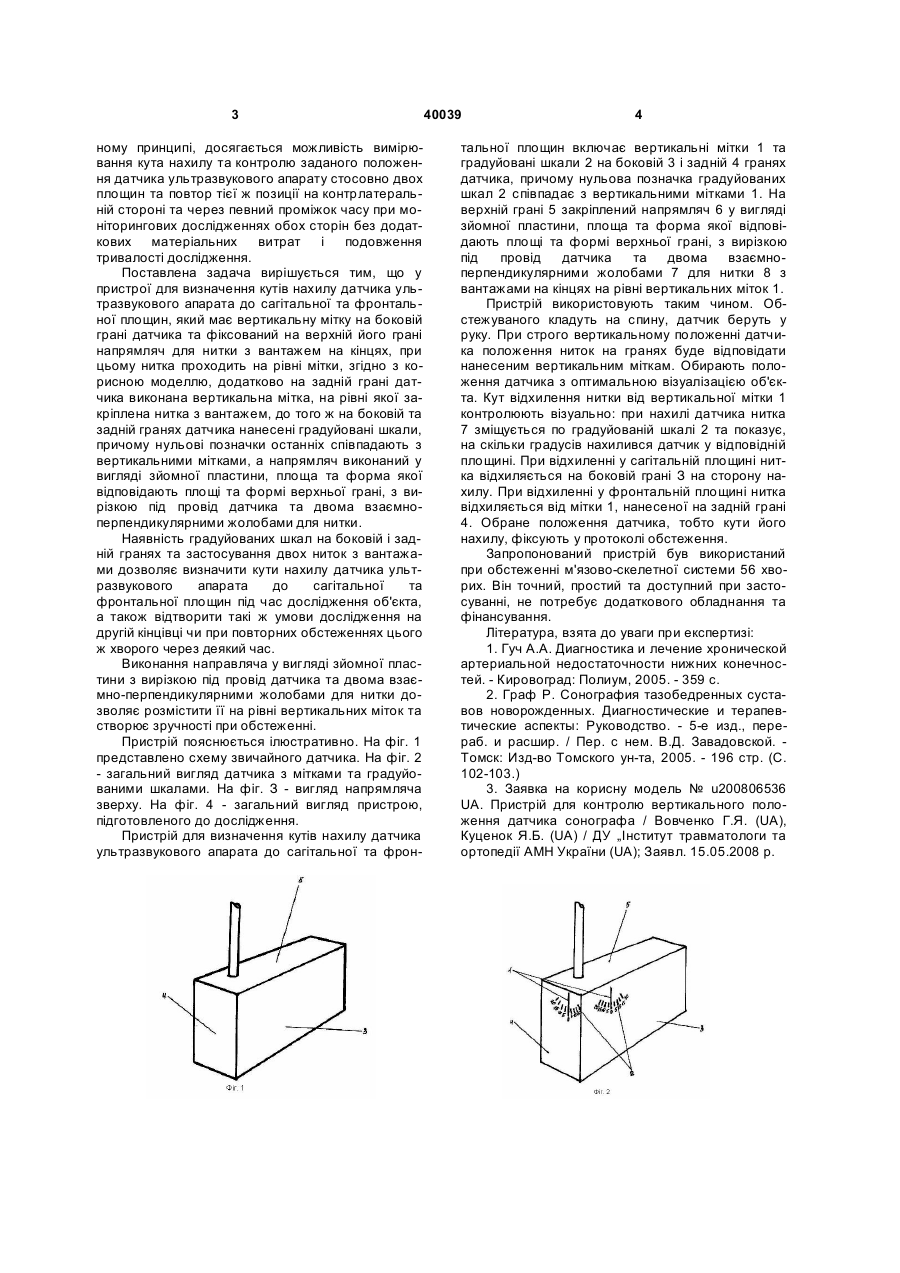

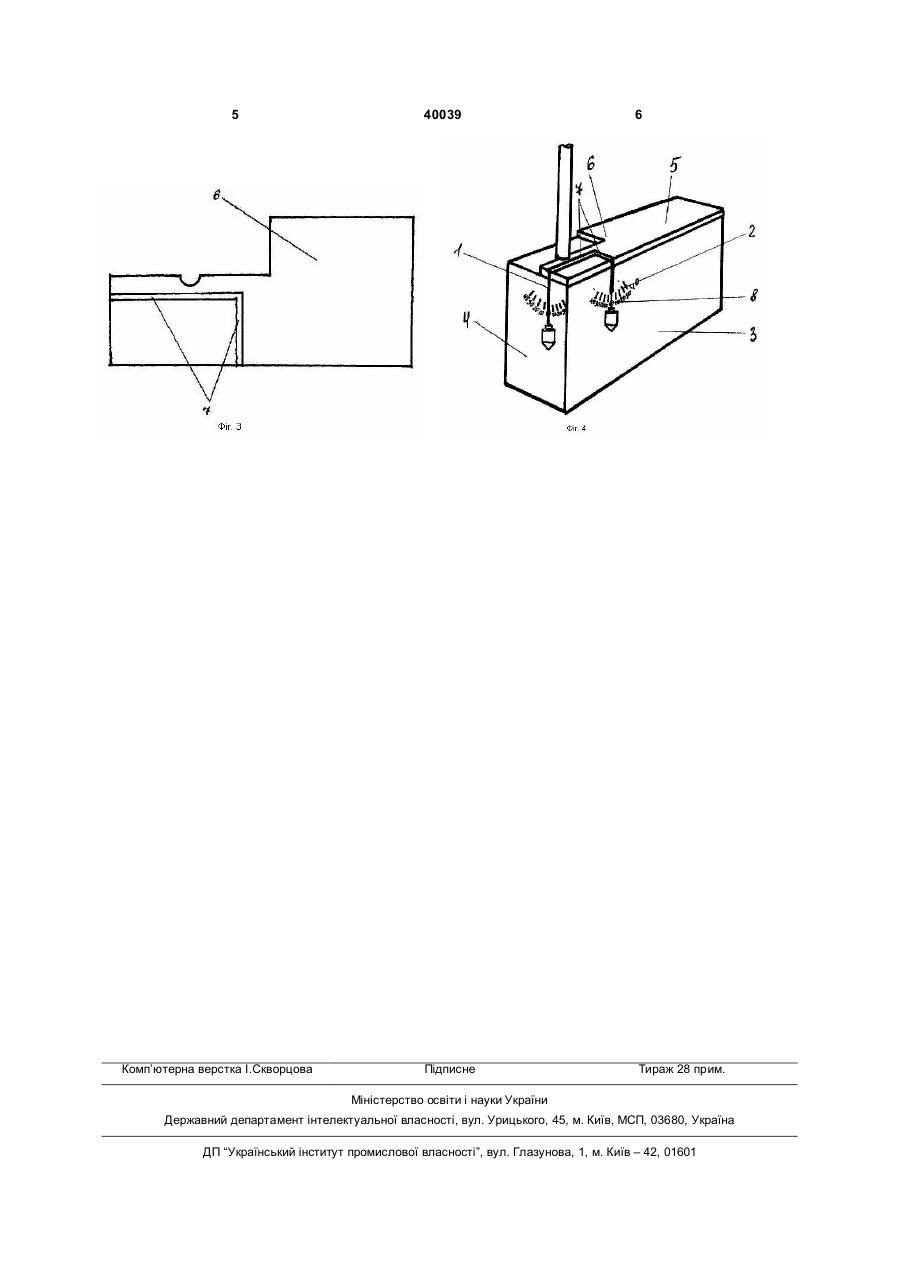

Пристрій для визначення кутів нахилу датчика ультразвукового апарата до сагітальної та фронтальної площин, який має вертикальну мітку на 3 ному принципі, досягається можливість вимірювання кута нахилу та контролю заданого положення датчика ультразвукового апарату стосовно двох площин та повтор тієї ж позиції на контрлатеральній стороні та через певний проміжок часу при моніторингових дослідженнях обох сторін без додаткових матеріальних витрат і подовження тривалості дослідження. Поставлена задача вирішується тим, що у пристрої для визначення кутів нахилу датчика ультразвукового апарата до сагітальної та фронтальної площин, який має вертикальну мітку на боковій грані датчика та фіксований на верхній його грані напрямляч для нитки з вантажем на кінцях, при цьому нитка проходить на рівні мітки, згідно з корисною моделлю, додатково на задній грані датчика виконана вертикальна мітка, на рівні якої закріплена нитка з вантажем, до того ж на боковій та задній гранях датчика нанесені градуйовані шкали, причому нульові позначки останніх співпадають з вертикальними мітками, а напрямляч виконаний у вигляді зйомної пластини, площа та форма якої відповідають площі та формі верхньої грані, з вирізкою під провід датчика та двома взаємноперпендикулярними жолобами для нитки. Наявність градуйованих шкал на боковій і задній гранях та застосування двох ниток з вантажами дозволяє визначити кути нахилу датчика ультразвукового апарата до сагітальної та фронтальної площин під час дослідження об'єкта, а також відтворити такі ж умови дослідження на другій кінцівці чи при повторних обстеженнях цього ж хворого через деякий час. Виконання направляча у вигляді зйомної пластини з вирізкою під провід датчика та двома взаємно-перпендикулярними жолобами для нитки дозволяє розмістити її на рівні вертикальних міток та створює зручності при обстеженні. Пристрій пояснюється ілюстративно. На фіг. 1 представлено схему звичайного датчика. На фіг. 2 - загальний вигляд датчика з мітками та градуйованими шкалами. На фіг. З - вигляд напрямляча зверху. На фіг. 4 - загальний вигляд пристрою, підготовленого до дослідження. Пристрій для визначення кутів нахилу датчика ультразвукового апарата до сагітальної та фрон 40039 4 тальної площин включає вертикальні мітки 1 та градуйовані шкали 2 на боковій 3 і задній 4 гранях датчика, причому нульова позначка градуйованих шкал 2 співпадає з вертикальними мітками 1. На верхній грані 5 закріплений напрямляч 6 у вигляді зйомної пластини, площа та форма якої відповідають площі та формі верхньої грані, з вирізкою під провід датчика та двома взаємноперпендикулярними жолобами 7 для нитки 8 з вантажами на кінцях на рівні вертикальних міток 1. Пристрій використовують таким чином. Обстежуваного кладуть на спину, датчик беруть у руку. При строго вертикальному положенні датчика положення ниток на гранях буде відповідати нанесеним вертикальним міткам. Обирають положення датчика з оптимальною візуалізацією об'єкта. Кут відхилення нитки від вертикальної мітки 1 контролюють візуально: при нахилі датчика нитка 7 зміщується по градуйованій шкалі 2 та показує, на скільки градусів нахилився датчик у відповідній площині. При відхиленні у сагітальній площині нитка відхиляється на боковій грані З на сторону нахилу. При відхиленні у фронтальній площині нитка відхиляється від мітки 1, нанесеної на задній грані 4. Обране положення датчика, тобто кути його нахилу, фіксують у протоколі обстеження. Запропонований пристрій був використаний при обстеженні м'язово-скелетної системи 56 хворих. Він точний, простий та доступний при застосуванні, не потребує додаткового обладнання та фінансування. Література, взята до уваги при експертизі: 1. Гуч А.А. Диагностика и лечение хронической артериальной недостаточности нижних конечностей. - Кировоград: Полиум, 2005. - 359 с. 2. Граф Р. Сонография тазобедренных суставов новорожденных. Диагностические и терапевтические аспекты: Руководство. - 5-е изд., перераб. и расшир. / Пер. с нем. В.Д. Завадовской. Томск: Изд-во Томского ун-та, 2005. - 196 стр. (С. 102-103.) 3. Заявка на корисну модель № u200806536 UA. Пристрій для контролю вертикального положення датчика сонографа / Вовченко Г.Я. (UA), Куценок Я.Б. (UA) / ДУ „Інститут травматологи та ортопедії АМН України (UA); Заявл. 15.05.2008 р. 5 Комп’ютерна верстка І.Скворцова 40039 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for determination of slope angles of ultrasonic device sensor to the sagital and frontal planes
Автори англійськоюKutsenok Yakiv Borysovych, Vovchenko Hanna Yakivna, Kutsenok Yakiv Borysovych
Назва патенту російськоюУстройство для определения углов наклона датчика ультразвукового аппарата к сагитальной и фронтальной плоскостям
Автори російськоюКуценок Яков Борисович, Вовченко Анна Яковлевна, Куценок Яков Борисович
МПК / Мітки
МПК: A61B 8/00
Мітки: датчика, апарата, пристрій, нахилу, ультразвукового, фронтально, кутів, визначення, сагітальної, площин
