Спосіб визначення кутів нахилу датчика ультразвукового апарата до сагітальної та фронтальної площин

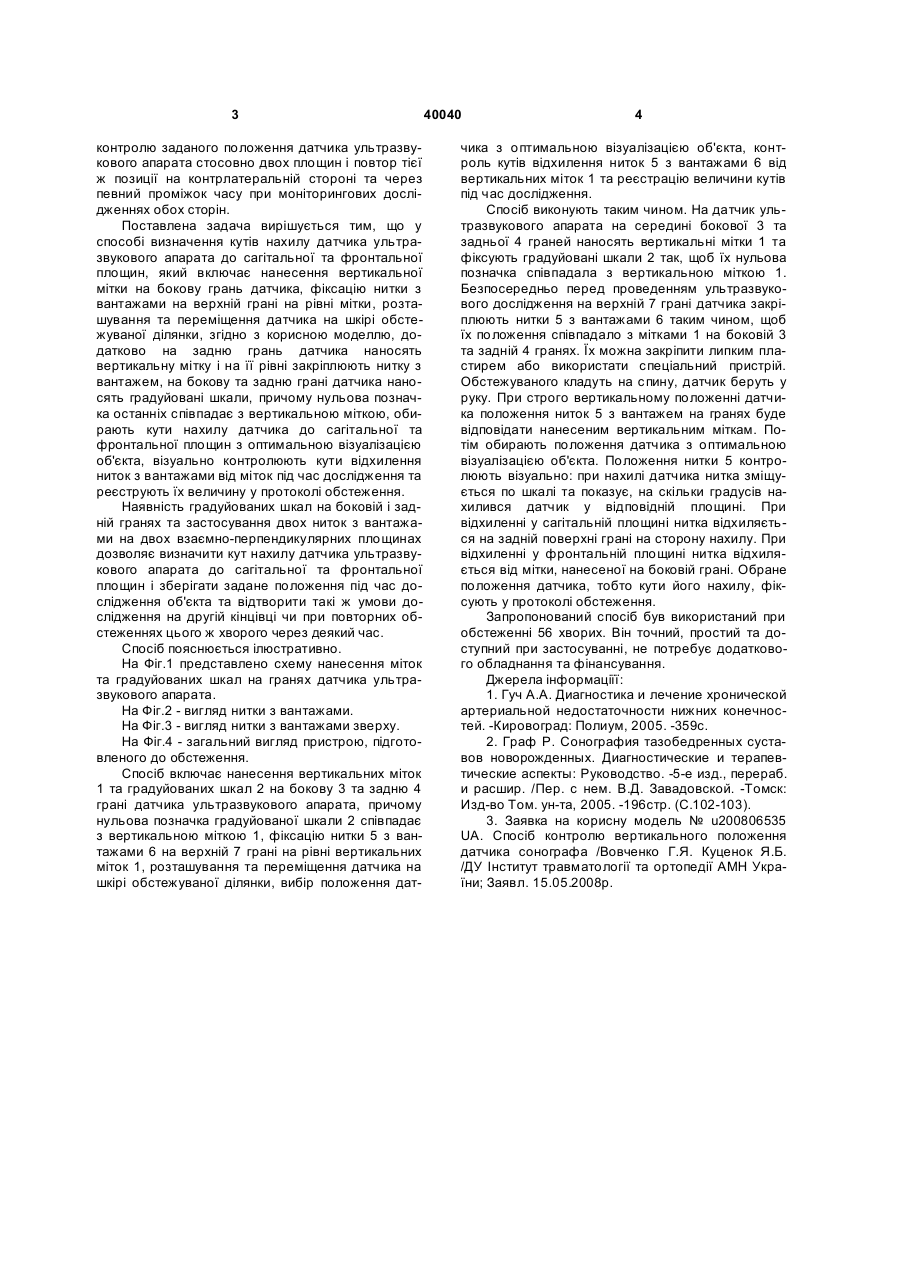

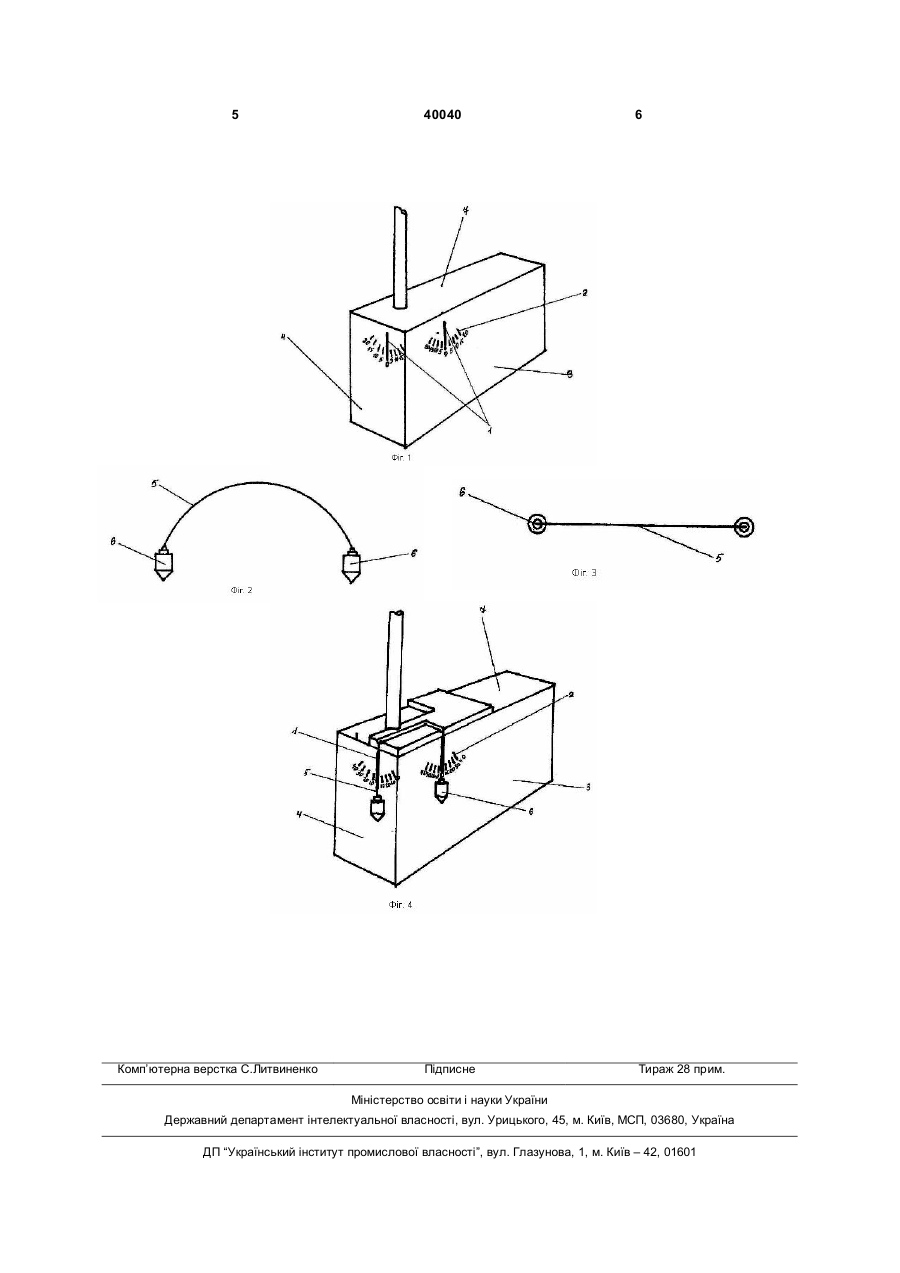

Спосіб визначення кутів нахилу датчика ультразвукового апарата до сагітальної та фронтальної площин, який включає нанесення вертикальної мітки на бокову грань датчика, фіксацію нитки з 3 контролю заданого положення датчика ультразвукового апарата стосовно двох площин і повтор тієї ж позиції на контрлатеральній стороні та через певний проміжок часу при моніторингових дослідженнях обох сторін. Поставлена задача вирішується тим, що у способі визначення кутів нахилу датчика ультразвукового апарата до сагітальної та фронтальної площин, який включає нанесення вертикальної мітки на бокову грань датчика, фіксацію нитки з вантажами на верхній грані на рівні мітки, розташування та переміщення датчика на шкірі обстежуваної ділянки, згідно з корисною моделлю, додатково на задню грань датчика наносять вертикальну мітку і на її рівні закріплюють нитку з вантажем, на бокову та задню грані датчика наносять градуйовані шкали, причому нульова позначка останніх співпадає з вертикальною міткою, обирають кути нахилу датчика до сагітальної та фронтальної площин з оптимальною візуалізацією об'єкта, візуально контролюють кути відхилення ниток з вантажами від міток під час дослідження та реєструють їх величину у протоколі обстеження. Наявність градуйованих шкал на боковій і задній гранях та застосування двох ниток з вантажами на двох взаємно-перпендикулярних площинах дозволяє визначити кут нахилу датчика ультразвукового апарата до сагітальної та фронтальної площин і зберігати задане положення під час дослідження об'єкта та відтворити такі ж умови дослідження на другій кінцівці чи при повторних обстеженнях цього ж хворого через деякий час. Спосіб пояснюється ілюстративно. На Фіг.1 представлено схему нанесення міток та градуйованих шкал на гранях датчика ультразвукового апарата. На Фіг.2 - вигляд нитки з вантажами. На Фіг.3 - вигляд нитки з вантажами зверху. На Фіг.4 - загальний вигляд пристрою, підготовленого до обстеження. Спосіб включає нанесення вертикальних міток 1 та градуйованих шкал 2 на бокову 3 та задню 4 грані датчика ультразвукового апарата, причому нульова позначка градуйованої шкали 2 співпадає з вертикальною міткою 1, фіксацію нитки 5 з вантажами 6 на верхній 7 грані на рівні вертикальних міток 1, розташування та переміщення датчика на шкірі обстежуваної ділянки, вибір положення дат 40040 4 чика з оптимальною візуалізацією об'єкта, контроль кутів відхилення ниток 5 з вантажами 6 від вертикальних міток 1 та реєстрацію величини кутів під час дослідження. Спосіб виконують таким чином. На датчик ультразвукового апарата на середині бокової 3 та задньої 4 граней наносять вертикальні мітки 1 та фіксують градуйовані шкали 2 так, щоб їх нульова позначка співпадала з вертикальною міткою 1. Безпосередньо перед проведенням ультразвукового дослідження на верхній 7 грані датчика закріплюють нитки 5 з вантажами 6 таким чином, щоб їх положення співпадало з мітками 1 на боковій 3 та задній 4 гранях. Їх можна закріпити липким пластирем або використати спеціальний пристрій. Обстежуваного кладуть на спину, датчик беруть у руку. При строго вертикальному положенні датчика положення ниток 5 з вантажем на гранях буде відповідати нанесеним вертикальним міткам. Потім обирають положення датчика з оптимальною візуалізацією об'єкта. Положення нитки 5 контролюють візуально: при нахилі датчика нитка зміщується по шкалі та показує, на скільки градусів нахилився датчик у відповідній площині. При відхиленні у сагітальній площині нитка відхиляється на задній поверхні грані на сторону нахилу. При відхиленні у фронтальній площині нитка відхиляється від мітки, нанесеної на боковій грані. Обране положення датчика, тобто кути його нахилу, фіксують у протоколі обстеження. Запропонований спосіб був використаний при обстеженні 56 хворих. Він точний, простий та доступний при застосуванні, не потребує додаткового обладнання та фінансування. Джерела інформаціїї: 1. Гуч А.А. Диагностика и лечение хронической артериальной недостаточности нижних конечностей. -Кировоград: Полиум, 2005. -359с. 2. Граф Р. Сонография тазобедренных суставов новорожденных. Диагностические и терапевтические аспекты: Руководство. -5-е изд., перераб. и расшир. /Пер. с нем. В.Д. Завадовской. -Томск: Изд-во Том. ун-та, 2005. -196стр. (С.102-103). 3. Заявка на корисну модель № u200806535 UA. Спосіб контролю вертикального положення датчика сонографа /Вовченко Г.Я. Куценок Я.Б. /ДУ Інститут травматології та ортопедії АМН України; Заявл. 15.05.2008р. 5 Комп’ютерна верстка C.Литвиненко 40040 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
