Автоматичний регулятор конденсаторних установок

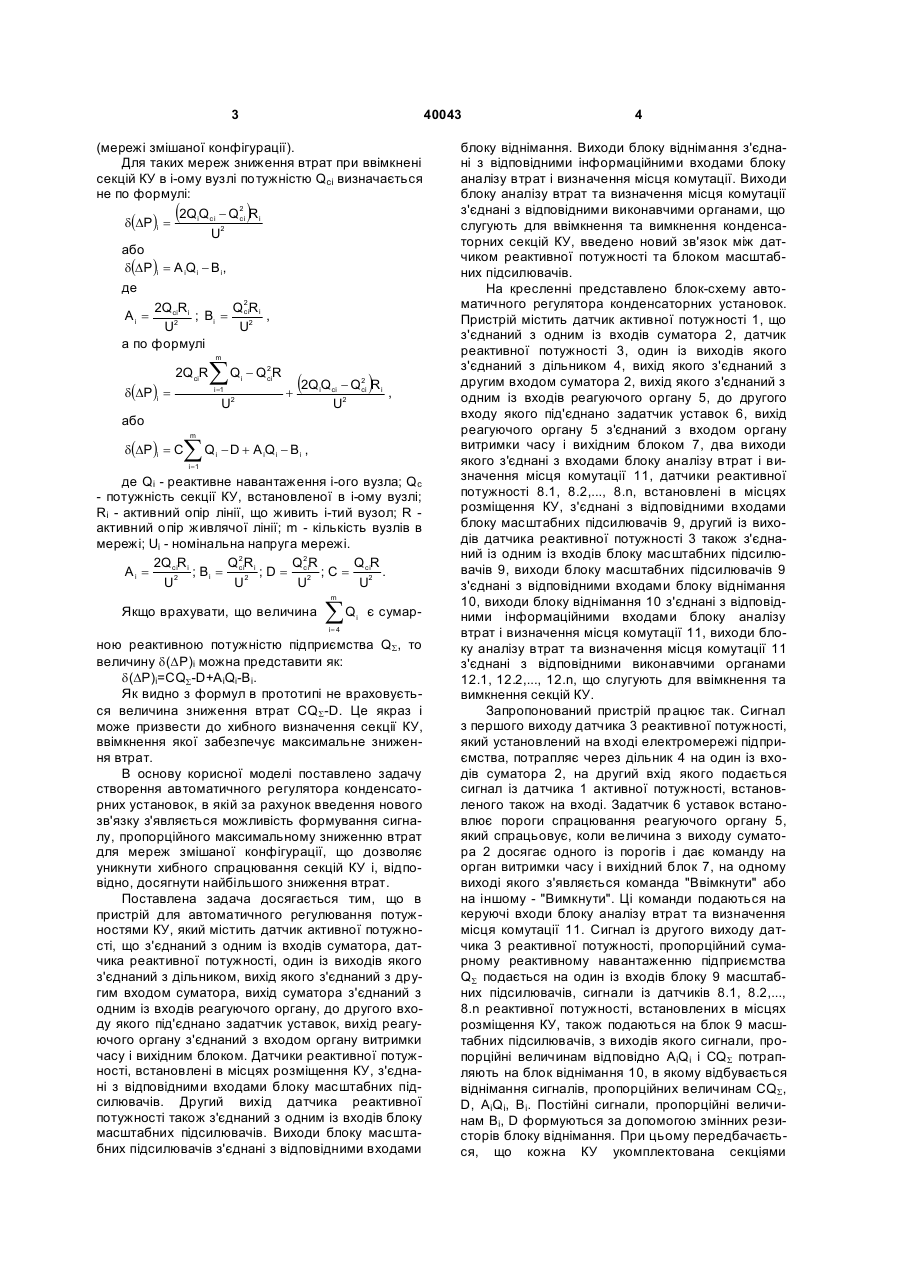

Автоматичний регулятор конденсаторних установок, що містить датчик активної потужності, з'єднаний з одним із входів суматора, датчик реактивної потужності, один із виходів якого з'єднаний з дільником, вихід якого з'єднаний з другим входом суматора, вихід суматора з'єднаний з одним із входів реагуючого органа, до другого входу якого під'єднано задатчик уставок, вихід реагуючого органа з'єднаний з входом органа витримки часу і 3 40043 (мережі змішаної конфігурації). Для таких мереж зниження втрат при ввімкнені секцій КУ в і-ому вузлі потужністю Qci визначається не по формулі: 2QiQci - Q2 Ri ci d(DP)i = U2 або d(D P )i = A iQi - B i , де 2QciRi Q2 R Ai = ; Bi = ci2 i , 2 U U а по формулі ( ) m d(DP)i = 2QciR å Q - Q R (2Q Q + 2 ci i i =1 i 2 U ) - Q2 Ri ci , U2 ci або m å Q -D + A Q - B , d(DP )i = C i i i i i =1 де Qі - реактивне навантаження і-ого вузла; Qc - потужність секції КУ, встановленої в і-ому вузлі; Rі - активний опір лінії, що живить і-тий вузол; R активний опір живлячої лінії; m - кількість вузлів в мережі; Uі - номінальна напруга мережі. 2QciRi Q2 R Q2 R QR Ai = ; Bi = ci2 i ; D = ci2 ; C = ci2 . 2 U U U U m Якщо врахувати, що величина åQ i є сумар i= 4 ною реактивною потужністю підприємства QS, то величину d(DР)і можна представити як: d(DР)і=CQS-D+AіQi-Bi. Як видно з формул в прототипі не враховується величина зниження втрат CQS-D. Це якраз і може призвести до хибного визначення секції КУ, ввімкнення якої забезпечує максимальне зниження втрат. В основу корисної моделі поставлено задачу створення автоматичного регулятора конденсаторних установок, в якій за рахунок введення нового зв'язку з'являється можливість формування сигналу, пропорційного максимальному зниженню втрат для мереж змішаної конфігурації, що дозволяє уникнути хибного спрацювання секцій КУ і, відповідно, досягнути найбільшого зниження втрат. Поставлена задача досягається тим, що в пристрій для автоматичного регулювання потужностями КУ, який містить датчик активної потужності, що з'єднаний з одним із входів суматора, датчика реактивної потужності, один із виходів якого з'єднаний з дільником, вихід якого з'єднаний з другим входом суматора, вихід суматора з'єднаний з одним із входів реагуючого органу, до другого входу якого під'єднано задатчик уставок, вихід реагуючого органу з'єднаний з входом органу витримки часу і вихідним блоком. Датчики реактивної потужності, встановлені в місцях розміщення КУ, з'єднані з відповідними входами блоку масштабних підсилювачів. Другий вихід датчика реактивної потужності також з'єднаний з одним із входів блоку масштабних підсилювачів. Виходи блоку масштабних підсилювачів з'єднані з відповідними входами 4 блоку віднімання. Виходи блоку віднімання з'єднані з відповідними інформаційними входами блоку аналізу втрат і визначення місця комутації. Виходи блоку аналізу втрат та визначення місця комутації з'єднані з відповідними виконавчими органами, що слугують для ввімкнення та вимкнення конденсаторних секцій КУ, введено новий зв'язок між датчиком реактивної потужності та блоком масштабних підсилювачів. На кресленні представлено блок-схему автоматичного регулятора конденсаторних установок. Пристрій містить датчик активної потужності 1, що з'єднаний з одним із входів суматора 2, датчик реактивної потужності 3, один із виходів якого з'єднаний з дільником 4, вихід якого з'єднаний з другим входом суматора 2, вихід якого з'єднаний з одним із входів реагуючого органу 5, до другого входу якого під'єднано задатчик уставок 6, вихід реагуючого органу 5 з'єднаний з входом органу витримки часу і вихідним блоком 7, два виходи якого з'єднані з входами блоку аналізу втрат і визначення місця комутації 11, датчики реактивної потужності 8.1, 8.2,..., 8.n, встановлені в місцях розміщення КУ, з'єднані з відповідними входами блоку масштабних підсилювачів 9, другий із виходів датчика реактивної потужності 3 також з'єднаний із одним із входів блоку масштабних підсилювачів 9, виходи блоку масштабних підсилювачів 9 з'єднані з відповідними входами блоку віднімання 10, виходи блоку віднімання 10 з'єднані з відповідними інформаційними входами блоку аналізу втрат і визначення місця комутації 11, виходи блоку аналізу втрат та визначення місця комутації 11 з'єднані з відповідними виконавчими органами 12.1, 12.2,..., 12.n, що слугують для ввімкнення та вимкнення секцій КУ. Запропонований пристрій працює так. Сигнал з першого виходу датчика 3 реактивної потужності, який установлений на вході електромережі підприємства, потрапляє через дільник 4 на один із входів суматора 2, на другий вхід якого подається сигнал із датчика 1 активної потужності, встановленого також на вході. Задатчик 6 уставок встановлює пороги спрацювання реагуючого органу 5, який спрацьовує, коли величина з виходу суматора 2 досягає одного із порогів і дає команду на орган витримки часу і вихідний блок 7, на одному виході якого з'являється команда "Ввімкнути" або на іншому - "Вимкнути". Ці команди подаються на керуючі входи блоку аналізу втрат та визначення місця комутації 11. Сигнал із другого виходу датчика 3 реактивної потужності, пропорційний сумарному реактивному навантаженню підприємства QS подається на один із входів блоку 9 масштабних підсилювачів, сигнали із датчиків 8.1, 8.2,..., 8.n реактивної потужності, встановлених в місцях розміщення КУ, також подаються на блок 9 масштабних підсилювачів, з виходів якого сигнали, пропорційні величинам відповідно АiQi і CQS потрапляють на блок віднімання 10, в якому відбувається віднімання сигналів, пропорційних величинам CQS, D, AiQi, Bi. Постійні сигнали, пропорційні величинам Ві, D формуються за допомогою змінних резисторів блоку віднімання. При цьому передбачається, що кожна КУ укомплектована секціями 5 40043 однакової потужності. З виходів блоку віднімання 10 сигнали, пропорційні величинам зниженню втрат активної потужності на відповідних лініях при ввімкнені однієї секції КУ, тобто величини (CQS-D+AiQi-Bi) подаються на інформаційні входи блоку аналізу втрат та визначення місця комутації 11. Блок аналізу втрат та визначення місця кому Комп’ютерна верстка А. Крулевський 6 тації 11 визначає максимальне або мінімальне значення сигналів, пропорційних величинам (CQSD+AiQi-Bi), що дозволяє визначити лінію, на якій необхідно здійснювати ввімкнення або вимкнення секції КУ потужністю Qci, сигнали з виходів блоку аналізу втрат та визначення місця комутації 11 подаються на входи виконавчих органів 12, які і здійснюють ввімкнення або вимкнення секцій КУ. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
