Антена

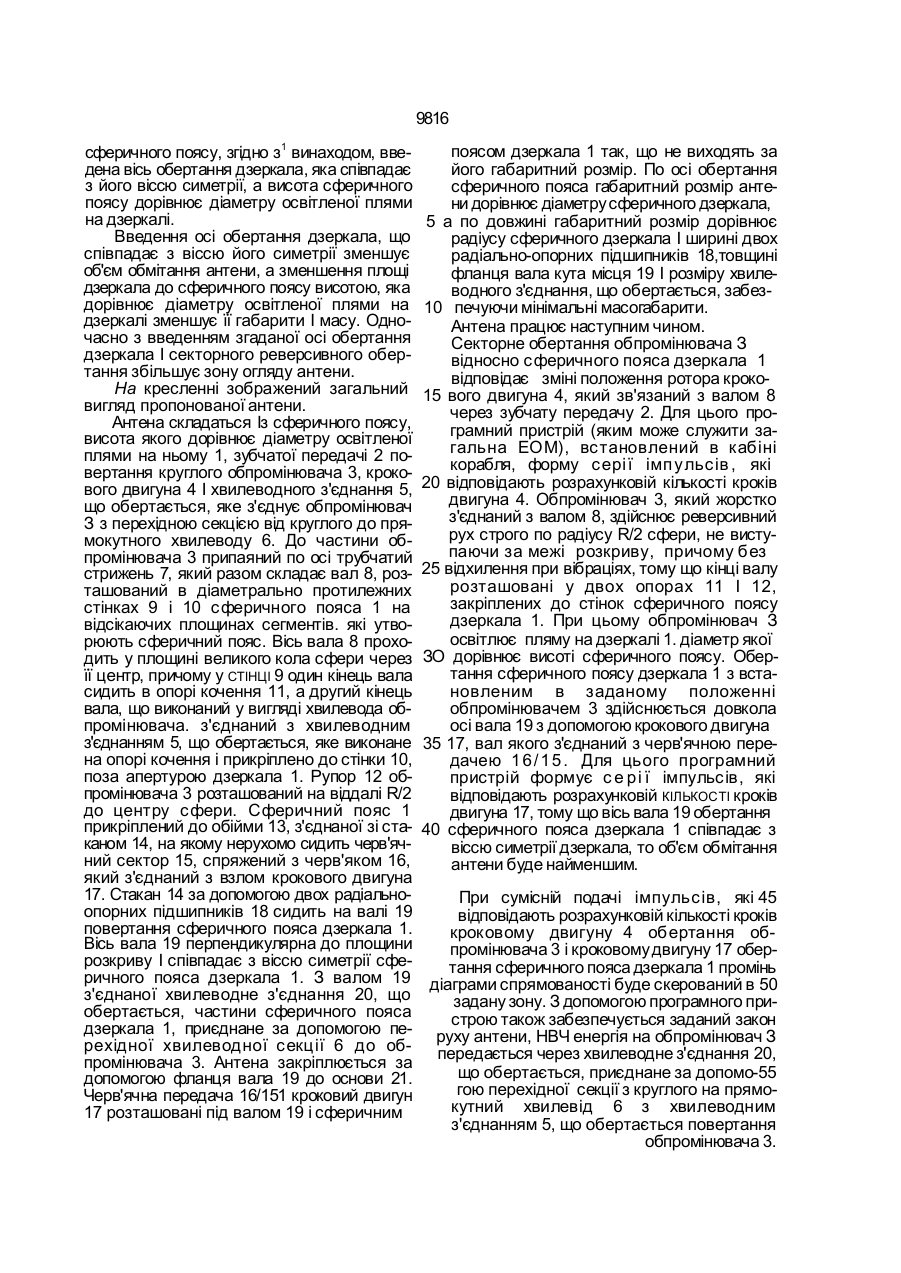

Антенна, содержащая зеркало, отражающая поверхность которого выполнена в виде части сферического пояса, отличающ а я с я тем, что введена ось вращения зеркала, совпадающая с осью его симметрии, а высота сферического пояса равна диаметру освещенного пятна на зеркале. С > Винахід належить до антенної техніки І може бути використаний в літальних апаратах, зокрема космічних. Відомий пристрій для орієнтації антени [1], що складається з дзеркала, яке обертається, вала кута місця повертання дзеркала, зубчатої передачі вала кута місця І азимутального вала повертання дзеркала. Однак в цьому пристрої внаслідок розташування зубчатої передачі вала кута місця за межами габариту дзеркала при скануванні утворюється великий об'єм обмітання, крім того, площа дзеркала не обмежена частиною сферичного пояса Пристрій має великий масогабарит. Відомий пристрій [2]. в якому велике дзеркало розташовано на котках І обертається на рейках платформи довкола осі перпендикулярної до платформи, якз не співпадає з віссю симетрії дзеркала, Пристрій має великий масогабарит Найбільш близьким за технічною сугтю до пропонозаного пристрою є антенна ІЗ] що складається з дзеркала, відбираюча по верхня якого виконана у вигляді частини сферичного поясу. Однак у відомій антені сканування здійснюється ТІЛЬКИ В ОДНІЙ ПЛОЩИНІ, В ЯКІЙ розташовані три обпромінювачі, а відсутність осі обертання дзеркала не дозволяє забезпечити сканування у широкій зоні ос ляду. Крім цього, у відомій антені використовується завелика площа дзеркала, що збільшує її габарити І масу. Разом з тим, обпромінювач) виступають за межі розкриву збільшуючи об'єм обмітання. В основу винаходу поставлена задача створення антени, яка шляхом забезпечення обертання дзеркала довкола його осі симетрії і зменшення висоти сферичного поясу до діаметру освітленої плями на його поверхні, дозволяє зменшити об'єм обмітання, збільшити зону огляду, а також зменшити мзсу І габарити, Поставлена задача вирішується тим, що в антену, яка містить дзеркало, відбиваюча поверхня якого виконана у вигляді частини оо О 9816 сферичного поясу, згідно з1 винаходом, введена вісь обертання дзеркала, яка співпадає з його віссю симетрії, а висота сферичного поясу дорівнює діаметру освітленої плями на дзеркалі. Введення осі обертання дзеркала, що співпадає з віссю його симетрії зменшує об'єм обмітання антени, а зменшення площі дзеркала до сферичного поясу висотою, яка дорівнює діаметру освітленої плями на дзеркалі зменшує її габарити І масу. Одночасно з введенням згаданої осі обертання дзеркала І секторного реверсивного обертання збільшує зону огляду антени. На кресленні зображений загальний вигляд пропонованої антени. Антена складаться Із сферичного поясу, висота якого дорівнює діаметру освітленої плями на ньому 1, зубчатої передачі 2 повертання круглого обпромінювача 3, крокового двигуна 4 І хвилеводного з'єднання 5, що обертається, яке з'єднує обпромінювач З з перехідною секцією від круглого до прямокутного хвилеводу 6. До частини обпромінювача 3 припаяний по осі трубчатий стрижень 7, який разом складає вал 8, розташований в діаметрально протилежних стінках 9 і 10 сферичного пояса 1 на відсікаючих площинах сегментів. які утворюють сферичний пояс. Вісь вала 8 проходить у площині великого кола сфери через її центр, причому у СТІНЦІ 9 один кінець вала сидить в опорі кочення 11, а другий кінець вала, що виконаний у вигляді хвилевода обпромінювача. з'єднаний з хвилеводним з'єднанням 5, що обертається, яке виконане на опорі кочення і прикріплено до стінки 10, поза апертурою дзеркала 1. Рупор 12 обпромінювача 3 розташований на віддалі R/2 до центру сфери. Сферичний пояс 1 прикріплений до обійми 13, з'єднаної зі стаканом 14, на якому нерухомо сидить черв'ячний сектор 15, спряжений з черв'яком 16, який з'єднаний з взлом крокового двигуна 17. Стакан 14 за допомогою двох радіальноопорних підшипників 18 сидить на валі 19 повертання сферичного пояса дзеркала 1. Вісь вала 19 перпендикулярна до площини розкриву І співпадає з віссю симетрії сферичного пояса дзеркала 1. З валом 19 з'єднаної хвилеводне з'єднання 20, що обертається, частини сферичного пояса дзеркала 1, приєднане за допомогою перехідної хвилеводної секції 6 до обпромінювача 3. Антена закріплюється за допомогою фланця вала 19 до основи 21. Черв'ячна передача 16/151 кроковий двигун 17 розташовані під валом 19 і сферичним поясом дзеркала 1 так, що не виходять за його габаритний розмір. По осі обертання сферичного пояса габаритний розмір антени дорівнює діаметру сферичного дзеркала, 5 а по довжині габаритний розмір дорівнює радіусу сферичного дзеркала І ширині двох радіально-опорних підшипників 18,товщині фланця вала кута місця 19 І розміру хвилеводного з'єднання, що обертається, забез10 печуючи мінімальні масогабарити. Антена працює наступним чином. Секторне обертання обпромінювача З відносно сферичного пояса дзеркала 1 відповідає зміні положення ротора кроко15 вого двигуна 4, який зв'язаний з валом 8 через зубчату передачу 2. Для цього програмний пристрій (яким може служити загальна ЕОМ), встановлений в кабіні корабля, форму сері ї імп ульсів , які 20 відповідають розрахунковій кількості кроків двигуна 4. Обпромінювач 3, який жорстко з'єднаний з валом 8, здійснює реверсивний рух строго по радіусу R/2 сфери, не виступаючи за межі розкриву, причому без 25 відхилення при вібраціях, тому що кінці валу розташовані у двох опорах 11 І 12, закріплених до стінок сферичного поясу дзеркала 1. При цьому обпромінювач З освітлює пляму на дзеркалі 1. діаметр якої ЗО дорівнює висоті сферичного поясу. Обертання сферичного поясу дзеркала 1 з встановленим в заданому положенні обпромінювачем 3 здійснюється довкола осі вала 19 з допомогою крокового двигуна 35 17, вал якого з'єднаний з черв'ячною передачею 1 6 / 1 5 . Для цього програмний пристрій формує с е р і ї імпульсів, які відповідають розрахунковій КІЛЬКОСТІ кроків двигуна 17, тому що вісь вала 19 обертання 40 сферичного пояса дзеркала 1 співпадає з віссю симетрії дзеркала, то об'єм обмітання антени буде найменшим. При сумісній подачі імпульсів, які 45 відповідають розрахунковій кількості кроків кроковому двигуну 4 обертання обпромінювача 3 і кроковому двигуну 17 обертання сферичного пояса дзеркала 1 промінь діаграми спрямованості буде скерований в 50 задану зону. З допомогою програмного пристрою також забезпечується заданий закон руху антени, НВЧ енергія на обпромінювач З передається через хвилеводне з'єднання 20, що обертається, приєднане за допомо-55 гою перехідної секції з круглого на прямокутний хвилевід 6 з хвилеводним з'єднанням 5, що обертається повертання обпромінювача 3. 9816 Упорядник Замовлення 4553 Техред М Моргентал Коректор О Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
