Чотирибойковий кувальний пристрій

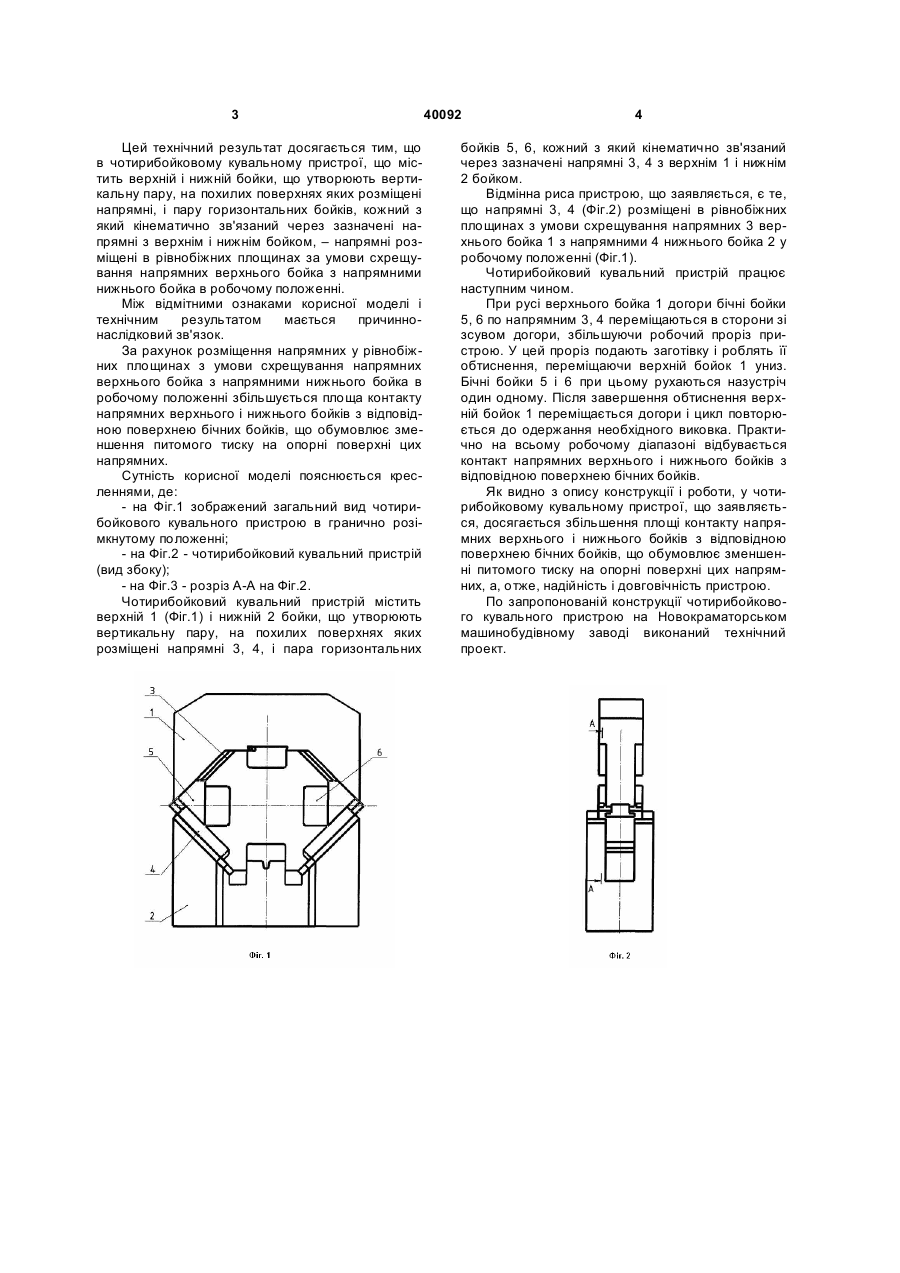

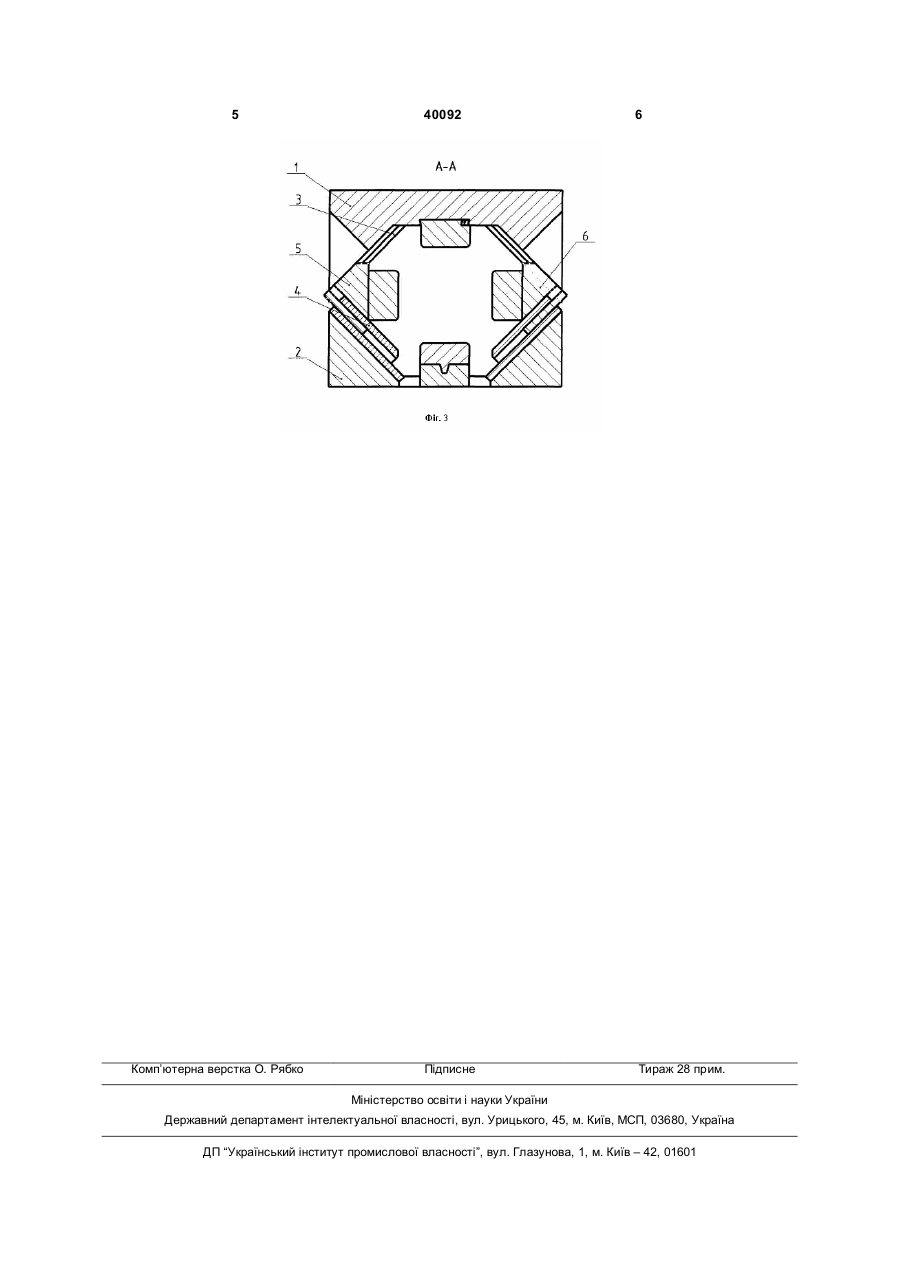

Чотирибойковий кувальний пристрій, що містить верхній і нижній бойки, що утворюють вертикальну пару, на похилих поверхнях яких розміщені напрямні, і пару горизонтальних бойків, кожний з який кінематично зв'язаний через зазначені напрямні з верхнім і нижнім бойком, який відрізняється тим, що напрямні розміщені в рівнобіжних площинах за умови схрещування напрямних верхнього бойка з напрямними нижнього бойка в робочому положенні. Корисна модель належить до галузі обробки металів тиском, а саме до конструктивних елементів пристроїв для кування і може бути використана в машинобудуванні при виготовленні пресів і радіально-кувальних машин. Відомий чотирибойковий кувальний пристрій, використовуваний у чотирибойковій радіальнообтискній машині [див., наприклад, "Ковка на радиально-обжимных машинах" В.А. Тюрин, В.А. Лазоркин і ін., М. Машиностроение, 1990, с.13], яка складається з корпусу, усередині якого розміщені чотири кулісно-шатунних механізми, що зв'язані між собою шестірнями і чотирма бойками, прикріпленими до повзунів. Однак цей кувальний пристрій не дозволяє робити радіальний обтиск з одночасним зсувом бойків однієї пари щодо іншої, має складну конструкцію і невисоку надійність у роботі. Крім того, таку конструкцію неможливо застосувати при куванні на гідравлічному кувальному пресі. Ці недоліки усунуті в іншім відомому рішенні [див., наприклад, опис до деклараційного патенту України №34978А, МПК B21J1/04]. Цей чотирибойковий кувальний пристрій містить верхній і нижній бойки на похилих поверхнях яких розміщені на прямні, і кінематично зв'язані з ними бічні (горизонтальні) бойки. Однак у цієї конструкції при куванні максимальних поперечних виковків, через вихід із зіткнення більшої частини напрямних поверхонь вертикальних і горизонтальних бойків, відбувається різке збільшення навантаження на дотичні опорні поверхні напрямних, а, отже, зниження терміну служби пристрою. Відомий чотирибойковий кувальний пристрій і той, що заявляється, мають наступні подібні ознаки, а, саме, містять верхній і нижній бойки, що утворюють вертикальну пару, на похилих поверхнях яких розміщені напрямні, і пари горизонтальних бойків, кожний з який кінематично зв'язаний через зазначені напрямні з верхнім і нижнім бойком. В основу корисної моделі поставлена задача, створити чотирибойковий кувальний пристрій з підвищеною довговічністю шляхом збільшення площі контакту напрямних вертикальних бойків з відповідними поверхнями горизонтальних бійчиків при куванні максимальних поперечних розмірів виковків і за рахунок технічного результату, що полягає в зменшенні питомого тиску на опорні поверхні напрямних. (19) UA (11) 40092 (13) U (21) u200812297 (22) 20.10.2008 (24) 25.03.2009 (46) 25.03.2009, Бюл.№ 6, 2009 р. (72) ШУМАКОВ ВІКТОР ФЕДОРОВИЧ, UA, ГРАЧОВ ІГОР АНАТОЛІЙОВИЧ, UA, БУГАЙОВ ОЛЕКСАНДР МИКОЛАЙОВИЧ, UA, ГЛИНСЬКИЙ ВІТАЛІЙ МИКОЛАЙОВИЧ, UA, КАРАСЬОВ АНАТОЛІЙ КОСТЯНТИНОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД", UA 3 Цей технічний результат досягається тим, що в чотирибойковому кувальному пристрої, що містить верхній і нижній бойки, що утворюють вертикальну пару, на похилих поверхнях яких розміщені напрямні, і пару горизонтальних бойків, кожний з який кінематично зв'язаний через зазначені напрямні з верхнім і нижнім бойком, – напрямні розміщені в рівнобіжних площинах за умови схрещування напрямних верхнього бойка з напрямними нижнього бойка в робочому положенні. Між відмітними ознаками корисної моделі і технічним результатом мається причиннонаслідковий зв'язок. За рахунок розміщення напрямних у рівнобіжних площинах з умови схрещування напрямних верхнього бойка з напрямними нижнього бойка в робочому положенні збільшується площа контакту напрямних верхнього і нижнього бойків з відповідною поверхнею бічних бойків, що обумовлює зменшення питомого тиску на опорні поверхні цих напрямних. Сутність корисної моделі пояснюється кресленнями, де: - на Фіг.1 зображений загальний вид чотирибойкового кувального пристрою в гранично розімкнутому положенні; - на Фіг.2 - чотирибойковий кувальний пристрій (вид збоку); - на Фіг.3 - розріз А-А на Фіг.2. Чотирибойковий кувальний пристрій містить верхній 1 (Фіг.1) і нижній 2 бойки, що утворюють вертикальну пару, на похилих поверхнях яких розміщені напрямні 3, 4, і пара горизонтальних 40092 4 бойків 5, 6, кожний з який кінематично зв'язаний через зазначені напрямні 3, 4 з верхнім 1 і нижнім 2 бойком. Відмінна риса пристрою, що заявляється, є те, що напрямні 3, 4 (Фіг.2) розміщені в рівнобіжних площинахз умови схрещування напрямних 3 верхнього бойка 1 з напрямними 4 нижнього бойка 2 у робочому положенні (Фіг.1). Чотирибойковий кувальний пристрій працює наступним чином. При русі верхнього бойка 1 догори бічні бойки 5, 6 по напрямним 3, 4 переміщаються в сторони зі зсувом догори, збільшуючи робочий проріз пристрою. У цей проріз подають заготівку і роблять її обтиснення, переміщаючи верхній бойок 1 униз. Бічні бойки 5 і 6 при цьому рухаються назустріч один одному. Після завершення обтиснення верхній бойок 1 переміщається догори і цикл повторюється до одержання необхідного виковка. Практично на всьому робочому діапазоні відбувається контакт напрямних верхнього і нижнього бойків з відповідною поверхнею бічних бойків. Як видно з опису конструкції і роботи, у чотирибойковому кувальному пристрої, що заявляється, досягається збільшення площі контакту напрямних верхнього і нижнього бойків з відповідною поверхнею бічних бойків, що обумовлює зменшенні питомого тиску на опорні поверхні цих напрямних, а, отже, надійність і довговічність пристрою. По запропонованій конструкції чотирибойкового кувального пристрою на Новокраматорськом машинобудівному заводі виконаний технічний проект. 5 Комп’ютерна верстка О. Рябко 40092 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
