Чотирибойковий кувальний пристрій

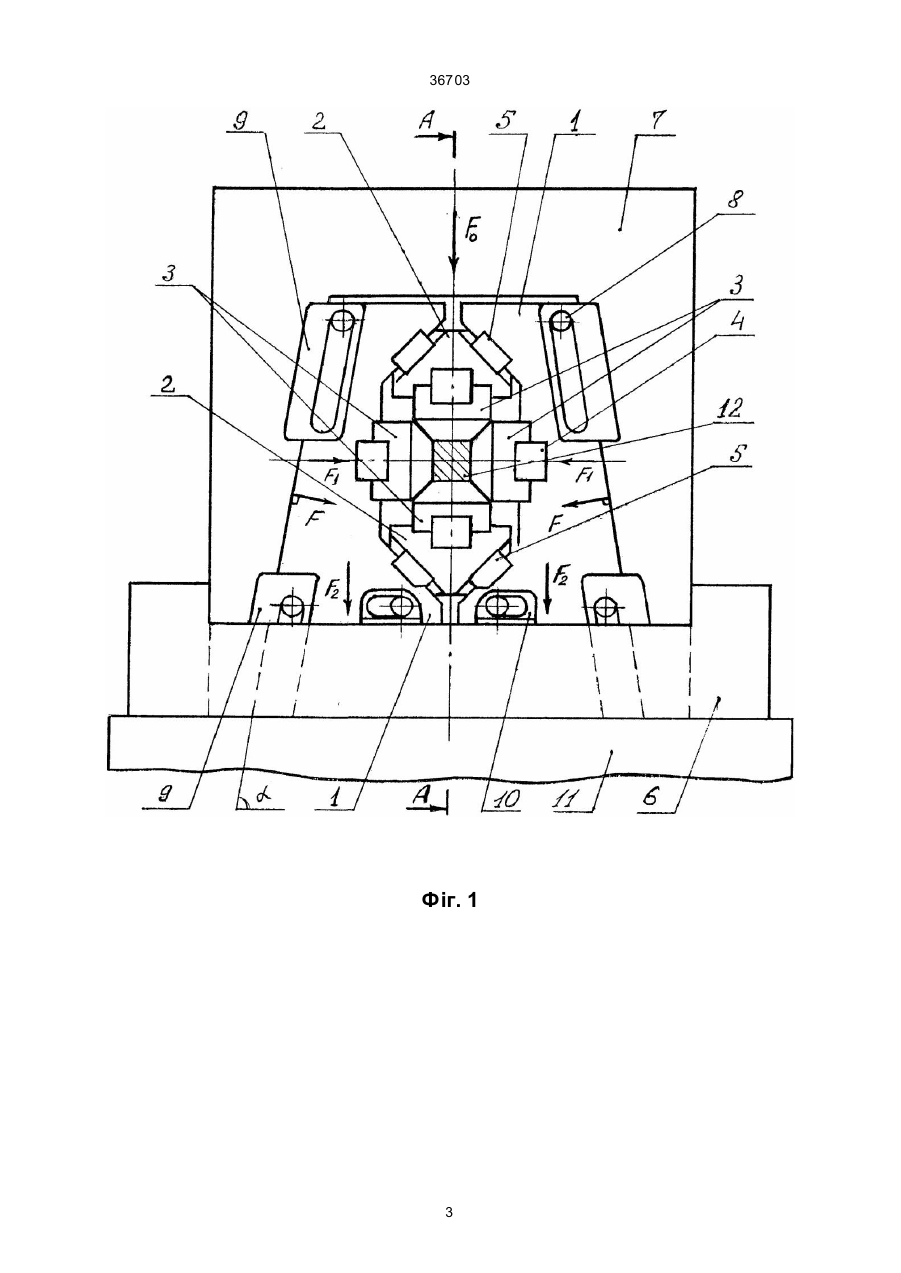

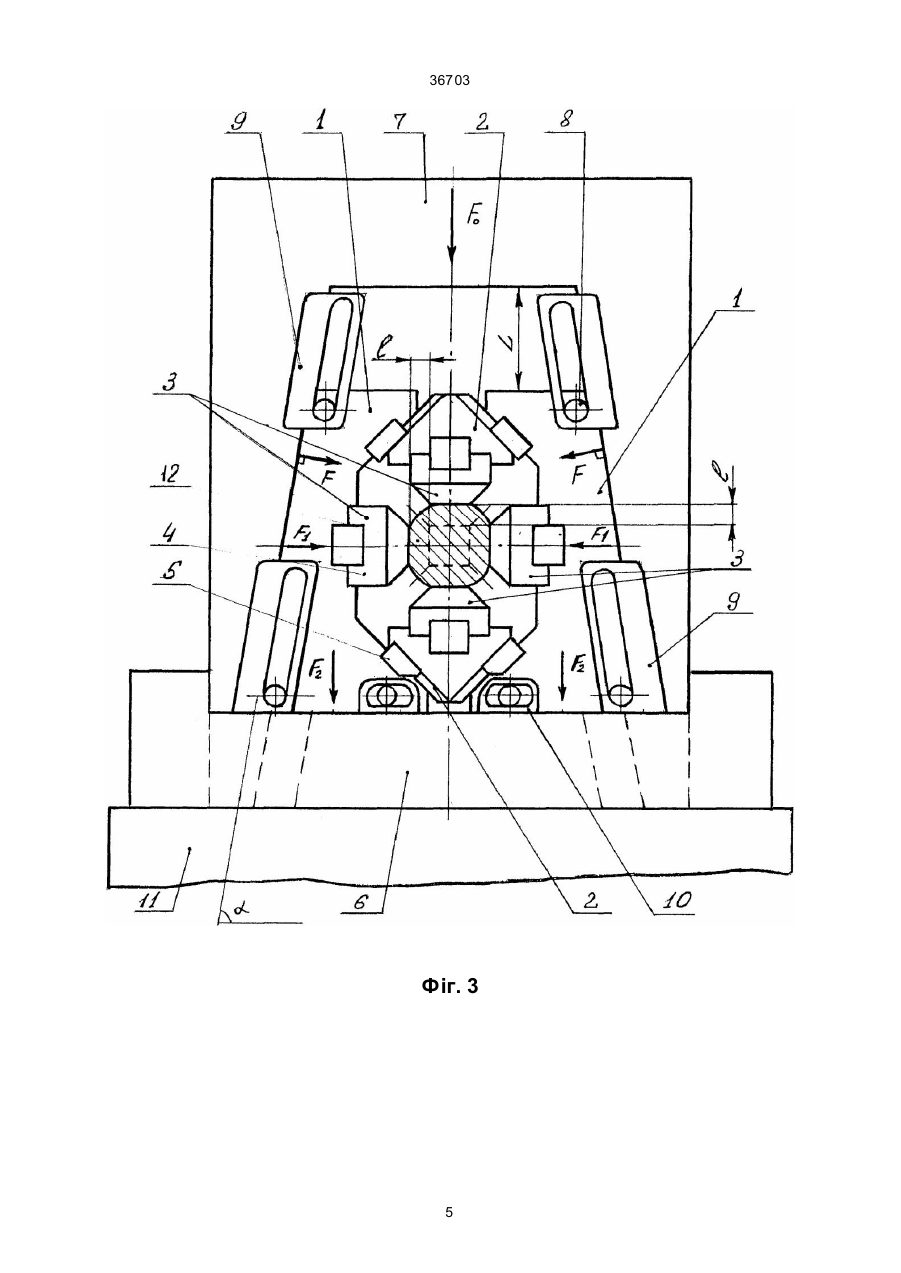

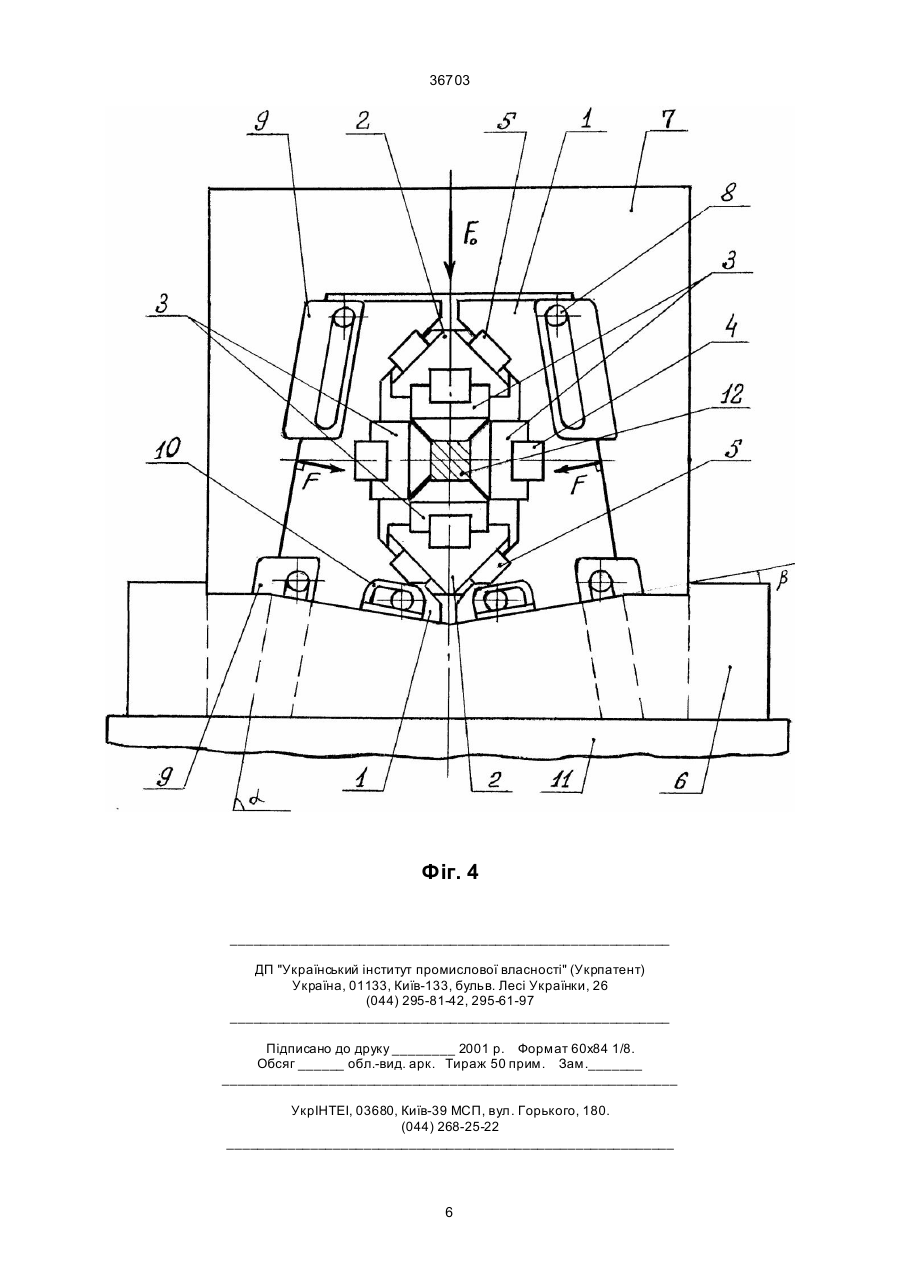

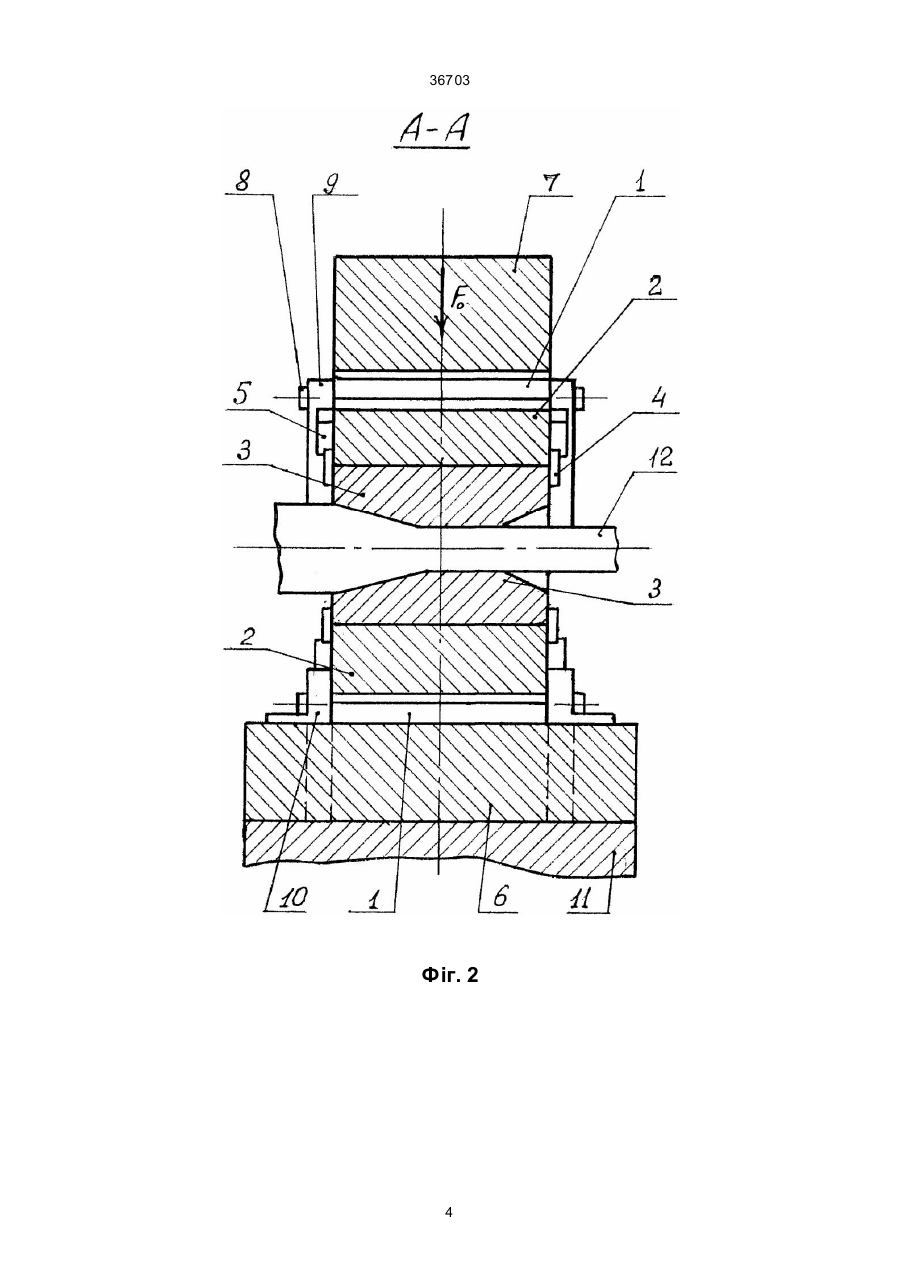

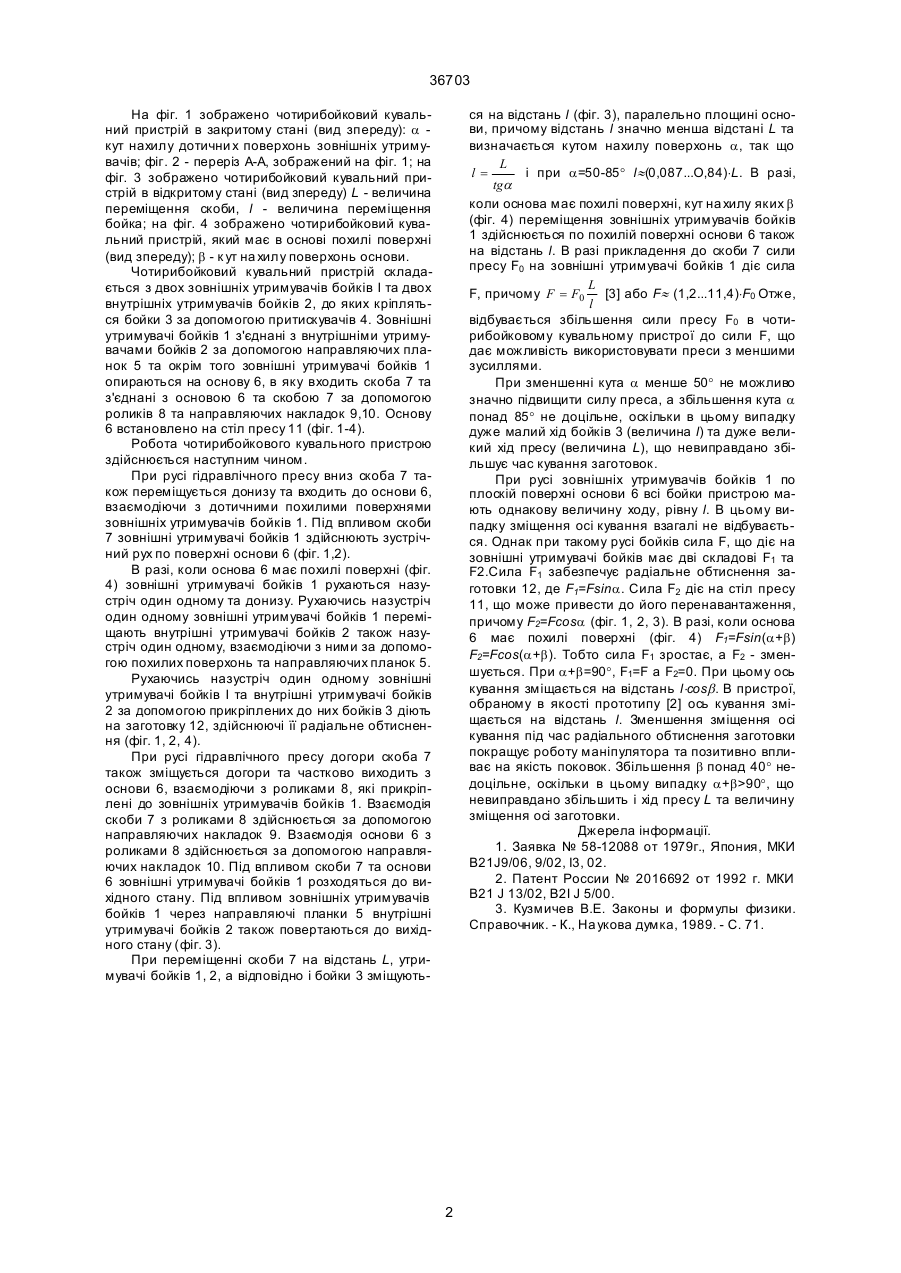

1. Чотирибойковий кувальний пристрій, що складається з чотирьох утримувачів бойків, з'єднаних між собою за допомогою направляючих планок, причому з дво х зовнішніх утримувачів з похилими поверхнями, відповідаючими похилим поверхням двох внутрішніх утримувачів та чотирьох 36703 На фіг. 1 зображено чотирибойковий кувальний пристрій в закритому стані (вид зпереду): a кут нахилу дотични х поверхонь зовнішніх утримувачів; фіг. 2 - переріз А-А, зображений на фіг. 1; на фіг. 3 зображено чотирибойковий кувальний пристрій в відкритому стані (вид зпереду) L - величина переміщення скоби, l - величина переміщення бойка; на фіг. 4 зображено чотирибойковий кувальний пристрій, який має в основі похилі поверхні (вид зпереду); b - к ут на хилу поверхонь основи. Чотирибойковий кувальний пристрій складається з двох зовнішніх утримувачів бойків І та двох внутрішніх утримувачів бойків 2, до яких кріпляться бойки 3 за допомогою притискувачів 4. Зовнішні утримувачі бойків 1 з'єднані з внутрішніми утримувачами бойків 2 за допомогою направляючих планок 5 та окрім того зовнішні утримувачі бойків 1 опираються на основу 6, в яку входить скоба 7 та з'єднані з основою 6 та скобою 7 за допомогою роликів 8 та направляючих накладок 9,10. Основу 6 встановлено на стіл пресу 11 (фіг. 1-4). Робота чотирибойкового кувального пристрою здійснюється наступним чином. При русі гідравлічного пресу вниз скоба 7 також переміщується донизу та входить до основи 6, взаємодіючи з дотичними похилими поверхнями зовнішніх утримувачів бойків 1. Під впливом скоби 7 зовнішні утримувачі бойків 1 здійснюють зустрічний рух по поверхні основи 6 (фіг. 1,2). В разі, коли основа 6 має похилі поверхні (фіг. 4) зовнішні утримувачі бойків 1 рухаються назустріч один одному та донизу. Рухаючись назустріч один одному зовнішні утримувачі бойків 1 переміщають внутрішні утримувачі бойків 2 також назустріч один одному, взаємодіючи з ними за допомогою похилих поверхонь та направляючих планок 5. Рухаючись назустріч один одному зовнішні утримувачі бойків І та внутрішні утримувачі бойків 2 за допомогою прикріплених до них бойків 3 діють на заготовку 12, здійснюючі її радіальне обтиснення (фіг. 1, 2, 4). При русі гідравлічного пресу догори скоба 7 також зміщується догори та частково виходить з основи 6, взаємодіючи з роликами 8, які прикріплені до зовнішніх утримувачів бойків 1. Взаємодія скоби 7 з роликами 8 здійснюється за допомогою направляючих накладок 9. Взаємодія основи 6 з роликами 8 здійснюється за допомогою направляючих накладок 10. Під впливом скоби 7 та основи 6 зовнішні утримувачі бойків 1 розходяться до вихідного стану. Під впливом зовнішніх утримувачів бойків 1 через направляючі планки 5 внутрішні утримувачі бойків 2 також повертаються до вихідного стану (фіг. 3). При переміщенні скоби 7 на відстань L, утримувачі бойків 1, 2, а відповідно і бойки 3 зміщують ся на відстань l (фіг. 3), паралельно площині основи, причому відстань l значно менша відстані L та визначається кутом нахилу поверхонь a, так що L l= і при a=50-85° l» (0,087...О,84)×L. В разі, tga коли основа має похилі поверхні, кут на хилу яких b (фіг. 4) переміщення зовнішніх утримувачів бойків 1 здійснюється по похилій поверхні основи 6 також на відстань l. В разі прикладення до скоби 7 сили пресу F0 на зовнішні утримувачі бойків 1 діє сила L F, причому F = F0 [3] або F» (1,2...11,4)×F0 Отже, l відбувається збільшення сили пресу F0 в чотирибойковому кувальному пристрої до сили F, що дає можливість використовувати преси з меншими зусиллями. При зменшенні кута a менше 50° не можливо значно підвищити силу преса, а збільшення кута a понад 85° не доцільне, оскільки в цьому випадку дуже малий хід бойків 3 (величина l) та дуже великий хід пресу (величина L), що невиправдано збільшує час кування заготовок. При русі зовнішніх утримувачів бойків 1 по плоскій поверхні основи 6 всі бойки пристрою мають однакову величину ходу, рівну l. В цьому випадку зміщення осі кування взагалі не відбувається. Однак при такому русі бойків сила F, що діє на зовнішні утримувачі бойків має дві складові F1 та F2.Сила F1 забезпечує радіальне обтиснення заготовки 12, де F1=Fsina. Сила F2 діє на стіл пресу 11, що може привести до його перенавантаження, причому F2=Fcosa (фіг. 1, 2, 3). В разі, коли основа 6 має похилі поверхні (фіг. 4) F1=Fsin(a+b) F2=Fcos(a+b). Тобто сила F1 зростає, а F2 - зменшується. При a+b=90°, F1=F a F2=0. При цьому ось кування зміщається на відстань l×cosb . В пристрої, обраному в якості прототипу [2] ось кування зміщається на відстань l. Зменшення зміщення осі кування під час радіального обтиснення заготовки покращує роботу маніпулятора та позитивно впливає на якість поковок. Збільшення b понад 40° недоцільне, оскільки в цьому випадку a+b>90°, що невиправдано збільшить і хід пресу L та величину зміщення осі заготовки. Джерела інформації. 1. Заявка № 58-12088 от 1979г., Япония, МКИ В21J9/06, 9/02, І3, 02. 2. Патент России № 2016692 от 1992 г. МКИ В21 J 13/02, В2І J 5/00. 3. Кузмичев В.Е. Законы и формулы физики. Справочник. - К., На укова думка, 1989. - С. 71. 2 36703 Фіг. 1 3 36703 Фіг. 2 4 36703 Фіг. 3 5 36703 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
