Чотирибойковий кувальний пристрій

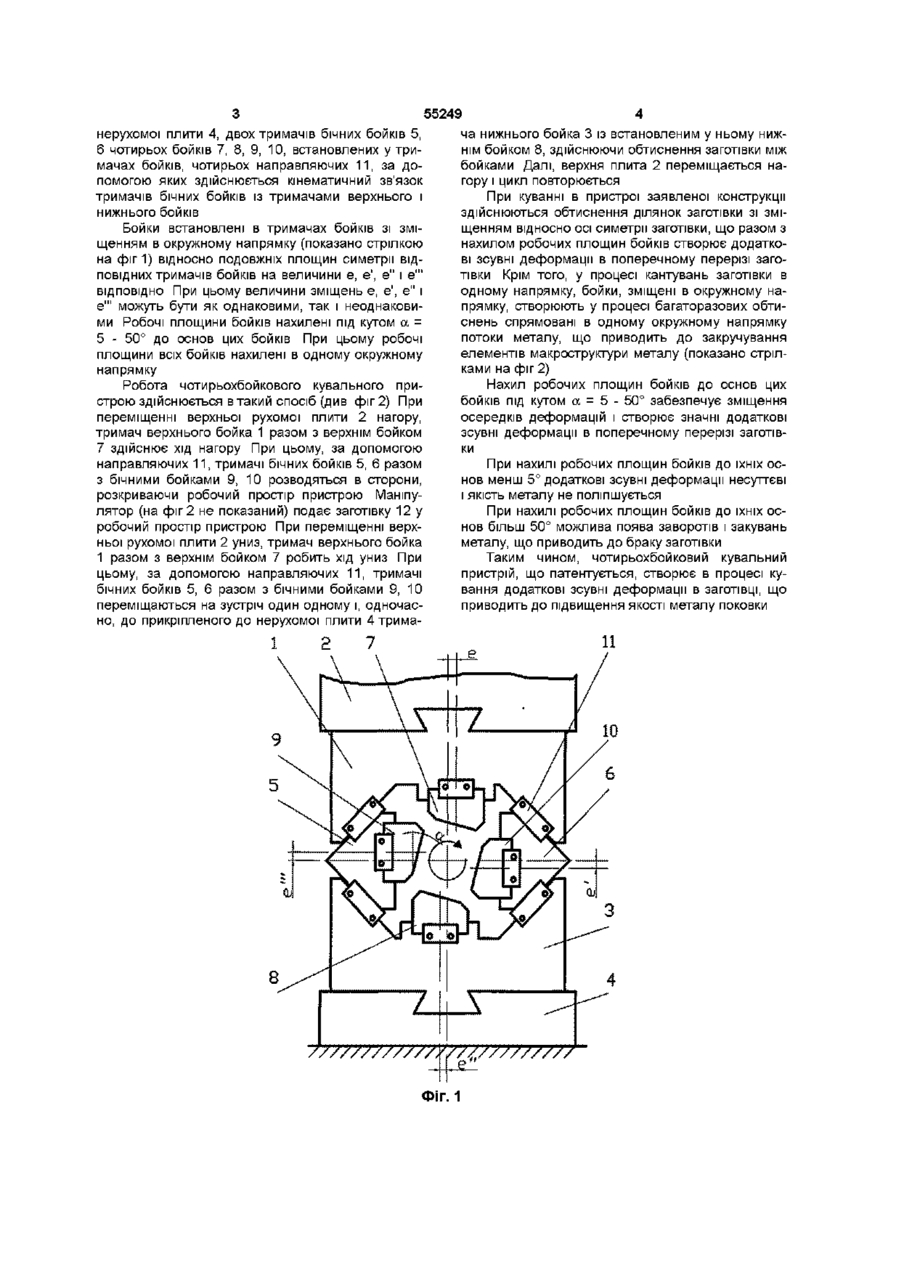

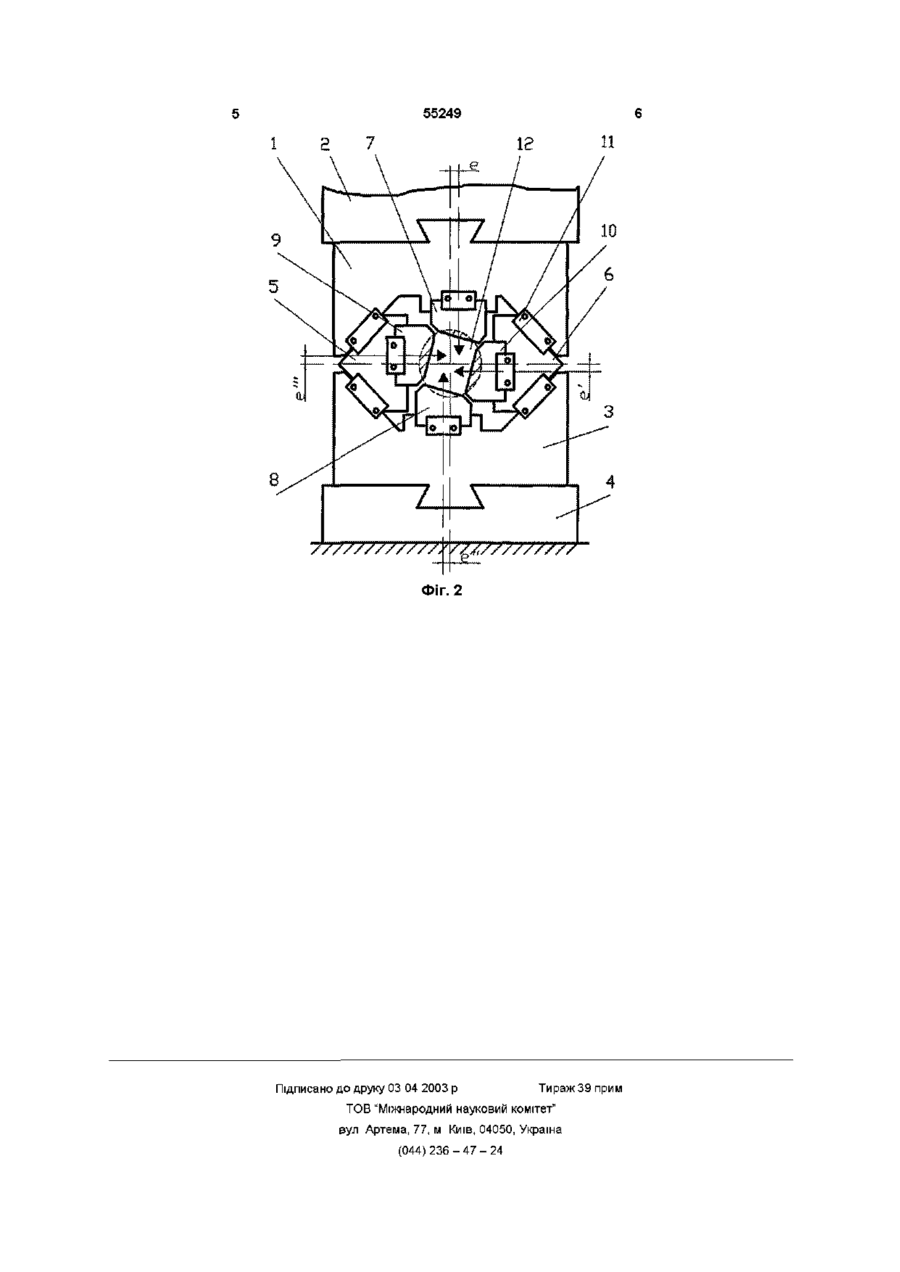

Чотирибойковий кувальний пристрій, що складається з тримачів верхнього і нижнього бой ків, кінематично звязаних з ними двох тримачів бічних бойків і чотирьох бойків, встановлених у тримачах бойків, який відрізняється тим, що бойки встановлені в тримачах бойків зі зміщенням в окружному напрямку відносно подовжніх площин симетрії ВІДПОВІДНИХ тримачів бойків, а робочі площини бойків нахилені під кутом 5-50° до основ цих бойків, при цьому робочі площини всіх бойків нахилені в одному окружному напрямку Винахід відноситься до галузі обробки металів тиском, а саме, до чотирьохбойкових кувальних пристроїв і може бути використаний при куванні злитків і заготівок на гідравлічних кувальних пресах і радіально-обтискних машинах Винахід може бути використаний в машинобудівній і металургійній промисловості при виробництві виробів з подовженою віссю, наприклад, штанг, колон, проміжних валів, валків прокатних станів, осей залізничних вагонів і тому подібних виробів, а також при виробництві кованих заготівок для подальшої обробки тиском, наприклад, поковок з конструкційних, нержавіючих, жароміцних і важкодеформованих сталей і сплавів Відомий чотирьохбойковий кувальний пристрій, використовуваний у чотирьохбойковій радіально-обтискній машині [див, наприклад, книгу «Ковка на радиально-обжимных машинах»/В А Тюрин, В А Лазоркин, И А Поспелов и др , М Машиностроение, 1990, С 13], що складається з корпуса, усередині якого розміщені чотири кулісношатунних механізми, з'єднані між собою шестірнями і чотири бойки, прикріплені до повзунів Недоліками розглянутого кувального пристрою є складність конструкції, невисока надійність її в роботі, неможливість здійснення великих одиничних обтиснень, неможливість використання цієї конструкції при куванні на гідравлічному кувальному пресі Відомий також чотирьохбойковий кувальний пристрій, що складається з тримачів верхнього і нижнього бойків, кінематичне зв'язаних з ними двох тримачів бічних бойків і чотирьох бойків, встановлених у тримачах бойків (див , наприклад, Японську заявку № 58-12088, кл B21J9/06, 9/02, 13/02, опубл 83 03 07) Недоліком відомого кувального пристрою є те, що він не забезпечує досить інтенсивне пророблення структури металу, унаслідок чого якість металу одержуваних поковок не завжди відповідає вимогам ДСТУ і ТУ В основу пропонованого винаходу поставлена задача, шляхом змін конструкції пристрою, забезпечити підвищення якості металу поковок за рахунок створення додаткових зсувних деформацій у заготівках у цьому пристрої Поставлена задача вирішується тим, що в чотирьохбойковому кувальному пристрої, що складається з тримачів верхнього і нижнього бойків, кінематичне зв'язаних з ними двох тримачів бічних бойків і чотирьох бойків, встановлених у тримачах бойків, новим є те, що бойки встановлені в тримачах бойків зі зміщенням в окружному напрямку відносно подовжніх площин симетрії ВІДПОВІДНИХ тримачів бойків, а робочі площини бойків нахилені під кутом 5 - 50° до основ цих бойків, при цьому робочі площини всіх бойків нахилені в одному окружному напрямку На фіг 1 зображений чотирьохбойковий кувальний пристрій у статичному стані, на фіг 2 - чотирьохбойковий кувальний пристрій у процесі обтиснення заготівки Чотирьохбойковий кувальний пристрій (див фіг1) складається з тримача верхнього бойка 1, прикріпленого до верхньої рухомої плити 2, тримача нижнього бойка 3, прикріпленого до нижньої о> ю ю 55249 нерухомої плити 4, двох тримачів бічних бойків 5, ча нижнього бойка 3 із встановленим у ньому нижнім бойком 8, здійснюючи обтиснення заготівки між 6 чотирьох бойків 7, 8, 9, 10, встановлених у трибойками Далі, верхня плита 2 переміщається намачах бойків, чотирьох направляючих 11, за догору і цикл повторюється помогою яких здійснюється кінематичний зв'язок тримачів бічних бойків із тримачами верхнього і При куванні в пристрої заявленої конструкції нижнього бойків здійснюються обтиснення ділянок заготівки зі зміщенням відносно осі симетрії заготівки, що разом з Бойки встановлені в тримачах бойків зі змінахилом робочих площин бойків створює додаткощенням в окружному напрямку (показано стрілкою ві зсувні деформації в поперечному перерізі загона фіг1) відносно подовжніх площин симетрії ВІДтівки Крім того, у процесі кантувань заготівки в ПОВІДНИХ тримачів бойків на величини є, є', є" і є'" одному напрямку, бойки, зміщені в окружному наВІДПОВІДНО При цьому величини зміщень є, є', є" і прямку, створюють у процесі багаторазових обтиє'" можуть бути як однаковими, так і неоднаковиснень спрямовані в одному окружному напрямку ми Робочі площини бойків нахилені під кутом а = потоки металу, що приводить до закручування 5 - 50° до основ цих бойків При цьому робочі елементів макроструктури металу (показано стрілплощини всіх бойків нахилені в одному окружному ками на фіг 2) напрямку Нахил робочих площин бойків до основ цих Робота чотирьохбойкового кувального прибойків під кутом а = 5 - 50° забезпечує зміщення строю здійснюється в такий спосіб (див фіг 2) При осередків деформацій і створює значні додаткові переміщенні верхньої рухомої плити 2 нагору, зсувні деформації в поперечному перерізі заготівтримач верхнього бойка 1 разом з верхнім бойком ки 7 здійснює хід нагору При цьому, за допомогою направляючих 11, тримачі бічних бойків 5, 6 разом При нахилі робочих площин бойків до їхніх осз бічними бойками 9, 10 розводяться в сторони, нов менш 5° додаткові зсувні деформації несуттєві розкриваючи робочий простір пристрою Маніпуі якість металу не поліпшується лятор (на фіг 2 не показаний) подає заготівку 12 у При нахилі робочих площин бойків до їхніх осробочий простір пристрою При переміщенні верхнов більш 50° можлива поява заворотів і закувань ньої рухомої плити 2 униз, тримач верхнього бойка металу, що приводить до браку заготівки 1 разом з верхнім бойком 7 робить хід униз При Таким чином, чотирьохбойковий кувальний цьому, за допомогою направляючих 11, тримачі пристрій, що патентується, створює в процесі кубічних бойків 5, 6 разом з бічними бойками 9, 10 вання додаткові зсувні деформації в заготівці, що переміщаються на зустріч один одному і, одночасприводить до підвищення якості металу поковки но, до прикріпленого до нерухомої плити 4 трима ФІГ. 1 55249 Фіг. 2 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
