Пристрій для випарювання талої води в побутовому холодильному приладі

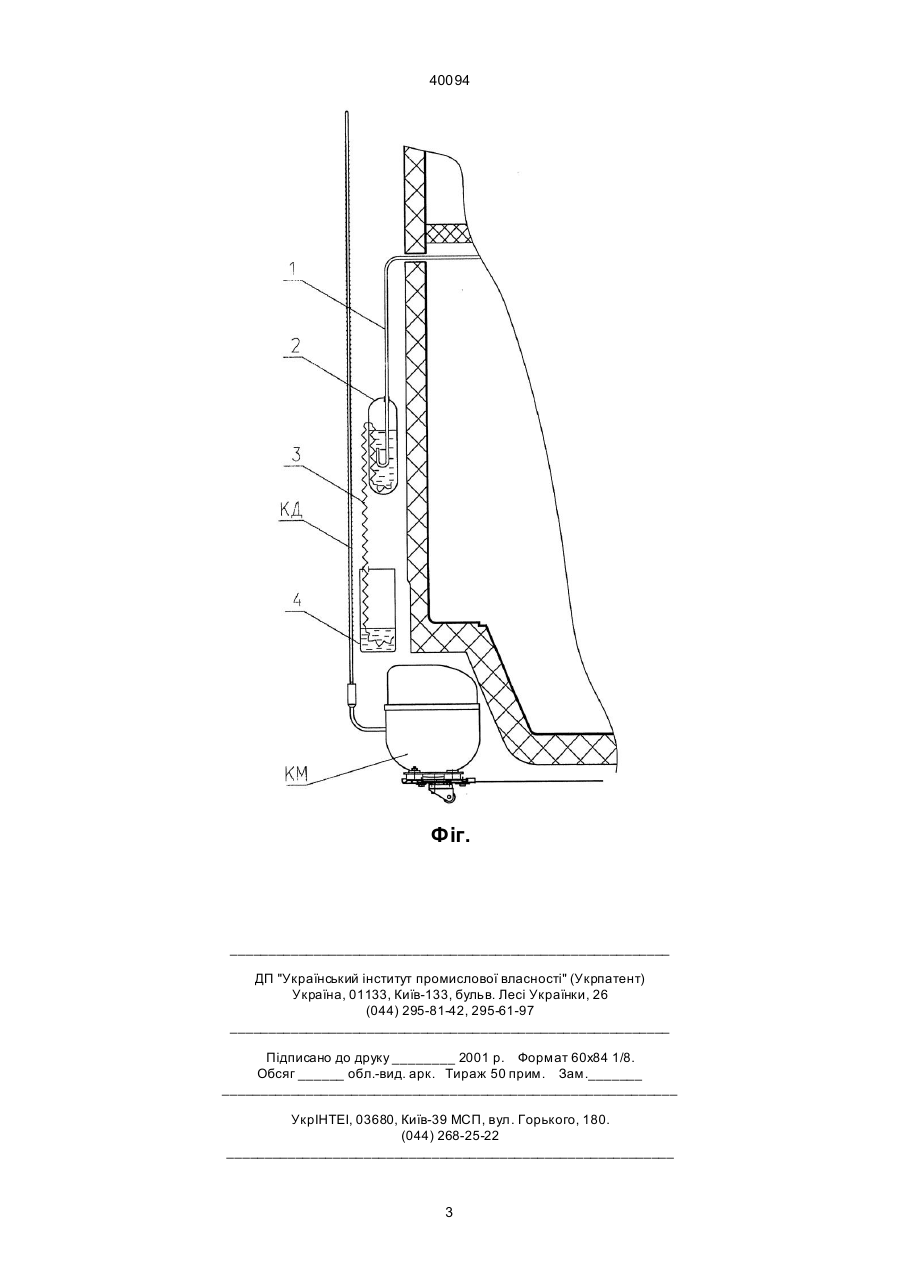

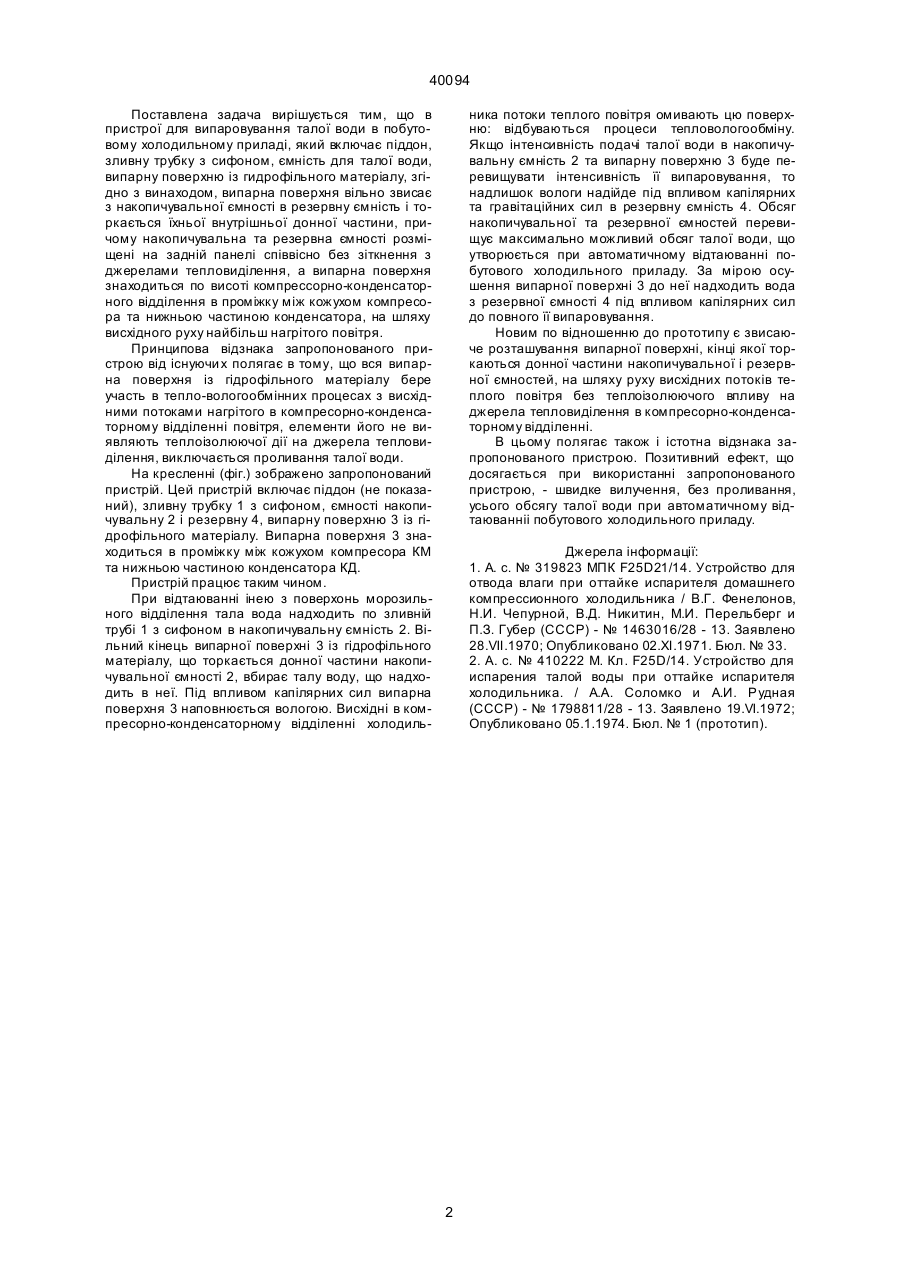

Пристрій для випарювання талої води в побутовому холодильному приладі, який включає піддон, зливну тр убку з си фоном, ємності для талої води, випарну поверхню з гідрофільного матеріалу, який відрізняється тим, що випарна поверхня вільно звисає з накопичувальної ємності в резервну, причому накопичувальна та резервна ємності розміщені на задній панелі співвісно без зіткнення з джерелами тепловиділення, а випарна поверхня знаходиться по висоті компресорно-конденсаторного відділення в проміжку між кожухом компресора та нижньою частиною конденсатора, на шляху висхідного руху нагрітого повітря. (19) (21) 2000042165 (22) 17.04.2000 (24) 16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Осокін Володимир Васильович, Жидков Віталій Васильович, Красновський Ігор Наумович, Селезньова Юлія Анатоліївна, Сиромятов Геннадій Єгорович (73) Донецький державний університет економіки і торгівлі, UA, Закрите акціонерне товариство "Група Норд", UA 40094 Поставлена задача вирішується тим, що в пристрої для випаровування талої води в побутовому холодильному приладі, який включає піддон, зливну трубку з сифоном, ємність для талої води, випарну поверхню із гидрофільного матеріалу, згідно з винаходом, випарна поверхня вільно звисає з накопичувальної ємності в резервну ємність і торкається їхньої внутрішньої донної частини, причому накопичувальна та резервна ємності розміщені на задній панелі співвісно без зіткнення з джерелами тепловиділення, а випарна поверхня знаходиться по висоті компрессорно-конденсаторного відділення в проміжку між кожухом компресора та нижньою частиною конденсатора, на шляху висхідного руху найбільш нагрітого повітря. Принципова відзнака запропонованого пристрою від існуючи х полягає в тому, що вся випарна поверхня із гідрофільного матеріалу бере участь в тепло-вологообмінних процесах з висхідними потоками нагрітого в компресорно-конденсаторному відділенні повітря, елементи його не виявляють теплоізолюючої дії на джерела тепловиділення, виключається проливання талої води. Ha кресленні (фіг.) зображено запропонований пристрій. Цей пристрій включає піддон (не показаний), зливну трубку 1 з сифоном, ємності накопичувальну 2 і резервну 4, випарну поверхню 3 із гідрофільного матеріалу. Випарна поверхня 3 знаходиться в проміжку між кожухом компресора КМ та нижньою частиною конденсатора КД. Пристрій працює таким чином. При відтаюванні інею з поверхонь морозильного відділення тала вода надходить по зливній трубі 1 з сифоном в накопичувальну ємність 2. Вільний кінець випарної поверхні 3 із гідрофільного матеріалу, що торкається донної частини накопичувальної ємності 2, вбирає талу воду, що надходить в неї. Під впливом капілярних сил випарна поверхня 3 наповнюється вологою. Висхідні в компресорно-конденсаторному відділенні холодиль ника потоки теплого повітря омивають цю поверхню: відбуваються процеси тепловологообміну. Якщо інтенсивність подачі талої води в накопичувальну ємність 2 та випарну поверхню 3 буде перевищувати інтенсивність її випаровування, то надлишок вологи надійде під впливом капілярних та гравітаційних сил в резервну ємність 4. Обсяг накопичувальної та резервної ємностей перевищує максимально можливий обсяг талої води, що утворюється при автоматичному відтаюванні побутового холодильного приладу. За мірою осушення випарної поверхні 3 до неї надходить вода з резервної ємності 4 під впливом капілярних сил до повного її випаровування. Новим по відношенню до прототипу є звисаюче розташування випарної поверхні, кінці якої торкаються донної частини накопичувальної і резервної ємностей, на шляху руху висхідних потоків теплого повітря без теплоізолюючого впливу на джерела тепловиділення в компресорно-конденсаторному відділенні. В цьому полягає також і істотна відзнака запропонованого пристрою. Позитивний ефект, що досягається при використанні запропонованого пристрою, - швидке вилучення, без проливання, усього обсягу талої води при автоматичному відтаюванніі побутового холодильного приладу. Джерела інформації: 1. А. с. № 319823 МПК F25D21/14. Устройство для отвода влаги при оттайке испарителя домашнего компрессионного холодильника / В.Г. Фенелонов, Н.И. Чепурной, В.Д. Никитин, М.И. Перельберг и П.З. Губер (СССР) - № 1463016/28 - 13. Заявлено 28.VII.1970; Опубликовано 02.XI.1971. Бюл. № 33. 2. А. с. № 410222 М. Кл. F25D/14. Устройство для испарения талой воды при оттайке испарителя холодильника. / А.А. Соломко и А.И. Рудная (СССР) - № 1798811/28 - 13. Заявлено 19.VI.1972; Опубликовано 05.1.1974. Бюл. № 1 (прототип). 2 40094 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
