Металошламовловлювач

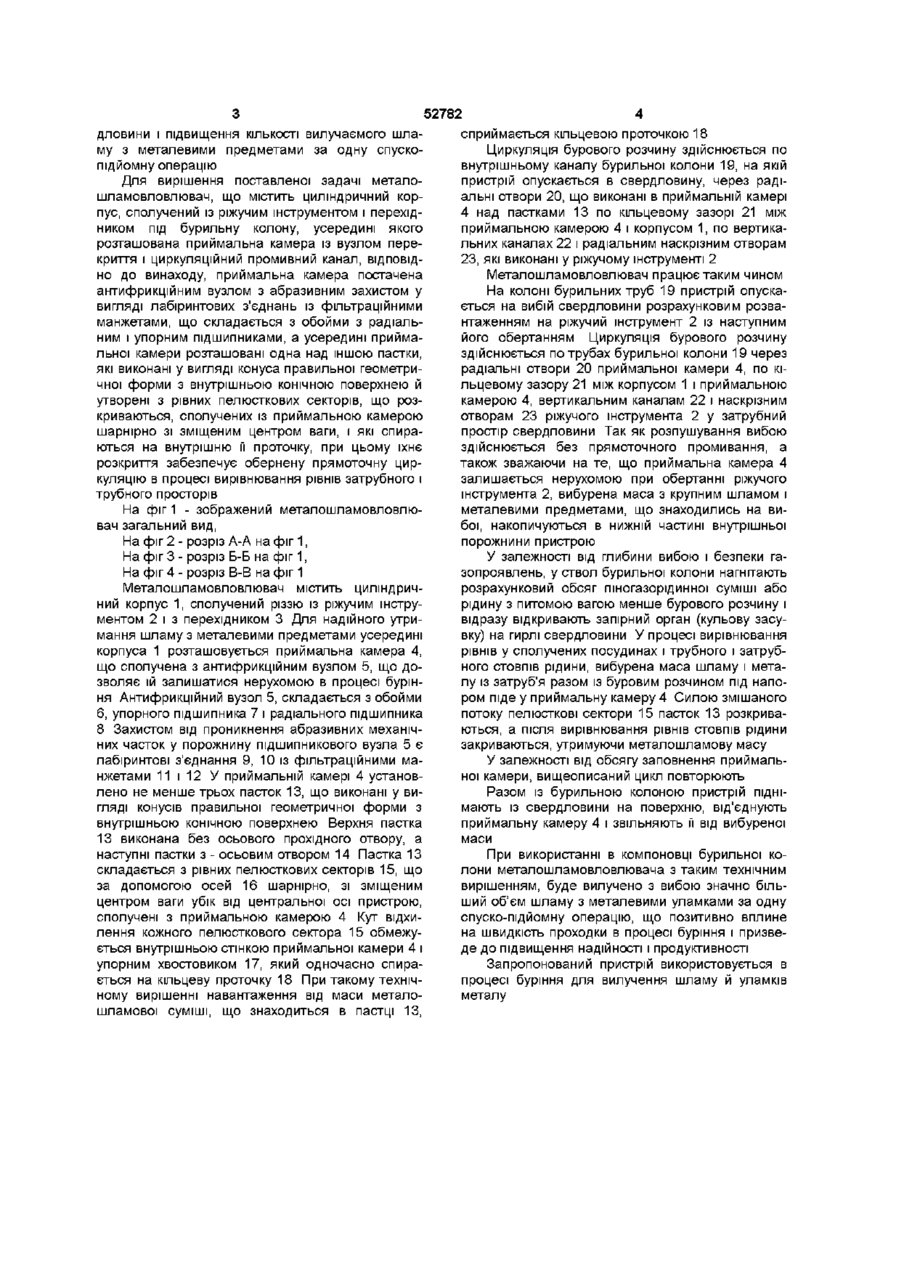

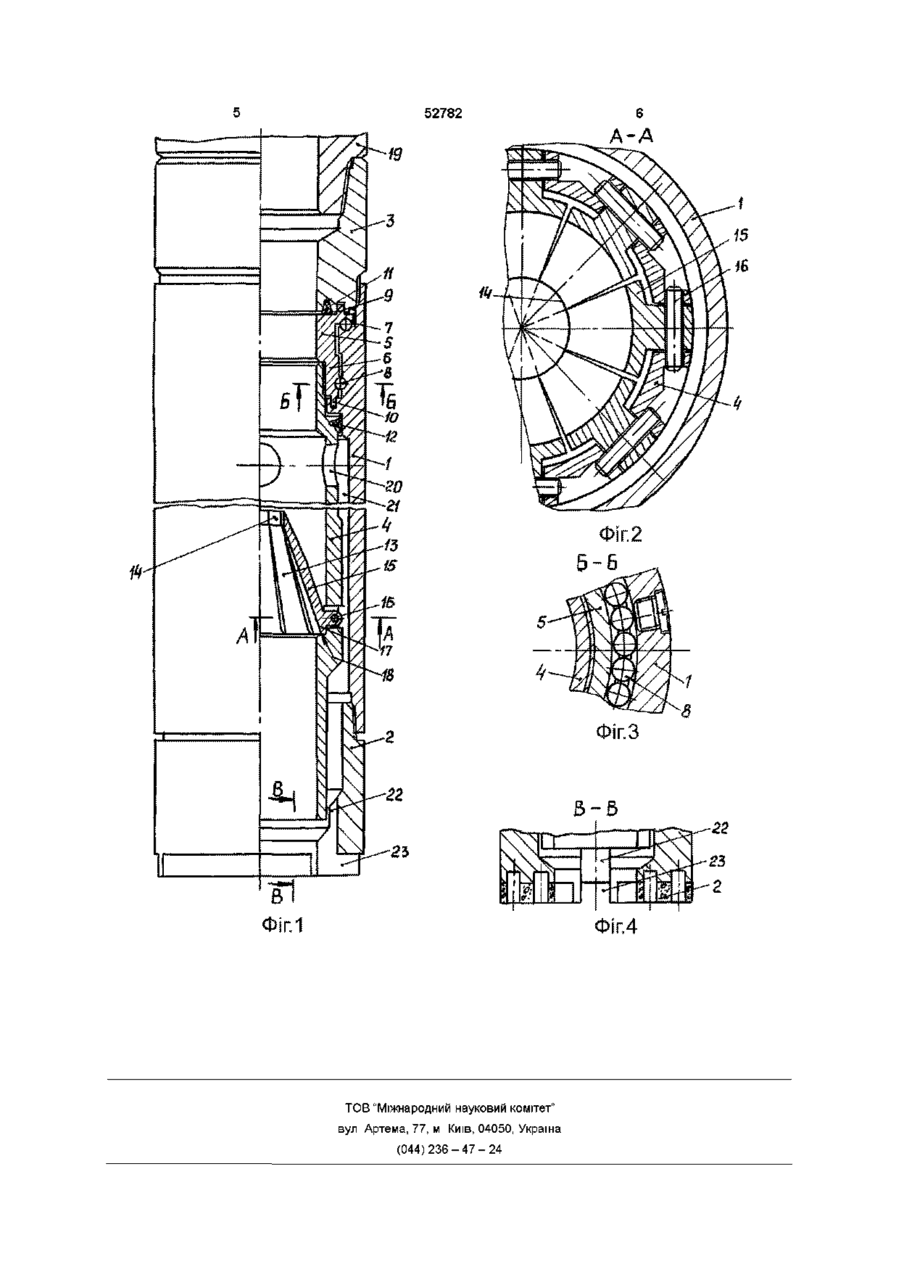

Металошламовловлювач, що містить циліндричний корпус, сполучений із різальним інструментом і перехідником під бурильну колону, усередині якого розташована приймальна камера із вузлом перекриття і циркуляційним промивним каналом, який відрізняється тим, що приймальна камера обладнана антифрикційним вузлом з абразивним захистом у вигляді лабіринтових з'єднань із фільтраційними манжетами, що складається з обойми з радіальним і упорним підшипниками, а всередині приймальної камери розташовані одна над одною пастки, що виконані у вигляді конуса правильної геометричної форми з внутрішньою конічною поверхнею і утворені з рівних пелюсткових секторів, що розкриваються, сполучених із приймальною камерою шарнірно зі зміщеним центром ваги, і які спираються на внутрішню и проточку, при цьому їхнє розкриття забезпечує обернену прямоточну циркуляцію в процесі вирівнювання рівнів затрубного і трубного просторів О Винахід належить до галузі буріння, а саме до пристроїв для очищення вибою свердловини від шламу і металевих предметів Відомий пристрій для очищення вибою свердловини (ас СРСР № 1735569 кл Е 21 В 31/00), що містить корпус з породоруйнуючим інструментом, усередині якого розташовується приймальна камера зі змішаним шламосборником і заскочками, ущільнюючим елементом у вигляді пружних тарілчастих пелюстків, з установленим у корпусі струменевим насосом, розподільними каналами, вузлом розподілу прямої промивки на обернену і керованого кульового клапана, що вкидається Недоліком цього пристрою є те, що у відсутності механізму перекриття вхідного каналу сопла (комфузора) струменевого насоса, буровий розчин буде розподілятись як по прямоточному каналу так і через струменевий насос у позатруб'я, перешкоджаючи виносу шламу на поверхню Іншим недоліком є те, що приймальна камера обертається разом із ріжучим інструментом і при відсутності пасток неможливо утримати шлам, що накопичився в ній Крім того, відбір шламу здійснюється при зупиненні ріжучого інструменту з наступною пакеровкою свердловини, що може призвести до прихвату бурильної колони Найбільш близьким по технічній сутності і досягаемому результату до заявленого винаходу є металошламовловлювач (по а с СРСР № 1406339 кл Е 21В 31/03 від ЗО 06 88 р), що містить корпус із ІМПЛОЗІЙНОЮ камерою зі штоком і клапаном, розміщену в нижній частині корпуса приймальну камеру з пасткою у вигляді кульового крана, при цьому приймальна камера виконана у вигляді двох розташованих послідовно і підпружинених друг щодо друга втулок, верхній із яких має палець керування кульовим краном при зміщенні приймальної камери щодо корпуса, за допомогою висувного штока з поршнем, при цьому циркуляція бурового розчину здійснюється по кільцевому зазору між корпусом і приймальною камерою Недоліком цього пристрою є сумісне обертання приймальної камери з ріжучим інструментом, що негативно позначається на утриманні шламу і металевих уламків, що накопичились у приймальній камері Іншим недоліком є те, що даний пристрій одноразової дії, тому що управляється шляхом скидання кулі клапана в ствол бурильної колони Задачею цього винаходу є підвищення надійності і продуктивності роботи металошламовловлювача за рахунок якісного очищення вибою свер 00 ю 52782 дловини і підвищення КІЛЬКОСТІ вилучаємого шламу з металевими предметами за одну спускопідйомну операцію Для вирішення поставленої задачі металошламовловлювач, що містить циліндричний корпус, сполучений із ріжучим інструментом і перехідником під бурильну колону, усередині якого розташована приймальна камера із вузлом перекриття і циркуляційний промивний канал, ВІДПОВІДНО до винаходу, приймальна камера постачена антифрикційним вузлом з абразивним захистом у вигляді лабіринтових з'єднань із фільтраційними манжетами, що складається з обойми з радіальним і упорним підшипниками, а усередині приймальної камери розташовані одна над іншою пастки, які виконані у вигляді конуса правильної геометричної форми з внутрішньою конічною поверхнею й утворені з рівних пелюсткових секторів, що розкриваються, сполучених із приймальною камерою шарнірно зі зміщеним центром ваги, і які спираються на внутрішню її проточку, при цьому їхнє розкриття забезпечує обернену прямоточну циркуляцію в процесі вирівнювання рівнів затрубного і трубного просторів На фіг 1 - зображений металошламовловлювач загальний вид, На фіг 2 - розріз А-А на фіг 1, На фіг 3 - розріз Б-Б на фіг 1, На фіг 4 - розріз В-В на фіг 1 Металошламовловлювач містить циліндричний корпус 1, сполучений різзю із ріжучим інструментом 2 і з перехідником 3 Для надійного утримання шламу з металевими предметами усередині корпуса 1 розташовується приймальна камера 4, що сполучена з антифрикційним вузлом 5, що дозволяє їй залишатися нерухомою в процесі буріння Антифрикційний вузол 5, складається з обойми 6, упорного підшипника 7 і радіального підшипника 8 Захистом від проникнення абразивних механічних часток у порожнину підшипникового вузла 5 є лабіринтові з'єднання 9, 10 із фільтраційними манжетами 11 і 12 У приймальній камері 4 установлено не менше трьох пасток 13, що виконані у вигляді конусів правильної геометричної форми з внутрішньою конічною поверхнею Верхня пастка 13 виконана без осьового прохідного отвору, а наступні пастки з - осьовим отвором 14 Пастка 13 складається з рівних пелюсткових секторів 15, що за допомогою осей 16 шарнірно, зі зміщеним центром ваги убік від центральної осі пристрою, сполучені з приймальною камерою 4 Кут відхилення кожного пелюсткового сектора 15 обмежується внутрішньою стінкою приймальної камери 4 і упорним хвостовиком 17, який одночасно спирається на кільцеву проточку 18 При такому технічному вирішенні навантаження від маси металошламової суміші, що знаходиться в пастці 13, сприймається кільцевою проточкою 18 Циркуляція бурового розчину здійснюється по внутрішньому каналу бурильної колони 19, на якій пристрій опускається в свердловину, через радіальні отвори 20, що виконані в приймальній камері 4 над пастками 13 по кільцевому зазорі 21 між приймальною камерою 4 і корпусом 1, по вертикальних каналах 22 і радіальним наскрізним отворам 23, які виконані у ріжучому інструменті 2 Металошламовловлювач працює таким чином На колоні бурильних труб 19 пристрій опускається на вибій свердловини розрахунковим розвантаженням на ріжучий інструмент 2 із наступним його обертанням Циркуляція бурового розчину здійснюється по трубах бурильної колони 19 через радіальні отвори 20 приймальної камери 4, по кільцевому зазору 21 між корпусом 1 і приймальною камерою 4, вертикальним каналам 22 і наскрізним отворам 23 ріжучого інструмента 2 у затрубний простір свердловини Так як розпушування вибою здійснюється без прямоточного промивання, а також зважаючи на те, що приймальна камера 4 залишається нерухомою при обертанні ріжучого інструмента 2, вибурена маса з крупним шламом і металевими предметами, що знаходились на вибої, накопичуються в нижній частині внутрішньої порожнини пристрою У залежності від глибини вибою і безпеки газопроявлень, у ствол бурильної колони нагнітають розрахунковий обсяг пшогазорідинної суміші або рідину з питомою вагою менше бурового розчину і відразу відкривають запірний орган (кульову засувку) на гирлі свердловини У процесі вирівнювання рівнів у сполучених посудинах і трубного і затрубного стовпів рідини, вибурена маса шламу і металу із затруб'я разом із буровим розчином під напором піде у приймальну камеру 4 Силою змішаного потоку пелюсткові сектори 15 пасток 13 розкриваються, а після вирівнювання рівнів стовпів рідини закриваються, утримуючи металошламову масу У залежності від обсягу заповнення приймальної камери, вищеописаний цикл повторюють Разом із бурильною колоною пристрій піднімають із свердловини на поверхню, від'єднують приймальну камеру 4 і звільняють її від вибуреної маси При використанні в компоновці бурильної колони металошламовловлювача з таким технічним вирішенням, буде вилучено з вибою значно більший об'єм шламу з металевими уламками за одну спуско-підйомну операцію, що позитивно вплине на швидкість проходки в процесі буріння і призведе до підвищення надійності і продуктивності Запропонований пристрій використовується в процесі буріння для вилучення шламу й уламків металу 52782 Г.З 1 \ j r D -B ~ •с Щі ТОВ "Міжнародний науковий комітет" (044)236-47-24 * і Фіг.4 вул Артема, 77, м Київ, 04050, Україна -22 і П^І ' и Ілгтіг -г
