Спосіб одностороннього зварювання

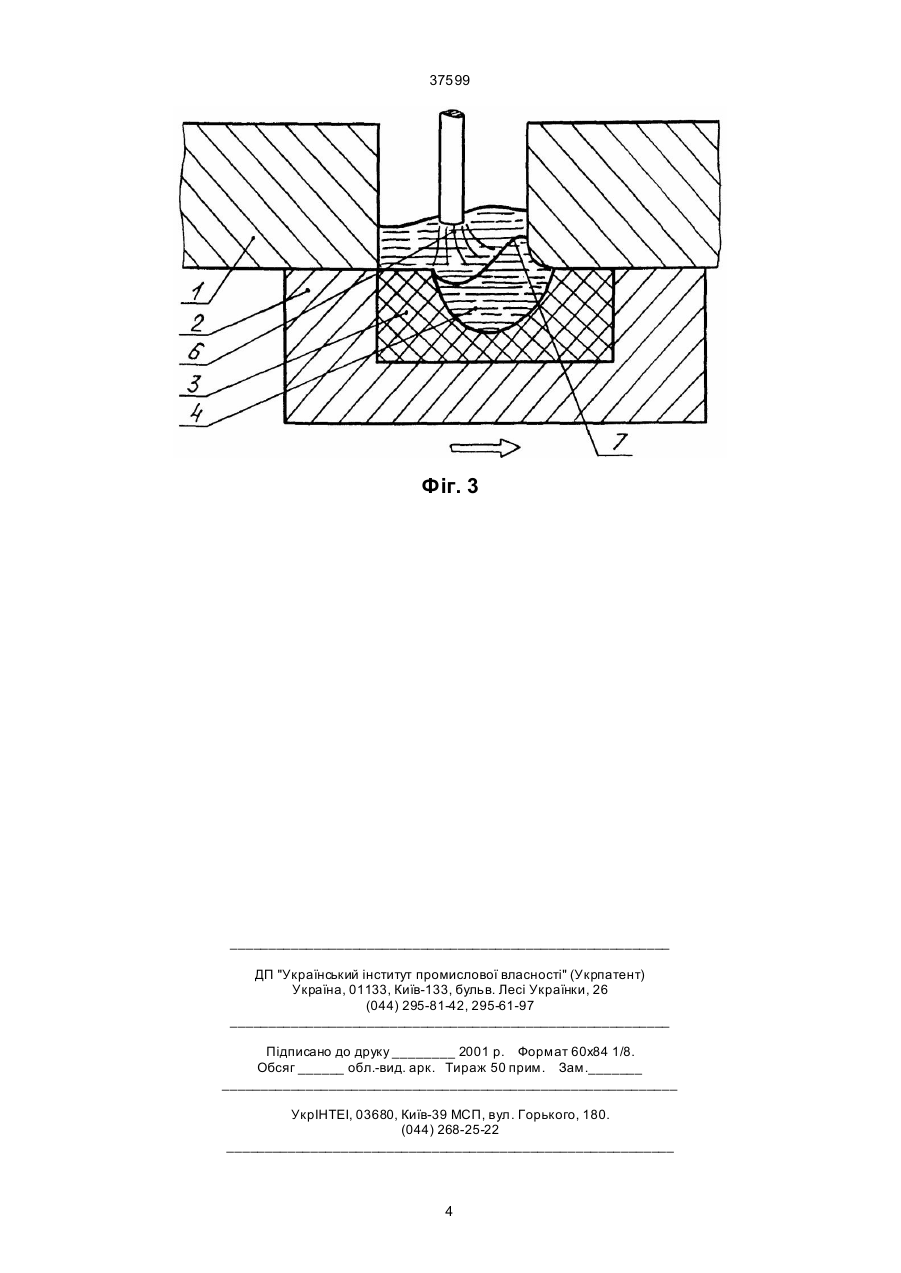

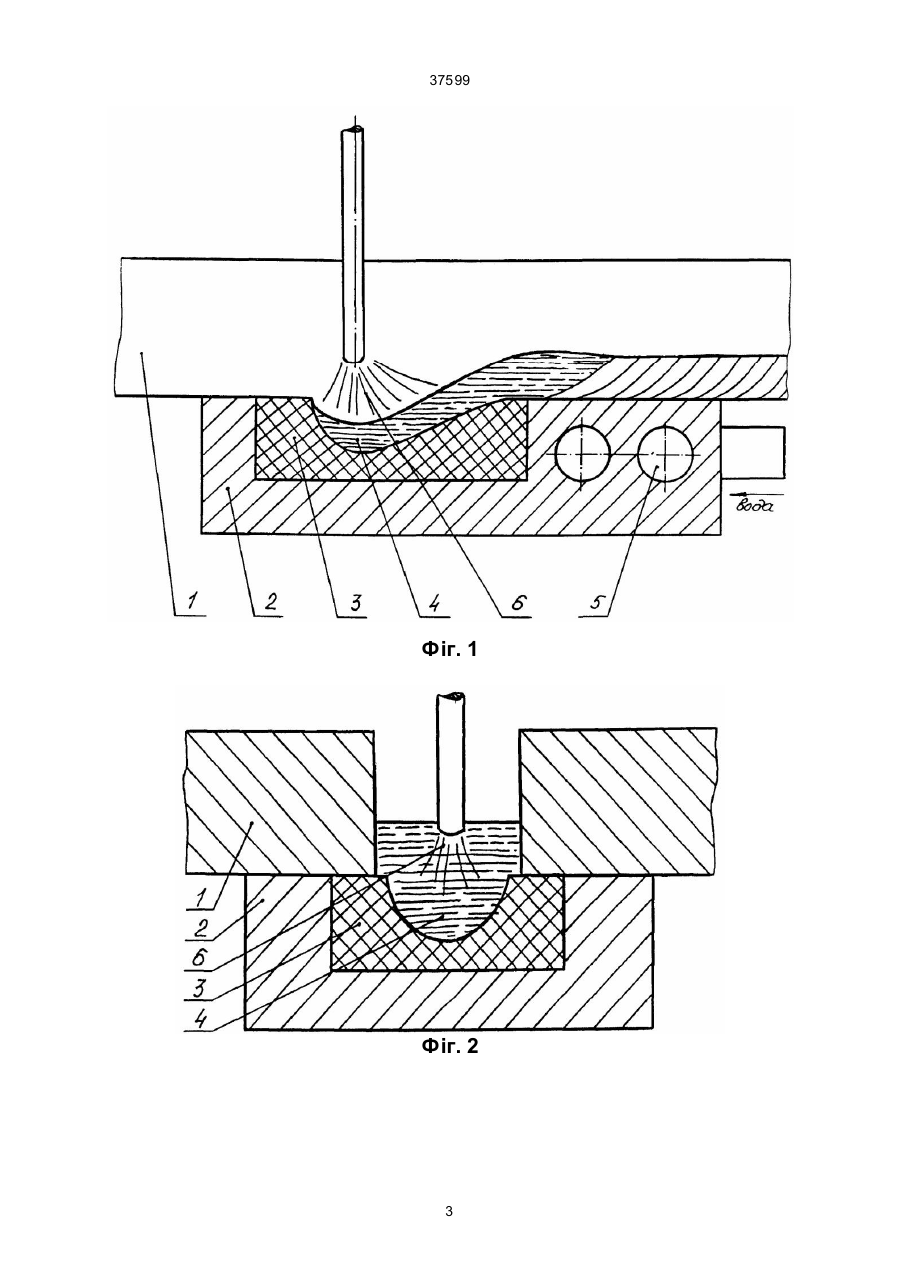

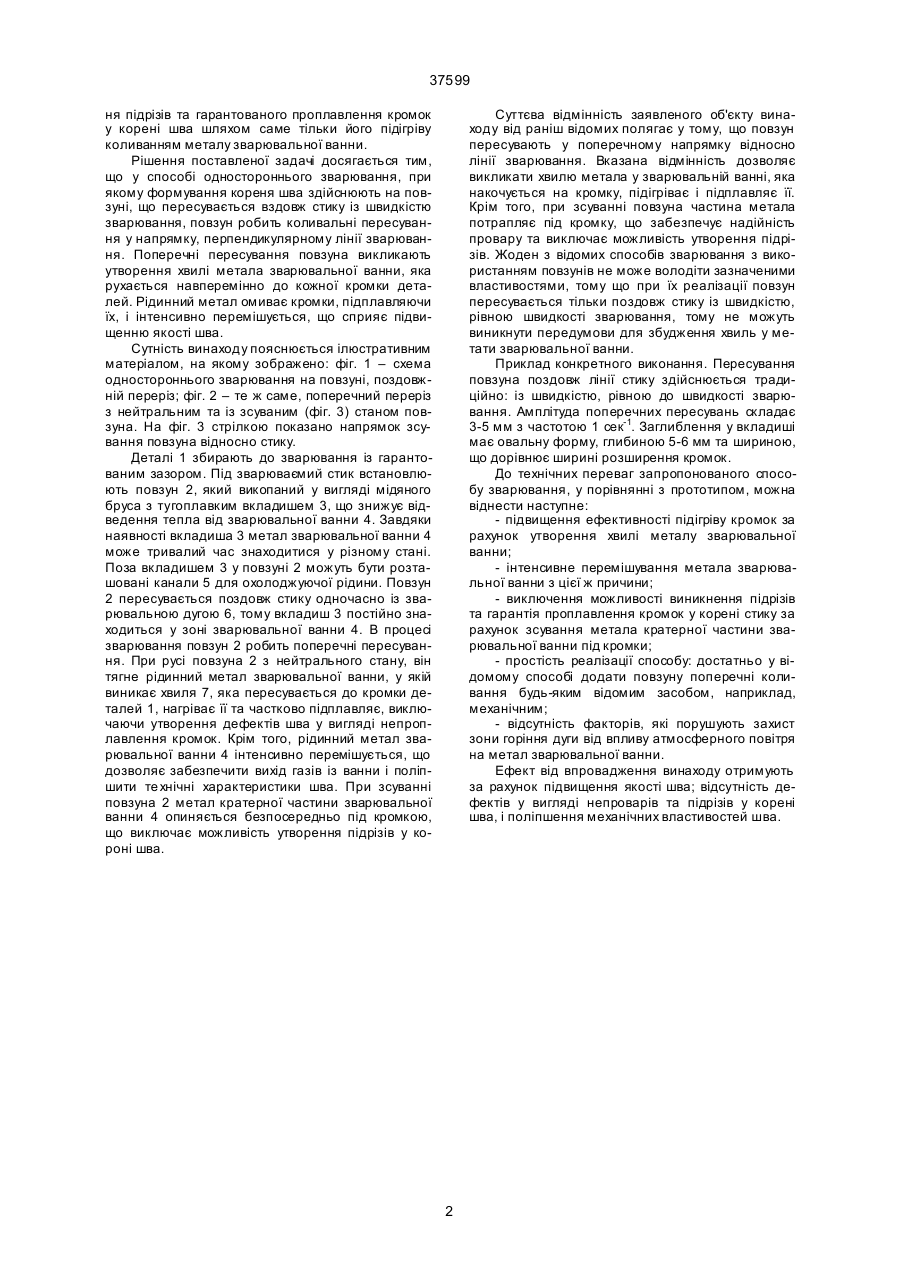

Спосіб одностороннього зварювання, при якому формування кореня шва здійснюють на повзуні, що пересувається вздовж стику із швидкістю зварювання, який відрізняється тим, що за допомогою повзуна додатково провадять коливальні пересування у напрямку, перпендикулярному лінії зварювання. (19) (21) 2000010371 (22) 24.01.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Калюжний Валерій Вілінович (73) Східноукраїнський Державний Університет 37599 ня підрізів та гарантованого проплавлення кромок у корені шва шляхом саме тільки його підігріву коливанням металу зварювальної ванни. Рішення поставленої задачі досягається тим, що у способі одностороннього зварювання, при якому формування кореня шва здійснюють на повзуні, що пересувається вздовж стику із швидкістю зварювання, повзун робить коливальні пересування у напрямку, перпендикулярному лінії зварювання. Поперечні пересування повзуна викликають утворення хвилі метала зварювальної ванни, яка рухається навперемінно до кожної кромки деталей. Рідинний метал омиває кромки, підплавляючи їх, і інтенсивно перемішується, що сприяє підвищенню якості шва. Сутність винаходу пояснюється ілюстративним матеріалом, на якому зображено: фіг. 1 – схема одностороннього зварювання на повзуні, поздовжній переріз; фіг. 2 – те ж саме, поперечний переріз з нейтральним та із зсуваним (фіг. 3) станом повзуна. На фіг. 3 стрілкою показано напрямок зсування повзуна відносно стику. Деталі 1 збирають до зварювання із гарантованим зазором. Під зварюваємий стик встановлюють повзун 2, який викопаний у вигляді мідяного бруса з тугоплавким вкладишем 3, що знижує відведення тепла від зварювальної ванни 4. Завдяки наявності вкладиша 3 метал зварювальної ванни 4 може тривалий час знаходитися у різному стані. Поза вкладишем 3 у повзуні 2 можуть бути розташовані канали 5 для охолоджуючої рідини. Повзун 2 пересувається поздовж стику одночасно із зварювальною дугою 6, тому вкладиш 3 постійно знаходиться у зоні зварювальної ванни 4. В процесі зварювання повзун 2 робить поперечні пересування. При русі повзуна 2 з нейтрального стану, він тягне рідинний метал зварювальної ванни, у якій виникає хвиля 7, яка пересувається до кромки деталей 1, нагріває її та частково підплавляє, виключаючи утворення дефектів шва у вигляді непроплавлення кромок. Крім того, рідинний метал зварювальної ванни 4 інтенсивно перемішується, що дозволяє забезпечити вихід газів із ванни і поліпшити те хнічні характеристики шва. При зсуванні повзуна 2 метал кратерної частини зварювальної ванни 4 опиняється безпосередньо під кромкою, що виключає можливість утворення підрізів у короні шва. Суттєва відмінність заявленого об'єкту винаходу від раніш відомих полягає у тому, що повзун пересувають у поперечному напрямку відносно лінії зварювання. Вказана відмінність дозволяє викликати хвилю метала у зварювальній ванні, яка накочується на кромку, підігріває і підплавляє її. Крім того, при зсуванні повзуна частина метала потрапляє під кромку, що забезпечує надійність провару та виключає можливість утворення підрізів. Жоден з відомих способів зварювання з використанням повзунів не може володіти зазначеними властивостями, тому що при їх реалізації повзун пересувається тільки поздовж стику із швидкістю, рівною швидкості зварювання, тому не можуть виникнути передумови для збудження хвиль у метати зварювальної ванни. Приклад конкретного виконання. Пересування повзуна поздовж лінії стику здійснюється традиційно: із швидкістю, рівною до швидкості зварювання. Амплітуда поперечних пересувань складає 3-5 мм з частотою 1 сек-1. Заглиблення у вкладиші має овальну форму, глибиною 5-6 мм та шириною, що дорівнює ширині розширення кромок. До технічних переваг запропонованого способу зварювання, у порівнянні з прототипом, можна віднести наступне: - підвищення ефективності підігріву кромок за рахунок утворення хвилі металу зварювальної ванни; - інтенсивне перемішування метала зварювальної ванни з цієї ж причини; - виключення можливості виникнення підрізів та гарантія проплавлення кромок у корені стику за рахунок зсування метала кратерної частини зварювальної ванни під кромки; - простість реалізації способу: достатньо у відомому способі додати повзуну поперечні коливання будь-яким відомим засобом, наприклад, механічним; - відсутність факторів, які порушують захист зони горіння дуги від впливу атмосферного повітря на метал зварювальної ванни. Ефект від впровадження винаходу отримують за рахунок підвищення якості шва; відсутність дефектів у вигляді непроварів та підрізів у корені шва, і поліпшення механічних властивостей шва. 2 37599 Фіг. 1 Фіг. 2 3 37599 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
