Адсорбційний апарат

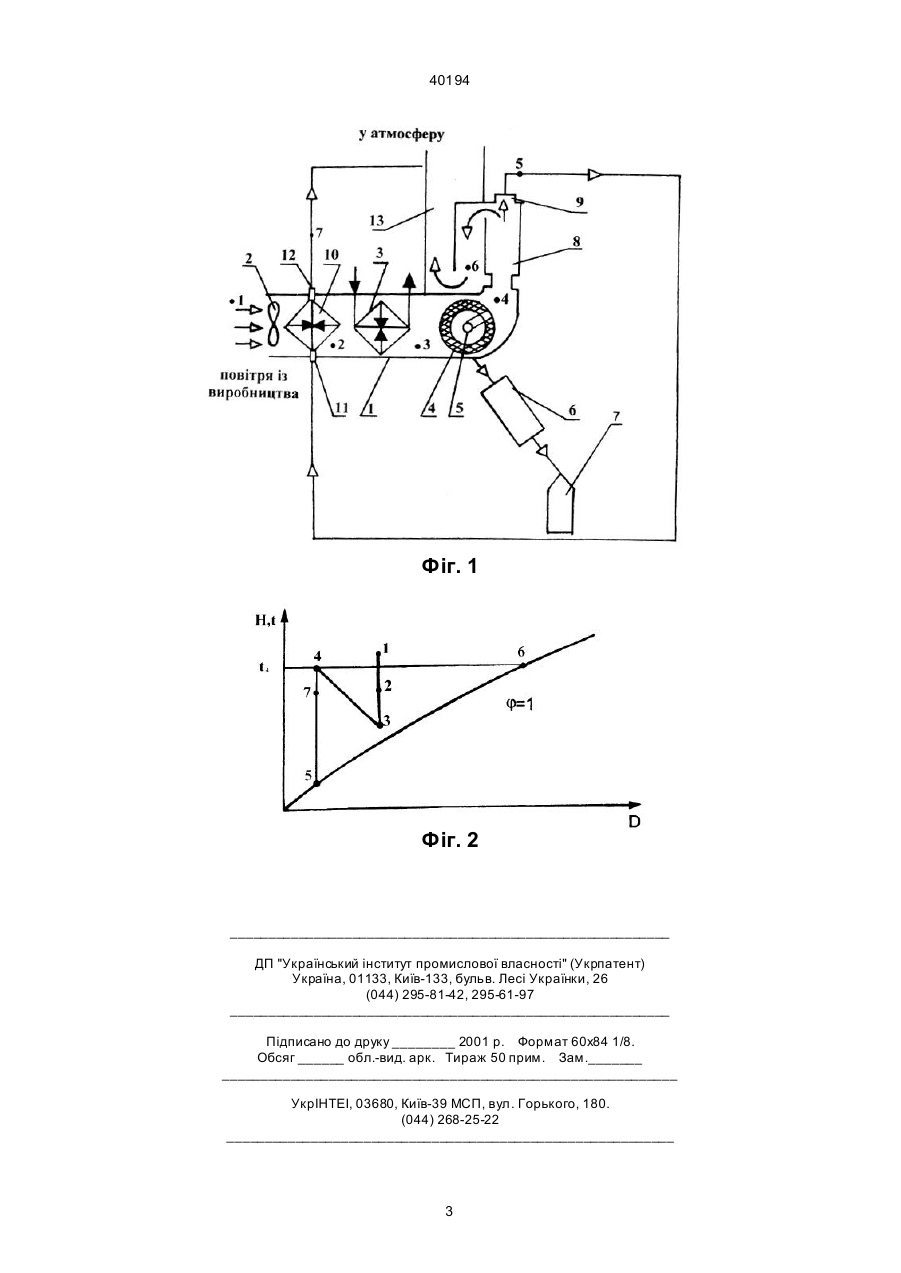

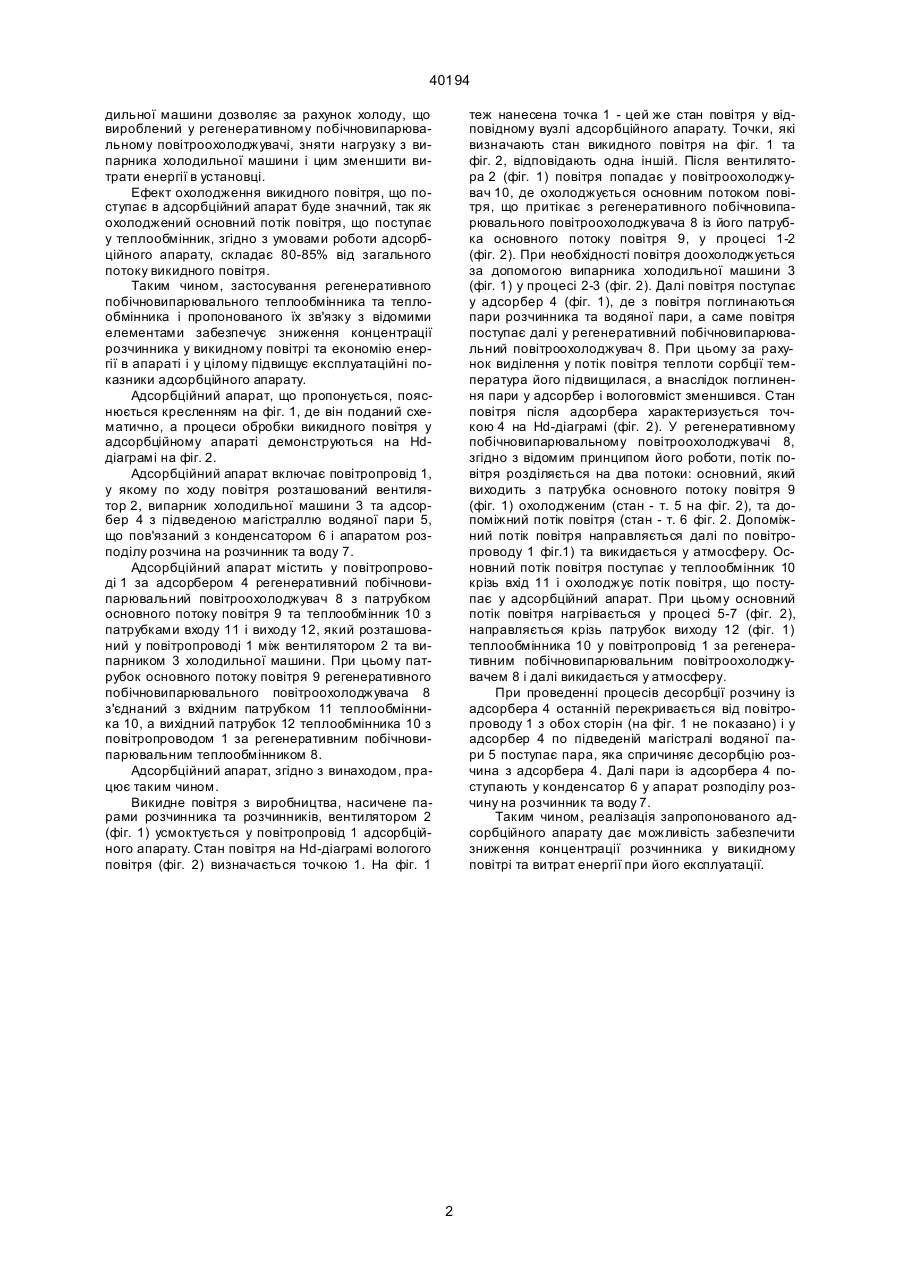

Адсорбційний апарат, котрий включає повітропровід, у якому по ходу повітря розташований вентилятор, випарник холодильної машини та адсорбер з підведеною магістраллю водяної пари, 40194 дильної машини дозволяє за рахунок холоду, що вироблений у регенеративному побічновипарювальному повітроохолоджувачі, зняти нагрузку з випарника холодильної машини і цим зменшити витрати енергії в установці. Ефект охолодження викидного повітря, що поступає в адсорбційний апарат буде значний, так як охолоджений основний потік повітря, що поступає у теплообмінник, згідно з умовами роботи адсорбційного апарату, складає 80-85% від загального потоку викидного повітря. Таким чином, застосування регенеративного побічновипарювального теплообмінника та теплообмінника і пропонованого їх зв'язку з відомими елементами забезпечує зниження концентрації розчинника у викидному повітрі та економію енергії в апараті і у цілому підвищує експлуатаційні показники адсорбційного апарату. Адсорбційний апарат, що пропонується, пояснюється кресленням на фіг. 1, де він поданий схематично, а процеси обробки викидного повітря у адсорбційному апараті демонструються на Hdдіаграмі на фіг. 2. Адсорбційний апарат включає повітропровід 1, у якому по ходу повітря розташований вентилятор 2, випарник холодильної машини 3 та адсорбер 4 з підведеною магістраллю водяної пари 5, що пов'язаний з конденсатором 6 і апаратом розподілу розчина на розчинник та воду 7. Адсорбційний апарат містить у повітропроводі 1 за адсорбером 4 регенеративний побічновипарювальний повітроохолоджувач 8 з патрубком основного потоку повітря 9 та теплообмінник 10 з патрубками входу 11 і виходу 12, який розташований у повітропроводі 1 між вентилятором 2 та випарником 3 холодильної машини. При цьому патрубок основного потоку повітря 9 регенеративного побічновипарювального повітроохолоджувача 8 з'єднаний з вхідним патрубком 11 теплообмінника 10, а вихідний патрубок 12 теплообмінника 10 з повітропроводом 1 за регенеративним побічновипарювальним теплообмінником 8. Адсорбційний апарат, згідно з винаходом, працює таким чином. Викидне повітря з виробництва, насичене парами розчинника та розчинників, вентилятором 2 (фіг. 1) усмоктується у повітропровід 1 адсорбційного апарату. Стан повітря на Hd-діаграмі вологого повітря (фіг. 2) визначається точкою 1. На фіг. 1 теж нанесена точка 1 - цей же стан повітря у відповідному вузлі адсорбційного апарату. Точки, які визначають стан викидного повітря на фіг. 1 та фіг. 2, відповідають одна іншій. Після вентилятора 2 (фіг. 1) повітря попадає у повітроохолоджувач 10, де охолоджується основним потоком повітря, що притікає з регенеративного побічновипарювального повітроохолоджувача 8 із його патрубка основного потоку повітря 9, у процесі 1-2 (фіг. 2). При необхідності повітря доохолоджується за допомогою випарника холодильної машини 3 (фіг. 1) у процесі 2-3 (фіг. 2). Далі повітря поступає у адсорбер 4 (фіг. 1), де з повітря поглинаються пари розчинника та водяної пари, а саме повітря поступає далі у регенеративний побічновипарювальний повітроохолоджувач 8. При цьому за рахунок виділення у потік повітря теплоти сорбції температура його підвищилася, а внаслідок поглинення пари у адсорбер і вологовміст зменшився. Стан повітря після адсорбера характеризується точкою 4 на Hd-діаграмі (фіг. 2). У регенеративному побічновипарювальному повітроохолоджувачі 8, згідно з відомим принципом його роботи, потік повітря розділяється на два потоки: основний, який виходить з патрубка основного потоку повітря 9 (фіг. 1) охолодженим (стан - т. 5 на фіг. 2), та допоміжний потік повітря (стан - т. 6 фіг. 2. Допоміжний потік повітря направляється далі по повітропроводу 1 фіг.1) та викидається у атмосферу. Основний потік повітря поступає у теплообмінник 10 крізь вхід 11 і охолоджує потік повітря, що поступає у адсорбційний апарат. При цьому основний потік повітря нагрівається у процесі 5-7 (фіг. 2), направляється крізь патрубок виходу 12 (фіг. 1) теплообмінника 10 у повітропровід 1 за регенеративним побічновипарювальним повітроохолоджувачем 8 і далі викидається у атмосферу. При проведенні процесів десорбції розчину із адсорбера 4 останній перекривається від повітропроводу 1 з обох сторін (на фіг. 1 не показано) і у адсорбер 4 по підведеній магістралі водяної пари 5 поступає пара, яка спричиняє десорбцію розчина з адсорбера 4. Далі пари із адсорбера 4 поступають у конденсатор 6 у апарат розподілу розчину на розчинник та воду 7. Таким чином, реалізація запропонованого адсорбційного апарату дає можливість забезпечити зниження концентрації розчинника у викидному повітрі та витрат енергії при його експлуатації. 2 40194 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
