Кріохірургічний апарат

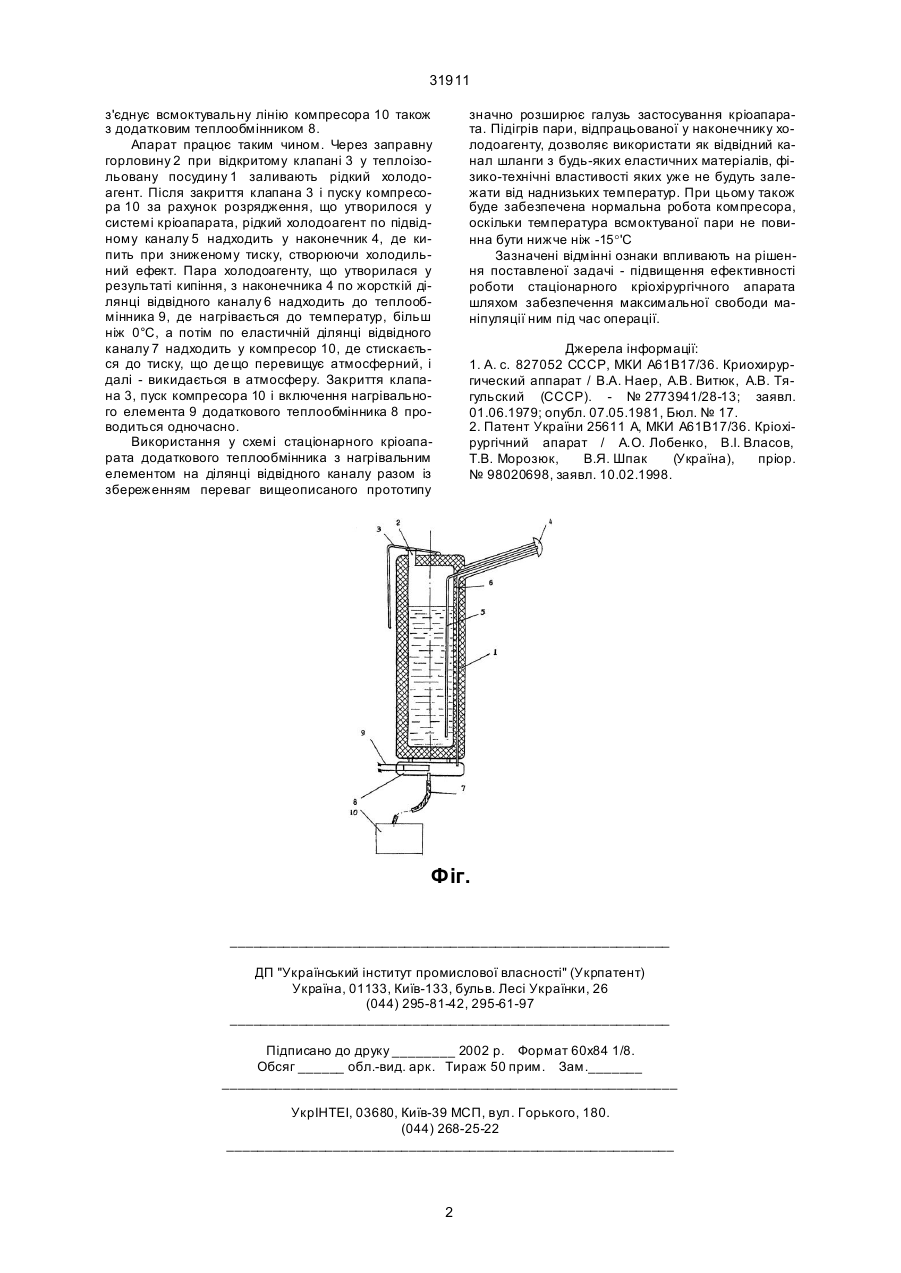

1. Кріохірургічний апарат, який містить теплоізольовану посудину, заправну горловину для рідкого холодоагента, наконечник, підвідний та відві 31911 з'єднує всмоктувальну лінію компресора 10 також з додатковим теплообмінником 8. Апарат працює таким чином. Через заправну горловину 2 при відкритому клапані 3 у теплоізольовану посудину 1 заливають рідкий холодоагент. Після закриття клапана 3 і пуску компресора 10 за рахунок розрядження, що утворилося у системі кріоапарата, рідкий холодоагент по підвідному каналу 5 надходить у наконечник 4, де кипить при зниженому тиску, створюючи холодильний ефект. Пара холодоагенту, що утворилася у результаті кипіння, з наконечника 4 по жорсткій ділянці відвідного каналу 6 надходить до теплообмінника 9, де нагрівається до температур, більш ніж 0°С, а потім по еластичній ділянці відвідного каналу 7 надходить у компресор 10, де стискається до тиску, що де що перевищує атмосферний, і далі - викидається в атмосферу. Закриття клапана 3, пуск компресора 10 і включення нагрівального елемента 9 додаткового теплообмінника 8 проводиться одночасно. Використання у схемі стаціонарного кріоапарата додаткового теплообмінника з нагрівальним елементом на ділянці відвідного каналу разом із збереженням переваг вищеописаного прототипу значно розширює галузь застосування кріоапарата. Підігрів пари, відпрацьованої у наконечнику холодоагенту, дозволяє використати як відвідний канал шланги з будь-яких еластичних матеріалів, фізико-технічні властивості яких уже не будуть залежати від наднизьких температур. При цьому також буде забезпечена нормальна робота компресора, оскільки температура всмоктуваної пари не повинна бути нижче ніж -15°'С Зазначені відмінні ознаки впливають на рішення поставленої задачі - підвищення ефективності роботи стаціонарного кріохірургічного апарата шляхом забезпечення максимальної свободи маніпуляції ним під час операції. Джерела інформації: 1. А. с. 827052 СССР, МКИ А61В17/36. Криохирургический аппарат / В.А. Наер, А.В. Витюк, А.В. Тягульский (СССР). - № 2773941/28-13; заявл. 01.06.1979; опубл. 07.05.1981, Бюл. № 17. 2. Патент України 25611 А, МКИ А61В17/36. Кріохірургічний апарат / А.О. Лобенко, В.І. Власов, Т.В. Морозюк, В.Я. Шпак (Україна), пріор. № 98020698, заявл. 10.02.1998. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
