Адсорбційна установка
Номер патенту: 39519
Опубліковано: 15.06.2001
Автори: Федоренко Олександр Олексійович, Луцик Ростислав Володимирович, Пісарев Вячеслав Євгенович
Формула / Реферат

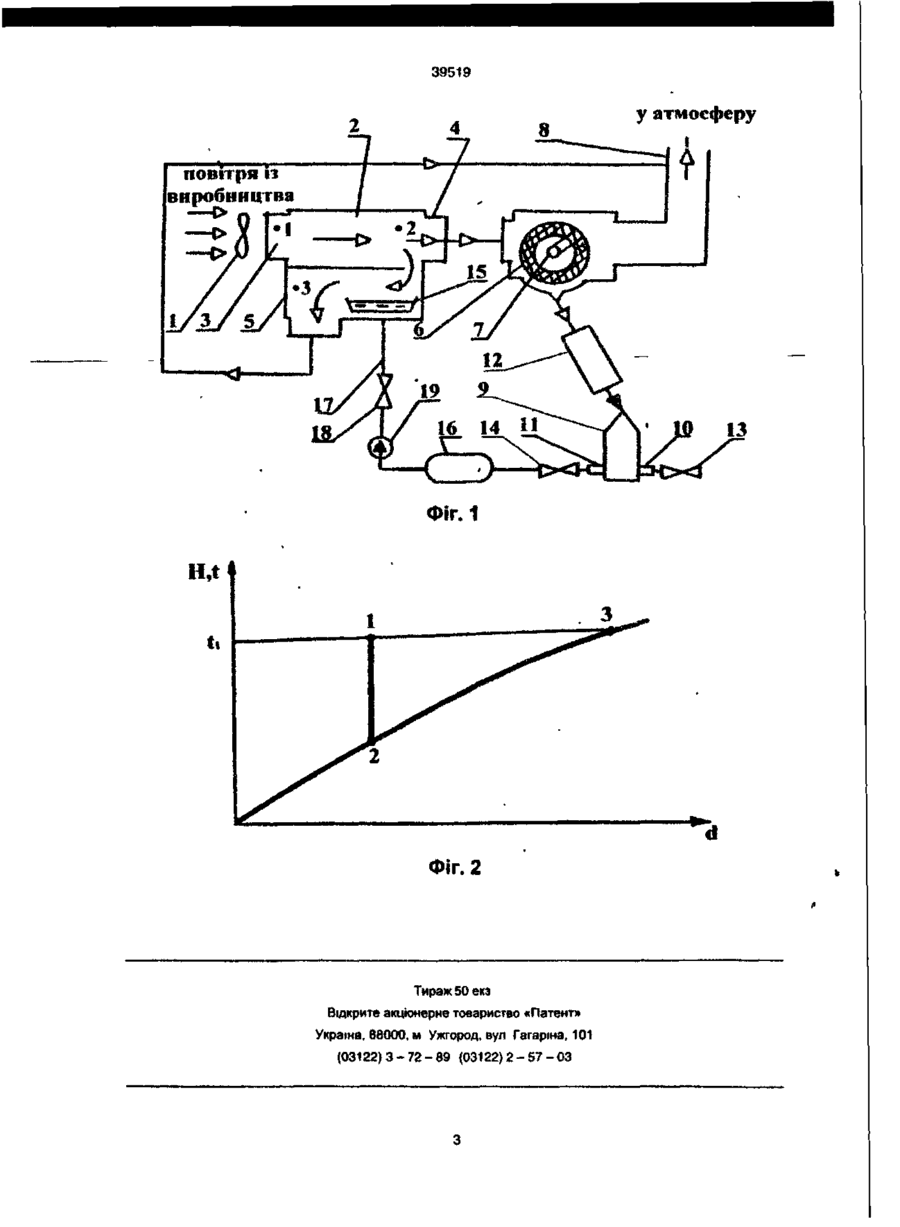

Адсорбційна установка, котра включає вентилятор, холодильну машину, адсорбер з підведеною магістраллю водяної пари, повітропровід і апарат розподілу розчина на розчинник та воду з штуцерами розчинника та води, що пов'язаний з конденсатором, яка відрізняється тим, що у якості холодильної машини вибрано регенеративний побічно-випарувальний повітроохолоджувач з патрубками повного, основного та допоміжного потоків повітря та піддоном з водою і додатково містить ємність для води, при цьому патрубок повного потоку повітря з'єднаний з вентилятором, патрубок основного потоку повітря з адсорбером, патрубок допоміжного потоку повітря з повітропроводом, а піддон з водою з ємністю для води, яка з'єднана з штуцером води апарату розподілу розчина на розчинник та воду.
Текст

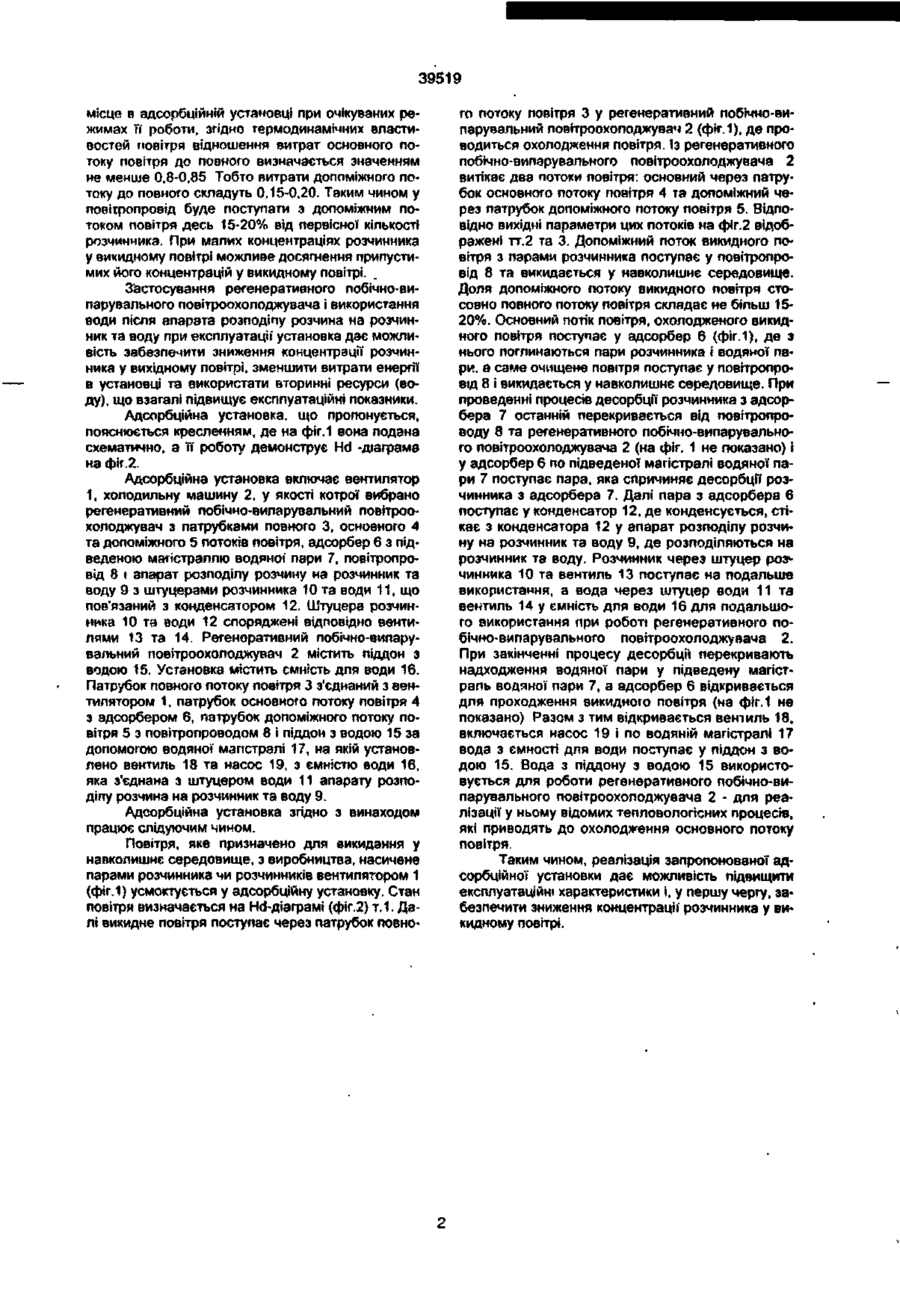

Адсорбційна установка, котра включає вентилятор, холодильну машину, адсорбер з підведеною магістраллю водяної пари, повітропровід і апарат розподілу розчину на розчинник та воду з штуце го, основного та ДОПОМІЖНОГО ПОТОКІВ повітря та піддоном з водою і додатково містить ємність для води, при цьому патрубок повного потоку повітря з'єднаний з вентилятором, патрубок основного потоку повітря з адсорбером, патрубок допоміжного потоку повітря з повітропроводом, а піддон з водою з ємністю для води, яка з'єднана штуцером води апарату розподілу розчину на розчинник та воду. При такому виконанні адсорбційної установки досягнення технічного результату забезпечується із слідуючого. Застосування регенеративного побічно-випарувального повітроохолоджувача дає змогу використати для виробки холоду термодинамічну нерівноважність у повітрі, що обумовлено різницею сухої та мокрої температур і у результаті зменшити витрати енергії при експлуатації установки. З'єднання піддона з водою з ємкістю для води, яка з'єднана з штуцером води апарату розподілу розчина на розчинник та воду, дає можливість використати у регенеративному побічно-випарувальному повітроохолоджувачі воду із апарату розподілу розчину на розчинник та воду згідно принципу його дії. У режимах роботи регенеративного побічновипарувального повітроохолоджувача, які мають 39519 місце в адсорбційній установці при очікуваних режимах її роботи, згідно термодинамічних властивостей повітря відношення витрат основного потоку повітря до повного визначається значенням не менше 0,8-0,85 Тобто витрати допоміжного потоку до повного складуть 0,15-0,20. Таким чином у повітропровід буде поступати з допоміжним потоком повітря десь 15-20% від первісної кількості розчинника. При малих концентраціях розчинника у викидному повітрі можливе досягнення припустимих його концентрацій у викидному повітрі. . Застосування регенеративного лобічно-випарувального повітроохолоджувача і використання води після апарата розподіпу розчина на розчинник та воду при експлуатації установка дає можливість забезпечити зниження концентрації розчинника у вихідному повітрі, зменшити витрати енергії в установці та використати вторинні ресурси (воду), що взагалі підвищує експлуатаційні показники. Адсорбційна установка, що пропонується, пояснюється кресленням, де на фіг.1 вона подана схематично, а її роботу демонструє Hd -діаграма на фіг.2. Адсорбційна установка включає вентилятор 1, холодильну машину 2, у якості котрої вибрано регенеративний побічио-випарувальний повітроохолоджувач з патрубками повного 3, основного 4 та допоміжного 5 потоків повітря, адсорбер 6 з підведеною магістраллю водяної пари 7, повітропровід 8 і апарат розподілу розчину на розчинник та воду 9 з штуцерами розчинника 10 та води 11, що пов'язаний з конденсатором 12. Штуцера розчинника 10 та води 12 споряджені відповідно вентилями 13 та 14. Регенеративний побічно-випарувальнмй повітроохолоджувач 2 містить піддон з водою 15. Установка містить ємність для води 16. Патрубок повного потоку повітря 3 з'єднаний з вентилятором 1, патрубок основного потоку повітря 4 з адсорбером 6, патрубок допоміжного потоку повітря 5 з повітропроводом 8 і піддон з водою 15 за допомогою водяної магістралі 17, на якій установлено вентиль 18 та насос 19, з ємністю води 16, яка з'єднана з штуцером води 11 апарату розподілу розчина на розчинник та воду 9. Адсорбційна установка згідно з винаходом працює слідуючим чином. Повітря, яке призначено для викидання у навколишнє середовище, з виробництва, насичене парами розчинника чи розчинників вентилятором 1 (фіг.1) усмоктується у адсорбційну установку. Стан повітря визначається на Hd-діаграмі (фіг.2) т.1. Далі викидне повітря поступає через патрубок повно го потоку повітря 3 у регенеративний побічно-випзрувальний повітроохолоджувач 2 (фіг.1), де проводиться охолодження повітря. Із регенеративного побічно-випарувального повітроохолоджувача 2 витікає два потоки повітря: основний через патрубок основного потоку повітря 4 та допоміжний через патрубок допоміжного потоку повітря 5. Відповідно вихідні параметри цих потоків на фіг.2 відображені ТТ.2 та 3. Допоміжний поток викидного повітря з парами розчинника поступає у повітропровід 8 та викидається у навколишнє середовище. Доля допоміжного потоку викидного повітря стосовно повного потоку повітря складає не більш 1520%. Основний потік повітря, охолодженого викидного повітря поступає у адсорбер 6 (фіг.1), де з нього поглинаються пари розчинника і водяної пари, а саме очищене повітря поступає у повітропровід 8 і викидається у навколишнє середовище. При проведенні процесів десорбції розчинника з адсорбера 7 останній перекривається від повітропроводу 8 та регенеративного побічно-випарувального повітроохолоджувача 2 (на фіг. 1 не показано) і у адсорбер 6 по підведеної магістралі водяної пари 7 поступає пара, яка спричиняє десорбції розчинника з адсорбера 7. Далі пара з адсорбера 6 поступає у конденсатор 12, де конденсується, стікає з конденсатора 12 у апарат розподілу розчину на розчинник та воду 9, де розподіляються на розчинник та воду. Розчинник через штуцер розс чинника 10 та вентиль 13 поступає на подальше використання, а вода через штуцер води 11 та вентиль 14 у ємність для води 16 для подальшого використання при роботі регенеративного побічно-випарувального повітроохолоджувача 2. При закінченні процесу десорбції перекривають надходження водяної пари у підведену магістраль водяної пари 7, а адсорбер 6 відкривається для проходження викидного повітря (на фіг.1 не показано) Разом з тим відкривається вені иль 18, включається насос 19 і по водяній магістралі 17 вода з ємності для води поступає у піддон з водою 15. Вода з піддону з водою 15 використовується для роботи регенеративного побічно-випарувального повітроохолоджувача 2 - для реалізації у ньому відомих тепловологісних процесів, які приводять до охолодження основного потоку повітря. Таким чином, реалізація запропонованої адсорбційної установки дає можливість підвищити експлуатаційні характеристики і, у першу чергу, забезпечити зниження концентрації' розчинника у викидному повітрі. 39519 повітря із виробництва Фіг. 1 H,t Фіг. 2 Тираж 50 екэ Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
ДивитисяДодаткова інформація
Назва патенту англійськоюAdsorption plant
Автори англійськоюFedorenko Oleksandr Oleksiiovych, Pisariev Viacheslav Yevhenovych, Lutsyk Rostyslav Volodymyrovych
Назва патенту російськоюАдсорбционная установка
Автори російськоюФедоренко Александр Алексеевич, Писарев Вячеслав Евгеньевич, Луцик Ростислав Владимирович
МПК / Мітки
МПК: B01D 53/74
Мітки: установка, адсорбційна
