Спосіб різання стоп паперу і пристрій для його здійснення

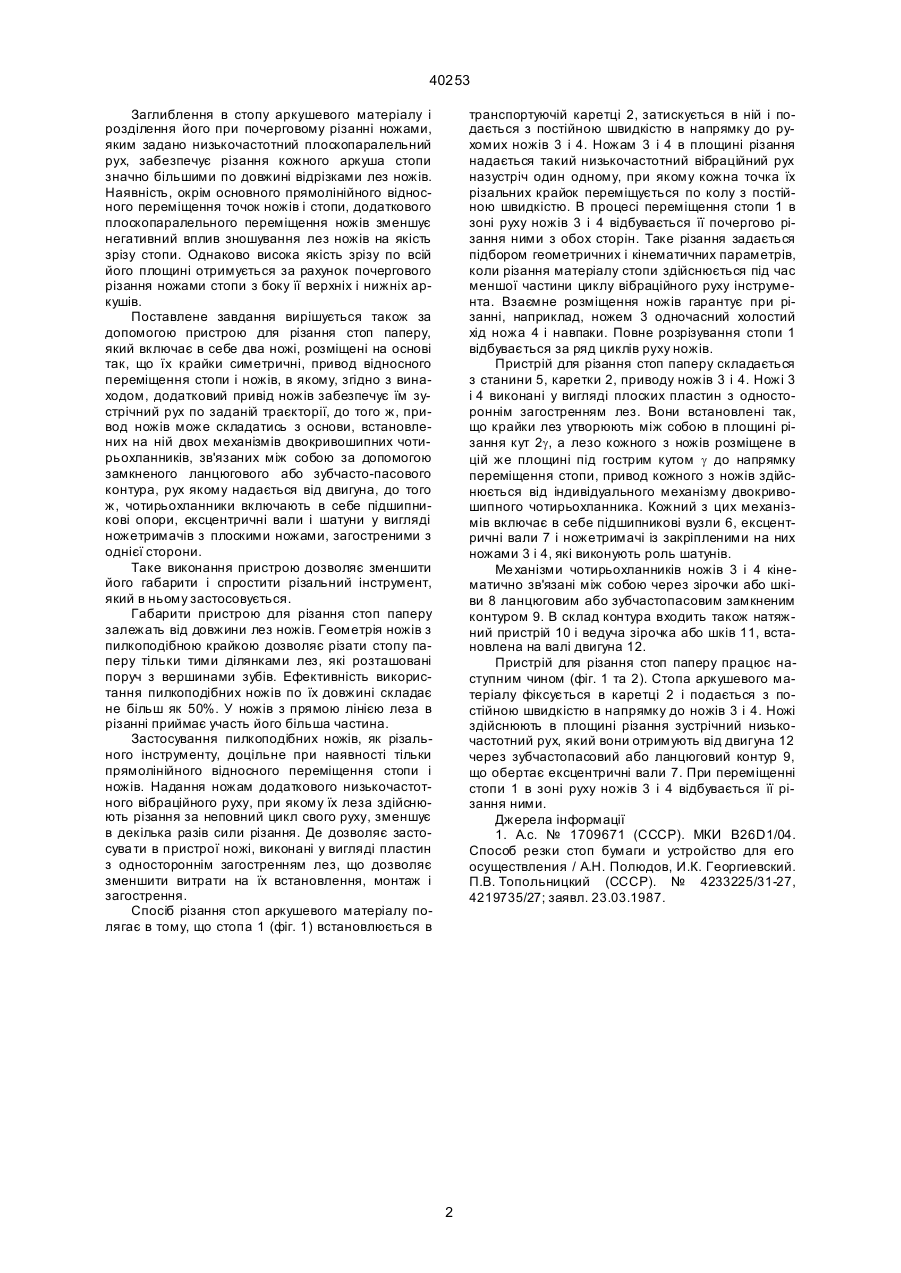

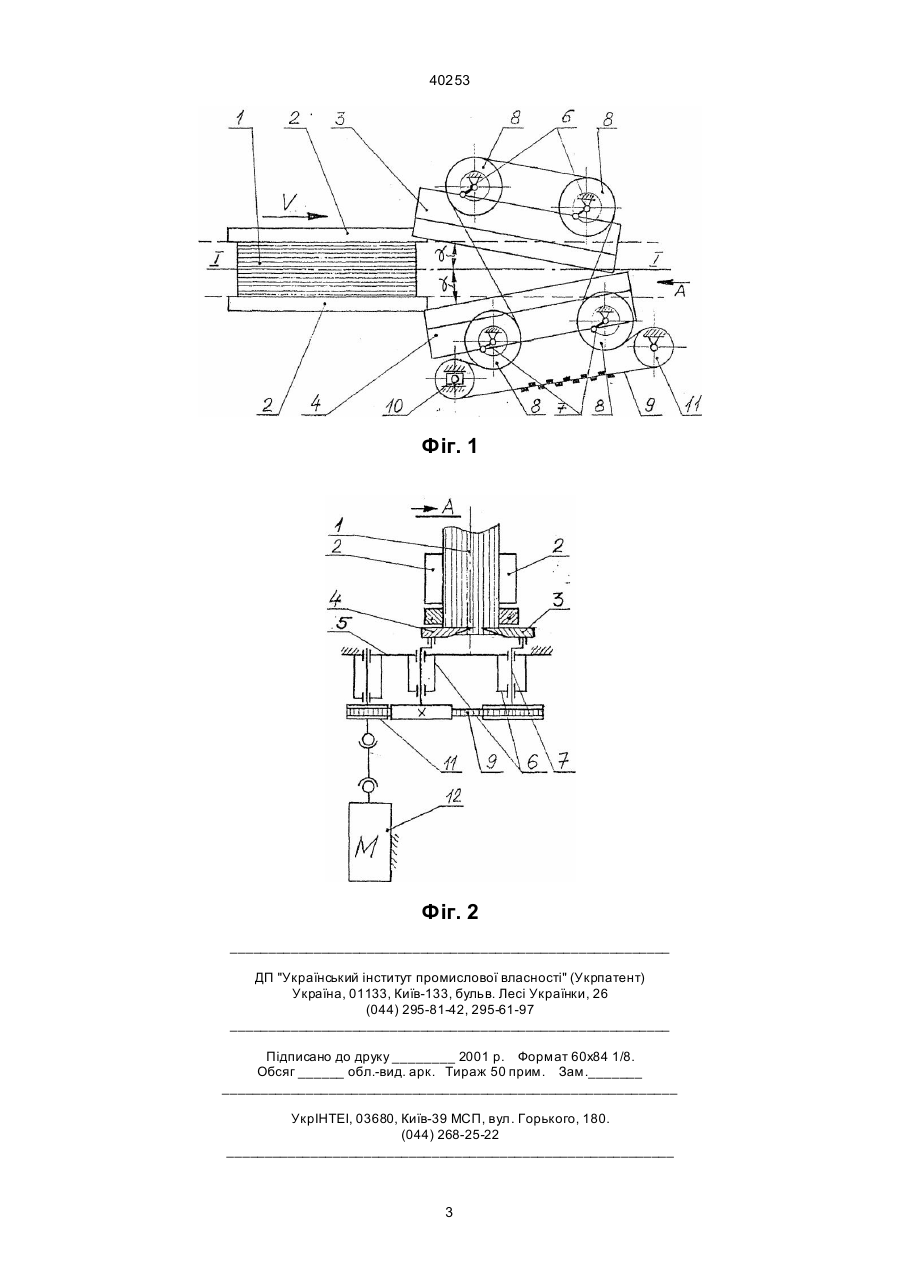

1. Спосіб різання стоп паперу, який включає заглиблення ножів в стопу і розділення її в напрямку, паралельному площинам аркушів стопи, одночасно з боку верхніх і нижніх аркушів, який відрізняється тим, що різання стопи здійснюють ножами почергово при забезпеченні низькочастотного обертання кожної точки крайок ножів по радіусу, який дорівнює 0,5-18·10-3 м. 40253 Заглиблення в стопу аркушевого матеріалу і розділення його при почерговому різанні ножами, яким задано низькочастотний плоскопаралельний рух, забезпечує різання кожного аркуша стопи значно більшими по довжині відрізками лез ножів. Наявність, окрім основного прямолінійного відносного переміщення точок ножів і стопи, додаткового плоскопаралельного переміщення ножів зменшує негативний вплив зношування лез ножів на якість зрізу стопи. Однаково висока якість зрізу по всій його площині отримується за рахунок почергового різання ножами стопи з боку її верхніх і нижніх аркушів. Поставлене завдання вирішується також за допомогою пристрою для різання стоп паперу, який включає в себе два ножі, розміщені на основі так, що їх крайки симетричні, привод відносного переміщення стопи і ножів, в якому, згідно з винаходом, додатковий привід ножів забезпечує їм зустрічний рух по заданій траєкторії, до того ж, привод ножів може складатись з основи, встановлених на ній двох механізмів двокривошипних чотирьохланників, зв'язаних між собою за допомогою замкненого ланцюгового або зубчасто-пасового контура, рух якому надається від двигуна, до того ж, чотирьохланники включають в себе підшипникові опори, ексцентричні вали і шатуни у вигляді ножетримачів з плоскими ножами, загостреними з однієї сторони. Таке виконання пристрою дозволяє зменшити його габарити і спростити різальний інструмент, який в ньому застосовується. Габарити пристрою для різання стоп паперу залежать від довжини лез ножів. Геометрія ножів з пилкоподібною крайкою дозволяє різати стопу паперу тільки тими ділянками лез, які розташовані поруч з вершинами зубів. Ефективність використання пилкоподібних ножів по їх довжині складає не більш як 50%. У ножів з прямою лінією леза в різанні приймає участь його більша частина. Застосування пилкоподібних ножів, як різального інструменту, доцільне при наявності тільки прямолінійного відносного переміщення стопи і ножів. Надання ножам додаткового низькочастотного вібраційного руху, при якому їх леза здійснюють різання за неповний цикл свого руху, зменшує в декілька разів сили різання. Де дозволяє застосува ти в пристрої ножі, виконані у вигляді пластин з одностороннім загостренням лез, що дозволяє зменшити витрати на їх встановлення, монтаж і загострення. Спосіб різання стоп аркушевого матеріалу полягає в тому, що стопа 1 (фіг. 1) встановлюється в транспортуючій каретці 2, затискується в ній і подається з постійною швидкістю в напрямку до рухомих ножів 3 і 4. Ножам 3 і 4 в площині різання надається такий низькочастотний вібраційний рух назустріч один одному, при якому кожна точка їх різальних крайок переміщується по колу з постійною швидкістю. В процесі переміщення стопи 1 в зоні руху ножів 3 і 4 відбувається її почергово різання ними з обох сторін. Таке різання задається підбором геометричних і кінематичних параметрів, коли різання матеріалу стопи здійснюється під час меншої частини циклу вібраційного руху інструмента. Взаємне розміщення ножів гарантує при різанні, наприклад, ножем 3 одночасний холостий хід ножа 4 і навпаки. Повне розрізування стопи 1 відбувається за ряд циклів руху ножів. Пристрій для різання стоп паперу складається з станини 5, каретки 2, приводу ножів 3 і 4. Ножі 3 і 4 виконані у вигляді плоских пластин з одностороннім загостренням лез. Вони встановлені так, що крайки лез утворюють між собою в площині різання кут 2g, а лезо кожного з ножів розміщене в цій же площині під гострим кутом g до напрямку переміщення стопи, привод кожного з ножів здійснюється від індивідуального механізму двокривошипного чотирьохланника. Кожний з цих механізмів включає в себе підшипникові вузли 6, ексцентричні вали 7 і ножетримачі із закріпленими на них ножами 3 і 4, які виконують роль шатунів. Ме ханізми чотирьохланників ножів 3 і 4 кінематично зв'язані між собою через зірочки або шківи 8 ланцюговим або зубчастопасовим замкненим контуром 9. В склад контура входить також натяжний пристрій 10 і ведуча зірочка або шків 11, встановлена на валі двигуна 12. Пристрій для різання стоп паперу працює наступним чином (фіг. 1 та 2). Стопа аркушевого матеріaлy фіксується в каретці 2 і подається з постійною швидкістю в напрямку до ножів 3 і 4. Ножі здійснюють в площині різання зустрічний низькочастотний рух, який вони отримують від двигуна 12 через зубчастопасовий або ланцюговий контур 9, що обертає ексцентричні вали 7. При переміщенні стопи 1 в зоні руху ножів 3 і 4 відбувається її різання ними. Джерела інформації 1. А.с. № 1709671 (CCCР). МКИ В26D1/04. Cпособ резки стоп бумаги и устройство для его осуществления / А.Н. Полюдов, И.К. Георгиевский. П.В. Топольницкий (СССР). № 4233225/31-27, 4219735/27; заявл. 23.03.1987. 2 40253 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
