Шнековий агрегат для подачі кормі, який виконано у вигляді циліндричної труби, закріпленої по торцях на стояках, що складається з розміщеного в ній вала і з’єднаних з ним завантажувальної і розвантажувальної спіралей, розміщених в гнучких кожухах, привідного елемента, закріпленого на валу, з'єднаних з валом електродвигуна і перевантажувального патрубка, який відрізняється тим, що циліндричний патрубок. на кінцях від стояків виконаний з переходом у конуси і його основи більшого діаметра з'єднуються між собою, утворюючи конусно - циліндричну порожнинну, у верхній частині якої виконано закритий паз, де виведено центральний вал з зірочкою для приводу, з'єднаною ланцюговою передачею з привідною зірочкою електродвигуна, нижня частина конусно - циліндричної порожнини з'єднує завантажувально - розвантажувальні частини з поперечним перерізом більшим корисного перерізу завантажувального патрубка, при цьому завантажувальна і розвантажувальна спіралі з валом, встановлені похило в бік вивантажувальної частини під кутом a, а на провідному валу жорстко встановлені конусоподібні спіралі.

Текст

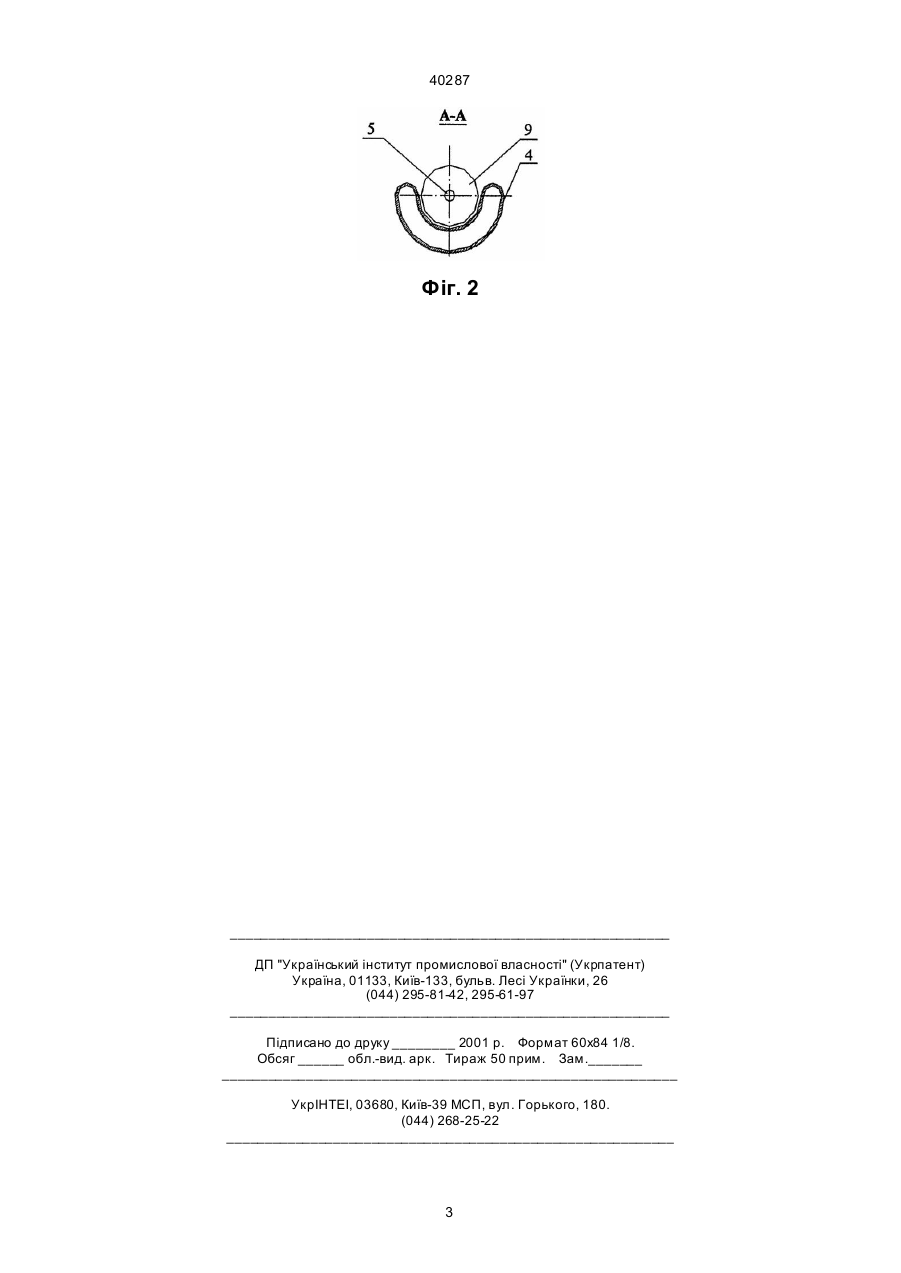

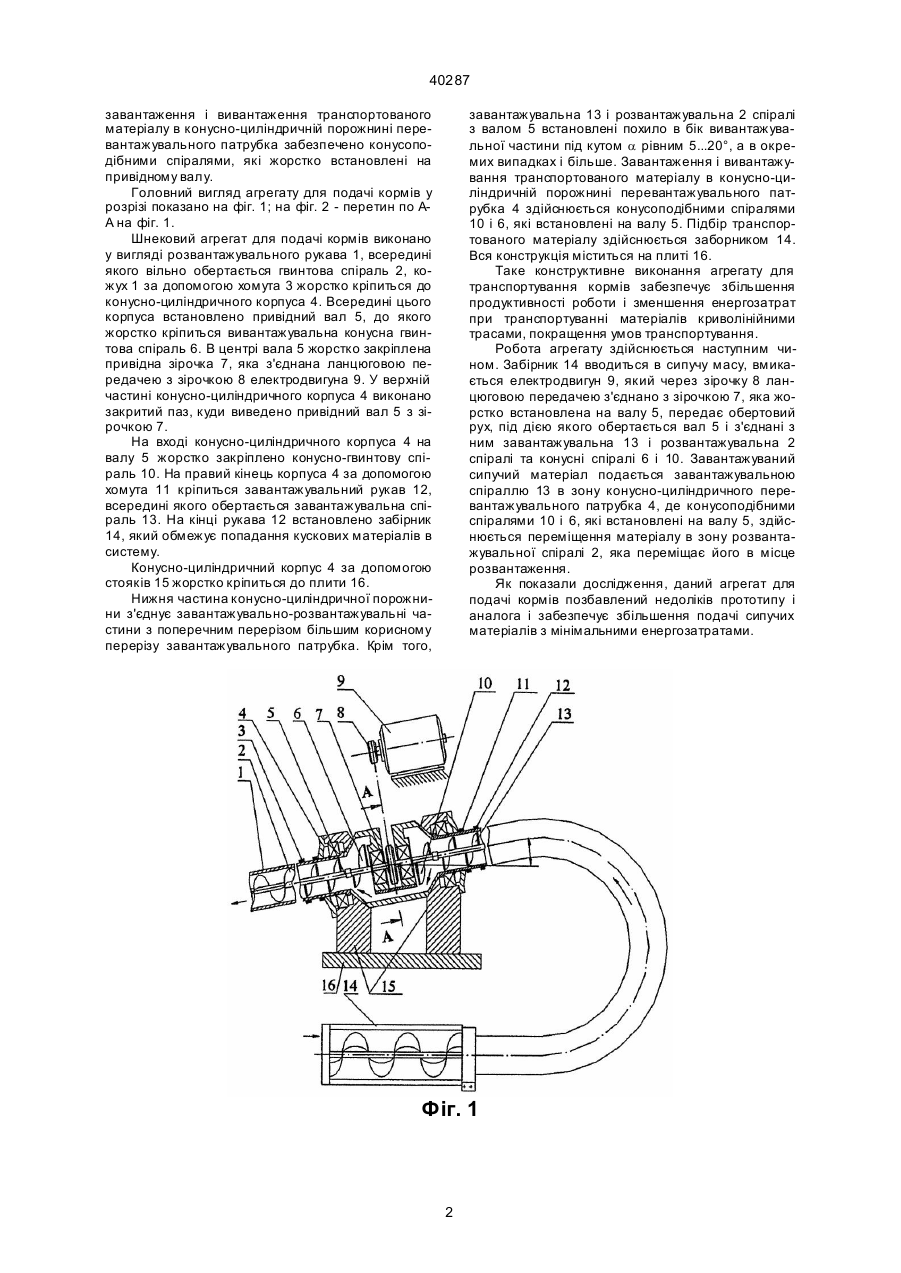

Шнековий агрегат для подачі кормів, який виконано у вигляді циліндричної труби, закріпленої по торцях на стояках, і що складається з розміщеного в ній вала і з'єднаних з ним завантажувальної і розвантажувальної спіралей, розміщених в гнучких кожухах, привідного елемента, закріпленого на валу, з'єднаних з валом електродвигуна і перевантажувального патрубка, який відрізняється тим, 40287 завантаження і вивантаження транспортованого матеріалу в конусно-циліндричній порожнині перевантажувального патрубка забезпечено конусоподібними спіралями, які жорстко встановлені на привідному валу. Головний вигляд агрегату для подачі кормів у розрізі показано на фіг. 1; на фіг. 2 - перетин по АА на фіг. 1. Шнековий агрегат для подачі кормів виконано у вигляді розвантажувального рукава 1, всередині якого вільно обертається гвинтова спіраль 2, кожух 1 за допомогою хомута 3 жорстко кріпиться до конусно-циліндричного корпуса 4. Всередині цього корпуса встановлено привідний вал 5, до якого жорстко кріпиться вивантажувальна конусна гвинтова спіраль 6. В центрі вала 5 жорстко закріплена привідна зірочка 7, яка з'єднана ланцюговою передачею з зірочкою 8 електродвигуна 9. У верхній частині конусно-циліндричного корпуса 4 виконано закритий паз, куди виведено привідний вал 5 з зірочкою 7. На вході конусно-циліндричного корпуса 4 на валу 5 жорстко закріплено конусно-гвинтову спіраль 10. На правий кінець корпуса 4 за допомогою хомута 11 кріпиться завантажувальний рукав 12, всередині якого обертається завантажувальна спіраль 13. На кінці рукава 12 встановлено забірник 14, який обмежує попадання кускових матеріалів в систему. Конусно-циліндричний корпус 4 за допомогою стояків 15 жорстко кріпиться до плити 16. Нижня частина конусно-циліндричної порожнини з'єднує завантажувально-розвантажувальні частини з поперечним перерізом більшим корисному перерізу завантажувального патрубка. Крім того, завантажувальна 13 і розвантажувальна 2 спіралі з валом 5 встановлені похило в бік вивантажувальної частини під кутом a рівним 5...20°, а в окремих випадках і більше. Завантаження і вивантажування транспортованого матеріалу в конусно-циліндричній порожнині перевантажувального патрубка 4 здійснюється конусоподібними спіралями 10 і 6, які встановлені на валу 5. Підбір транспортованого матеріалу здійснюється заборником 14. Вся конструкція міститься на плиті 16. Таке конструктивне виконання агрегату для транспортування кормів забезпечує збільшення продуктивності роботи і зменшення енергозатрат при транспортуванні матеріалів криволінійними трасами, покращення умов транспортування. Робота агрегату здійснюється наступним чином. Забірник 14 вводиться в сипучу масу, вмикається електродвигун 9, який через зірочку 8 ланцюговою передачею з'єднано з зірочкою 7, яка жорстко встановлена на валу 5, передає обертовий рух, під дією якого обертається вал 5 і з'єднані з ним завантажувальна 13 і розвантажувальна 2 спіралі та конусні спіралі 6 і 10. Завантажуваний сипучий матеріал подається завантажувальною спіраллю 13 в зону конусно-циліндричного перевантажувального патрубка 4, де конусоподібними спіралями 10 і 6, які встановлені на валу 5, здійснюється переміщення матеріалу в зону розвантажувальної спіралі 2, яка переміщає його в місце розвантаження. Як показали дослідження, даний агрегат для подачі кормів позбавлений недоліків прототипу і аналога і забезпечує збільшення подачі сипучих матеріалів з мінімальними енергозатратами. Фіг. 1 2 40287 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3

Дивитися

Додаткова інформація

Назва патенту англійською

Screw unit for supply of fodders is

Автори англійською

Pylypets Mykhailo Ilkovych, Hevko Ivan Bohdanovych, Huryk Oleh Yaroslavovych

Назва патенту російською

Шнековый агрегат для подачи кормов

Автори російською

Пилипец Михаил Илькович, Гевко Иван Богданович, Гурик Олег Ярославович

МПК / Мітки

МПК: B65G 33/16

Мітки: подачі, агрегат, шнековий, кормів
