Пристрій для дугового зварювання

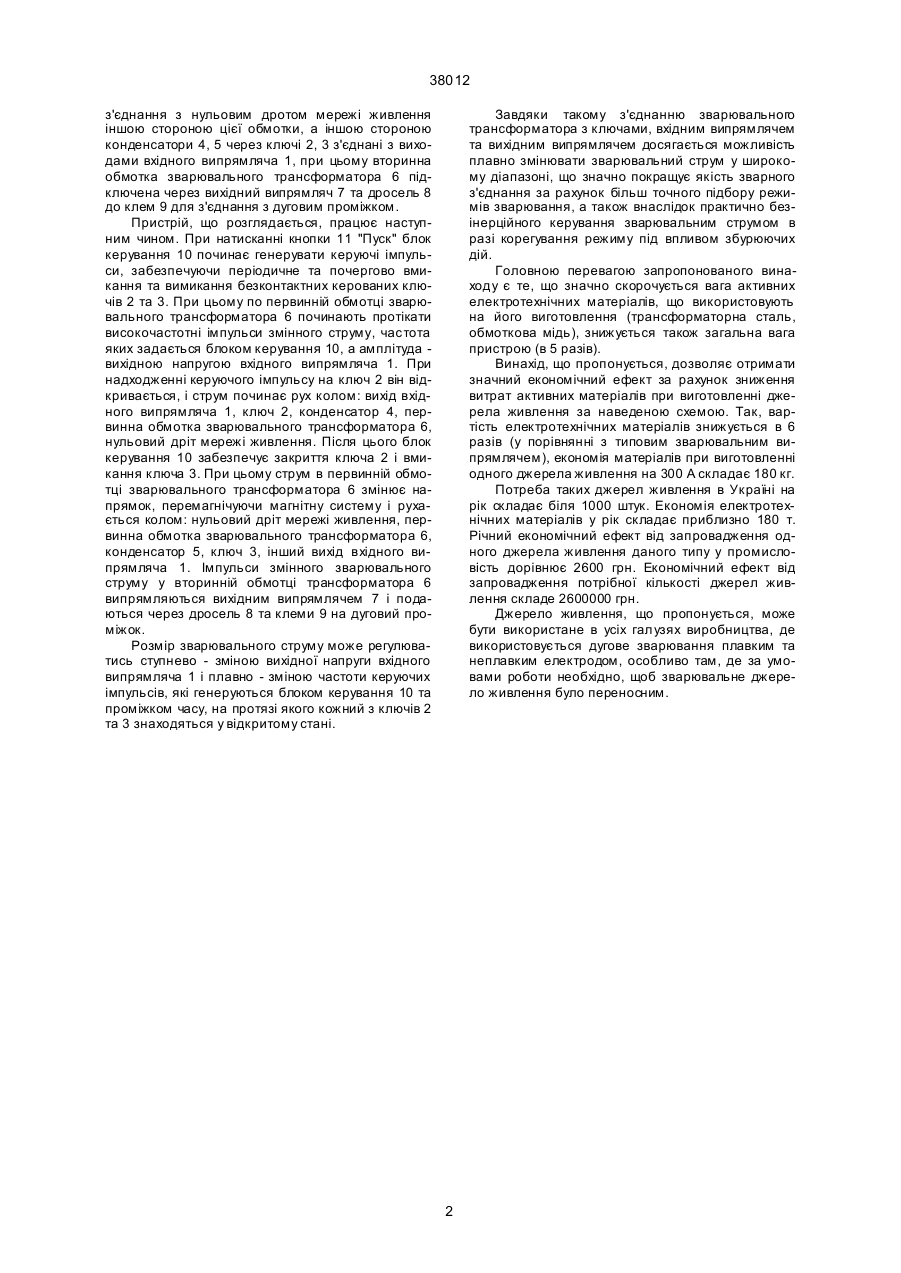

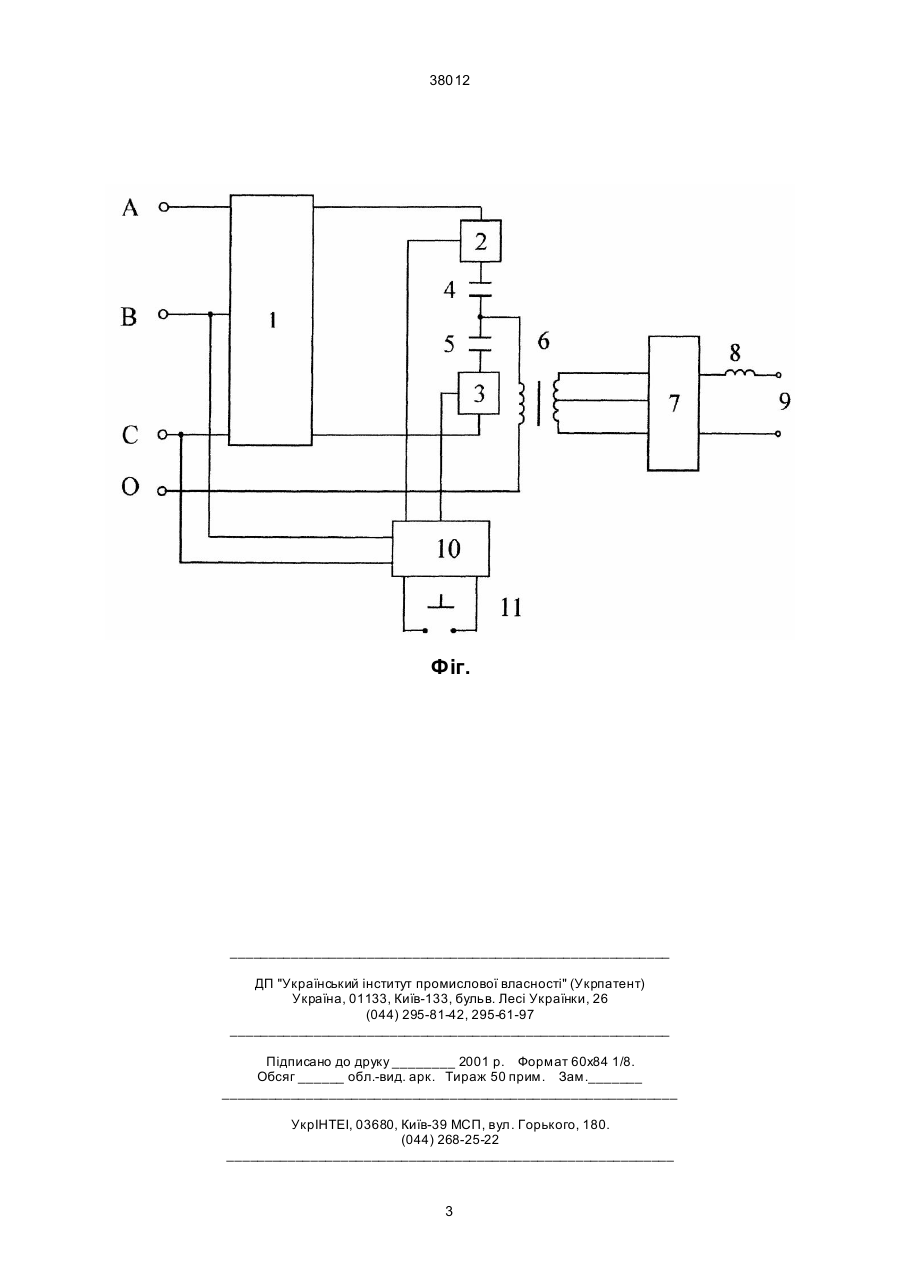

Пристрій для дугового зварювання, що містить вхідний випрямляч з виходами для підключення до мережі живлення, ключі, конденсатори, 38012 з'єднання з нульовим дротом мережі живлення іншою стороною цієї обмотки, а іншою стороною конденсатори 4, 5 через ключі 2, 3 з'єднані з виходами вхідного випрямляча 1, при цьому вторинна обмотка зварювального трансформатора 6 підключена через вихідний випрямляч 7 та дросель 8 до клем 9 для з'єднання з дуговим проміжком. Пристрій, що розглядається, працює наступним чином. При натисканні кнопки 11 "Пуск" блок керування 10 починає генерувати керуючі імпульси, забезпечуючи періодичне та почергово вмикання та вимикання безконтактних керованих ключів 2 та 3. При цьому по первинній обмотці зварювального трансформатора 6 починають протікати високочастотні імпульси змінного струму, частота яких задається блоком керування 10, а амплітуда вихідною напругою вхідного випрямляча 1. При надходженні керуючого імпульсу на ключ 2 він відкривається, і струм починає рух колом: вихід вхідного випрямляча 1, ключ 2, конденсатор 4, первинна обмотка зварювального трансформатора 6, нульовий дріт мережі живлення. Після цього блок керування 10 забезпечує закриття ключа 2 і вмикання ключа 3. При цьому струм в первинній обмотці зварювального трансформатора 6 змінює напрямок, перемагнічуючи магнітну систему і рухається колом: нульовий дріт мережі живлення, первинна обмотка зварювального трансформатора 6, конденсатор 5, ключ 3, інший вихід вхідного випрямляча 1. Імпульси змінного зварювального струму у вторинній обмотці трансформатора 6 випрямляються вихідним випрямлячем 7 і подаються через дросель 8 та клеми 9 на дуговий проміжок. Розмір зварювального струму може регулюватись ступнево - зміною вихідної напруги вхідного випрямляча 1 і плавно - зміною частоти керуючих імпульсів, які генеруються блоком керування 10 та проміжком часу, на протязі якого кожний з ключів 2 та 3 знаходяться у відкритому стані. Завдяки такому з'єднанню зварювального трансформатора з ключами, вхідним випрямлячем та вихідним випрямлячем досягається можливість плавно змінювати зварювальний струм у широкому діапазоні, що значно покращує якість зварного з'єднання за рахунок більш точного підбору режимів зварювання, а також внаслідок практично безінерційного керування зварювальним струмом в разі корегування режиму під впливом збурюючих дій. Головною перевагою запропонованого винаходу є те, що значно скорочується вага активних електротехнічних матеріалів, що використовують на його виготовлення (трансформаторна сталь, обмоткова мідь), знижується також загальна вага пристрою (в 5 разів). Винахід, що пропонується, дозволяє отримати значний економічний ефект за рахунок зниження витрат активних матеріалів при виготовленні джерела живлення за наведеною схемою. Так, вартість електротехнічних матеріалів знижується в 6 разів (у порівнянні з типовим зварювальним випрямлячем), економія матеріалів при виготовленні одного джерела живлення на 300 А складає 180 кг. Потреба таких джерел живлення в Україні на рік складає біля 1000 штук. Економія електротехнічних матеріалів у рік складає приблизно 180 т. Річний економічний ефект від запровадження одного джерела живлення даного типу у промисловість дорівнює 2600 грн. Економічний ефект від запровадження потрібної кількості джерел живлення складе 2600000 грн. Джерело живлення, що пропонується, може бути використане в усіх галузях виробництва, де використовується дугове зварювання плавким та неплавким електродом, особливо там, де за умовами роботи необхідно, щоб зварювальне джерело живлення було переносним. 2 38012 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
